건축기사 22년 2회차 해설 페이지
가설공사에서 사용되는 기준점(Benchmark)의 정의 및 설치 시 주의사항 3가지를 기술하시오.
(1) 정의 :
(2) 설치 시 주의사항 :
①
②
③
(1) 정의 : 건축물 시공 시 기준위치를 정하는 원점으로 공사 중 높이의 기준을 정하고자 설치하는 것
(2) 설치 시 주의사항
① 이동의 염려가 없는 곳에 설치한다.
② 2개소 이상 설치한다.
③ 지면에서 0.5~1.0m 높이로 바라보기 좋고, 공사에 지장이 없는 곳에 설치한다.
조적공사에서 시공 시 기준이 되는 세로규준틀의 설치위치 1개소와 규준틀에 기재하는 사항 2가지를 기술하시오.
(1) 설치위치 :
(2) 기재사항 :
(1) 설치위치 : 건물의 모서리, 벽의 끝부분
(2) 기재사항 : 개구부 치수, 쌓기 높이/단수, 앵커볼트 위치, 테두리보, 인방보의 위치
흙막이 공사에서 역타설공법(Top-Down Method)의 장점 3가지를 기술하시오.
역타설공법의 장점
(1) 지상과 지하의 동시작업으로 공기가 단축된다.
(2) 1층 바닥판이 먼저 시공되어 우기 시에도 공사가 가능하다.
(3) 소음 및 진동이 적어 도심지 공사에 적합하다.
(4) 부정형인 평면 형상이라도 굴착이 가능하다.

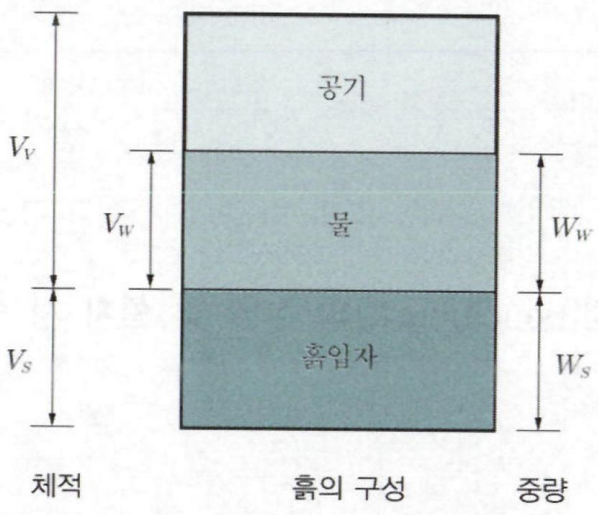

흙은 흙입자, 물, 공기로 구성되며, 도식화하면 다음 그림과 같다. 그림에 주어진 기호로 아래의 각종 용어를 표기하시오.
(1) 간극비 :
(2) 함수비 :
(3) 포화도 :
(1) 간극비 = 간극의 부피 / 흙입자의 부피=Vv/Vs
(2) 함수비 = 물의 중량 / 흙입자의 중량×100(%)=Ww / Ws × 100(%)
(3) 포화도 = 물의 부피 / 간극의 부피×100(%)=Vw / Vv×100(%)
다음 용어의 정의를 기술하시오.
(1) 스캘럽 :
(2) 엔드탭 :
(1) 스캘럽(Scallop) : 철골부재 용접 시 이음 및 접합부위의 용접선이 교차되어 재용접된 부위가 열영향을 받아 약해지는 것을 방지하기 위해 모재를 부채꼴 모양으로 제거한 것
(2) 엔드탭 : 용접결함이 생기기 쉬운 용접 비드의 시작 부분이나 끝부분에 설치하는 보조 강판
목재의 건조방법 중 천연건조(자연건조) 시 장점 2가지를 기술하시오.
(1)
(2)
목재의 천연 건조(자연건조)의 장점
(1) 시설비 및 작업비용이 저렴함
(2) 대량으로 건조 가능
(3) 인공건조에 비해 균일한 건조 가능
흙의 성질 중 예민비의 식과 정의를 기술하시오.
(1) 식 :
(2) 정의 :
(1) 식 : 자연시료의 강도 / 이긴 시료의 강도
(2) 정의 : 이긴 시료에 대한 자연시료의 강도의 비
약액주입공법 후 주입재가 지반에 양호하게 되었는지 확인하는 방법 3가지를 기술하시오.
(1) 굴착 후 육안에 의한 확인
(2) 물리탐사에 의한 비파괴 확인
(3) 지반조사 및 시험을 통한 확인
다음과 같은 유리의 정의를 기술하시오.
(1) 복층유리 :
(2) 배강도 유리 :
복층유리, 배강도 유리의 용어 정의
(1) 복층유리 : 2~3장의 판유리를 간격을 유지하는 스페이서를 이용하여 유리 사이에 중공층을 두고 테두리를 접착제로 밀봉한 유리로서 단열효과, 차음성이 우수, 주택의 창 등에 사용
(2) 배강도 유리 : 일반 판유리의 강도보다 2배 정도 크게 만든 유리로 고층건물에 적용함
콘크리트 공사에서 소성수축균열(Plastic Shrinkage Crack)의 정의와 발생 원인을 기술하시오.
(1) 정의
콘크리트 타설 후 블리딩의 발생속도보다 표면의 증발속도가 빠른 경우 표면 수축에 의해 발생되는 불규칙한 방향의 균열로, 주로 외기에 노출된 슬래브에서 많이 발생한다.
(2) 원인
① 물의 증발속도가 1kg/m2/h 이상일 때
② 건조한 바람이 심하게 불 경우
③ 고온 저습한 기온일 경우
시멘트계 바닥 바탕의 내마모성, 내화학성, 분진방지성을 증진시켜 주는 바닥강화제(Hardener) 중 침투식 액상하드너 시공 시 유의사항 2가지를 기술하시오.
(1) 바닥강화 시공 시 기온이 5C∘ 이하면 작업 중지
(2) 바닥 오염제거 및 비나 눈의 피해가 없도록 보양 조치가 필요함

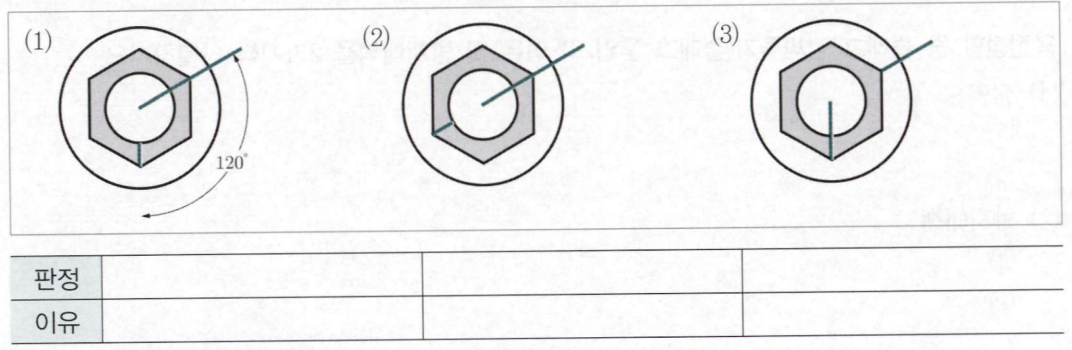

다음의 너트 조임에 대한 그림을 보고 합격과 불합격을 판정하고 각 이유를 기입하시오.
(1) 합격(이유 : 너트의 적절한 120∘ 회전)
(2) 불합격(이유 : 너트가 120∘를 초과한 회전 과다)
(3) 불합격(이유 : 볼트와 너트의 동시 회전)
밀시트(강재 시험성적서)로 확인할 수 있는 사항 1가지를 기술하시오.
밀시트(강재 시험성적서)의 내역
(1) 규격
(2) 시험기준
(3) 화학 성분
(4) 역학적 시험 내용
다음의 콘크리트 공사용 거푸집에 대하여 설명하시오.
(1) 슬라이딩 폼(Sliding Form) :
(2) 워플 폼(Waffle Form) :
(1) 슬라이딩 폼 : 유닛 거푸집을 설치하여 요크(York)로 거푸집을 끌어올리면서 연속해서 콘크리트를 타설 가능한 수직활동 거푸집, Silo, 굴뚝 등 단면형상의 변화가 없는 구조물에 사용
(2) 워플 폼 : 무량판 구조에서 2방향 장선(격자보) 바닥판 구조가 가능하도록 된 특수 상자모양의 기성재 거푸집
콘크리트에 사용되는 골재의 함수상태에는 절대건조상태, 기건상태, 표면건조 내부포수상태, 습윤상태가 있는데, 이 함수상태와 관련된 다음의 용어를 간략히 설명하시오.
(1) 흡수량 :
(2) 함수량 :
골재의 함수상태
(1) 흡수량 : 골재의 표면건조 내부포수상태의 중량과 절건상태의 중량의 차, 또는 표면건조 내부 포수상태의 골재 중에 포함되는 물의 양
(2) 함수량 : 골재의 습윤상태의 중량과 절건상태의 중량의 차, 또는 골재의 표면 및 내부에 있는 물의 전 중량
철근콘크리트 공사 시 주철근 간격을 일정하게 유지하는 이유 3가지를 기술하시오.
주철근의 간격 유지 이유
(1) 콘크리트 시공성 확보
(2) 소요강도 유지
(3) 재료분리 방지
용접접합 중 슬래그 감싸들기(슬래그 혼입)의 이유 및 방지대책을 2가지씩 나열하시오.
(1) 원인 :
(2) 방지대책 :
슬래그 감싸들기(슬래그 혼입)
(1) 원인 :
① 용접 중에 발생하는 슬래그가 용접부 안으로 들어간 경우,
② 용접 전류가 낮거나 운봉 속도가 늦은 경우
(2) 방지대책 :
① 용접 중 혼입된 슬래그를 제거하고 용접한다.
② 적정한 전류와 운봉 속도 유지
다음 설명에 맞는 볼트를 기술하시오.
철골부재의 접합에 사용되는 고장력볼트 중 볼트의 장력 관리를 손쉽게 하기 위해 개발된 것으로 본조임 시 전용 조임기를 사용하여 볼트의 핀테일이 파단될 때까지 조임시공하는 볼트
볼트축 전단형(Torque Shear) 고력볼트

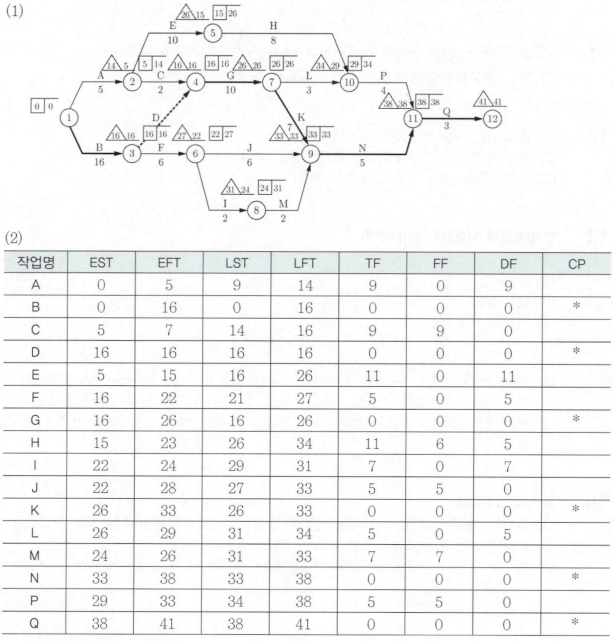

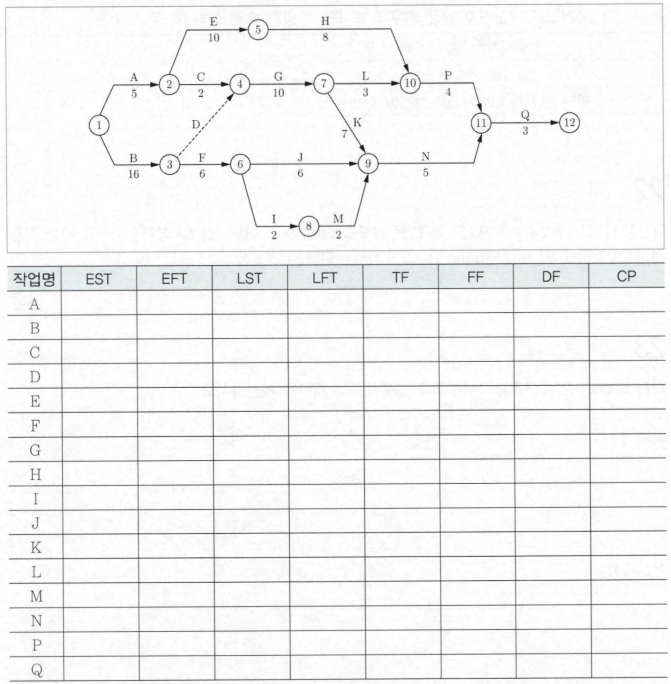

다음에 제시된 화살표형 네트워크 공정표를 통해 일정계산 및 여유시간, 주공정선(CP)과 관련된 빈칸을 모두 채우시오. (단, CP에 해당하는 작업은 * 표시를 하시오.)
흐트러진 상태의 흙 30m3를 이용하여 30m2의 면적에 다짐 상태로 60cm 두께를 터 돋우기 할 때 시공 완료된 다음의 흐트러진 상태의 남는 토량을 산출하시오. (단, 이 흙의 L=1.2이고, C=0.9이다.)
(1) 시공 시 건축물의 부피에 해당하는 돋우기된 토량을 흐트러진 상태로 환산 : 30m2×0.6m×1.2/0.9=24m3
(2) 남는 토량 = 30m3−24m3=6m3

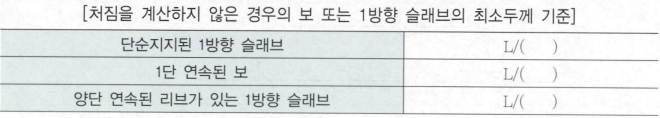

큰 처짐에 의하여 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않은 부재의 경우, 다음 표에서 정한 최소두께를 적용하여야 한다. 표의 ( ) 안에 알맞은 숫자를 기입하시오. (단, 표의 값은 보통중량콘크리트와 설계기준항복강도 400MPa의 철근을 사용한 부재에 대한 값임)
보 또는 1방향 슬래브의 최소두께
(1) 단순지지된 1방향 슬래브 : L/20
(2) 1단 연속된 보 : L/18.5
(3) 양단 연속된 리브가 있는 1방향 슬래브 : L/21
H형강 H-294 x 170 x 7 x 11의 설계인장강도를 산정하시오. (단, 설계저항계수 ϕ=0.90을 적용하며, 항복강도 Fy=325MPa, Ag=5,620mm2이다.)
설계인장강도 계산Ft=ϕFyAg=0.9×325×5,620=1,643,850N=1,643.85kN

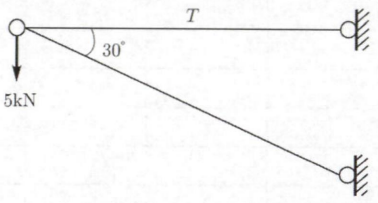

다음 그림과 같은 구조물의 T부재에 발생하는 부재력을 계산하시오.
T부재력 : sine 법칙 이용
sin(90−30)∘NT=sin30∘5kN→NT=sin60∘×sin30∘5kN=8.66kN(인장력)
철근콘크리트 보의 춤이 700mm이고, 부모멘트를 받는 단면의 상부에 HD25 철근이 배근되어 있을 때, 철근의 인장정착길이(ld)를 구하시오. (단, fck=25MPa, fy=400MPa, 철근의 순간격과 피복두께는 철근 직경 이상이고, 상부철근 보정계수는 1.3을 적용하며, 도막되지 않은 철근, 보통중량콘크리트를 사용한다.)
철근 인장정착길이 계산
(1) 정밀식 ld=(0.9dbfy/λ√fck)×(αβγ / (c+Ktr) / (db)) 이용α=1.3,β=1.0,γ=1.0,λ=1.0,c=12.5,Ktr=0
(2) 인장정착길이 ld=((0.9(25)(400)) / ((1.0)√25))×((1.3(1.0))((1.0)/12.5+0/25))=4,680mm

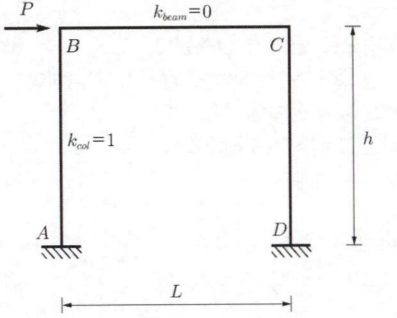

다음과 같은 부정정 라멘 구조에서 각 점의 휨모멘트 절댓값을 구하고 휨모멘트도를 작성하시오.
처짐각법으로 풀이연립방정식 풀이 결과:
ϕB=P⋅h/2
ϕC=−P⋅h/2
R=−P⋅h
최종 모멘트:
MA=−2Ph
MB=0
MC=0
MD=−2Ph
다음 표의 ( ) 안에 알맞은 숫자를 기입하시오.
비합성 압축부재의 축방향 주철근 단면적은 전체 단면적 Ag의 ( A )배 이상, ( B )배 이하로 하여야 한다. 축방향 주철근이 겹침이음되는 경우의 철근비는 ( C )를 초과하지 않도록 하여야 한다.
A : 0.01
B : 0.08
C : 0.04
