건축기사 23년 1회차 해설 페이지

지반조사 방법 중 보링(Boring)의 정의와 종류 3가지를 기술하시오.

(1) 정의:

(2) 종류:

압밀과 다짐을 비교하여 설명하시오.

자연시료의 강도가 8, 이긴 시료의 강도가 5일 때 예민비를 계산하시오.

지하연속벽(Slurry Wall)공법에 사용되는 안정액의 역할 2가지를 기술하시오.

레미콘(25-30-180)의 현장 반입 시 송장 표기 내용이다. 각각 의미하는 바를 기술하시오.

(1) 25:

(2) 30:

(3) 180:

LOB(Line of balance) 공정표에 대해 설명하시오.

Fastener는 커튼월을 구조체에 긴결시키는 부품을 말하는데, 외력에 대응할 수 있는 강도를 가져야 하며 설치가 용이하고 내구성, 내화성 및 층간변위에 대한 추종성이 있어야 한다. 커튼월 공사에서 구조체의 층간변위, 커튼월의 열팽창 등을 해결하는 Fastener의 긴결방식 3가지를 기술하시오.

패스트트랙(fast track) 공법을 간단히 설명하시오.

다음 시방서 규정에서 ( ) 안에 알맞은 숫자를 기입하시오.

콘크리트 시공 시 이어붓기를 하는 경우, 콘크리트의 비빔에서 타설 후 이어붓기까지의 제한 시간은 외기온도가 25°C 미만에서는 ( ① )시간 이내, 25°C 이상에서는 ( ② )시간 이내로 타설을 완료하여야 한다.

ALC 제조 시 주재료와 기포 제조 방법을 기술하시오.

다음과 같은 강구조 볼트 접합의 용어를 기술하시오.

(1) 볼트 중심 사이의 간격 :

(2) 볼트 중심 사이를 연결하는 선 :

(3) 볼트 중심 사이를 연결하는 선 사이의 거리 :

고강도 콘크리트의 폭렬현상에 대하여 기술하시오.

현장에 반입하는 레미콘의 품질검사 시험 항목 (굳지않은 콘크리트의 상태는 제외) 4가지를 기술하시오.

석공사 중 석재가 깨진 경우 사용하는 접착제를 기술하시오.

베이스 플레이트(Base Plate) 시공 시 사용되는 충전재 명칭을 쓰시오.

지하구조물은 지하수위에서 구조물 밑면까지의 깊이만큼 부력을 받아 건물이 부상하게 되는데, 이런한 부상에 대한 방지대책 2가지를 기술하시오.

다음에서 설명하는 특수 못의 용어를 쓰시오.

드라이비트 건이라는 일종의 못 박기 총을 사용하여 콘크리트나 강재 등에 박는 특수 못이다. 머리가 달린것을 H형, 나사로 된 것을 T형이라고 한다.

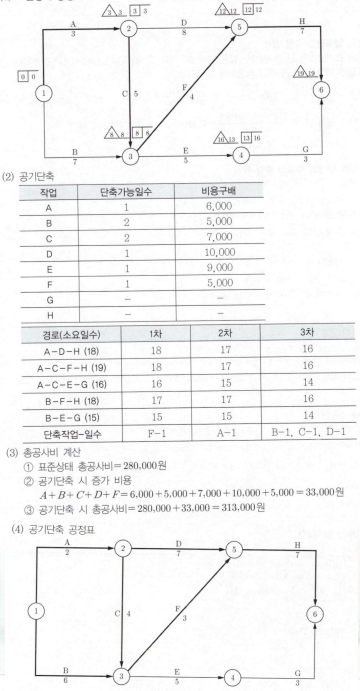

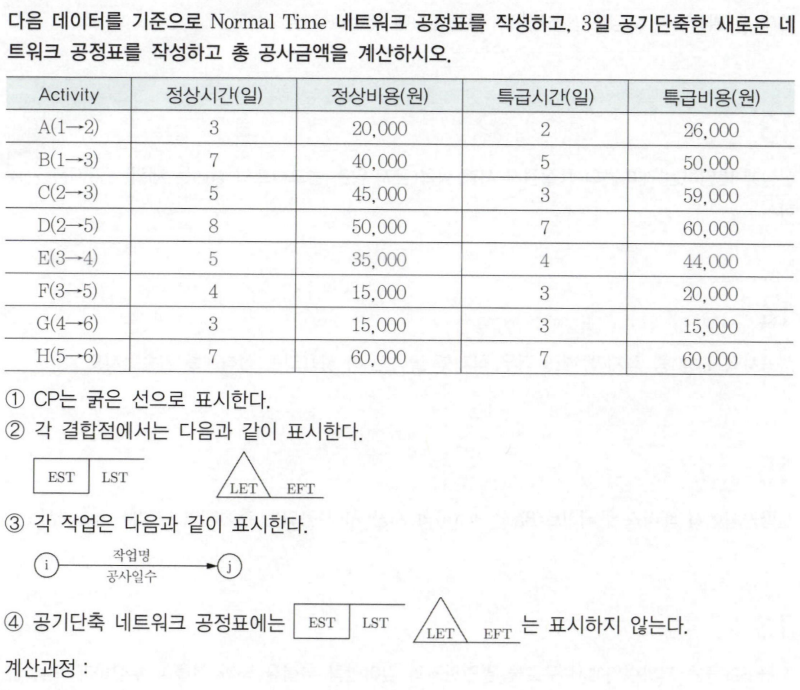

다음 데이터를 기준으로 Normal Time 네트워크 공정표를 작성하고, 3일 공기단축한 새로운 네트워크 공정표를 작성하고 총 공사금액을 계산하시오.

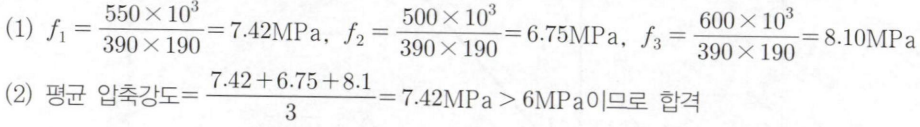

콘크리트 블록의 1급 압축강도는 6MPa 이상으로 규정되어 있다. 사용된 블록의 규격이 다음 그림과 같을 때, 압축강도 시험 결과 550kN, 500kN, 600kN에서 파괴되었다면 평균 압축강도를 구하고 규격을 상회하고 있는지 여부에 따라 합격 및 불합격을 검토하시오. (단, 블록의 전단면적(19cm × 39cm)은 741cm²이고, 구멍을 공제한 중앙부의 순단면적은 460cm²이다.)

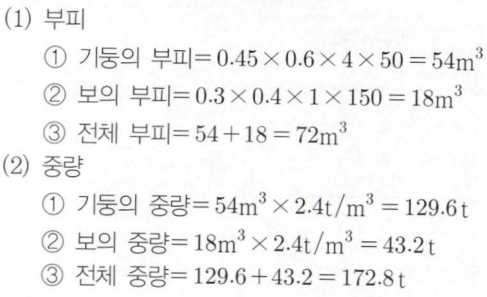

다음과 같은 조건의 철근콘크리트 부재의 부피와 중량을 계산하시오

(1) 기둥 : 450 X 600, 길이 4m, 수량 50개

(2) 보 : 300 X 400, 길이 1m, 수량 150개

다음 그림과 같은 트러스 구조물의 부정정차수를 구하고, 안전구조물 또는 불안정구조물 여부를 판별하시오.

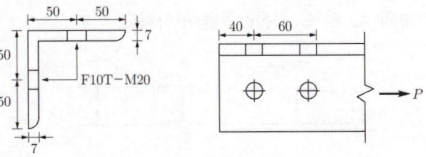

다음 그림은 L=100×100×7을 사용한 철골 인장재이다. 사용 볼트가 M20(F10T, 표준구멍)일 때 인장재의 순단면적(mm²)을 계산하시오. (단, 그림의 단위는 mm임)

한계상태설계법으로 구조물을 설계하는 경우 하중 조합으로 소요강도를 산정해야한다. 이때 지진하중에 대한 하중계수는 얼마인가?

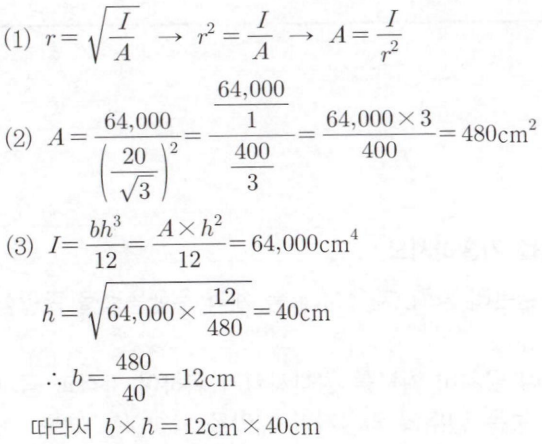

그림과 같은 단면의 단면2차모멘트 I=64,000cm^4,단면2차반경 r= 20 / √(3) cm일때, b×h를 계산하시오.

철근 콘크리트 구조에서 양단 연속인 T형보의 유효폭(be​) 산정 기준 3가지를 기술하시오.

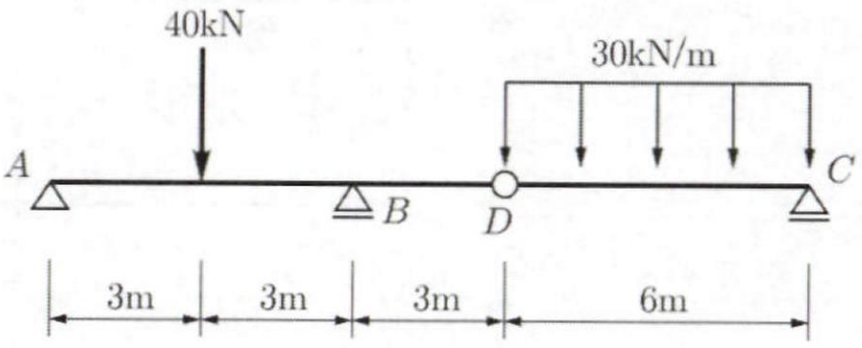

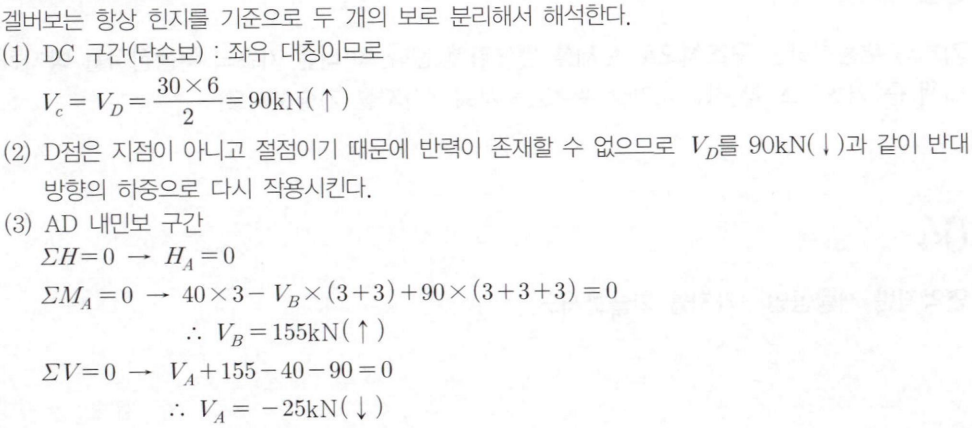

다음 그림과 같은 겔버보의 A, B, C 각 지점반력을 구하시오.
