건축기사 25년 3회차 해설 페이지

Life Cycle Cost(LCC)에 대해 간략히 설명하시오.

Value Engineering 개념에서 V = F/C 식의 각 기호의 의미를 설명하시오.

로이(Low-E) 삼중유리의 정의를 기술하시오.

지반개량공법 중 샌드드레인 공법을 간단히 설명하시오.

철골공사에서 철골에 녹막이 칠을 하지 않는 부분 4가지만 기술하시오.

목구조 1층 마루널 설치에 관한 순서를 보기를 보고 나열하시오.

〈보기〉 마루널, 멍에, 장선, 동바리돌, 동바리

다음 용어에 대하여 간단히 설명하시오.

(1) 줄쳐보기 :

(2) 수평규준틀 :

다음 내용의 ( ) 안에 알맞은 용어를 쓰시오.

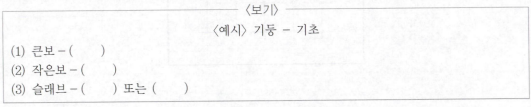

다음 보기의 예시와 같이 각 해당 부재의 철근정착 위치를 기재하시오.

다음에서 설명하는 해당 기포가 무엇인지 쓰고 사용 목적 2가지를 기술하시오.

다음은 고정용 인서트에 관한 내용이다. ( ) 안에 적당한 숫자를 기재하시오.

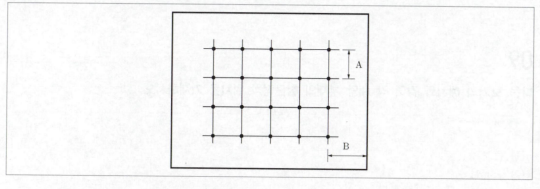

다음 그림은 콘크리트 비파괴시험의 하나인 슈미트해머 테스트 공법에 관한 그림이다. 슈미트해머법을 하기 위하여 전체 20(4 X 5)개소를 측정 후 진행할 때, A(타격점 사이의 거리)와 B(구조물 끝에서 타격점까지의 이격거리)의 최소간격을 쓰시오.

흙막이벽 공사장에 나타나는 다음 설명에 해당하는 현상에 대하여 알맞은 용어를 기재하시오.

(1) 점토 지반에서 흙막이벽의 좌측과 우측의 토압의 차에 의해 굴착면이 부풀어 오르는 현상

(2) 수위 차가 있는 지반 중에 수맥이 발생하여 사질층의 물이 배출되거나 사질 모래가 분산되어 지반 강도가 저하될 수 있는 현상

(3) 흙막이벽을 이용하여 지하수위 이하의 사질토 지반을 굴착하는 경우에 발생하며 사질토 속을 상승하는 물의 침투압에 의해 모래가 입자 사이의 평형을 잃고 교란되어 굴착 저면의 흙과 물이 함께 솟아올라 액상화되는 현상

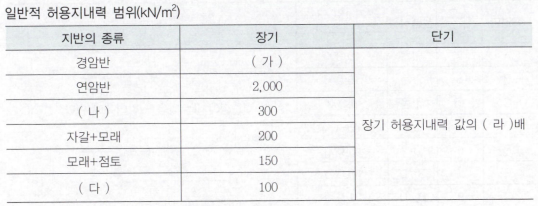

다음은 지반의 일반적 허용지내력이다. 도표의 빈칸에 알맞은 숫자나 단어를 기재하시오.

추락위험 방지용 안전 시설물인 안전 난간대의 구성요소 4가지 중 상부 난간대를 제외한 나머지 3가지가 무엇인지 쓰시오.

KS F 2423에 따른 콘크리트의 인장강도 시험에 관한 다음 물음에 답하시오.

(1) 콘크리트의 인장강도를 구하는 시험 중, 원주형 공시체를 옆으로 눕혀 지름 방향으로 하중을 가하여 파괴될 때까지의 강도 $f$_sp를 측정하는 시험방법의 명칭을 쓰시오.

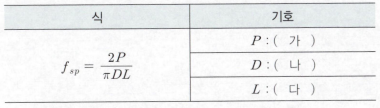

(2) 위 시험에서 $f$_sp는 다음 식으로 계산된다. 각 기호의 의미를 쓰시오.

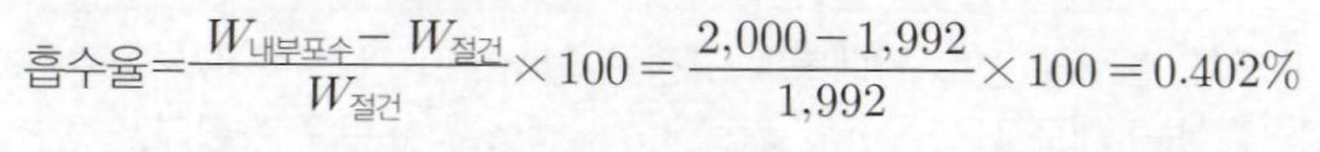

표면건조 포화상태의 중량이 2,000g, 완전건조중량 1,992g, 수중중량이 1,300g일 때 흡수율을 계산하시오.

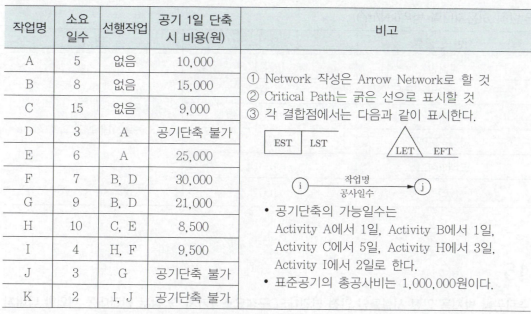

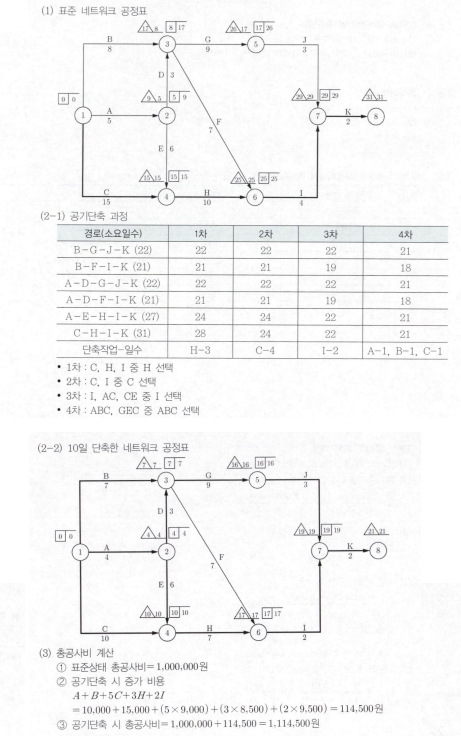

다음데이터를 보고 물음에 답하시오

(1) 표준(normal) Network를 작성하시오

(2) 공기를 10일 단축한 Network를 작성하시오

(3) 공기단축후 총공사비를 작성하시오

시멘트 벽돌을 사용하여 1.0B 두께로 길이 12m, 높이 3m의 벽을 쌓을 경우, 벽돌량(소요량)과 모르타르 배합비 1:3일 때 쌓기 모르타르량을 산출하시오.

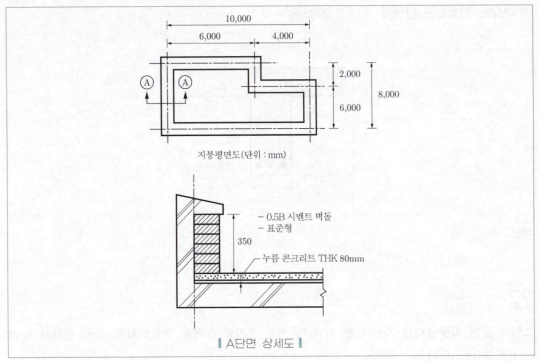

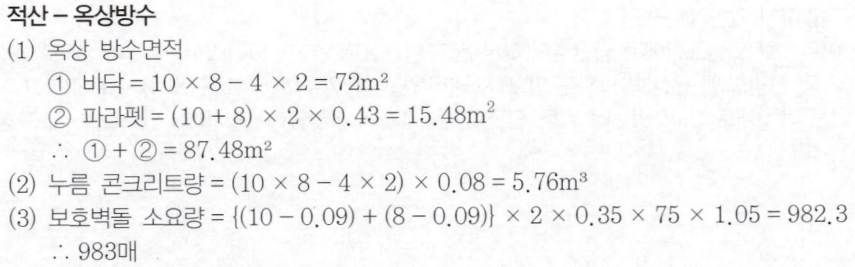

 다음 도면을 보고 물량을 산출하시오.

(1) 옥상 방수면적(m^$2$) :

(2) 누름 콘크리트량(m^$3$) :

(3) 보호벽돌 소요량(장) :

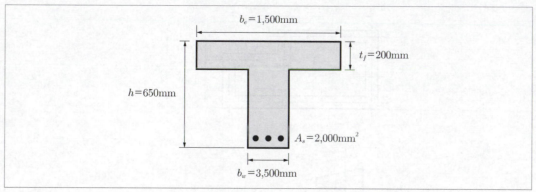

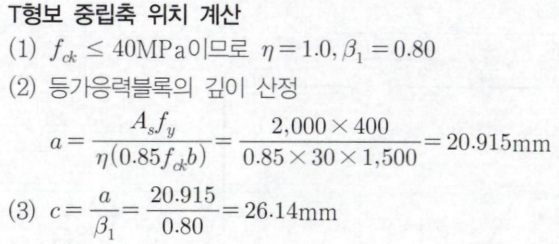

그림과 같은 T형보의 중립축 위치(c)를 계산하시오. (단, 보통중량콘크리트 $f$_ck = 30MPa$$, $f$_y = 400MPa, 인장철근 단면적 A_s = 2,000mm²

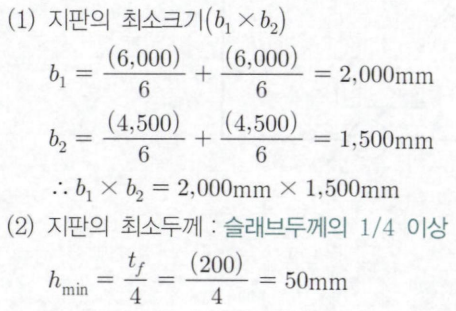

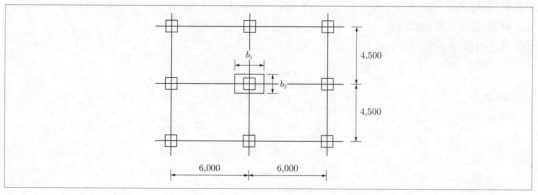

그림과 같은 플랫슬래브 지판(드롭 패널)의 최소 크기와 두께를 산정하시오. (단, 슬래브 두께(t_$f$)는 200mm이다.

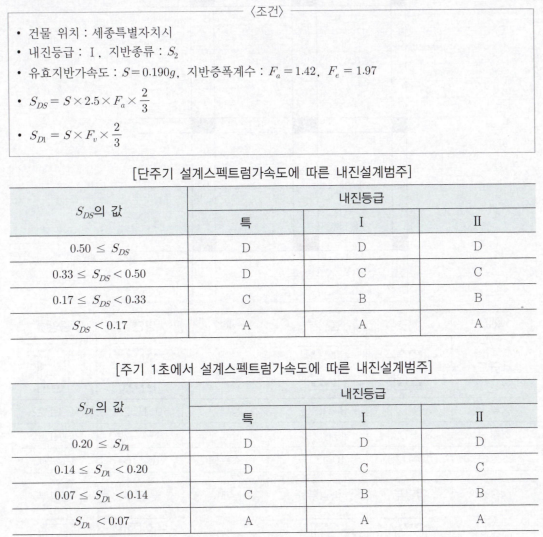

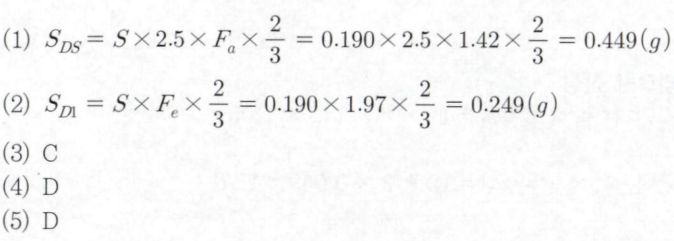

조건을 이용해 설계스펙트럼 가속도와 내진설계범주를 결정하시오.

(1) S_DS값을 구하시오.

(2)S_D1값을 구하시오.

(3)S_DS값을 토대로 지반 내진등급표를 참고하여 건물의 알맞은 내진등급을 쓰시오.

(4)S_D1값을 토대로 지반 내진등급표를 참고하여 건물의 알맞은 내진등급을 쓰시오.

(5)건물의 내진설계범주(S_DC)를 결정하시오.

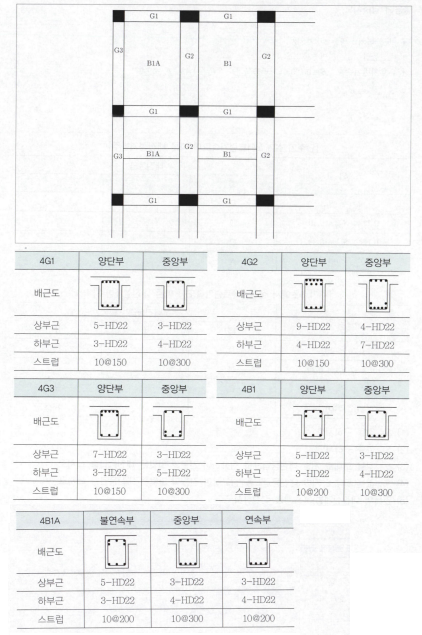

다음 철근배근표와 구조평면도를 참고하여 적합하지 않은 배근도를 고르고 그 이유를 설명하시오.

(1) 적합하지 않은 배근도 :

(2) 이유 :
