단상에서는 회전자계를 얻을 수 없으므로 기동장치를 이용하여 기동토크를 얻는다.

PT: 13200/110

CT: 전류 / 5

(PT는 거의 암기 사항, CT 는 정격전류 구해서 산정)

장점

- 소형, 경량화

- 난연성

- 유지보수 용이

단점

- 서지에 약하다

- 고가

- 대용량 불가

기중 절연형 자동고장구분개폐기

: 전부하 상태에서 자동으로 개방하여 과부하로부터 보호

수전설비 인입구에 설치하여 과부하 발생 시 고장 구간 자동으로 개방

[장점: 동동전]

(1)

동손이 작아 효율이 좋다

동량이 적어 경제적이다

전압변동이 작다.

전압강하가 작다.

(2) 1,2차 절연이 어렵다.

누설리액턴스가 작아 단락전류가 크다.

(3) 초고압용 변압기

승압 및 감압용 변압기

기동보상기용 변압기

전동기의 3선중 2선의 방향을 반대로 접속하여 회전자의 방향을 반대로 하면 전동기에 역토크가 발생하여 제동하는 방법

장점 [뇌수보도]

-뇌해, 풍수해에 유리

-수용밀집 지역 유리

-보안상 유리

-도시 미관에 유리

단점 [건고전송]

-건설비 고가

-고장점 탐색 어려움

-전식 우려

-송전 용량이 가공선에 비해 적다.

배전용 변전소로 부터 2회선 이상 수전되는 방식.

1회선 고장 시에도 2차측 병렬모선을 통해 무정전 공급가능

특징[무부전공]

-무정전 공급 가능

-부하 증가 시 적응성 좋음

-전압변동 낮다

-공급신뢰도 높다

2차측 전압 조정을 위해서

비정현파에서 기본파와 비교해서 고조파가 얼마나 있는지 정도

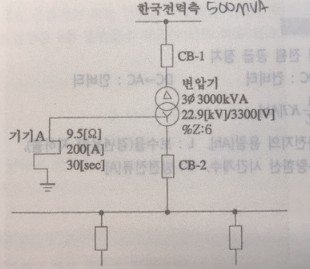

중성점 접지저항기

: 지락 시 지락전류 억제 및 건전상 전위상승 억제

점등 중 광속의 감퇴를 고려하여 소요광속의 여유분

(1) 전류 차동 계전 방식: 각 모선에 CT 2차 회로를 차동 접속하고 과전류 계전기를 설치하는 방식

고장 시 전류차로 고장 검출

(2) 전압 차동 계전 방식: 각 모선에 CT 2차 회로를 차동 접속하고 임피던스가 큰 전압계를 설치하는 방식

고장 시 전압계에 큰 전압이 인가되어 고장 검출

(3) 위상 비교 계전 방식: 각 회선의 전류 위상을 비교하여 모선 내외부 고장 판별 하는 방식

(4) 방향 비교 계전 방식: 각 회선에 전력방향계전기를 설치하여 모선 내외부 고장 판별하는 방식

전자식 과전류 계전기

: 과전류가 흐를 시 차단기 트립 코일 여자

[배속반]

배선용 차단기에 의한 보호

속단퓨즈에 의한 보호

반도체 차단기에 의한 보호

[지역회단결]

지락보호

역상보호

회전자구속보호

단락보호

결상보호

무효순환전류: 병렬 운전 하는 발전기의 기전력 크기를 같게 한다.

동기화전류: 병렬 운전하는 발전기의 위상을 같게 한다.

고조파 무효순환전류: 병렬 운전하는 발전기의 파형을 같게 한다.

가스 분진 폭발에도 견딜 수 있도록 설계된 설비

[유방부비충]

유온계

방압안전장치

부흐홀쯔 계전기

비율차동 계전기

충격압력 계전기

정전의 확인

시험용 배선 접속상태 확인

과전류계전기 정정탭 확인
