문제 1

아래 용어의 정의를 간략히 설명하시오.

(1) 기초 :

(2) 지정 :

정답 및 해설

용어 정의

(1) 기초 : 상부구조의 하중을 지반에 안전하게 전달시키는 건축물의 최하부 구조 부분

(2) 지정 : 기초의 밑면을 보강하거나 지반의 지지력을 보강하기 위한 부분

문제 2

콘크리트 구조물의 화재 시 급격한 고열 현상에 의하여 발생하는 폭렬현상 방지대책 2가지를 기술하시오.

(1)

(2)

정답 및 해설

폭렬현상 방지대책

(1) 내화 도료 또는 내화 모르타르 시공

(2) 표층부 메탈라스 시공

(3) 흡수율이 낮고 내화성이 있는 골재 사용

문제 3

커튼월의 성능시험 관련 실물모형시험(Mock-up Test)에서 성능시험의 시험종목 4가지를 기술하시오.

(1)

(2)

(3)

(4)

정답 및 해설

커튼월 성능시험의 시험종목

(1) 기밀시험

(2) 정압/동압수밀시험

(3) 내풍압시험

(4) 층간변위시험

문제 4

목재의 건조방법 중 천연 건조(자연건조) 시 장점 2가지를 기술하시오.

(1)

(2)

정답 및 해설

목재의 천연 건조(자연건조)의 장점

(1) 시설비 및 작업비용이 저렴함

(2) 대량으로 건조 가능

(3) 인공건조에 비해 균일한 건조 가능

문제 5

숏크리트(Shotcrete) 공법의 정의를 기술하고, 그에 대한 장·단점 2가지씩을 기술하시오.

(1) 정의 :

(2) 장점①②

(3) 단점①②

정답 및 해설

숏크리트의 정의 및 장단점

(1) 숏크리트 : 압축공기를 이용해 모르타르를 분사하여 시공하는 것으로 뿜칠 콘크리트라고도 한다.

(2) 장점

① 거푸집이 불필요하고 곡면 시공이 가능하다.

② 얇은 벽 바름에 유리하다.

(3) 단점

① 외관이 거칠고 리바운딩이 되기 쉽다.

② 균열이 발생한다.

문제 6

콘크리트 응결 경화 시 콘크리트의 온도가 상승 후 냉각하면서 발생하는 온도균열의 방지대책 3가지를 기술하시오.

(1)

(2)

(3)

정답 및 해설

콘크리트 온도균열 방지대책

(1) 수화열이 적은 중용열 시멘트 사용

(2) 단위시멘트량 저감

(3) Pre-cooling, Pipe-cooling 적용

(4) 응결지연제 사용

문제 7

방수공사에 사용되는 시트방수의 장단점을 각각 2가지씩 기술하시오.

(1) 장점①②

(2) 단점①②

정답 및 해설

시트 방수의 장단점

(1) 장점

① 공기단축이 가능하며 내약품성이 우수함

② 방수층의 두께가 균일함

(2) 단점

① 온도에 따른 영향이 커서 균열, 박리의 우려가 있음

② 내구성 있는 보호층이 필요함

문제 8

토공사의 지반조사에서 사운딩 시험의 정의를 설명하고 종류 2가지를 기술하시오.

(1) 정의 :

(2) 종류

①

②

정답 및 해설

사운딩 시험의 정의 및 종류

(1) 사운딩 시험 : Rod의 끝에 설치한 저항체를 지반에 관입, 회전, 인발 등의 저항으로 지반의 경연(강하고 약함)을 파악하는 지반조사법

(2) 종류

① 베인테스트

② 표준관입시험

③ 콘 관입시험

④ 스웨덴식 사운딩

문제 9

굳지 않은 콘크리트의 시공연도(워커빌리티)를 측정하는 시험 3가지를 기술하시오.

(1)

(2)

(3)

정답 및 해설

콘크리트의 시공연도(반죽질기) 측정방법

(1) 슬럼프시험

(2) 플로시험

(3) 비비시험

(4) 낙하시험

문제 10

토공사에서 터파기 공법의 하나인 어스앵커(Earth Anchor) 공법에 대하여 설명하시오.

정답 및 해설

어스앵커공법흙막이 배면을 천공하여 긴장재와 모르타르를 주입하여 경화시킨 후 긴장재에 인장력을 작용시켜 흙막이 배면의 토압을 지지하게 하는 방식

문제 11

다음 철골 공사에서 사용되는 용어의 정의를 기술하시오.

(1) 밀시트 :

(2) 뒷댐재 :

정답 및 해설

용어 정의

(1) 밀시트 : 철강제품의 품질보증을 위해 공인시험기관에서 발급하는 제조업체의 품질보증서

(2) 뒷댐재 : 한 면 그루브용접 시 용융금속이 녹아 떨어지는 것을 방지하기 위해 루트 하부에 받치는 금속판

문제 12

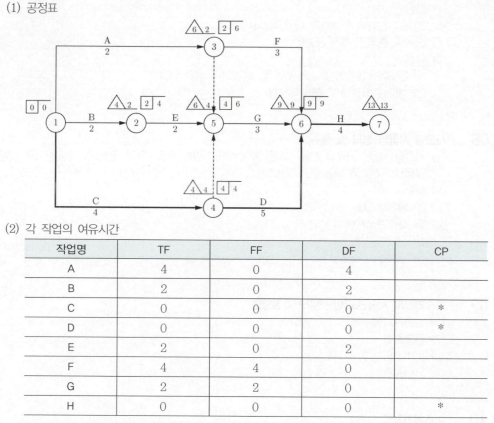

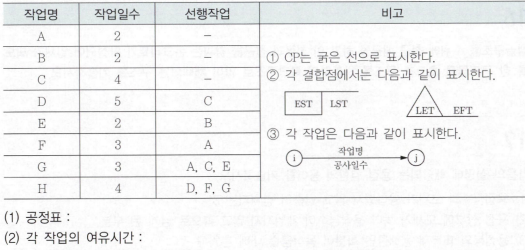

데이터를 네트워크 공정표로 작성하고, 각 작업의 여유시간을 구하시오.

문제 이미지
정답 및 해설


정답 이미지
문제 13

다음 조건을 기준으로 파워셔블(Power Shovel)의 1시간당 추정 굴착작업량을 계산하시오.

〈조건〉

• 버킷 용량(q) : 0.8m3

• 버킷 효율(E) : 0.83

• 토량환산계수(k) : 0.8

• 작업 효율(f) : 0.7

• 1회 사이클 시간(Cm​) : 40초

정답 및 해설

파워셔블의 1시간당 굴착작업량 계산

Q=​(3,600×q×k×f×E)/Cm​=(3,600×0.8×0.8×0.7×0.83)/40​=33.47m3/hr

문제 14

다음 설명에 맞는 볼트를 기술하시오.

철골부재의 접합에 사용되는 고장력볼트 중 볼트의 장력 관리를 손쉽게 하기 위해 개발된 것으로 본조임 시 전용 조임기를 사용하여 볼트의 핀테일이 파단될 때까지 조임시공하는 볼트

정답 및 해설

용어 정의

볼트축 전단형(Torque Shear) 고력볼트

문제 15

다음 용어를 간략히 설명하시오.

(1) 접합유리 :

(2) 로이유리 :

정답 및 해설

용어 정의

(1) 접합유리 : 2장 이상의 판유리 사이에 합성수지(필름)를 넣은 것

(2) 로이유리 : 금속이나 금속산화물이 얇게 코팅된 유리로서 가시광선의 투과율이 높고 열의 이동이 최소화된 에너지 절약형 유리로 저방사 유리라고도 함

문제 16

철골구조물 주위에 철근 배근을 하고 이 철골과 철근을 감싸는 콘크리트가 타설되어 일체가 되도록 한 구조물로 초고층 구조물 하층부의 복합구조로 많이 채택되는 구조를 기술하시오.

정답 및 해설

용어 정의

매입형 합성기둥(Composite Column)

문제 17

다음의 설명에 해당되는 용접 결함의 용어를 기술하시오.

(1) 용접금속과 모재가 융합되지 않고 단순히 겹쳐지는 것

(2) 용접 상부에 모재가 녹아 용착금속이 채워지지 않고 홈으로 남게 된 부분

(3) 용접봉의 피복재 용해물인 회분이 용착금속 내에 혼입된 것

(4) 용융금속이 응고할 때 방출되었어야 할 가스가 남아서 생기는 용접부의 빈자리

정답 및 해설

용접 결함

(1) 오버랩

(2) 언더컷

(3) 슬래그 감싸들기

(4) 블로홀

문제 18

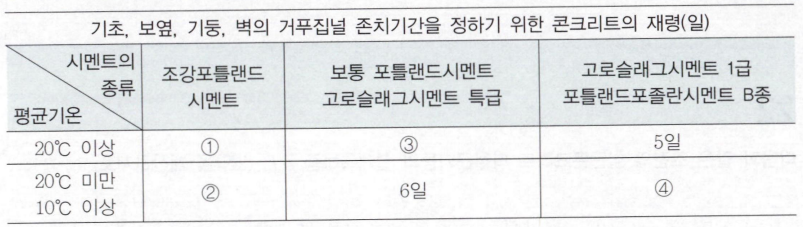

다음은 건축공사표준시방서에 따른 거푸집널 존치기간 중의 평균기온이 10℃ 이상인 경우에 콘크리트의 압축강도시험을 하지 않고 거푸집을 떼어낼 수 있는 콘크리트의 재령(일)을 나타낸 표이다. 빈칸에 알맞은 숫자를 넣으시오.

문제 이미지
정답 및 해설

거푸집널 존치기간 (일)

① 2일

② 3일

③ 4일

④ 8일

문제 19

커튼월 알루미늄 바 설치 시 누수방지에 대한 시공적 측면의 대책 4가지를 기술하시오.

(1)

(2)

(3)

(4)

정답 및 해설

(1) 수밀 시트 설치

(2) 실란트 처리

(3) 배수 경로 확보

(4) 기압차를 이용한 등압이론 적용

문제 20

다음에 설명하는 콘크리트의 줄눈의 용어를 기술하시오.

콘크리트 경화 시 수축에 의한 균열을 방지하고 슬래브에서 발생하는 수평 움직임을 조절하기 위하여 설치한다. 벽과 슬래브가 외기에 접하는 부분 등 균열이 예상되는 위치에 약한 부분을 인위적으로 줄눈을 만들어 다른 부분의 균열을 억제하는 역할을 한다.

정답 및 해설

용어 정의

조절 줄눈

문제 21

다음에 설명하는 구조의 용어를 기술하시오.

건축물의 기초부분 등에 적층고무 또는 미끄럼받이 등을 넣어서 지진에 대한 건축물의 흔들림을 감소시키는 구조

정답 및 해설

용어 정의

면진 구조

문제 22

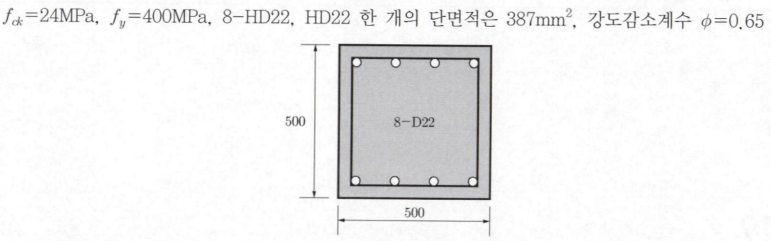

다음과 같은 조건의 철근콘크리트 띠철근기둥의 설계축하중 ϕPn​(kN)을 계산하시오.

문제 이미지
정답 및 해설

기둥의 설계축하중

ϕPn​=ϕ(0.80)[0.85fck​(Ag​−Ast​)+fy​Ast​]=0.65(0.80)[0.85(24)(500×500−8×387)+400(8×387)]=3,263,125.63N=3,263.13kN

문제 23

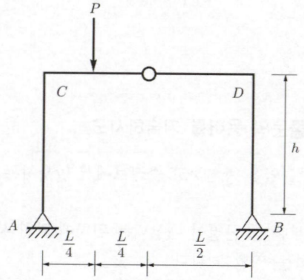

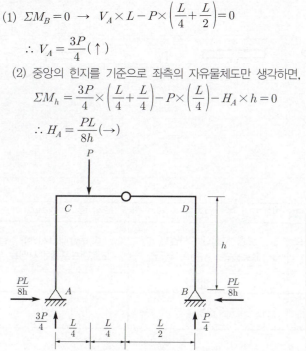

그림과 같은 3-Hinge 라멘에서 A지점의 수평반력을 구하시오.

문제 이미지
정답 및 해설


정답 이미지
문제 24

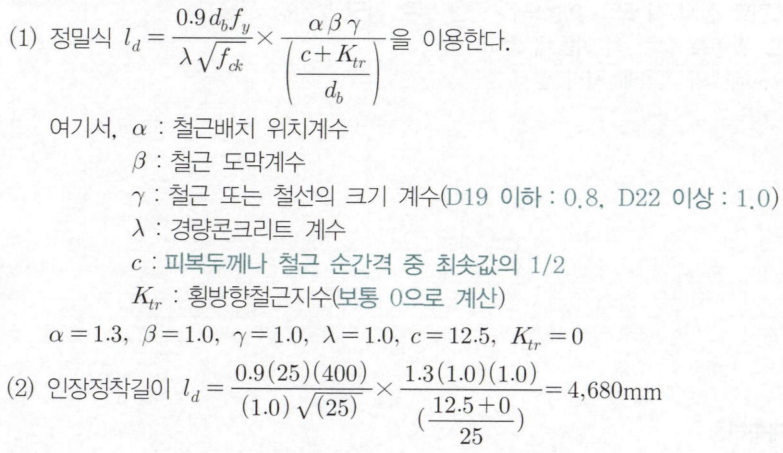

철근콘크리트 보의 춤이 700mm이고, 부모멘트를 받는 단면의 상부에 HD25 철근이 배근되어 있을 때, 철근의 인장정착길이(ld​)를 구하시오. (단, fck​=25MPa, fy​=400MPa, 철근의 순간격과 피복두께는 철근 직경 이상이고, 상부철근 보정계수는 1.3을 적용하며, 도막되지 않은 철근, 보통중량콘크리트를 사용한다.)

정답 및 해설


정답 이미지
문제 25

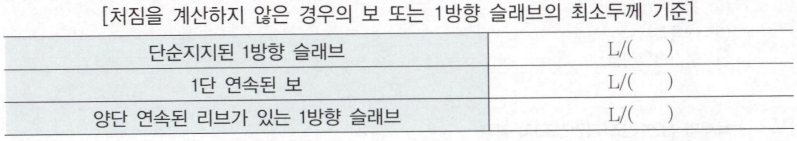

큰 처짐에 의하여 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않은 부재의 경우, 다음 표에서 정한 최소두께를 적용하여야 한다. 표의 ( ) 안에 알맞은 숫자를 쓰시오.(단, 표의 값은 보통중량콘크리트와 설계기준항복강도 400MPa의 철근을 사용한 부재에 대한 값임)

문제 이미지
정답 및 해설

보 또는 1방향 슬래브의 최소두께

(1) 단순지지된 1방향 슬래브 : L/20

(2) 1단 연속된 보 : L/18.5

(3) 양단 연속된 리브가 있는 1방향 슬래브 : L/21

문제 26

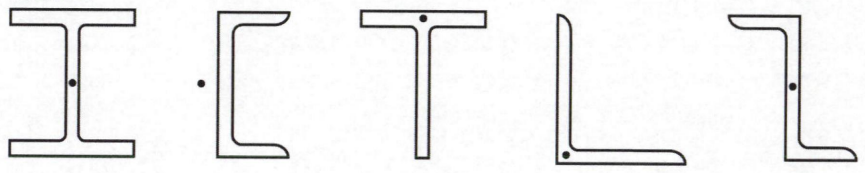

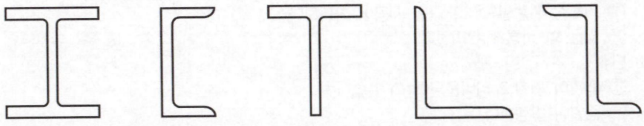

강구조 부재에서 비틀림이 생기지 않고 휨변형만 발생시키는 위치를 전단중심(Shear Center)이라 한다. 다음 형강들에 대하여 전단중심의 위치를 각 단면에 표기하시오.

문제 이미지
정답 및 해설


정답 이미지
