건축기사 19년 4회차 시험지 PDF 다운로드

건축기사 19년 4회차
1/ 1 페이지•A4 출력 미리보기
드래그하거나 버튼으로 페이지 이동
💡 최적 출력을 위한 프린트 설정
용지크기: A4 • 여백: 기본 • 배경그래픽: 체크 • 머릿말/바닥글: 사용안함
일부 브라우저(카카오톡 인앱브라우저 등)에서는 출력이 제대로 되지 않을 수 있어요 — Chrome 브라우저 사용을 권장합니다.
문제 1

LCC(Life Cycle Cost)에 대해 간략히 설명하시오.

정답 및 해설

건축물의 초기 기획단계에서 설계, 시공, 유지관리, 해체에 이르는 건축물의 전 생애에 소요되는 비용

문제 2

언더피닝(Underpinning)을 실시하는 이유(목적)를 기술하고, 언더피닝 공법의 종류 2가지를 기술하시오.

(1) 이유 :

(2) 종류 :

정답 및 해설

(1) 이유 : 기존 건축물 가까이에서 신축공사를 할 때 기존 건축물의 침하를 방지하기 위해 지반과 기초를 보강하는 공법

(2) 종류

① 2중 널말뚝 공법

② 현장타설 콘크리트말뚝 공법

③ 모르타르 및 약액주입 공법

문제 3

다음 시방서 규정에서 ( ) 안에 알맞은 숫자를 기입하시오.콘크리트 시공 시 이어 붓기를 하는 경우, 콘크리트의 비빔에서 타설 후 이어 붓기까지의 제한 시간은 외기온도가 25℃ 미만에서는 ( ① )분 이내, 25℃ 이상에서는 ( ② )분 이내로 타설을 완료하여야 한다.

정답 및 해설

① 150② 120

문제 4

인텔리전트 빌딩에 사용되는 엑세스 플로어(Access Floor)를 간략히 설명하시오.

정답 및 해설

전기/통신설비 등을 설치하기 위해 플로어 패널을 받침대로 지지시켜 구성하는 2층 뜬 바닥구조

문제 5

연약지반 개량공법 3가지를 기술하시오.

(1)

(2)

(3)

정답 및 해설

(1) 진동 다짐 공법(사질토)

(2) 선행 재하 공법(점성토)

(3) 굴착 치환 공법(점성토)

(4) 샌드드레인 공법(점성토)

문제 6

다음의 공사관리 계약방식에 대하여 기술하시오.

(1) CM for Fee :

(2) CM at Risk :

정답 및 해설

(1) CM for Fee : 관리자가 발주자의 대행인으로서 관리업무만 수행하고 약정된 보수를 받는 방식

(2) CM at Risk : 관리자가 직접 계약에 참여하여 이익을 추구하며 시공에 대한 책임을 지는 방식

문제 7

토질과 관련된 다음 용어를 설명하시오.

(1) 예민비 :

(2) 지내력 시험 :

정답 및 해설

(1) 예민비 : 이긴 시료에 대한 자연시료의 강도의 비

(2) 지내력 시험 : 지반에 직접 하중을 가하여 지반의 지지력을 파악하는 토질시험

문제 8

히빙 현상에 대한 정의를 기술하고 간단히 그림으로 설명하시오.

(1) 정의 :

(2) 그림 :

정답 및 해설

(1) 정의 : 점토 지반에서 흙막이벽 양쪽의 토압차로 인해 흙막이 뒷부분의 흙이 터파기하는 공사장으로 밀려 올라와 볼록하게 솟아오르는 현상

(2) 그림 :

정답 이미지
문제 9

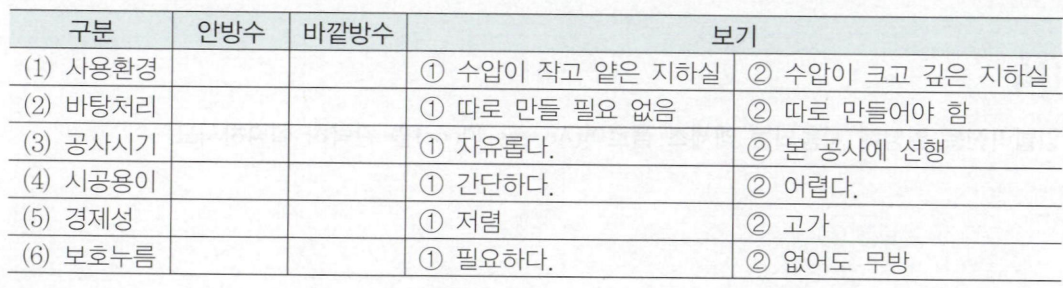

지하실 외벽에 사용하는 안방수와 바깥방수의 특징을 다음의 보기에서 골라 번호를 기입하시오.

문제 이미지
정답 및 해설

(1) ①, ②

(2) ①, ②

(3) ①, ②

(4) ①, ②

(5) ①, ②

(6) ①, ②

문제 10

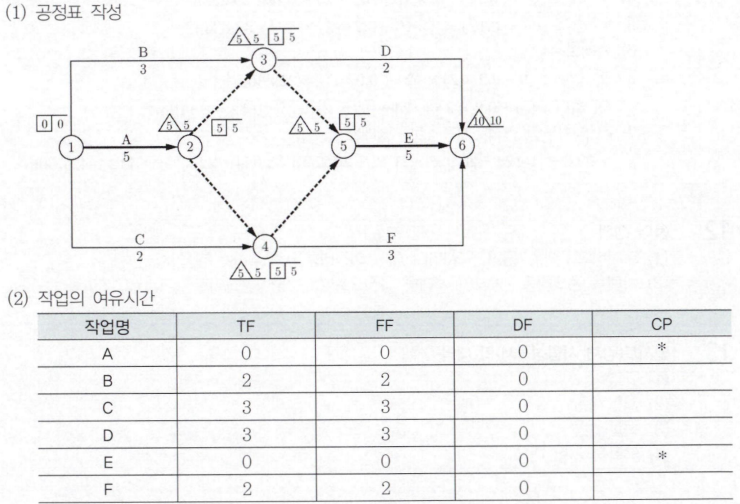

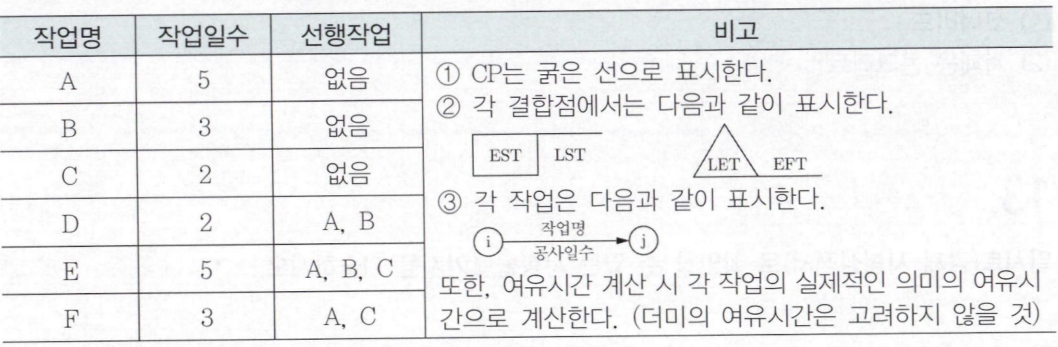

다음 데이터를 이용하여 네트워크 공정표를 작성하고, 각 작업의 여유시간을 구하시오.

(1) 공정표 작성 :

(2) 작업의 여유시간 :

문제 이미지
정답 및 해설


정답 이미지
문제 11

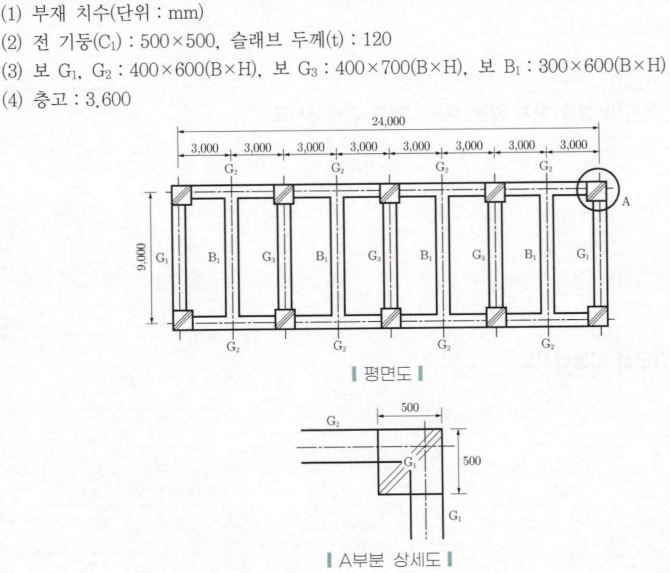

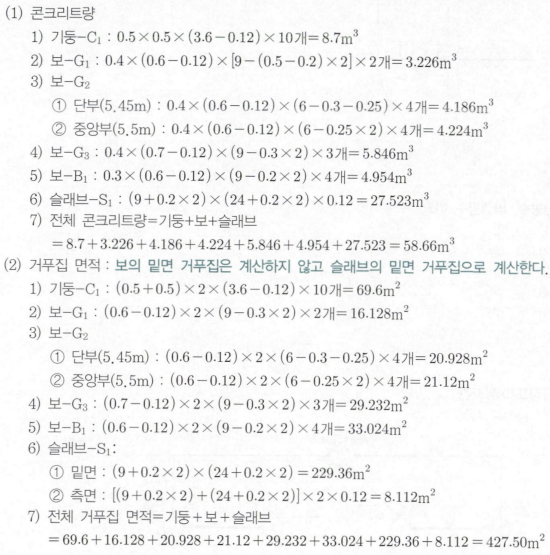

아래 그림에서 한 층분의 콘크리트량과 거푸집 면적을 계산하시오.

문제 이미지
정답 및 해설


정답 이미지
문제 12

다음 용어의 정의를 기술하시오.

(1) 코너비드 :

(2) 차폐용 콘크리트 :

정답 및 해설

(1) 코너비드 : 벽, 기둥의 모서리에 대어 미장바름을 보호하는 철물

(2) 차폐용 콘크리트 : 방사선 차폐를 목적으로 하는 중량콘크리트

문제 13

밀시트(강재 시험성적서)로 확인할 수 있는 사항을 1가지를 기술하시오.

정답 및 해설

(1) 규격

(2) 시험기준

(3) 화학 성분

(4) 역학적 시험 내용

문제 14

콘크리트에 사용되는 골재의 함수상태에는 절대건조상태, 기건상태, 표면건조 내부포수상태, 습윤상태가 있는데, 이 함수상태와 관련된 다음의 용어를 간략히 설명하시오.

(1) 흡수량 :

(2) 함수량 :

정답 및 해설

(1) 흡수량 : 골재의 표면건조 내부포수상태의 중량과 절건상태의 중량의 차, 또는 표면건조 내부 포수 상태의 골재 중에 포함되는 물의 양

(2) 함수량 : 골재의 습윤상태의 중량과 절건상태의 중량의 차, 또는 골재의 표면 및 내부에 있는 물의 전 중량

문제 15

철골공사에서 녹막이 칠을 하지 않는 부분 3개를 기술하시오.

(1)

(2)

(3)

정답 및 해설

(1) 고력볼트 접합부의 마찰면

(2) 콘크리트에 매입되는 부분

(3) 조립에 의해 맞닿는 면

(4) 현장 용접하는 부분

문제 16

다음 용어를 간단히 설명하시오.

(1) 스캘럽 :

(2) 엔드탭 :

정답 및 해설

(1) 스캘럽(Scallop) : 철골부재 용접 시 이음 및 접합부위의 용접선이 교차되어 재용접된 부위가 열영향을 받아 약해지는 것을 방지하기 위해 모재를 부채꼴 모양으로 제거한 것

(2) 엔드탭 : 용접 결함이 생기기 쉬운 용접 비드의 시작 부분이나 끝부분에 설치하는 보조 강판

문제 17

목재의 방부처리법 3가지를 쓰고 간략히 설명하시오.

(1)

(2)

(3)

정답 및 해설

(1) 방부제 도포법 : 방부제를 도포, 뿜칠 등으로 바르거나 주입하는 방법

(2) 침지법 : 목재를 방부제 용액 속에 담가 균이 생기지 못하게 하는 방법

(3) 주입법 : 압력용기 속에 목재를 넣어 고압에서 방부제를 주입하는 방법

문제 18

레디믹스트 콘크리트 규격(25-30-160)에 대하여 3가지 수치가 무엇을 의미하는지 기술하시오.(단, 단위까지 명확히 기재)

(1) 25 :

(2) 30 :

(3) 160 :

정답 및 해설

(1) 25 : 굵은 골재 최대치수(mm)

(2) 30 : 호칭강도(MPa)

(3) 160 : 슬럼프(mm)

문제 19

다음 시험에 관계되는 시험을 보기에서 골라 그 번호를 기술하시오.

(1) 진흙의 점착력

(2) 지내력

(3) 연한 점토

(4) 염분

문제 이미지
정답 및 해설

(1) ②

(2) ③

(3) ①

(4) ④

문제 20

바닥에 콘크리트를 타설하기 위한 슬래브용 대형거푸집으로서 거푸집판, 장선, 멍에, 서포트 등을 일체로 제작하여 수평/수직 이동이 가능한 거푸집의 용어를 기술하시오.

정답 및 해설

테이블 폼(Table Form) 또는 플라이잉 폼(Flying Form)

문제 21

벽체에 침투된 물이 모르타르 중의 석회분과 결합한 후 물과 함께 벽체 밖으로 나와 물이 증발되고 벽체에 하얗게 남는 현상을 뜻하는 용어를 기술하시오.

정답 및 해설

백화현상

문제 22

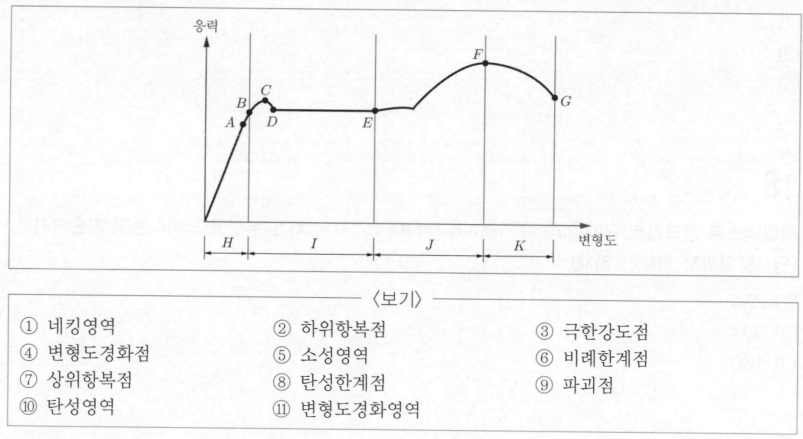

철근의 응력-변형도 곡선과 관련하여 각각이 의미하는 용어를 보기에서 골라 번호로 쓰시오.

문제 이미지
정답 및 해설

A:⑥

B:⑧

C:⑦

D:②

E:④

F:③

G:⑨

H:⑩

I:⑤

J:⑪

K:①

문제 23

철근콘크리트구조의 1방향 슬래브와 2방향 슬래브를 구분하는 기준에 대해 기술하시오.

(1) 1방향 슬래브(1-Way Slab) :

(2) 2방향 슬래브(2-Way Slab) :

정답 및 해설

변장비 λ=장변의길이/단변길이

​(1) 1방향 슬래브 : 변장비 λ>2

(2) 2방향 슬래브 : 변장비 λ≤2

문제 24

사용성 한계상태(Serviceability Limit State)에 대해 간략히 설명하시오.

정답 및 해설

구조체가 붕괴되지는 않으나 구조기능이 저하되어 외관, 유지관리, 내구성 및 사용에 매우 부적합하게 되는 상태 (예: 진동, 균열, 처짐, 피로의 영향)

문제 25

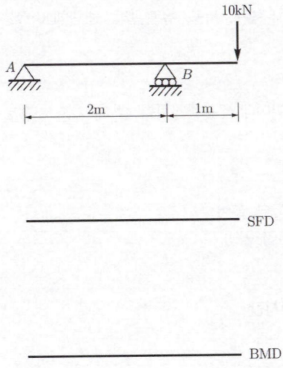

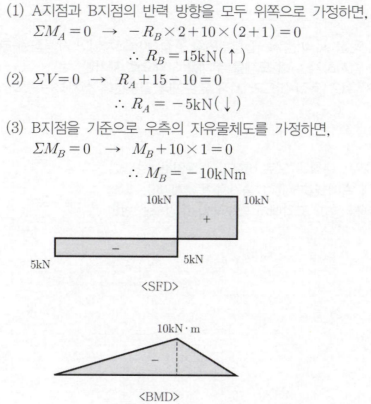

다음 그림과 같은 내민보의 전단력도(SFD)와 휨모멘트도(BMD)를 그리시오.

문제 이미지
정답 및 해설
정답 이미지
문제 26

전단철근의 전단강도 Vs​ 값의 산정결과, Vs​>1/3​λ√(fck​)​bw​d로 검토되었다. 전단 보강철근을 배근해야 하는 구간 내에서 수직 스터럽(Stirrup)의 최대간격 s를 계산하시오. (단, 보의 유효깊이 d=550mm이다.)

정답 및 해설

① d/4​=550/4​=137.5mm 이하

② 300mm 이하

①, ② 중 작은 값이므로 137.5mm
