건축기사 21년 4회차 시험지 PDF 다운로드

건축기사 21년 4회차
1/ 1 페이지•A4 출력 미리보기
드래그하거나 버튼으로 페이지 이동
💡 최적 출력을 위한 프린트 설정
용지크기: A4 • 여백: 기본 • 배경그래픽: 체크 • 머릿말/바닥글: 사용안함
일부 브라우저(카카오톡 인앱브라우저 등)에서는 출력이 제대로 되지 않을 수 있어요 — Chrome 브라우저 사용을 권장합니다.
문제 1

보링의 공법 중 수세식 보링과 로터리 보링의 공법에 대해 설명하시오.

정답 및 해설

(1) 수세식 보링 : 물을 주입하여 흙과 물을 같이 배출시켜 침전된 상태로 지층의 토질을 판별하는 방법으로 연약한 토사에 적당하다.

(2) 로터리 보링 : 회전식 보링이라고도 하며, 비트(Bit)를 회전시켜 굴진하는 방법으로 토사를 분쇄하지 않고 지층의 변화를 연속적으로 비교적 정확히 알고자 할 때 사용하는 방식

문제 2

사운딩 공법의 정의와 공법 2가지를 기술하시오.

정답 및 해설

(1) 사운딩 시험 : Rod의 끝에 설치한 저항체를 지반에 관입, 회전, 인발 등의 저항으로 지반의 경연(강하고 약함)을 파악하는 지반조사법

(2) 종류

① 베인테스트

② 표준관입시험

③ 콘 관입시험

④ 스웨덴식 사운딩

문제 3

목재의 이음과 맞춤에 대하여 정의를 설명하시오.

정답 및 해설

(1) 이음 : 두 부재를 길이 방향으로 접합하는 것

(2) 맞춤 : 두 부재를 서로 직각 또는 경사지게 접합하는 것

문제 4

흙막이가 붕괴되는 원인의 하나인 히빙 현상을 간단히 설명하시오.

정답 및 해설

점토 지반에서 흙막이벽 양쪽의 토압차로 인해 흙막이 뒷부분의 흙이 터파기하는 공사장으로 밀려 올라와 볼록하게 솟아오르는 현상

문제 5

Concrete Filled Tube 구조에 대해 간단히 설명하시오.

정답 및 해설

원형 또는 사각형인 강관의 기둥 내부에 고강도 콘크리트를 충전하여 만든 구조

문제 6

벤치마크 설치 시 주의사항 2가지를 기술하시오.

정답 및 해설

(1) 이동의 염려가 없는 곳에 설치한다.

(2) 2개소 이상 설치한다.

(3) 지면에서 0.5~1.0m 높이로 바라보기 좋고, 공사에 지장이 없는 곳에 설치한다.(4) 착공과 동시에 설치하고 완공 시까지 존치시킨다.

문제 7

목공사 방부 방충법 중에서 방부제 처리법에 관하여 3가지를 기술하시오.

정답 및 해설

(1) 방부제 도포법

(2) 침지법

(3) 주입법

문제 8

방수 공법 중 시트 방수 공법의 단점 2가지를 기술하시오.

정답 및 해설

(1) 온도에 따른 영향이 커서 균열, 박리의 우려가 있음

(2) 내구성 있는 보호층이 필요함

(3) 보호층 형상시공이 어려움

문제 9

콘크리트의 알칼리골재반응에 대한 대책 2가지를 기술하시오.

정답 및 해설

(1) 저알칼리 시멘트(고로 시멘트, Fly Ash 등) 사용

(2) 비반응성 골재의 사용

(3) 알칼리 골재 반응을 촉진하는 수분의 흡수 방지

문제 10

조적 공사에서 흔히 발생하는 백화현상의 정의 및 방지법 2가지를 기술하시오.

정답 및 해설

(1) 정의 : 벽체에 침투된 물이 모르타르 중의 석회분과 결합한 후 물과 함께 벽체 밖으로 나와 물이 증발되고 벽체에 하얗게 남는 현상

(2) 방지법

① 줄눈을 밀실하게 사춤

② 벽면에 파라핀 도료 등을 발라 방수 처리

③ 파라펫과 같은 비막이 설치

문제 11

입찰의 종류 중에서 제한 경쟁 입찰의 종류로서 지정된 지역 내에 있는 업체만 참여시키는 입찰 방법을 무엇이라고 하는지 용어를 기술하시오.

정답 및 해설

지역제한 경쟁 입찰

문제 12

BOT에 대하여 간단히 설명하시오.

정답 및 해설

민간자본을 들여 시설물을 완공(Build)한 후 투자자가 일정기간 동안 운영(Operation)한 뒤 시설물의 소유권을 발주자에게 이전(Transfer)하는 방식

문제 13

다음 ( ) 안에 적당한 용어나 수치를 기재하시오.

조적조의 기초는 ( 가 )기초로 한다. 내력벽의 최소 두께는 ( 나 )mm 이상이어야 하고 내력벽의 길이는 ( 다 )이하로 하며, 건축물의 한 층에서 조적식 내력벽으로 둘러싸인 한 개의 실의 바닥면적은 ( 라 )이하로 하여야 한다.

정답 및 해설

가. 연속

나. 190

다. 10m

라. 80m2

문제 14

철골 공사 내화피복 공법 중 습식 공법 4가지를 기술하시오.

정답 및 해설

(1) 타설공법

(2) 조적공법

(3) 미장공법

(4) 뿜칠공법

문제 15

방수공법 중 멤브레인 계통의 방수를 하지 않고, 콘크리트에 방수제를 직접 넣어 방수하는 공법을 무엇이라고 하는가?

정답 및 해설

구체 방수

문제 16

비산먼지 방지 시설의 종류 2가지를 기술하시오. (예시 : 방진막, 예시는 제외)

정답 및 해설

(1) 방진 덮개

(2) 방진벽

(3) 방진망

문제 17

철골 공사에서 용접 결함이 생기기 쉬운 용접 비드의 시작과 끝 지점에 용접을 정확히 하기 위하여 모재의 양단에 부착하는 보조 강판을 무엇이라고 하는가?

정답 및 해설

엔드탭

문제 18

다음 데이터를 보고 다음 물음에 답하시오.

문제 이미지
정답 및 해설


정답 이미지
문제 19

두께 0.15m, 너비 6m, 길이 100m 도로를 6m3 레미콘을 이용하여 하루 8시간 작업 시 레미콘 트럭의 배차 간격(분)을 계산하시오.

정답 및 해설

(1) 도로의 콘크리트량=0.15×6×100=90m3

(2) 레미콘 트럭의 대수=90/6​=15대

(3) 배차 간격=8×60/14​=34.29→34분

문제 20

KS 규격상 시멘트의 오토클레이브 팽창도는 0.80% 이하로 규정되어 있다. 반입된 시멘트의 안정성 시험결과가 다음과 같다고 할 때 합격 여부를 판정하시오. (단, 시험 전 시험체의 유효 표점 길이는 254mm, 오토클레이브 시험 후 시험체의 길이는 255.78mm이었다.)

정답 및 해설

① 오토 클레이브 팽창도(%) = (255.78−254​/254)×100=0.70%

② 판정=합격 (∵0.70<0.80)

문제 21

인장지배단면에 대한 설명 중 다음 괄호에 알맞은 숫자나 용어를 기입하시오. 인장지배단면이란 최외단 인장철근의 순인장변형률이 ( ) 이상 또는 인장철근의 항복변형률의 ( ) 배 이상인 단면을 말하고, 최외단 인장철근의 순인장변형률이 압축지배 변형률 한계와 인장지배 변형률 한계 사이에 있을 때 이 구간을 ( ) 단면이라고 한다.

정답 및 해설

0.005

2.5

변화구간

문제 22

다음에서 설명하는 구조시스템의 용어를 기술하시오. 건축물에 장치나 기계 따위를 설치하여 지진이나 진동에 의한 흔들림이 건축물에 직접적으로 전달되지 않도록 하는 구조시스템

정답 및 해설

제진구조

문제 23

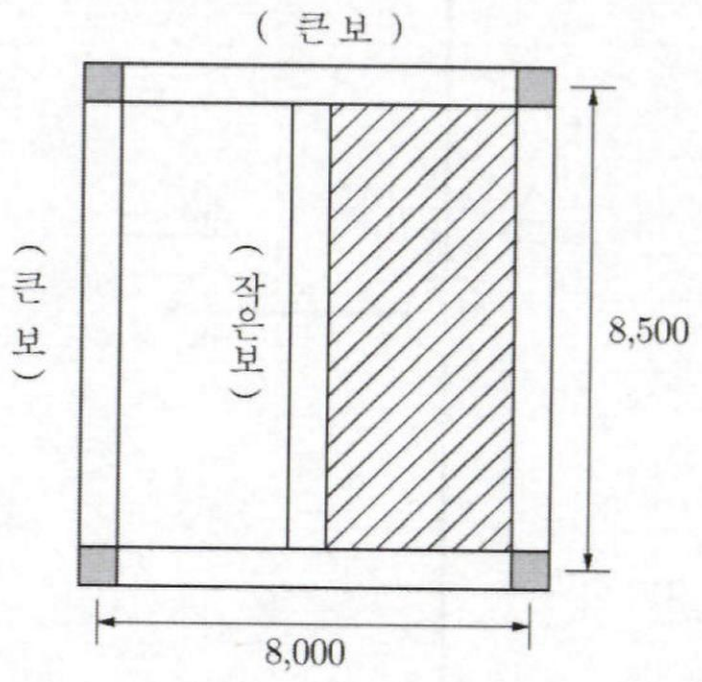

큰보 및 작은보의 정의를 기술하고, 오른쪽 그림에서 알맞은 용어를 괄호 안에 기입하고 빗금친 슬래브의 변장비를 구하고 1방향 및 2방향슬래브인지 판정하시오. (단, 기둥은 500×500, 보는 500×600을 사용하고, 변장비를 구할 때 기둥의 중심치수를 적용한다.)

문제 이미지
정답 및 해설

(1)

큰보(Girder) : 기둥과 기둥을 연결하는 보

작은보(Beam) : 보와 보를 연결하는 보

(2) 그림

(3) 변장비 : λ=8,500​/(8,000/2)=2.125

(4) 판정 : 1방향슬래브 (변장비 2.0 초과)

정답 이미지
문제 24

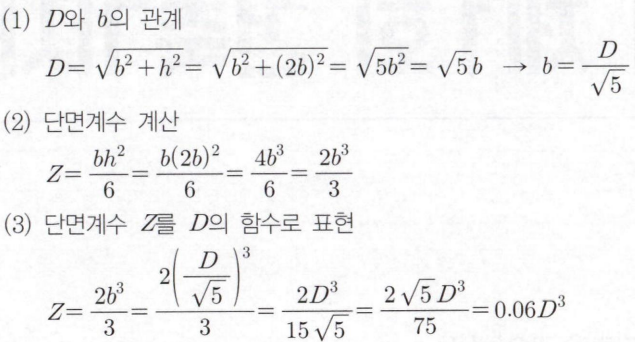

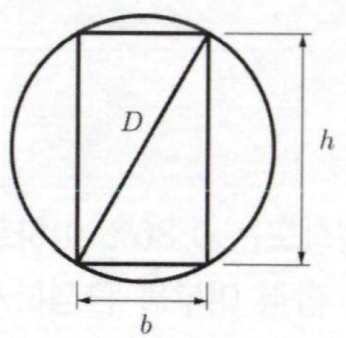

다음 그림과 같은 원형 단면에서 폭 b, 높이 h=2b의 직사각형 단면을 얻기 위한 단면계수 Z를 직경 D의 함수로 나타내시오. (단, 지름이 D인 원에 내접하는 밑변이 b이고 h=2b)

문제 이미지
정답 및 해설


정답 이미지
문제 25

SM355(SM490)에서 SM과 355 및 490이 의미하는 바를 쓰고 355와 490의 단위를 기입하시오.

정답 및 해설

SM : 용접 구조용 압연강재

490 : 강재의 인장강도(MPa) - 2018년 이전의 기준

355 : 강재의 항복강도(MPa) - 2019년 이후의 기준

문제 26

인장철근만 배근된 철근콘크리트 직사각형 단근보에 순간처짐이 5mm 발생했으며, 5년 이상 지속하중이 작용할 경우 총 처짐량을 계산하시오. (단, 지속하중에 대한 5년의 시간경과계수(ξ) = 2.0)

정답 및 해설

처짐계수 : 2.0/(1+50×0)=2.0

장기처짐 : 2.0×5=10mm

총 처짐 : 5+10=15mm
