건축주와 시공자가 공사실비를 확인 정산하고 정해진 보수율에 따라 시공자에게 보수를 지급하는 도급방식의 명칭을 기술하시오.
실비정산 비율보수 가산식
다음 용어에 대하여 간단히 설명하시오.
(1)솟음:
(2) 토핑 콘크리트 :
(1) 솟음: 보, 슬래브 및 트러스 등의 수평부재가 하중에 의한 처짐을 고려하여 상향으로 들어 올리는 것 또는 들어 올린 크기
(2) 토핑 콘크리트: 하부의 PC 부재 위에 타설하는 현장타설콘크리트
지반의 허용지내력과 관련된 내용이다. ( )에 알맞은 숫자를 채우시오.
(1) 경암반: ( )kN/m²
(2) 연암반: ( )kN/m²
(3) 자갈과 모래의 혼합물: ( )kN/m²
(4) 모래: ( )kN/m²
(1) 4,000
(2) 2,000
(3) 200
(4) 100
다음은 건축공사 표준시방서의 한중콘크리트 공사에 대한 설명이다. ( ) 안에 알맞은 숫자를 쓰시오.
한중 콘크리트의 특징은 일 평균기온이 (가)℃ 이하의 조건에서 시공하는 콘크리트를 말하며, 콘크리트 타설 완료 후 24시간 동안 일 최저기온이 (나)℃를 유지해야 하고, 물-결합재비는 원칙적으로 (다)% 이하이어야 한다.
가. 4
나. 0
다. 60
다음 용어에 대하여 간단히 설명하시오.
(1) 물결합재비 :
(2) 물시멘트비 :
(1) 물결합재비 : 결합재를 사용한 모르타르나 콘크리트에서 물과 결합재의 중량비
(2) 물시멘트비 : 모르타르나 콘크리트에서 물과 시멘트의 중량비
다음은 타일공사에 관한 내용이다. 해당하는 공법이나 알맞은 단어를 기입하시오.
(1) 바탕 모르타르를 초벌과 재벌로 두 번 발라 바탕을 고르게 마감 후 타일 뒷면에 모르타르를 얇게 하여 붙이는 공법
(2) 벽에 미리 바탕 모르타르를 평평하게 발라두고 그 위에 한 번 더 붙임 모르타르를 얇게 펴 바른 뒤 타일 뒷면에도 붙임 모르타르를 올린 뒤 압착해서 눌러 붙이는 공법
(3) 온도변화나 수분변화 또는 외력 등에 의하여 팽창, 수축 혹은 부동침하, 진동 등에 의해 균열 이 예상되는 곳에 설치하는 줄눈
(1) 개량 적층(떠붙이기) 공법
(2) 개량 압착 공법
(3) 신축줄눈
목재면 바니쉬 칠의 작업순서대로 보기의 번호를 나열하시오.
① 색올림 ② 왁스 문지름 ③ 바탕처리 ④ 눈먹임
3-4-1-2
다음 용어를 간략히 설명하시오.
(1) 로이유리 :
(2) 접합유리:
(1) 로이유리 : 금속 도막으로 코팅한 유리로 가시광선 투과율이 높고 열의 이동이 최소화된 에너지 절약형 유리
(2) 접합유리: 2장 이상의 판유리 사이에 필름을 넣은 것
지하연속벽(슬러리월) 공법에서 안정액의 역할 2가지를 기술하시오.
(1) 굴착 벽면의 붕괴방지
(2) 지하수 유입 차단(차수 역할)
(3) 굴착부의 마찰저항 감소
숏크리트(Shotcrete) 공법의 정의를 기술하고, 그에 대한 장·단점 1가지씩을 기술하시오.
(1) 숏크리트 :
(2) 장점:
(3) 단점:
(1) 숏크리트 : 압축공기를 이용해 모르타르를 분사하여 시공하는 것
(2) 장점: 거푸집 불필요, 곡면 시공 가능
(3) 단점: 외관이 거칠고 리바운딩 발생
공사 시공방식에서 페이퍼 조인트(Paper Joint)에 관하여 설명하시오.
서류상으로는 공동도급 형태이나 실제로는 한 회사가 독점하거나 이익배당에만 관여하는 위장 공동도급
영구 배수공법의 일종으로 롤 형태의 보드를 옹벽 뒤에 부착하여 시공하는 배수 자재로 쇄석 대신 사용하는 것을 무엇이라고 하는가?
배수판(드레인 보드)
거푸집에서 벽체 전용 거푸집 3개를 쓰시오.
(1) 갱폼
(2) 클라이밍 폼
(3) 대형 패널폼
(4) 셔터링폼
매스 콘크리트에서 선행냉각방식(pre-cooling)과 사용재료를 설명하시오.
(1) 선행냉각방식: 재료를 미리 냉각하여 온도 상승을 억제하는 방법
(2) 사용재료: 얼음, 액체 질소
철골공사 용접 시 사용하는 스캘럽에 대해 간단히 설명하시오.
용접선 교차 부위의 열영향 방지를 위해 모재를 부채꼴 모양으로 제거한 것
콘크리트의 크리프(Creep) 현상에 대하여 설명하시오.
일정하중이 지속적으로 작용될때 하중의 증가없이 시간 경과에 따라 변형이 증가하는 현상
다음 품질관리의 도구에 대하여 간단히 설명하시오.
(1) 특성요인도 :
(2) 파레토도:
(3) 층별:
(4) 산점도 :
(1) 결과에 원인이 어떻게 연관되어있는지 한눈에 알 수 있도록 작성한 그림
(2) 고장, 불량 등의 발생건수를 분류하고 항목별로 나누어 크기 순서대로 나열해 놓은 것
(3) 집단을 구성하고 있는 많은 데이터를 특징에 따라 몇 개의 부분 집단으로 나눈 것
(4) 서로 대응되는 두 개의 짝으로 된 데이터를 그래프에 점으로 나타낸 것

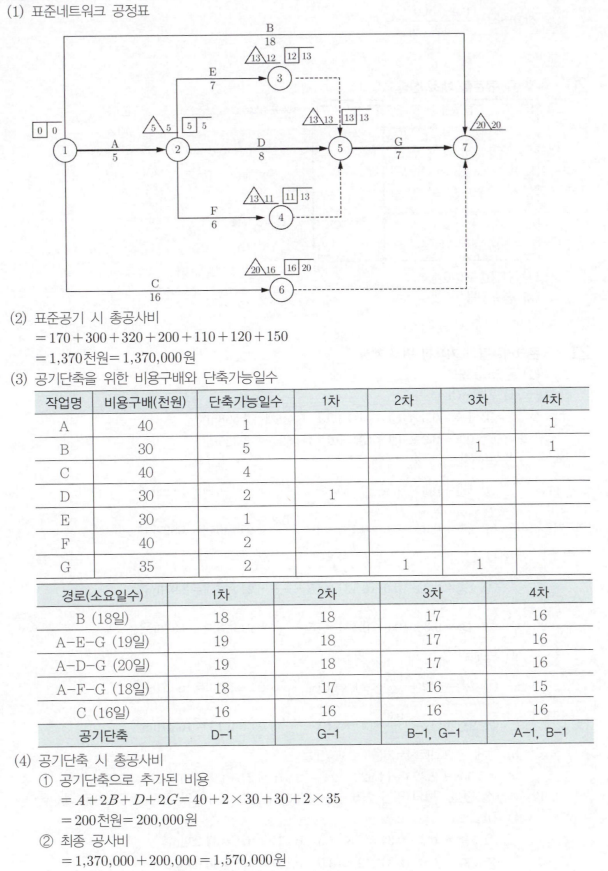

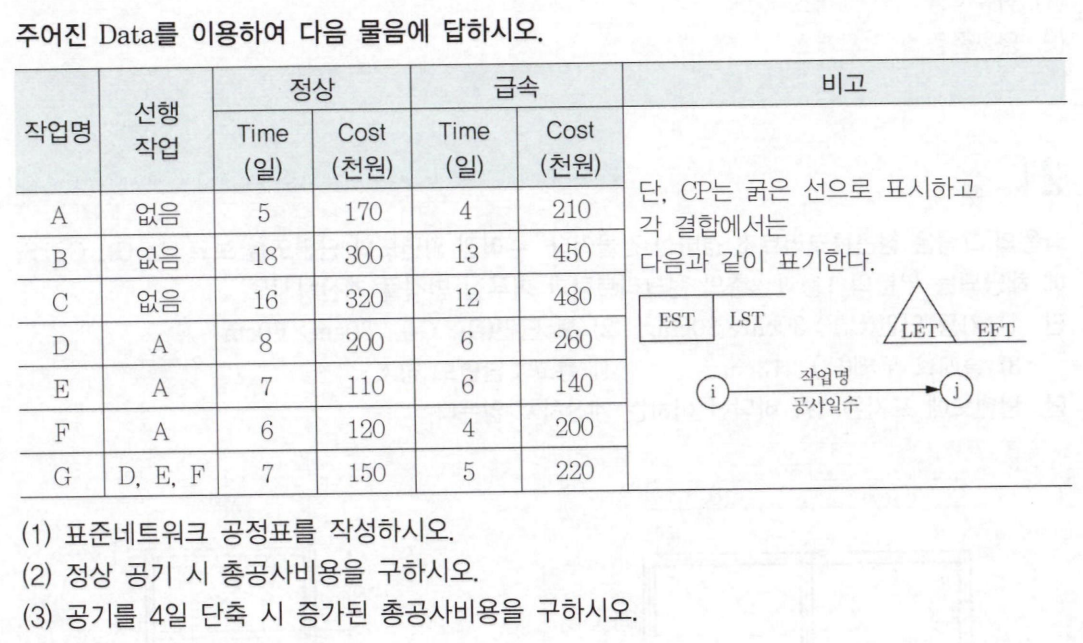

주어진 Data(작업명, 선행작업, 정상/급속 Time 및 Cost)를 이용하여 다음 물음에 답하시오.
시멘트 저장량이 500포이고 쌓기 단수가 12단일 때 시멘트 창고면적을 구하시오.
창고면적 = (0.4 X 500) / 12 = 16.67m²

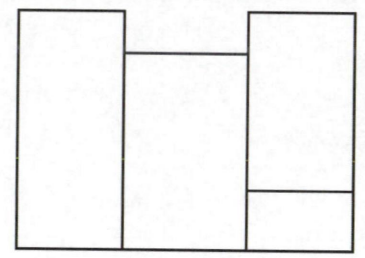

다음 그림과 같은 철근콘크리트조 건물의 신축 시 필요한 귀규준틀과 평규준틀의 수량을 구하시오.
(1) 귀규준틀:
(2) 평규준틀:
(1) 귀규준틀: 6개소
(2) 평규준틀: 6개소

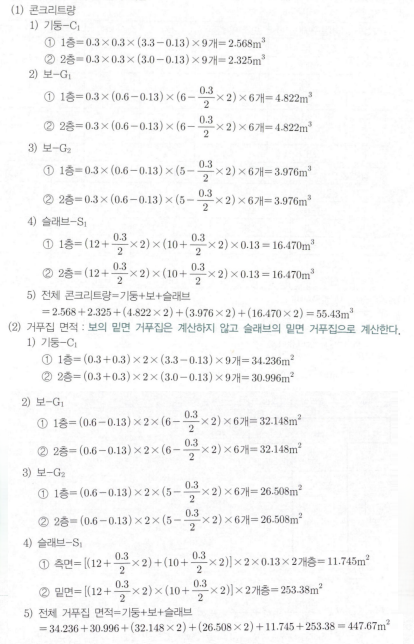

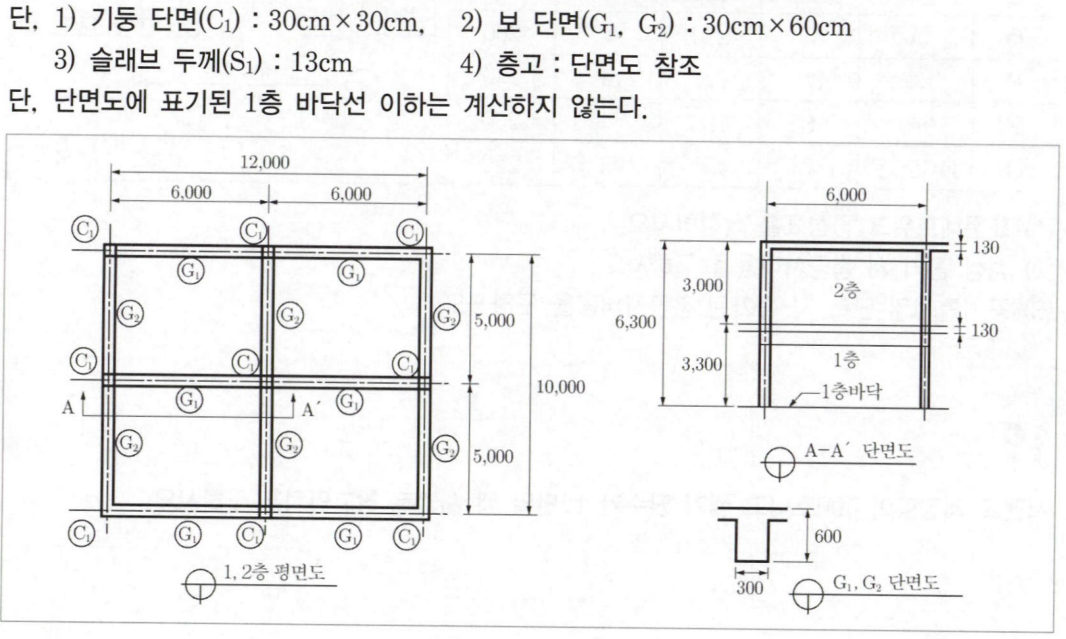

다음의 그림은 철근콘크리트조 경비실 건물이다. 주어진 평면도와 단면도를 보고 C1, G1, G2, S1에 해당되는 부분의 1층과 2층의 콘크리트량과 거푸집 면적을 계산하시오.

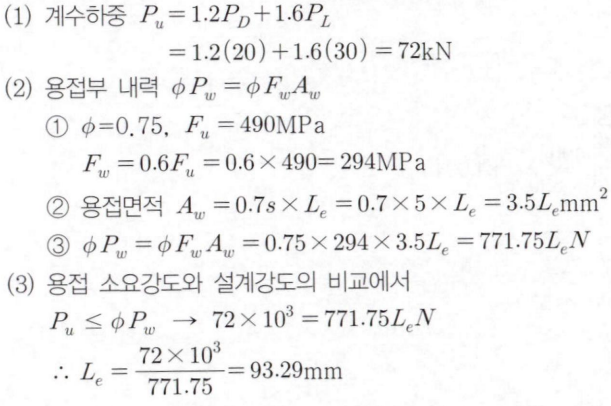

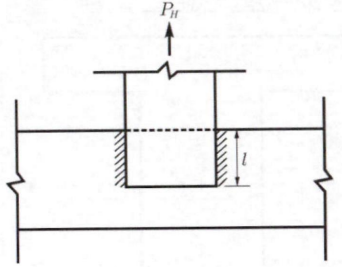

다음 조건에서 용접 유효길이(L)를 계산하시오.
모재: SM355 (Fu = 490MPa)
필릿치수 s=5mm
고정하중 20kN, 활하중 30kN

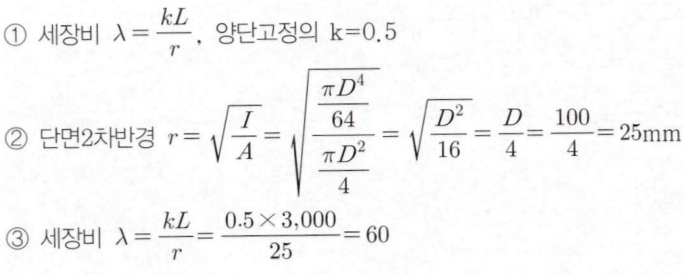

양단고정의 지름 100mm, 길이 3m인 원형 강봉의 세장비를 계산하시오.

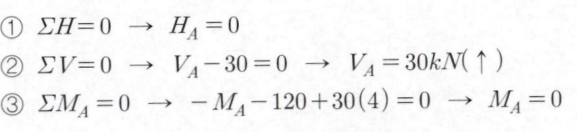

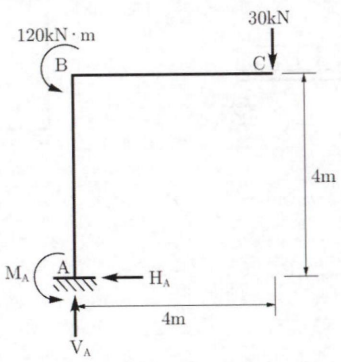

다음 그림과 같이 하중과 모멘트가 작용하는 구조물에서 A지점의 반력을 계산하시오.

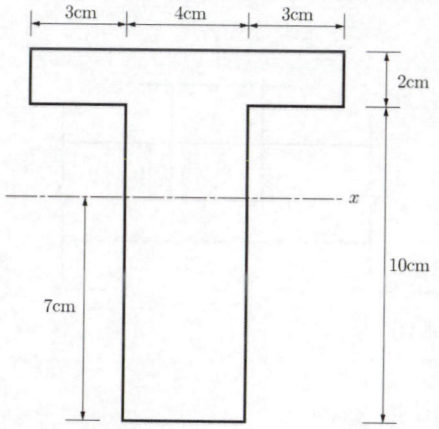

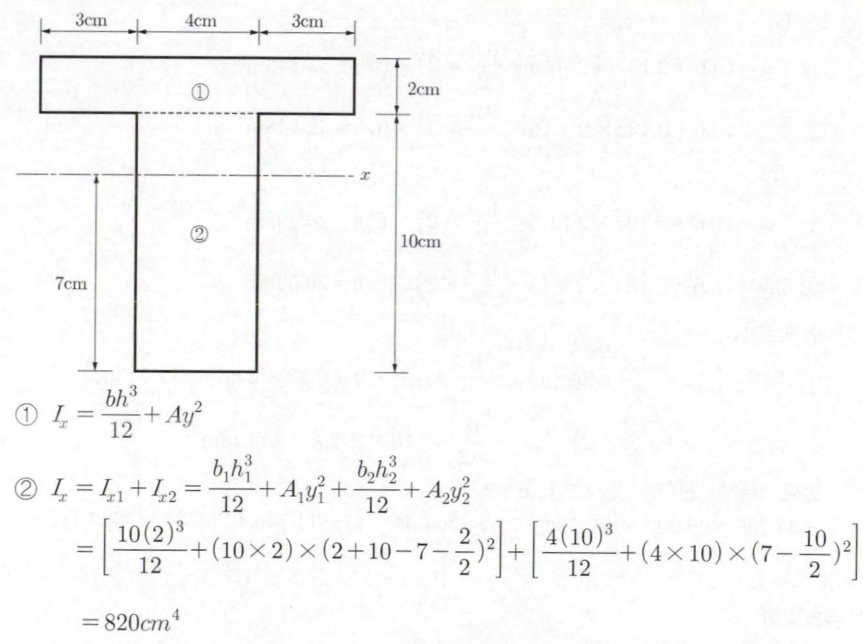

다음 그림과 같은 T형보의 축에 대한 단면2차모멘트를 계산하시오.

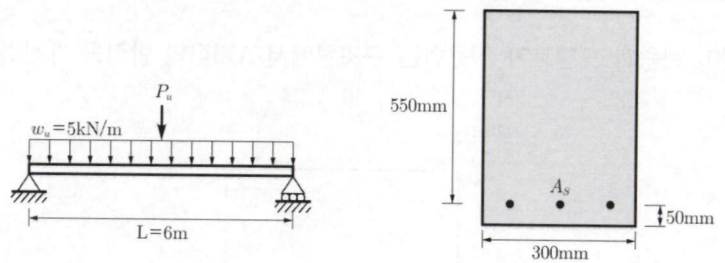

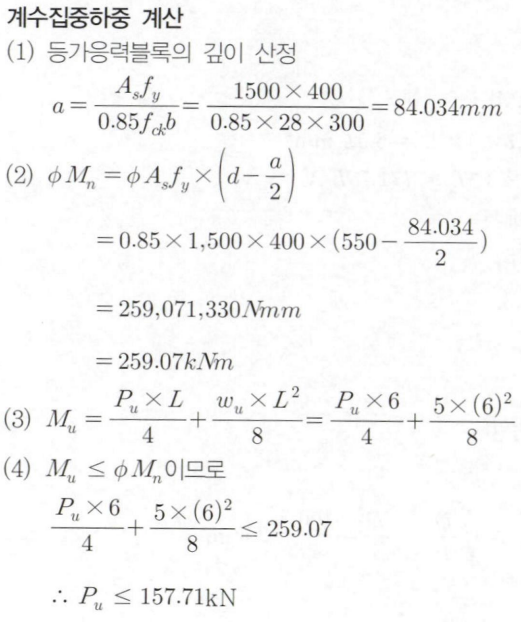

그림과 같은 철근콘크리트 단순보에서 계수집중하중(Pu)의 최댓값(kN)을 계산하시오. (단, 보통중량콘크리트 fck = 28MPa, fy = 400MPa, 인장철근 단면적 As = 1,500mm2, 휨에 대한 강도감소계수 Φ = 0.85를 적용한다.)
