다음 설명하는 입찰 방식의 종류를 기술하시오.
(1) 최소한의 자격을 가진 모든 업체가 참여할 수 있는 입찰 방식
(2) 다수(3~7개)의 업체를 지명하여 입찰하는 방식
(3) 1개의 도급업자와 협의하여 단독으로 계약하는 방식
(1) 공개경쟁입찰
(2) 지명경쟁입찰
(3) 특명입찰(수의계약)
BOT(Build-Operate-Transfer Contract) 방식에 대해 설명하시오.
민간자본을 들여 시설물을 완공(Build)한 후 투자자가 일정 기간 동안 운영(Operation)한 뒤 시설물의 소유권을 발주자에게 이전(Transfer)하는 방식
흙막이벽에 발생하는 히빙 현상과 보일링 현상의 방지대책을 2가지씩 기술하시오.
(1) 히빙의 방지대책:
① 흙막이벽을 깊게 타입
② 이중 흙막이널 설치
③ 흙막이벽 상부의 과적하중 제거
(2) 보일링의 방지대책:
① 흙막이벽을 깊게 타입
② 배수공법으로 지하수위를 낮춤
SPS(Struct as Permanent System) 공법의 특징 3가지를 기술하시오.
(1) 가설재(버팀재)의 감소
(2) 채광, 환기 등이 양호함
(3) 지하/지상의 동시 작업으로 공기단축
(4) 굴착작업이 용이함
콘크리트에 사용되는 골재의 함수상태에서 흡수량과 함수량의 정의에 대해 기술하시오.
(1) 흡수량: 골재의 표면건조 내부포수상태의 중량과 절건상태의 중량의 차, 또는 표면건조 내부 포화상태의 골재 중에 포함되는 물의 양
(2) 함수량: 골재의 습윤상태의 중량과 절건상태의 중량의 차, 또는 골재의 표면 및 내부에 있는 물의 전 중량
커튼월의 성능시험 관련 실물모형시험(Mock-up Test)에서 성능시험의 시험종목 4가지를 기술하시오.
(1) 기밀시험
(2) 정압/동압수밀시험
(3) 내풍압시험
(4) 층간변위시험
조적조를 바탕으로 하는 지상부 건축물의 외부 벽체에 대한 직접 방수처리방법 2가지를 기술하시오.
(1) 도막방수(에폭시 수지)
(2) 시멘트 액체 방수
(3) 수밀성 재료의 부착
기초와 지정의 차이점에 대해 간단히 기술하시오.
(1) 기초: 상부구조의 하중을 지반에 안전하게 전달시키는 건축물의 최하부 구조 부분
(2) 지정 : 기초의 밑면을 보강하거나 지반의 지지력을 보강하기 위한 부분

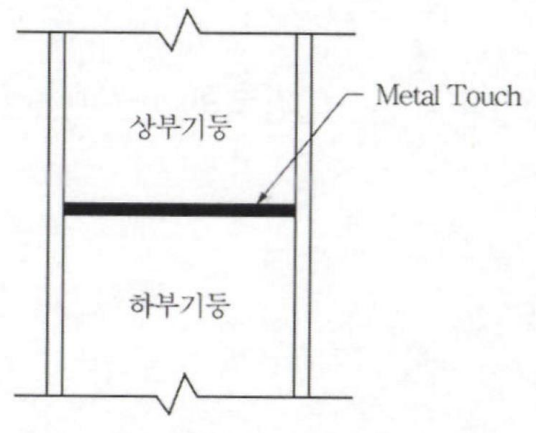

강구조에서 사용하는 메탈터치(Metal Touch)에 대한 개념을 간략하게 그림을 그려서 정의를 설명하시오.
(1) 정의 : 철골 기둥의 이음부를 가공하여 상하부 기둥 밀착을 좋게 하여 축력의 50%까지 하부기둥의 밀착면에 직접 전달하기 위한 이음 방법
다음 제시된 창호 기호에 맞게 설명하시오.
가. 창호 기호 1번, 알루미늄재 창
나. 창호 기호 2번, 목재 문
다. 창호 기호 3번, 철재 문
다음()안에 적당한 단어나 수치를 기재하시오.
벽돌쌓기 시 가로 및 세로줄눈의 너비는 ( ① )mm를 표준으로 하고,
도면 또는 공사 시방서에서 정한 바가 없을 때에는 ( ② ) 쌓기 또는 ( ③ ) 쌓기로 한다.
1일 벽돌량 쌓기 높이는 ( ④ )m가 표준이며, 최대 쌓기 높이는 ( ⑤ )m 이하로 한다. 또한 벽돌벽이 블록벽과 서로 직각으로 만날 때에는 연결 철물을 만들어 블록 3단마다 보강하여 쌓는다
① 10
② 영식
③ 화란식
④ 1.2
⑤ 1.5
시멘트 저장량이 500포이고 쌓기 단수는 최고 쌓기 단수일 때 시멘트 창고면적을 구하시오.
시멘트의 최고 쌓기 단수는 13단이므로 시멘트 창고면적 =0.4×(500/13)=15.38 m2
지름 300mm, 높이 500mm의 콘크리트 공시체로 쪼갬인장강도를 시험한 결과 100kN에서 파괴되었을 때, 쪼갬인장강도를 계산하시오.
쪼갬인장강도 =2P/πdL
2×100×1,000/π×300×500=0.42MPa
Network 공정표는 공기단축을 위해 작업시간을 3점 추정하는 ( ① ) 공정표와 1점 추정하는 CPM 공정표가 있다. 그리고 CPM 공정표는 작업 중심의 ( ② ), 결합점 중심의 ( ③ ) 공정표가 있다.
① PERT
② ADM
③ PDM

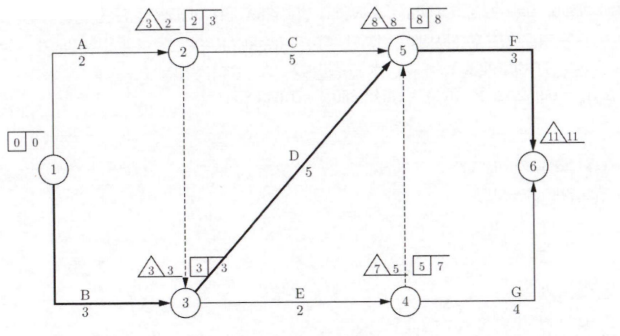

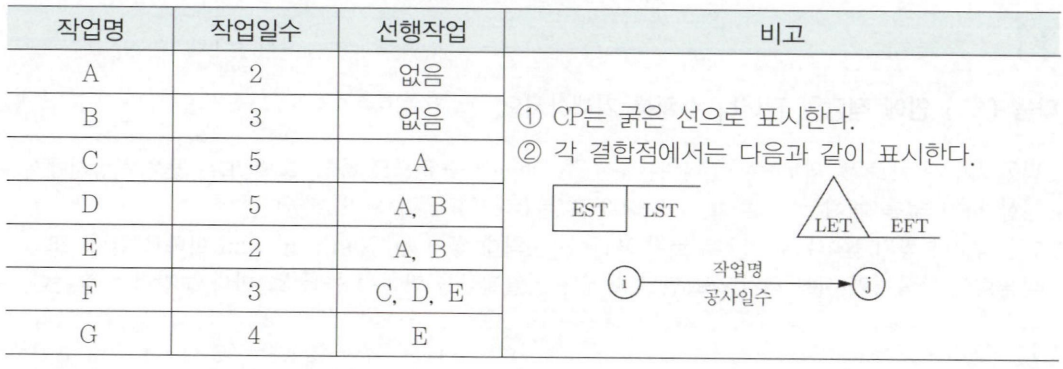

다음 데이터를 이용하여 네트워크 공정표를 작성하시오.

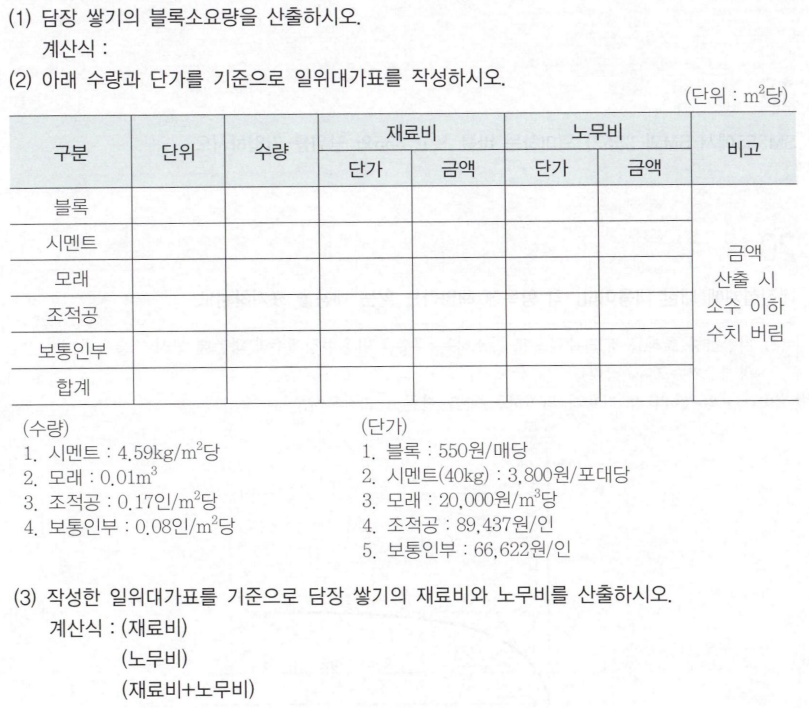

길이 4m×높이 1m 담장을 세우려 한다. 블록소요량을 산출하고, 일위대가표를 작성 후 재료비와 노무비를 산출하시오.
(1) 계산식: 4×1×13매/m²=52매

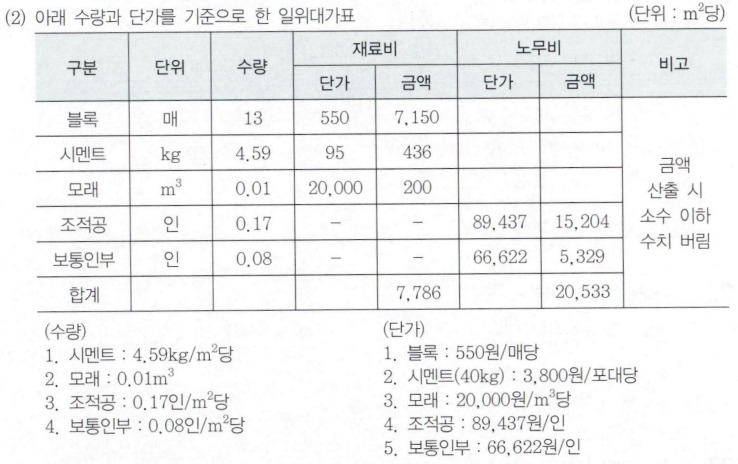

(2) 아래 표 참조
(3) 계산식 :
(재료비)=4×1=4m² 4×7,786=31,144원
(노무비)=4×1=4m² 4×20,533=82,132원
(재료비+노무비)=31,144+82,132=113,276원
평판재하시험은 극한 하중이 발생하거나 시험하중이 허용하중의 ( ① )배 이상이거나, 누적 침하가 재하판 지름의 ( ② )%를 초과하는 경우는 시험을 종료한다.
① 2
② 10
H형강 H-200×200×8×12의 설계인장강도를 산정하시오 (단 H형강의 항복강도 Fy=325MPa,Ag=5,620mm2 .)
Ft=ϕFyAg
0.9×325×5,620=1,643,850N=1,643.85kN
SM355에서 SM과 355가 의미하는 바를 쓰고 355의 단위를 기입하시오.
• SM: 용접구조용 압연강재
• 355: 항복강도 355MPa

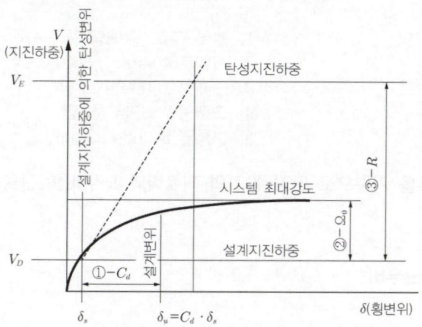

(1) 지진하중 효과를 강도 수준으로 감소하는 계수를 반응수정계수라 하는데 연성이 클수록 반응수정계수가 (크다. 작다).
(2) ①, ②, ③의 각 기호가 의미하는 바를 한글로 표기하시오.
(1) 크다
(2) ① 변위증폭계수
② 시스템초과강도계수
③ 반응수정계수

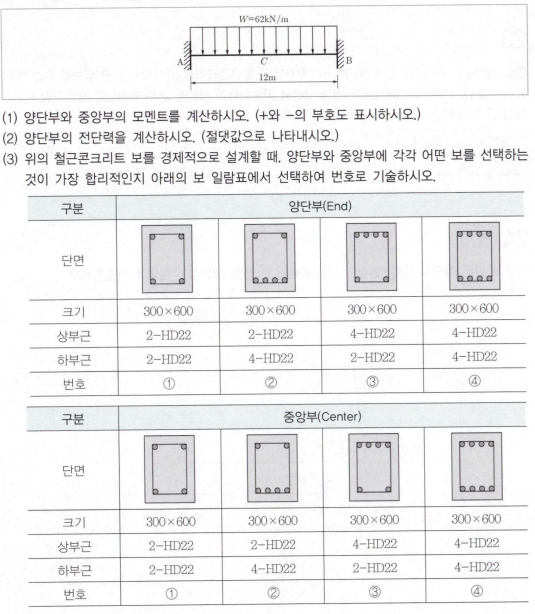

다음 그림과 같은 스팬이 12m인 양단고정 철근콘크리트 보에 62KN/m의 등분포하중이 작용하고 있을때 아래의 물음에 답하시오.
(1)
양단부: MA=MB=−wL2/12=−62(12)2/12=−744kNm
중앙부: MC=+wL2/24=+62(12)2/24=+372kNm
(2) VA=VB=wL/2=62(12)/2=372kN
(3) 양단부: ③, 중앙부: ①
철근콘크리트구조의 1방향슬래브와 2방향슬래브를 구분하는 기준에 대해 기술하시오.
변장비 = 장변의 길이/단변의 길이
(1) 1방향 슬래브 : 변장비 λ>2
(2) 2방향 슬래브 : 변장비 λ≤2

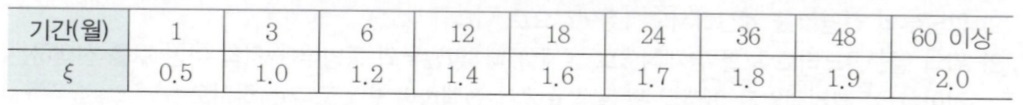

인장철근비 = 0.0025, 압축철근비 = 0.0016의 철근콘크리트 직사각형 단면의 보에 하중이 작용하여 순간처짐이 20mm 발생하였다. 3년의 지속하중이 작용할 경우 총처짐량(순간처짐 + 장기처짐)을 구하시오. (단, 시간경과계수는 다음의 표를 참조한다.)
(1) 장기처짐 산정:
① 처짐계수 λ=ξ/1+50ρ′=1.8/1+50×0.0016=1.6667
② 장기처짐 =1.6667×20=33.33mm
(2) 총 처짐량 =20+33.33=53.33mm

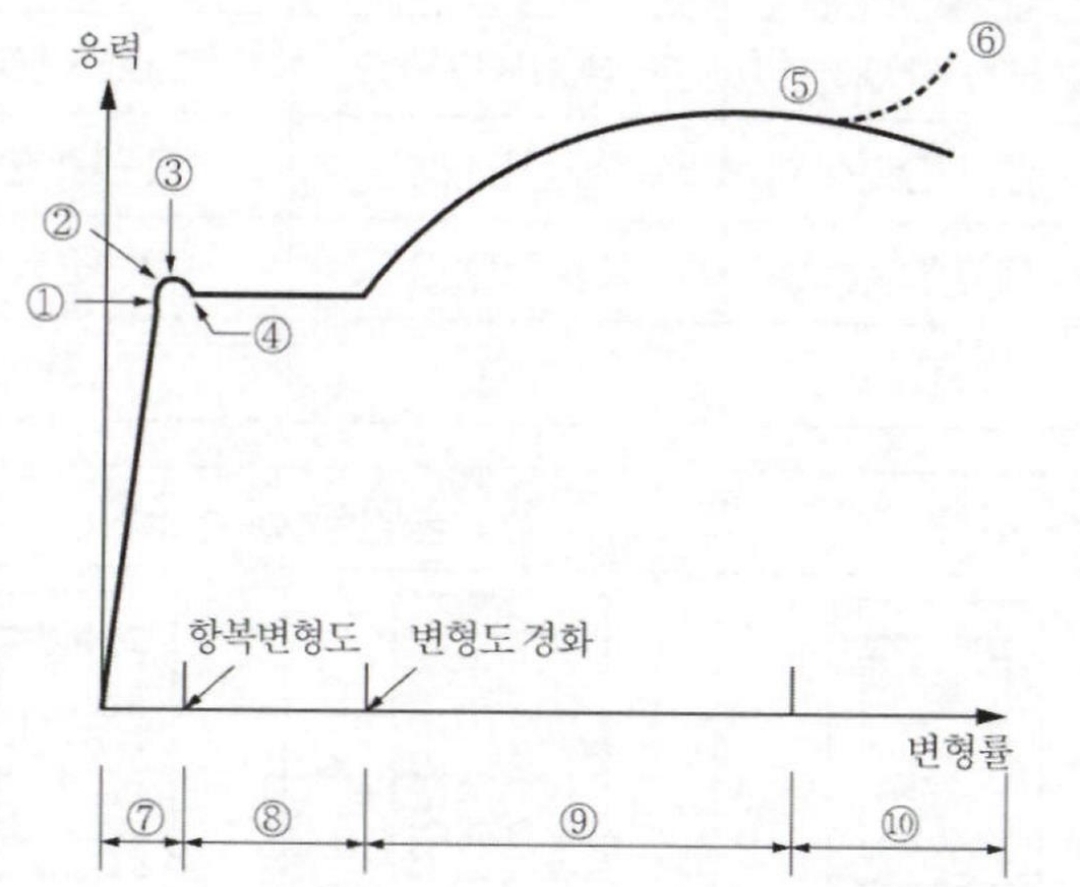

철근의 응력-변형도 곡선에서 ⑤와 ⑥에 해당하는 용어를 기술하시오.
(1) ⑤: 네킹(인장강도점)
(2) ⑥: 파단(파괴점)
