전압 측정

배전단 측정 = 교류전압

건전지 측정 = 직류전압

1. 고압측 설정압력이 이상이거나

저압측 설정압력이 이하인 경우

두 압력의 차이의 의해 압축기를 정지시킨다

2. 위 상황에서 다시 작동할 경우 이상이 생기기 때문에 수동으로 점검 하고 수동복귀 버튼을 누른다.

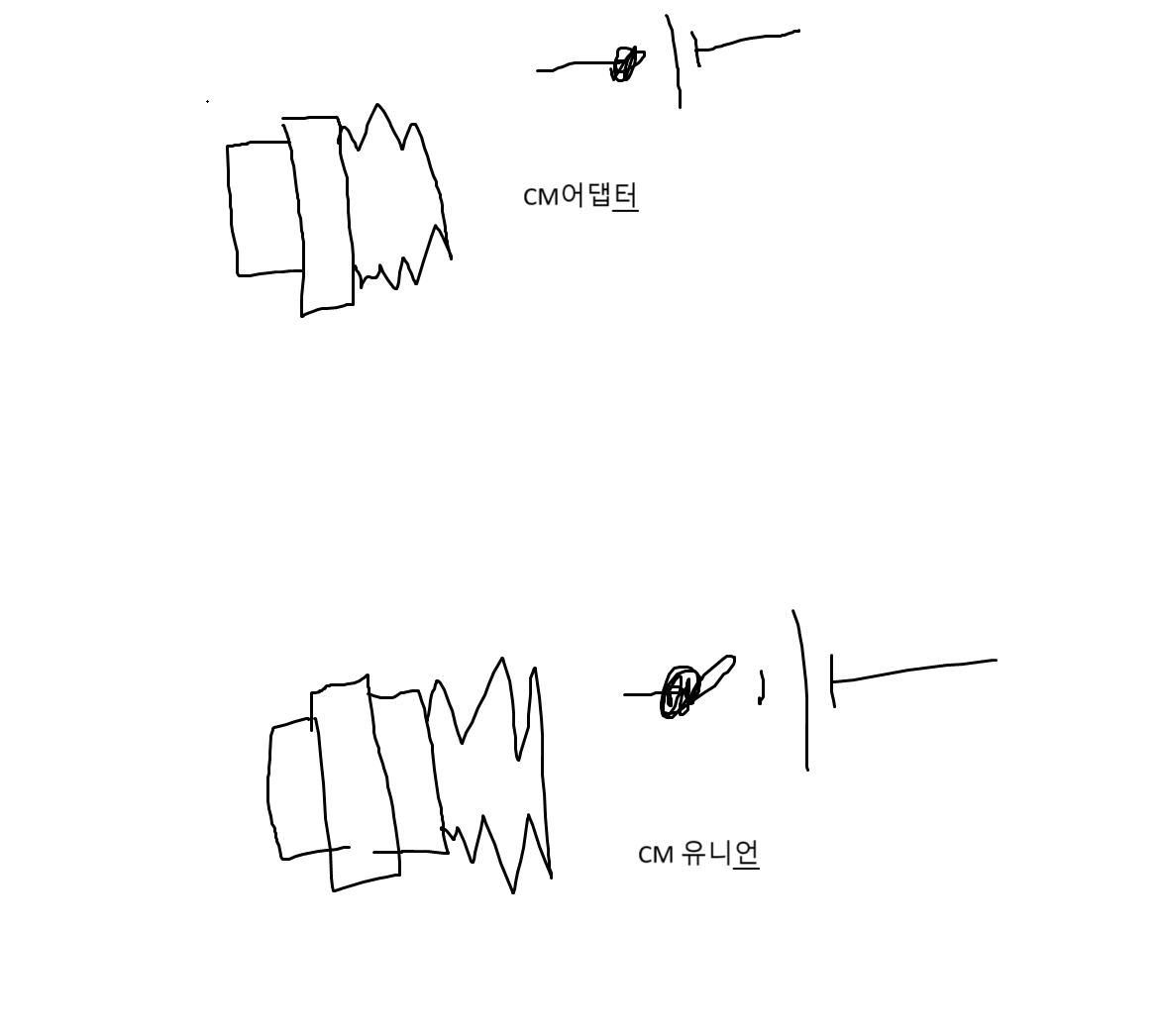

동관이음, 분해 점검 및 수리

드레인트 트랩 내에 고이면 트랩 내 온도가 낮아져

압력이 저하되고 이때 디스크를 들어올려 드레인을 배출한다

냉매의 오일충전 및 회수, 진공작업, 압력 측정

빨강 = 고압

파랑 = 저압

노랑 = 냉매 연결

임펠러를 회전시켜 냉매 압축

특징 : 대용량, 흡수식 비해 소음크다, 수명이 길다, 용량제어 용이

팽창밸브와 증발기 사이 설치

압축기로 액이 넘어가 리퀴드백 일어나는것 방지

코일 내부 냉수,온수 순환시키며

유닛내의 송풍기로 송풍을하여 실내를 냉난방

가열에 의한 접합면의 산회피막을 제거해

용재에 녹은 용접봉이 잘 흘러들어가게 돕닌다

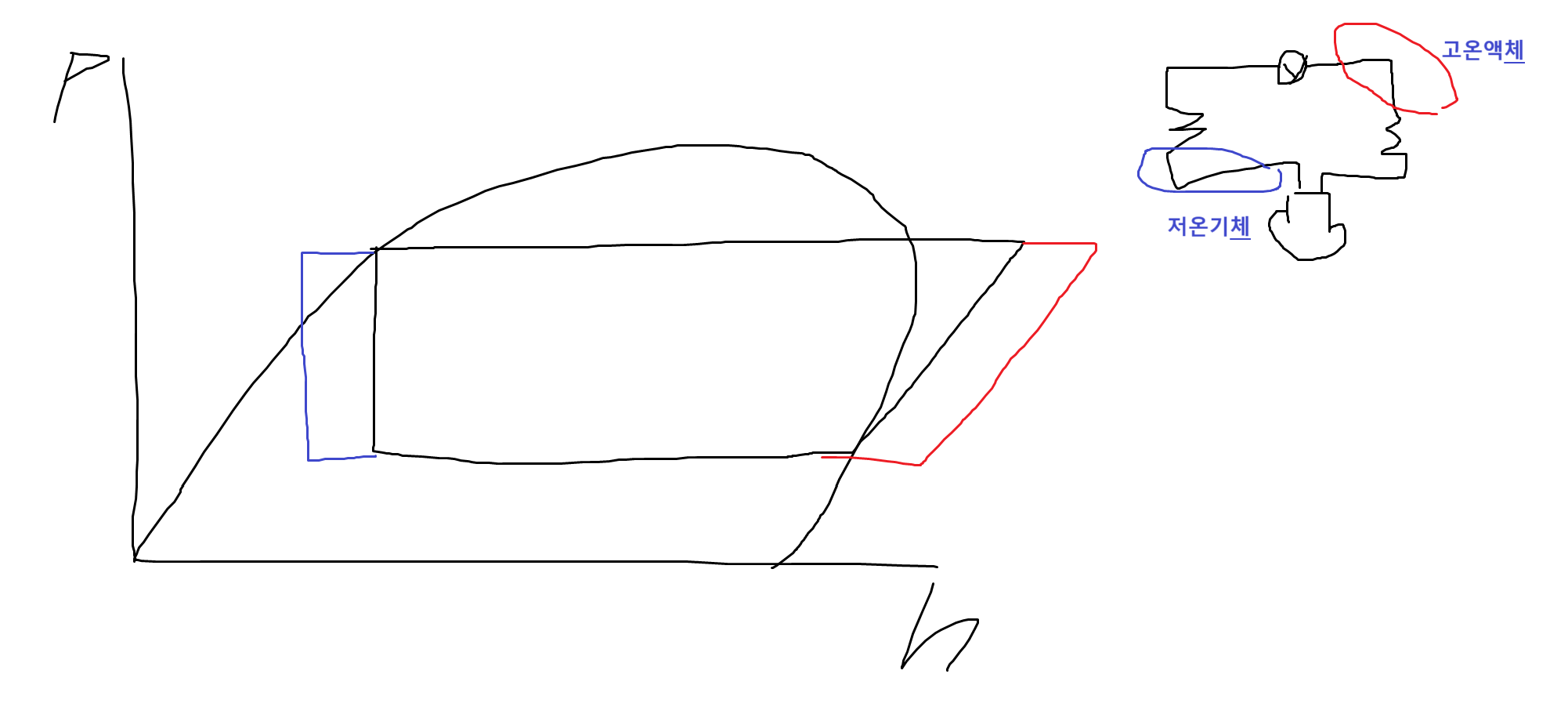

고온 유체와 저온 유체를 열교환하여

냉동장치의 효율높여준다

전선 절단, 피복 제거

수액기와 팽창밸브 사이

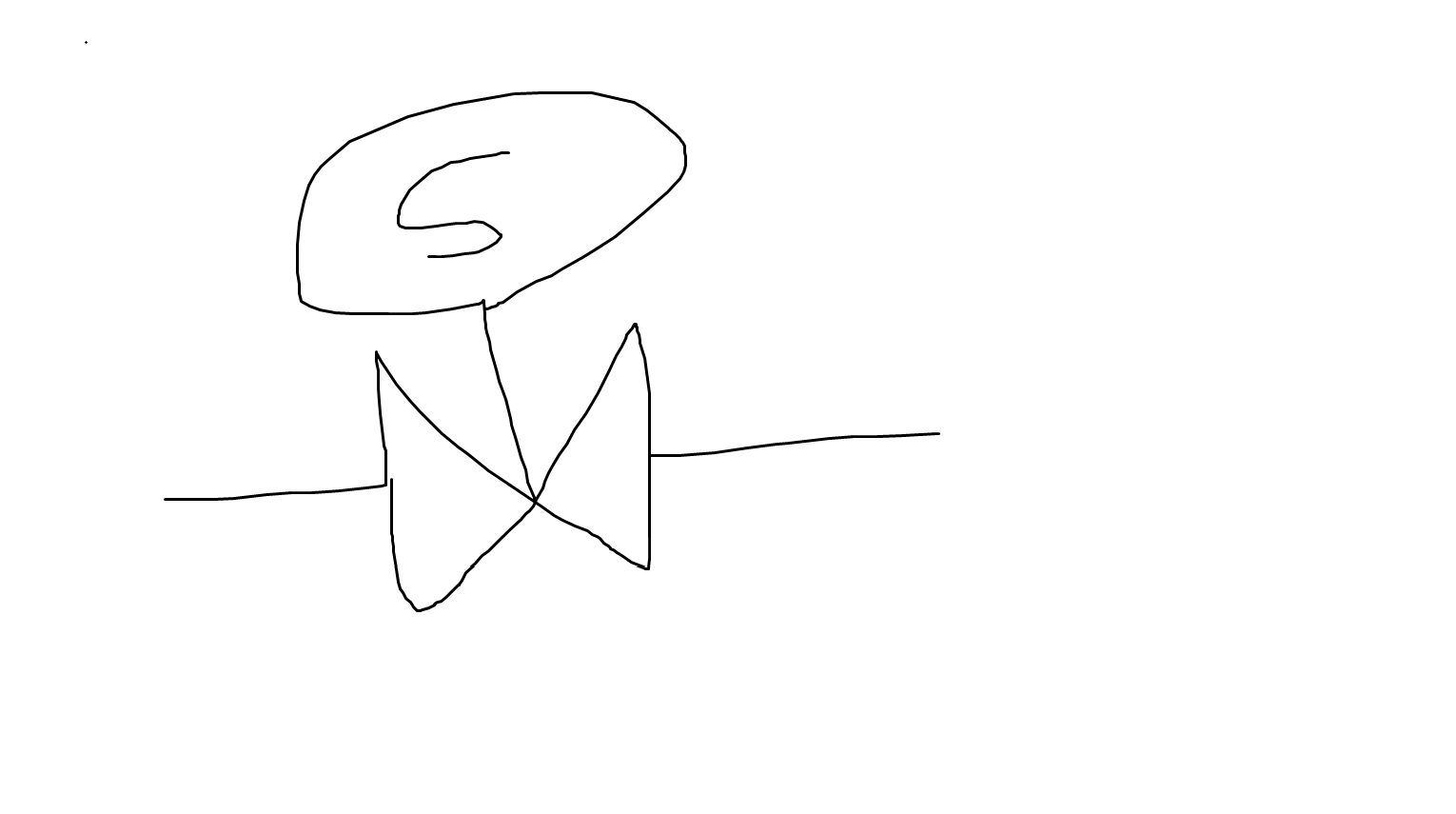

전자석의 원리 이용 밸브 개폐하여 브라인 애매 흐름 제어

배관 끝 거스러미 제거

유로 개폐 및 유체 이동

mc = 전자 접촉기

thr = 열동형 과부하 게전기

= 전자개폐기

암,수 로터가 맞물려 돌아가면서

주위의 냉매를 압축

수액기와 팽창밸브 사이 고온고압 액관 설치

유체의 흐름과 이물질유무를 눈으로 확인 가능하다

수액기와 팽창밸브 사이 설치

냉동장치 의 수분 제거해 동결 방지

송풍기에서 발생한 진동이 덕트로 전달되지 않도록 해줌

1차측 대전류를 소전류로 변환해준다

혼합 냉매의 경우 기체 상태로 충전시 조성비가 변할수 있어

액체상태로 충전하기 위해

헤더 내부의 드레인 및 이물질 제거

증발기 출구측 설치해

증발기 출구 과열도를 감지해 냉매의 유량 조절

유체를 한쪽방향으로만 흐르게 하여 역류를 방지한다.

냉매 일시 저장, 불응축 가스 제거, 액냉매만 팽창밸브로 보내주는 장치

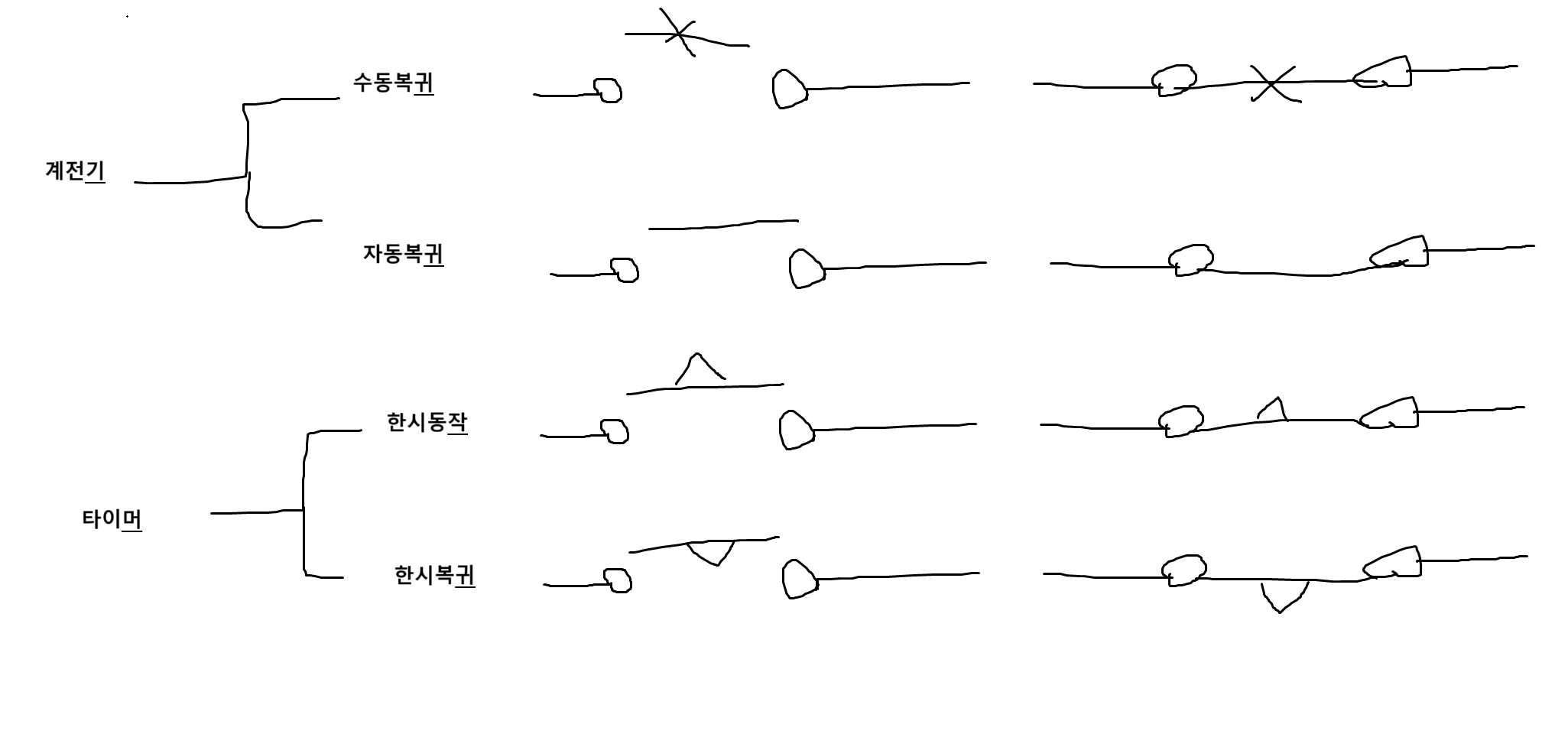

전지기력 이용해 입력신호 따라 전기회로 온오프

수직, 수평, 수직수평, 수평수직

라인형, 캄라인형, 브리즈라인형

기계적 트랩으로

포화수와 증기의 비중차 이용해

응축수를 배출

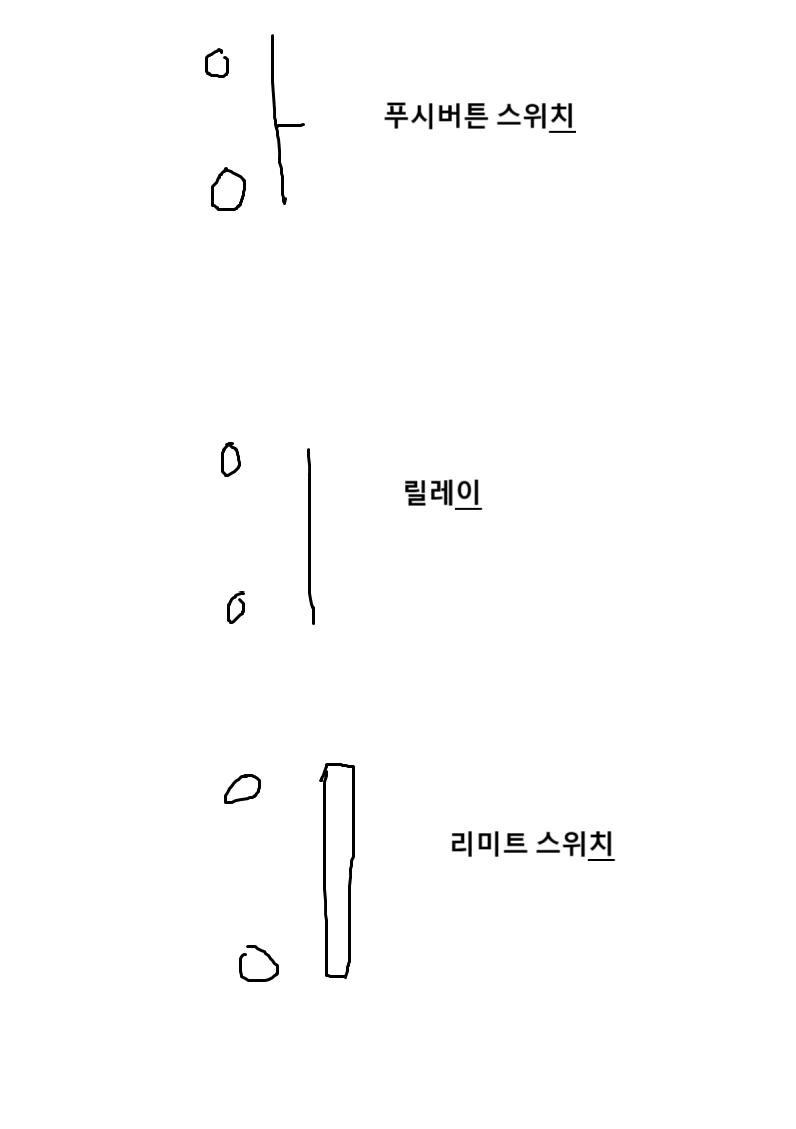

회로의 접속 유무 확인

회로에 연결된 전기접점을 수동으로 연결,해제 하는 역할

조건에 따라 램프를 소등, 점등

화재 발생시 퓨즈가 녹아 댐퍼를 차단해

연기가 덕트로 확산되는것을 차단

흡수식 냉온수기 사용

증발기 내부의 진공을 시켜준다

고압측 = 브라켓,로타록

저압측 = 서비스 밸브

= 저압측 설치해 냉매충전 및 회수

물체의 대전여부나

대전된 전하의 양,음을 조사하는 기구

위치검출용 스위치로 냉동창고 등 출입문에 설치하여

출입문의 개폐나 냉동장치 운전을 연동

실내의 정압을 유지하고

입접실과의 차압을 유지해

외부의 오염된 공기가 클린룸 안으로 역류되는것 방지

창문부분 천장에 설치해

외부 공기와 내부공기를 차단해

실내외 온도차 차단

전자식 과전류 계전기

연소장치로 인한 폭발 방지

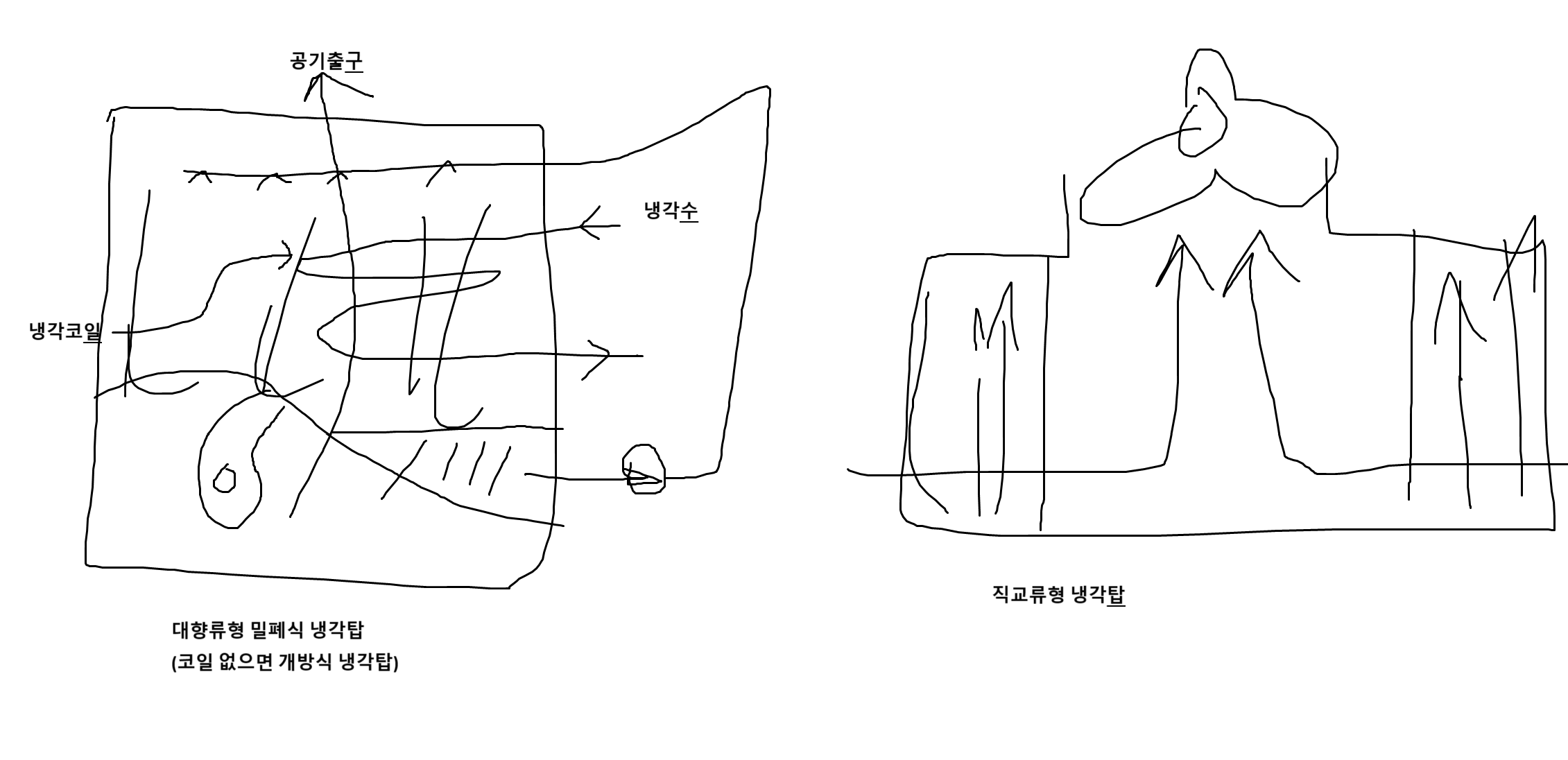

쿨링레인지 = 냉각수 입구 온도 - 냉각수 출구 온도

쿨링 어프로치 = 냉각수 출구 온도 - 입구공기 습구온도

냉각탑 능력 = G x 쿨링레인지

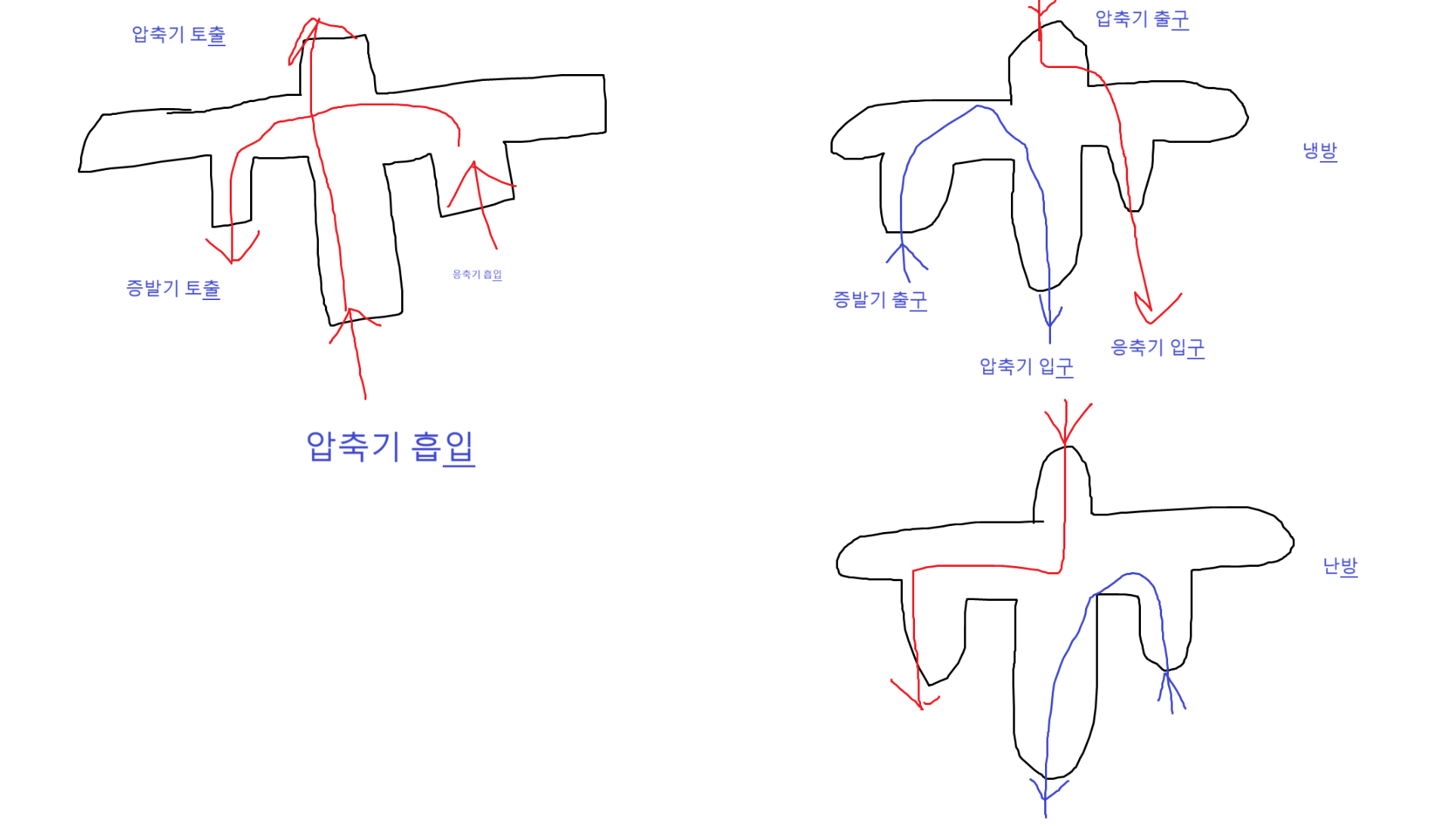

히트펌프 냉동장치의 사이클 흐름을 바꾸어

냉난방 전환

보일러 내부 수위 측정

수면계의 오판 방지, 점검시기 알수있음

압축기 흡입측 설치해

압축기 내부 오일의 압력 또는 유압을

정상상태로 만들어준다

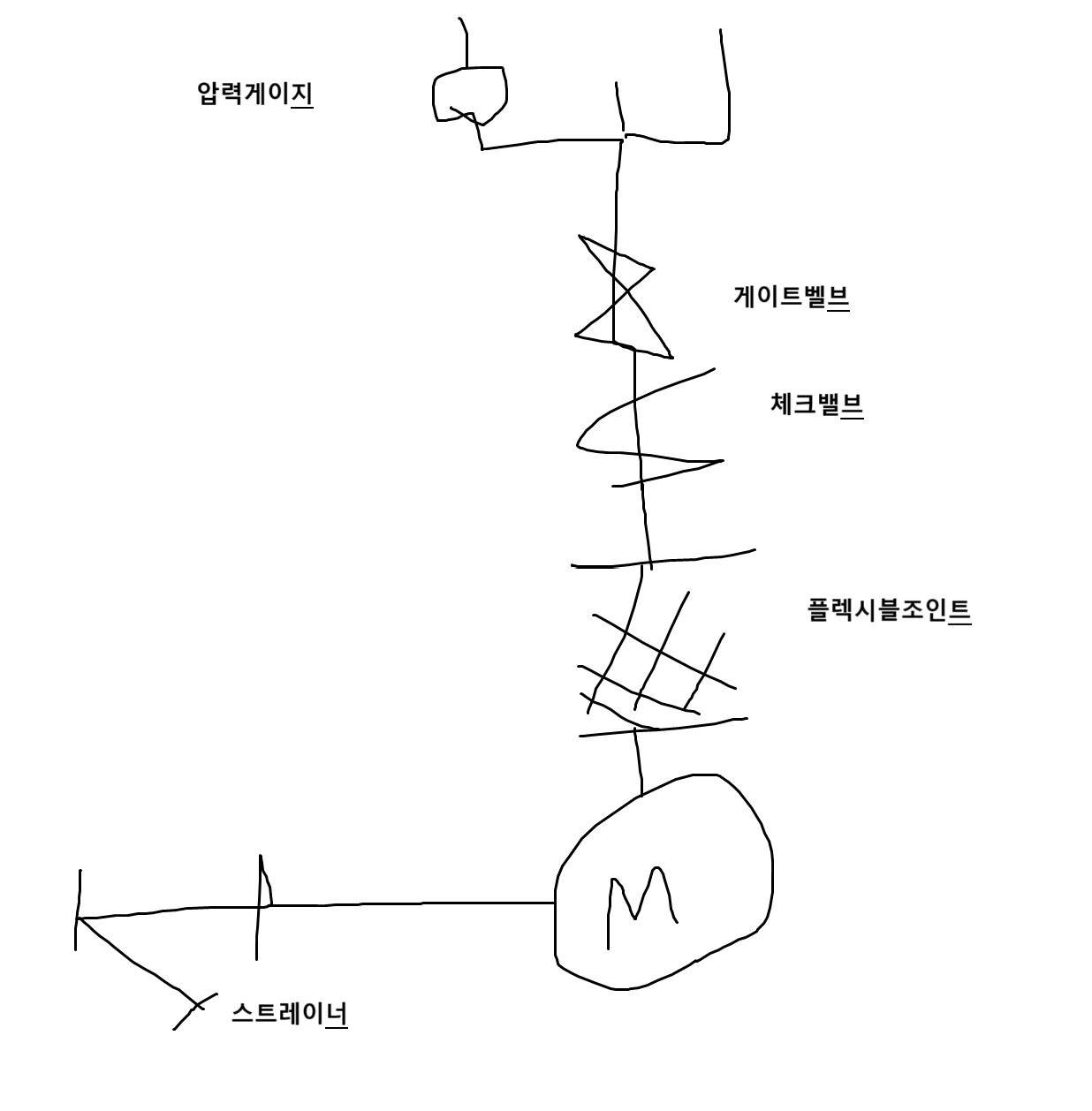

배관의 진동부 및 열팽창 의한 변형을 흡수해

방진,방음 위해 설치

증발압력이 일정압력 이하가 되는것을 방지

2개의 증발기가 있는경우 온도가 더 높은쪽 증발기 출구 설치

공급압력 부족

화구 가열

화구 막힘

점화시 산소가 먼저 공급

소화시 가연성 가스 먼저 잠군 경우

기류식 - 축류형 - 노즐, 펑거루버, 유니버셜, 머쉬룸

- 확산형 - 아네모스, 팬

설치위치형 - 천장 - 노즐, 아네모스, 팬, t라인

- 벽 - 유니버설, 노즐

과전류 차단, 기기 보호

누설 차단기

교류 전압계

직류 전압계

교류 전류계

직류 전류계

냉동장치 서비스밸브 또는 그랜드 너트의

개폐용 사용

압력계

연성 압력계

진공 압력계

흡수식 냉동시 재생기에 설치

재생기,발생기에 열을공급한다.

공조기 및 냉동장치에 설치하여

밸브와 스핀들을 조작해 유로개폐 또는 서비스밸브 역할

스프링식 안전밸브

설비 내 압력이 설정압력 이상 상승하게 되면

내부 유체를 신속배출 하여 설정압력 이하로 되돌린다

스머징 현상(먼지가 쌓인것)

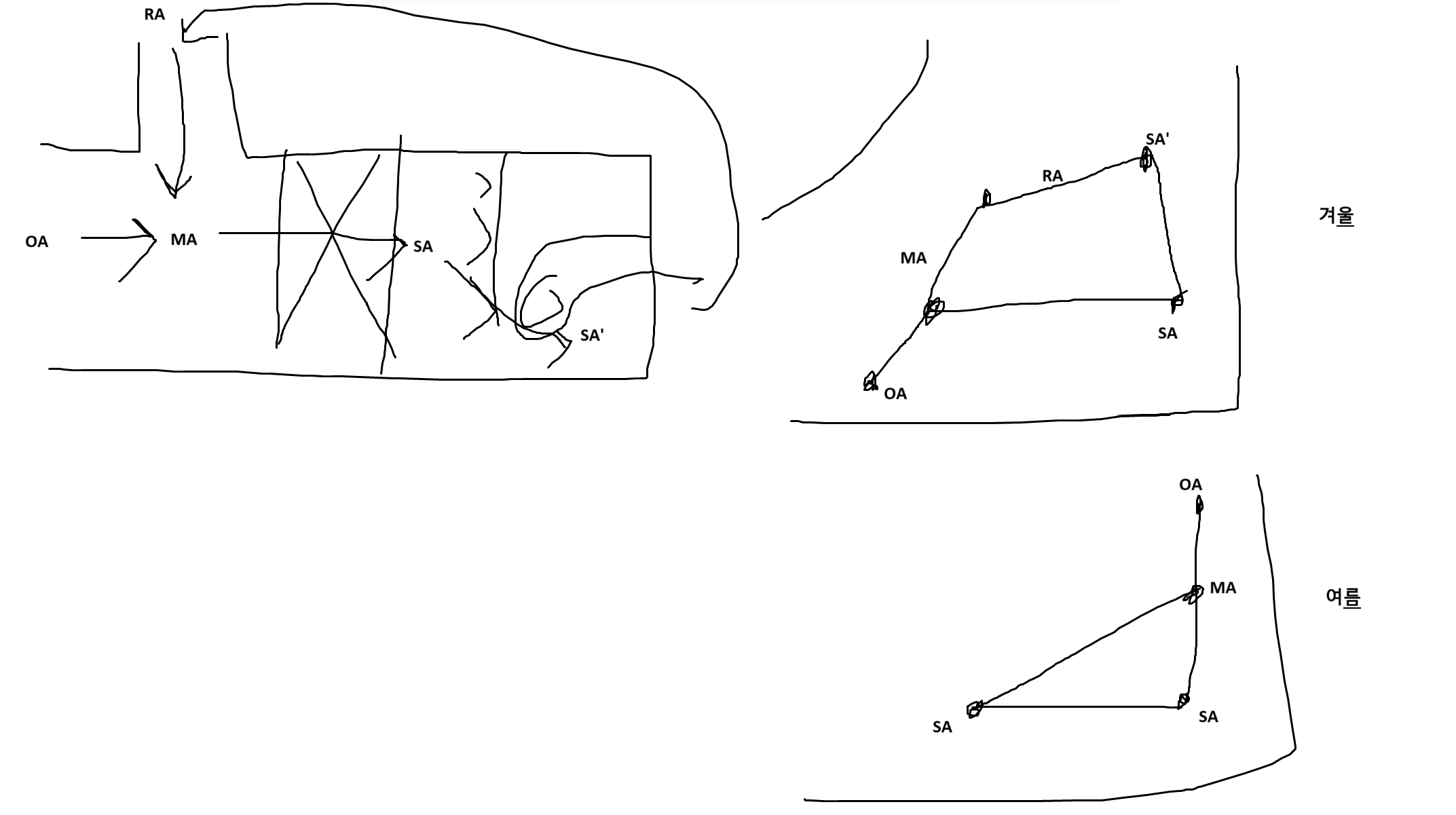

공기 여과기

열 교환장치

가습장치

엘리멘트

송풍기

용기 내부의 압력이 올라가면 미리 파열되어 장치의 안전 지켜줌

용기 내부의 온도 올라가면 미리 녹아 장치의 안전을 지켜줌

평형익형, 대향익형

전자기유도작용 의해 밸브를 상하로 운동

소음 챔버

공기를 임펠리의 축방향과 같은 방향으로

이송시키는 송풍기

공조기 있다 = 전공기방식

팬코일유닛 있다 = 전수방식

유니유니트 있다 = 수공기방식

실외기 있다(에어컨) = 냉매방식

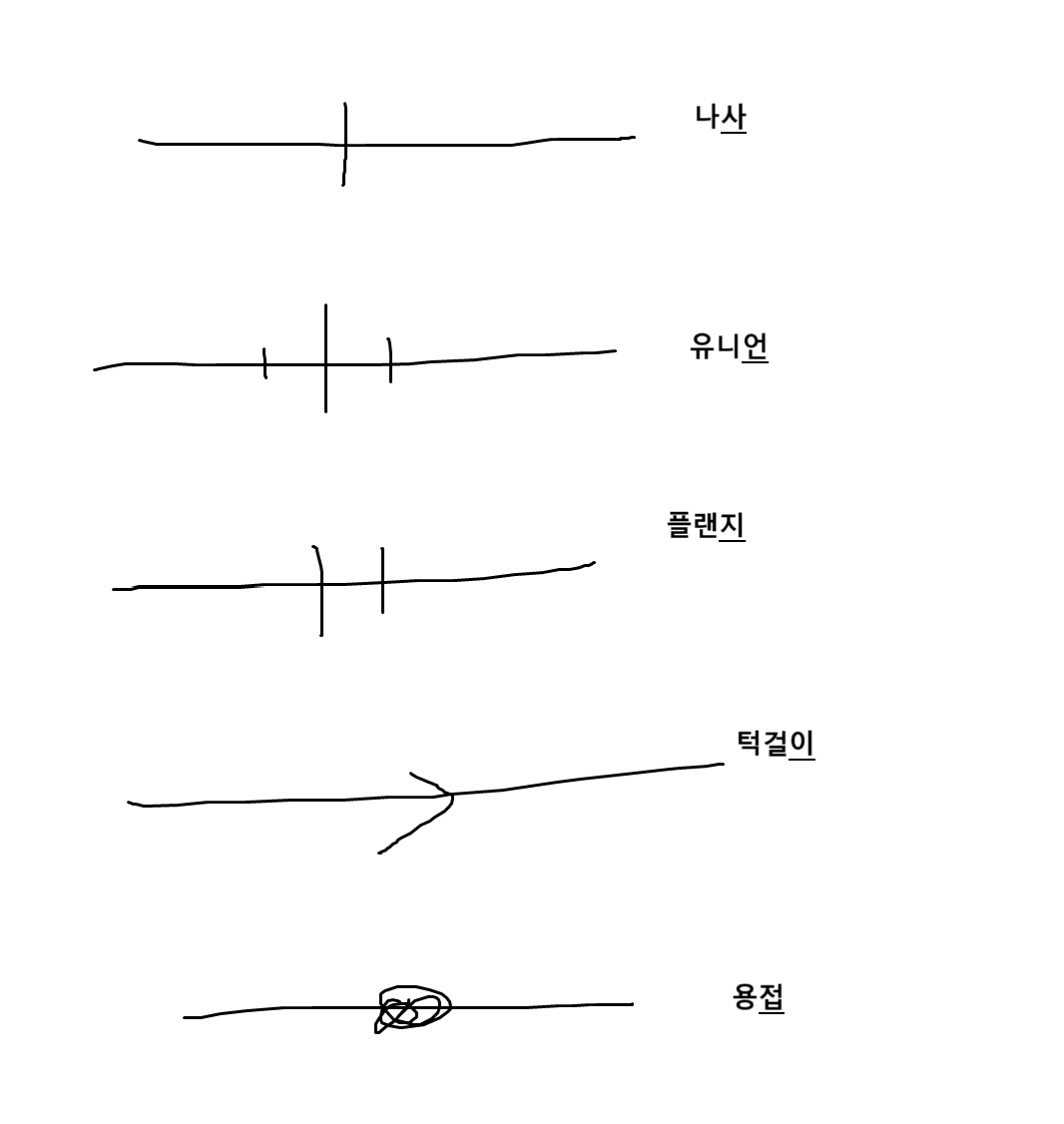

배ㅐ관이나 밸브 분해, 수리, 교체 등등 쉽게 하기 위해

(현열 + 잠열) X 배관 X 예열

녹,적,청,회 = 퓨즈의 용량, 정격전류

녹,적,청,황 = 차단기

팽창 밸브개도 중간 P1=P2+P3

팽창 밸브 개도 증가P1>P2+P3

팽창 밸브 개도 감소P1<P2+P3

실내 오염 공기를 배출기는 배기와

실내로 공급하는 신선외기를 열교환 하여

잠,현열 동시 회수 및 효율 상승

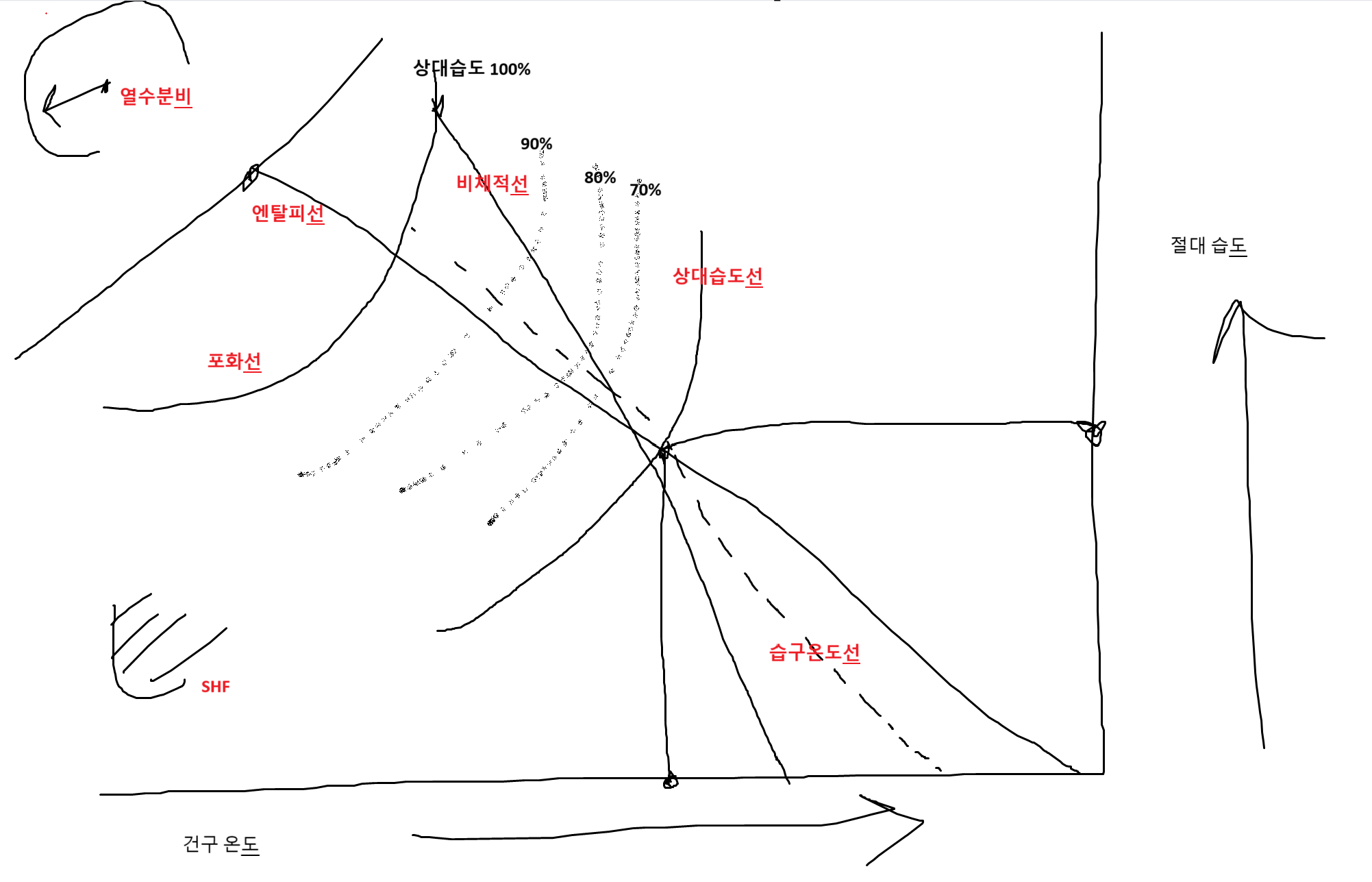

공기의 온도가 노점온도 이하가 되면 결로 발생

팽창밸브 대신 사용하며

응축기에서 나온 냉매를 교축팽창 시켜

저온저압 낮춘다

24시간 동안 0도 물 1톤을 0도 얼음으로 만들때

제거해야 할 기본적 열량

통풍저항 줄이기 위해 설치

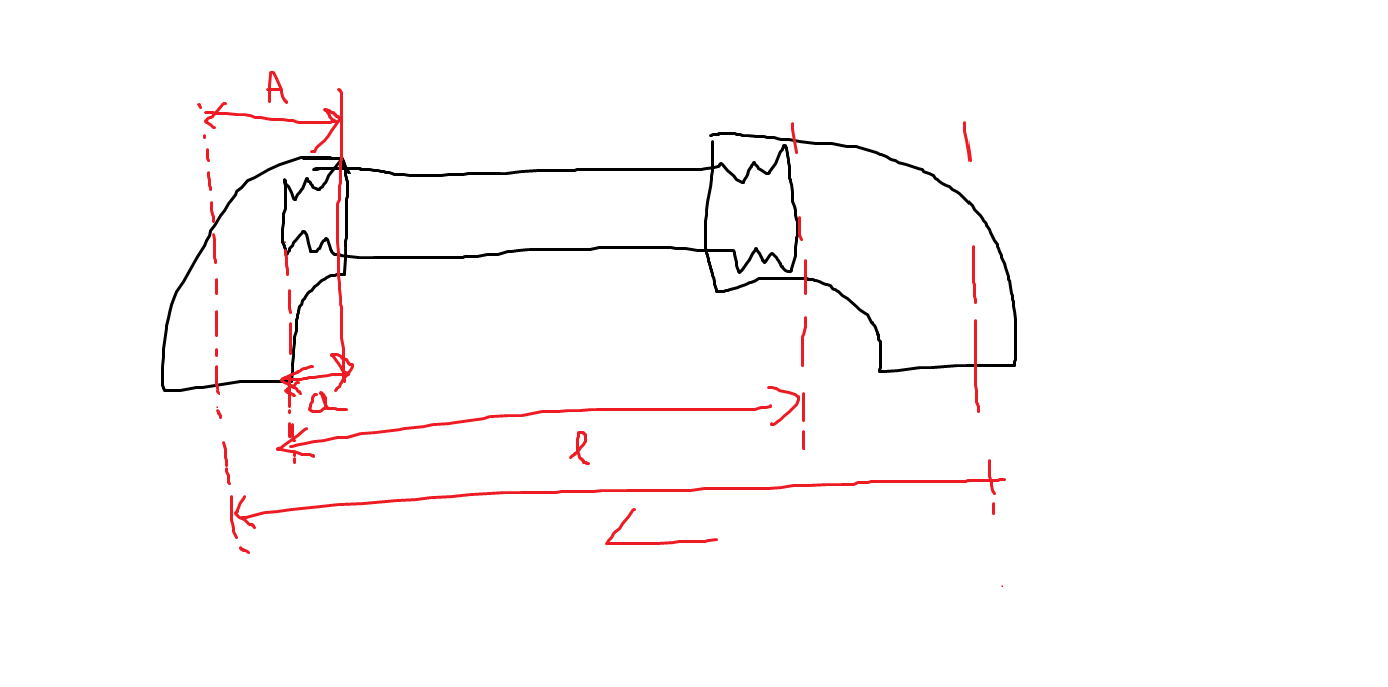

&=L-2(A-a)

과전류 발생시 전류를 차단해

회로를 보호

증발식 응축기 비산방지장치

어떤물질1kg가 지구온난화 기여하는 정도/이산화탄소가 (동일)

안전, 효율, 경제적 운전

조작부 > 제어부 > 표시부

검출부 > > 구동부

슬리브 이음(패킹)

스위블 이음 (2개이상 엘보, 나사이음)

벨로즈 이음

루프 이음 (용접이음)

찌그러진 동관을 펴는 기구

134 < 22 < 410 < 404

유입 공기를 일정하게 정류

엘리미네이터에 부착해 먼지 세정

스텐드파이프 부착해 물 미세 분무

비산 방지

응축기-증발기-흡수기-발생기

냉매 흡수제

nh3 h2o

물 가성소다

물 리튬브로마이드

정회전 하던 모터가 역회전 한다

(정역 운전회로)

이중 금속에 전기 접합시 열 발생 (펠티어)

이중 금속에 열(온도차) 줄시 전기 발생 (제백)

장치 부식

유탁액 현상( 오일이 섞이며 하얗게 보임)

증발온도 증가

흡입압력 저하

전열량이 적은 유체쪽에 핀을 부착하여

전열면적 넓히고 효율 증가

제어 회로의 고장이나 긴급상황시

소리의 의해 기계의 이상 유무 알리기 위한 장치

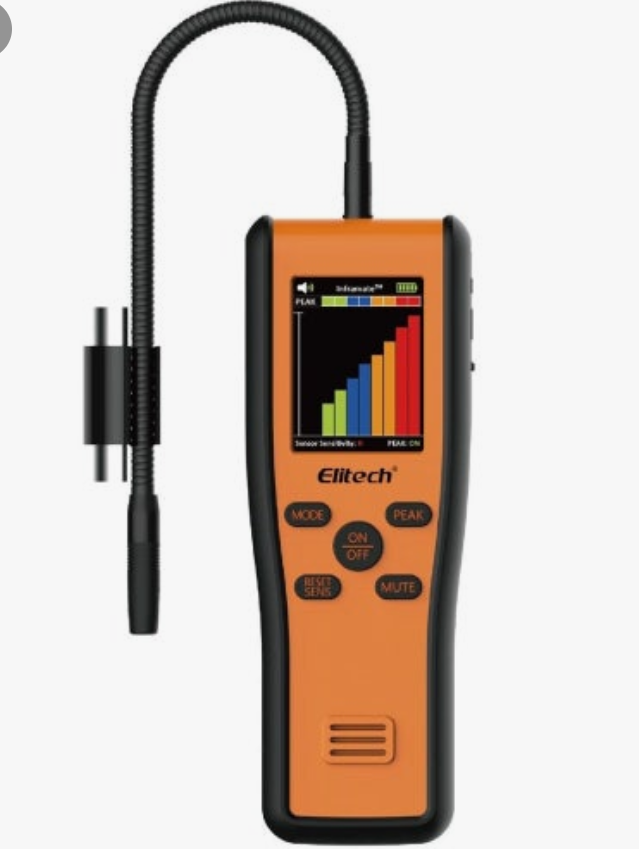

적외선 누설 탐지기

수분무식 - 물,온수 직접 공기중에 분무(원,초,분)

증기식 - 증기발생식 - 공기중 직접 공기 분무(전,전,적)

- 증기 공급식 - 외부에서 만들어진 증기 공급받음

기화식 - 수분을 증발해 가습(회,모,적)
