단답4 해설 페이지
1번
특고압 및 고압수전에서 대용량의 단상전기로 등의 사용으로 설비 부하평형의 제한에 따르기가 어려울 경우는 전기사업자와 협의하여 다음 각 호에 의하여 시설하는 것을 원칙으로 한다. 빈칸에 들어가는 말은?
(1) 단상 부하 1개의 경우는 _____ 접속에 의할 것. 다만, 300kVA를 초과하지 말 것
(2) 단상 부하 2개의 경우는 _____접속에 의할 것. 다만, 1개의 용량이 200kVA 이하인 경우는 부득이한 경우에 한하여 보통의 변압기 2대를 사용하여 별개의 선간에 부하를 접속 할 수 있다.
(3) 단상 부하 3개 이상인 경우는 가급적 선로전류가 _____ 이 되도록 각 선간에 부하를 접속할 것
(1) 2차 역V
(2) 스코트
(3) 평형
2번
전력용 콘덴서의 부속 설비인 방전코일과 직렬 리액터의 사용 목적은?
방전코일: 콘덴서에 축적된 잔류전하를 방전
직렬 리액터: 제 5고조파 제거하여 파형 개선
3번
접지 저항의 저감법 중 물리적 방법 4가지와 대지 저항률을 낮추기 위한 저감제의 구비조건 4가지
(1)물리적방법
접지극의 길이를 길게 한다
접지극의 병렬 접속
접지봉의 매설깊이를 깊게 한다
심타공법으로 시공한다.
(2)저감제의 구비조건
환경에 무해하며 안전할 것
양도체이고, 전극 부식 시키지 않을 것
지속성이 있을 것
작업성이 좋을 것
4번
배전선 전압을 조정하는 방법 3가지
[주유승]
주상 변압기 탭 조정
유도전압조정기
승압기
5번
차단기의 트립방식 4가지를 적고 설명하라.
직류전압 트립방식: 직류 전압을 트립 코일에 인가하여 트립하는 방식
콘덴서 트립방식: PT 1차측에 정류기를 부설하여 콘덴서를 충전하고 트립코일을 통하여 방전하여 차단기가 트립되는 방식
CT 트립방식: CT 2차 전류가 정해진 값보다 초과되었을 때 트립동작 하는 방식
부족 전압 트립방식: 1차측 전압이 정해진 값 이하로 떨어졌을 때 트립하는 방식
6번

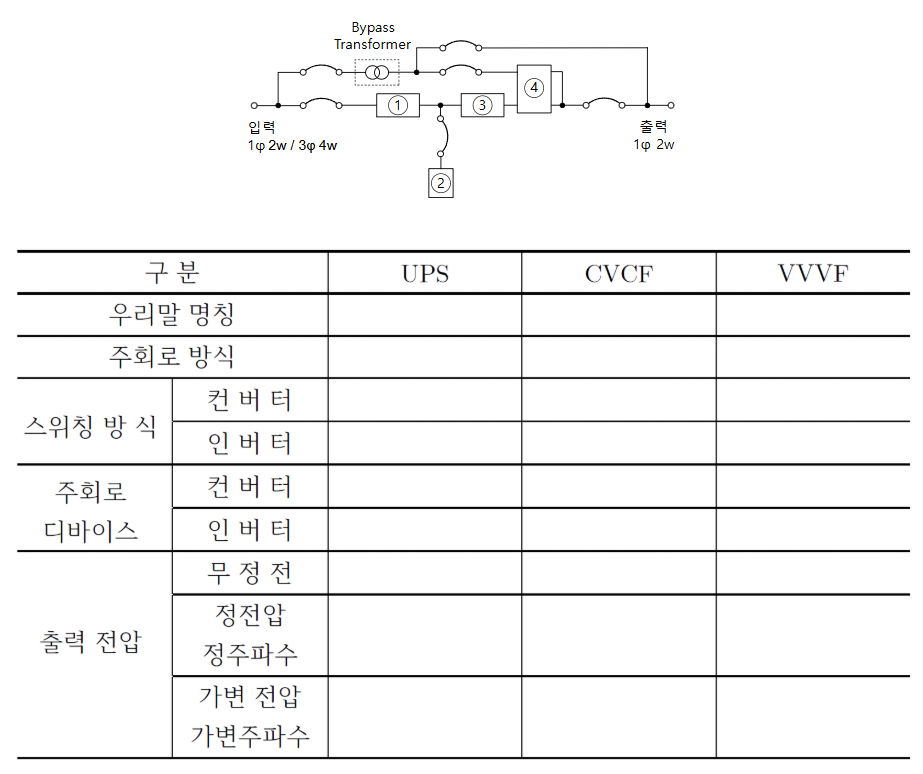

(1) 그림의 ①~④에 들어갈 기기 명칭을 쓰고 그 역할에 대해 설명하시오.
(2) Bypass Transformer를 설치하여 회로를 구성하는 이유를 설명하시오.
(3) 전원장치인 UPS,CVCF, VVVF 장치에 대한 비교표를 다음과 같이 구성할 때 빈칸을 채우시오. 단, 출력전원에 대하여서는 가능은 O 불가능은 X 표시
(1)
① 컨버터: AC를 DC로 변환
② 축전지: 충전 장치에 의해 변화된 직류 전력을 저장
③ 인버터: DC를 AC로 변환
④ 절체스위치: 상용전원 정전 시 인버터 회로로 절체 되어 부하에 무정전으로 전력 공급하기 위한 장치
(2) UPS나 축전지의 점검 또는 만일의 고장에 대해서도 교류 입력 전압과 부하 정격전압의 크기를 같게 하여 중요 부하에 응급적으로 상용교류전력을 공급하기 위한 회로

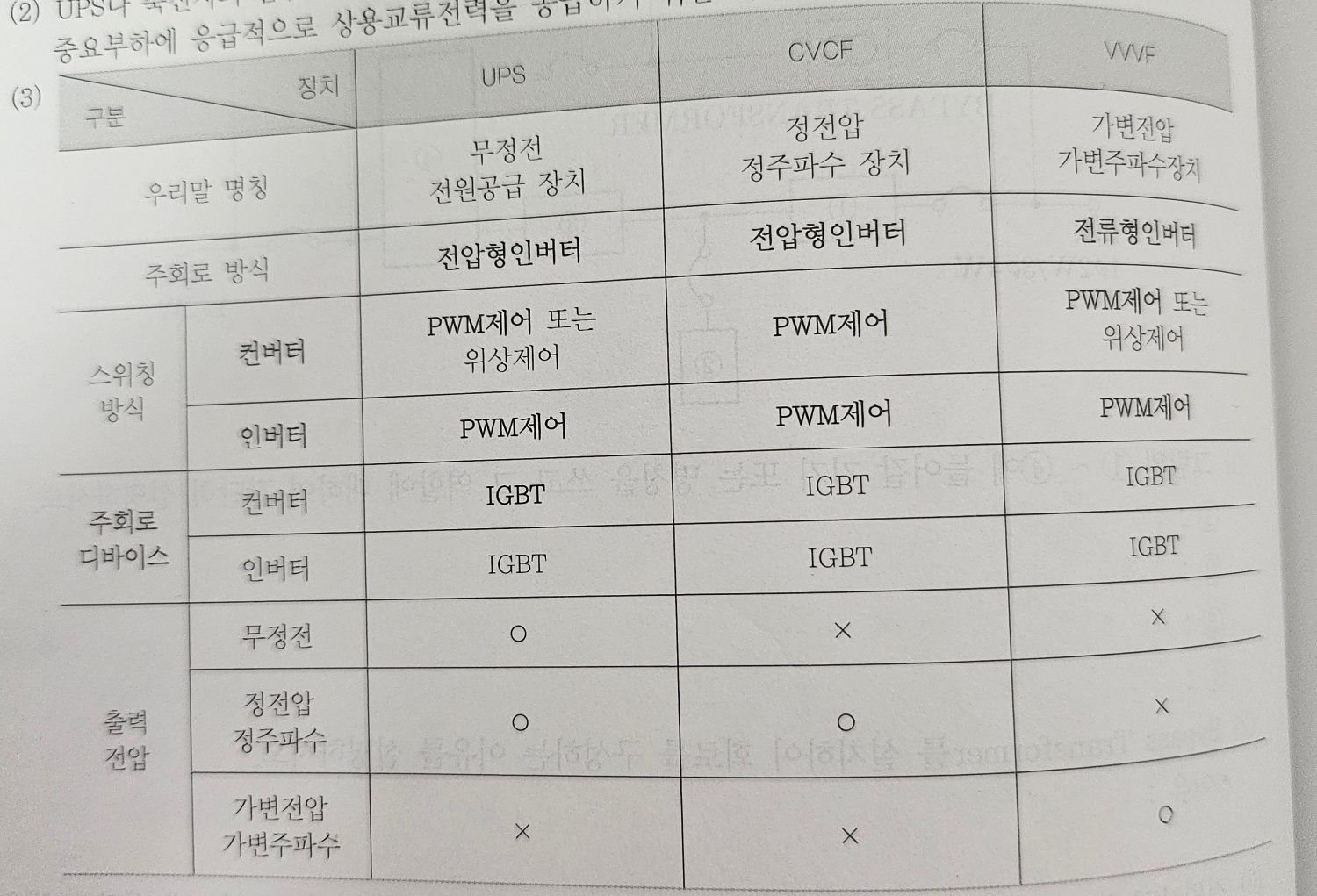

(3) 그림
7번
전력계통의 발전기, 변압기 등의 증설이나 송전선의 신 증설로 인하여 단락 지락 전류가 증가하여 송 변전 기기에의 손상이 증대되고, 부근에 있는 통신선의 유도장해가 증가하는 등의 문제점이 예상 된다. 따라서 이러한 문제점을 해결하기 위하여 전력계통의 단락용량의 경감대책을 세워야한다 대책 3가지 서술하라.
[한고모]
한류 리액터 설치
고 임피던스 기기 채택
모선 계통을 분리
8번
조명 설비의 깜박임 현상을 줄일 수 있는 조치
(1) 백열전등의 경우
(2) 3상 전원인 경우
(3) 전구가 2개씩인 방전등 기구
(1) 직류를 사용
(2) 전체 램프를 3군으로 나누어 각 군의 위상이 120˚가 되도록 한다
(3) 2등용으로 콘덴서, 코일 을 설치하여 위상차 발생시킨다
9번
교류용 적산 전력계에 대한 질문에 답하시오.
(1) 잠동(creeping)현상에 대하여 설명 하고 막기 위한 방법 2가지 쓰시오
(2) 적산전력계가 구비해야 할 전기적, 기계적, 성능상 특성을 5가지 쓰시오
(1) 무부하 상태에서 정격 주파수 및 정격 전압의 110% 를 인가하여 원판이 1회전 이상 회전하는 현상
대책: 원판에 작은 철편을 부착한다.
원판에 작은 구멍을 뚫는다.
(2)
오차 적을 것
온도나 주파수 변화에 보상 되도록 할 것
기계적 강도가 클 것
부하 특성이 좋을 것
과부하 내량이 클 것
10번
(1) 어느 광원의 광색이 어느 온도의 흑체의 광색과 같을 때 그 흑체의 온도를 무엇이라 하는가?
(2) 빛의 분광 특성이 색의 보임에 미치는 효과를 말하며, 동일한 색을 가진 것이라도 조명 하는 빛에 따라 다르게 보이는 특성은?
(1) 색온도
(2) 연색성
11번

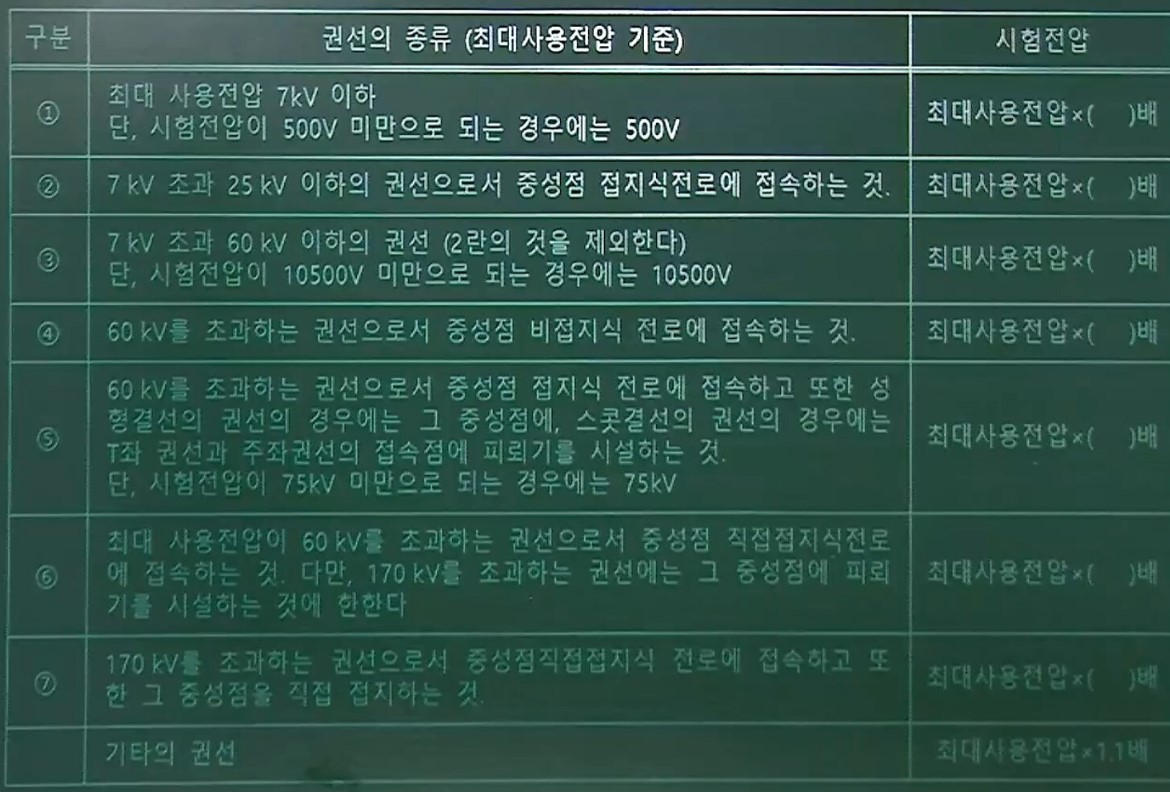

시험전압에 대한 내용을 빈칸에 적어라
1) 1.5
2) 0.92
3) 1.25
4) 1.25
5) 1.1
6) 0.72
7) 0.64
12번
접지공사 목적 3가지만 적어라
감전 방지
이상전압 억제
보호계전기의 동작 확보
13번
수전용 차단기와 과전류 계전기의 연동시험 시 시험전류를 가하기 전에 준비해야 하는 사항 3가지 적어라
과전류 계전기 및 차단기를 시험 장치와 연결
AS, VS 등으로 결선 및 동작 상태 확인
과전류 계전기 정정탭 설정
14번
배전용 변전소에 접지 공사를 하고자 한다.
접지 목적을 3가지로 요약하여 설명하고 중요한 접지 개소 4가지만 쓰시오
(1) 접지목적
(2) 접지개소
(1) 감전 방지
기기손상방지
보호게전기의 확실한 동작
(2) 일반기기 및 제어반 외함 접지
피뢰기 접지
피뢰침 접지
옥외 철주 및 경계책 접지
15번
단권변압기는 1차, 2차 양 회로에 공통된 권선 부분을 가진 변압기이다.
이러한 단권 변압기의 장점, 단점, 사용 용도 쓰시오
(1) 장점 3가지
(2) 단점 2가지
(3) 사용 용도 2가지
(1) 전압변동률이 작다.
전압비 클수록 동손 감소하여 효율이 좋다
부하 용량이 자기 정격용량 보다 커서 경제적이다.
(2) 단락전류가 크다
1차 권선과 2차 권선 사이에 절연이 되어있지않다.
(3) 배전선로의 승압 및 강압용 변압기
기동보상기용 변압기
