단답2 해설 페이지
1번
조명 설계 시 사용되는 용어 중 감광보상률이란?
광속의 감퇴를 고려한 광속의 여유분 정도
2번
지중 케이블의 고장점 탐지법 3가지와 각각의 사용 용도
1) 머레이 루프법: 1선 지락 사고 및 선간 단락 사고 시 측정
2) 펄스 측정법: 3선 단락 및 지락 사고 시 측정
3) 정전 브리지법: 단선 사고 시 측정
3번
사용 중인 UPS의 2차 측에 단락사고 등이 발생했을 경우 UPS와 고장회로를 분리하는 방식 3가지 적어라.
[배속반]
1) 배선용 차단기에 의한 보호
2) 속단 퓨즈에 의한 보호
3) 반도체 차단기에 의한 보호
4번
기계설비에 접속되어 있는 3상 교류 전동기는 용량의 대소에 관계없이 고장이 발생하면 여러 가지 면에서 문제가 발생한다. 전동기를 보호하기 위하여 과부하 보호 이외에 여러 가지 보호 장치가 구성되어진다. 3상 교류 전동기 보호를 위한 종류를 5가지만 적어라.
[비지 부탈계]
비율 차동 게전기
지락 계전기
부족 전압 게전기
탈조 보호 계전기
계자 상실 보호 계전기
[지역회단결]
지락보호
역상보호
회전자 구속보호
단락보호
결상보호
5번
계기용 변압기 1차 측 및 2차 측에 퓨즈를 부착하는지 여부를 밝히고, 퓨즈를 부착하는 경우에 그 이유를 간단히 서술하시오.
여부: 1차측 및 2차측에 부착한다.
이유: 1차측에는 과전압에 대한 보호
2차측엔 부하의 단락 및 과부하에 의한 보호
6번
다음과 같은 저항 측정하는 방법이나 측정계기를 서술하시오.
(1) 굵은 나전선의 저항
(2) 수천 옴의 가는 전선의 저항
(3) 전해액의 저항
(4) 옥내 전등선의 절연저항
(1): 캘빈더블 브리지
(2): 휘스톤 브리지
(3): 콜라우시 브리지
(4): 메거
7번
릴레이 시퀀스와 무접점 시퀀스에 사용되는 전자릴레이와 무접점릴레이를 비교 할 때 전자릴레이의 장점, 단점 5가지
(1) 장점
(2) 단점
(1) 장점
과부하 내량 크다
온도 특성이 좋다
전기적 잡음 없이 입출력 분리 가능
가격이 싸다
부하가 큰 전력을 인출 가능
(2) 단점
소비 전력이 크다
소형화의 한계
응답 속도 느림
가동 접촉부 수명 짧다
충격, 진동에 약하다
8번

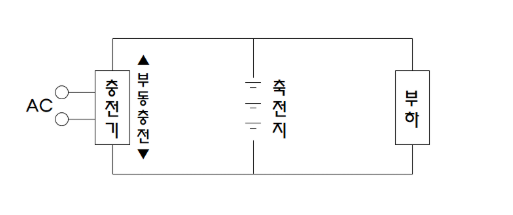

축전지의 충전 방식으로 가장 많이 사용되는 부동 충전 방식에 대해 설명하고, 부동 충전 방식의 설비에 대한 개략적인 회로도를 그리시오.
설명: 충전기가 축전지의 자가 방전을 보충하고 부하로 전력 공급. 일시적으로 부하로 전력이 공급이 어려울 때 축전지에서 부하로 전력 공급
9번
연축전지와 알칼리 축전지를 비교할 때 알칼리 축전지의 장점 2가지와 단점 1가지 쓰시오 (단, 수명 가격 제외)
(1)장점: 충전 방전 특성이 양호
방전 시 전압 변동 작다
(2)단점: 충전용량이 작고 단자전압이 낮다
10번
단상 유도전동기
(1) 기동 방식 4가지만 쓰시오
(2) 분상 기동형 단상 유도전동기의 회전 방향을 바꾸려면 어떻게 하면 되는가?
(3) 단상 유도전동기의 절연을 E종 절연물로 하였을 경우 허용 최고온도는 몇 인가?
(1) [반콘분셰]
반발기동형, 반발유도형, 콘덴서기동형, 분상기동형, 셰이딩코일형
(2) 기동권선을 반대로 접속
(3) 120℃
11번
자가용 전기 설비의 중요 검사(시험) 사항 3가지
[절절접]
절연 저항 시험
절연 내력 시험
접지 저항 시험
12번
적외선전구에 대한 질문 답하시오
(1) 주로 어떤 용도에 사용되는가?
(2) 주로 몇 W 정도의 크기로 사용되는가?
(3) 효율은 몇 %정도 되는가?
(4)필라멘트의 온도는 절대 온도로 몇 [˚K] 정도 인가?
(5)적외선 전구에서 가장 많이 나오는 빛의 파장은 몇 [㎛]인가?
(1) 적외선에 의한 가열 및 건조
(2) 250W
(3) 75%
(4) 2500˚K
(5) 1~3 ㎛
13번
건축물의 전기 설비 중 간선의 설계 시 고려사항 5가지
전기 방식 및 배전방식
장래의 증축계획 유무
공장 등의 경우 부하 사용 상태나 수용률
간선 경로에 대한 위치나 넓이
수직 수평 경로상의 관통부분
점검구에 관한 사항
14번
최대전력 억제방법 3가지
최대부하의 억제
최대부하의 이전
전략적 소비절약
심야부하 창출
15번
다음 용어의 정의를 쓰시오.
(1)중성선
(2)분기회로
(3)등전위본딩
(1)중성선: 다선식전로에서 전원의 중성극에 접속된 전선
(2)분기회로: 간선에서 분기하여 분기과전류차단기를 거쳐서 부하에 이르는 사이의 배선
(3)등전위본딩: 등전위성을 얻기 위해 전선 간을 전기적으로 접속하는 조치
