2학년 1학기 공기조화 해설 페이지

기화식(증발식) 가습장치의 종류로 옳은 것은?

원심식, 초음파식, 분무식

전열식, 전극식, 적외선식

과열증기식, 분무식, 원심식

회전식, 모세관식, 적하식

덕트 병용 팬 코일 유닛(fan coil unit)방식의 특징이 아닌 것은?

열부하가 큰 실에 대해서도 열부하의 대부분을 수배관으 로 처리할 수 있으므로 덕트 치수가 적게 된다.

각 실 부하 변동을 용이하게 처리할 수 있다.

각 유닛의 수동제어가 가능하다.

청정구역에 많이 사용된다.

중앙식(전공기) 공기조화 방식의 특징에 관한 설명으로 틀 린 것은?

중앙집중식이므로 운전, 보수관리를 집중화할 수 있다.

대형 건물에 적합하며 외기냉방이 가능하다.

덕트가 대형이고 개별식에 비해 설치 공간이 크다.

송풍 동력이 적고 겨울철 가습하기가 어렵다.

온수난방에 대한 설명으로 옳지 않은 것은?

온수난방의 주 이용 열은 잠열이다.

열용량이 커서 예열 시간이 길다.

증기난방에 비해 비교적 높은 쾌감도를 얻을 수 있다.

온수의 온도에 따라 저온수식과 고온수식으로 분류한다.

급수온도 35℃에서 증기압력 15kg/cm2, 온도 400℃의 증기 를 40kg/h 발생시키는 보일러의 마력(HP)은? (단, 15kg/cm2, 400℃에서 과열증기 엔탈피는 784.2kcal/kg이 다.)

2.43

2.62

3.55

3.72

가열코일을 흐르는 증기의 온도를 ts, 가열코일 입구공기온 도를 t1, 출구공기온도를 t2라고 할 때 산술평균온도식으로 옳은 것은?

1

2

t2-t1

3

t1+t2

4

송풍기 특성곡선에서 송풍기의 운전점에 대한 설명으로 옳 은 것은?

압력곡선과 저항곡선의 교차점

효율곡선과 압력곡선의 교차점

축동력곡선과 효율곡선의 교차점

저항곡선과 축동력곡선의 교차점

콜드 드래프트(cold draft) 현상이 가중되는 원인으로 가장 거리가 먼 것은?

인체 주위의 공기온도가 너무 낮을 때

인체 주위의 기류속도가 작을 때

주위 공기의 습도가 낮을 때

주위 벽면의 온도가 낮을 때

냉방부하 종류 중 현열로만 이루어진 부하는?

조명에서의 발생 열

인체에서의 발생 열

문틈에서의 틈새 바람

실내기구에서의 발생 열

다음 중 필터의 모양은 패널형, 지그재그형, 바이패스형 등이 있으며, 유해가스나 냄새를 제거할 수 있는 것은?

건식 여과기

점성식 여과기

전자식 여과기

활성탄 여과기

덕트의 분기점에서 풍량을 조절하기 위하여 설치하는 댐퍼 는 어느 것인가?

방화 댐퍼

스플릿 댐퍼

볼륨 댐퍼

터닝 베인

다음 중 천장형으로서 취출기류의 확산성이 가장 큰 취출 구는?

펑커루버

아네모스탯

에어커튼

고정날개 그릴

실내 냉난방 부하 계산에 관한 내용으로 설명이 부적당한 것은?

열부하 구성 요소 중 실내 부하는 유리면 부하, 구조체 부하, 틈새바람 부하, 내부 칸막이 부하 및 실내 발열 부하로 구성된다.

열부하 계산의 목적은 실내 부하의 상태, 덕트나 배관 의 크기 등을 구하기 위한 기초가 된다.

최대 난방 부하란 실내에서 발생되는 부하가 1일 중 가 장 크게 되는 시각의 부하로서 저녁에 발생한다.

냉방 부하란 쾌적한 실내 환경을 유지하기 위하여 여름 철 실내 공기를 냉각, 감습시켜 제거하여야 할 열량을 의미한다.

지하철 터널 환기의 열부하에 대한 종류로 가장 거리가 먼 것은?

열차주행에 의한 발열

열차 제동 발생 열량

보조기기에 의한 발열

열차 냉방기에 의한 발열

실내온도가 25℃이고, 실내 절대습도가 0.0165kg/kg의 조 건에서 틈새바람에 의한 침입 외기량이 200L/s일때 현열 부하와 잠열부하는? (단, 실외온도 35℃, 실외 절대습도 0.0321kg/kg, 공기의 비열 1.01kJ/kg·K, 물의 증발잠열 2501kJ/kg이다.)

현열부하 2.42kW, 잠열부하 7.803kW

현열부하 2.42kW, 잠열부하 9.364kW

현열부하 2.825kW, 잠열부하 10.144kW

현열부하 2.825kW, 잠열부하 10.924kW

다음 그림의 방열기 도시기호 중 ‘W-H’가 나타내는 의미 는 무엇인가?

방열기 쪽수

방열기 높이

방열기 종류(형식)

연결배관의 종류

가변풍량(VAV) 방식에 관한 설명으로 틀린 것은?

각 방의 온도를 개별적으로 제어할 수 있다.

연간 송풍 동력이 정풍량 방식보다 적다.

부하의 증가에 대해서 유연성이 있다.

동시 부하율을 고려하여 용량을 결정하기 때문에 설비 용량이 크다.

다음 중 라인형 취출구의 종류가 아닌 것은?

캄라인형

다공판형

펑커루버형

슬롯형

덕트의 치수 결정법에 대한 설명으로 옳은 것은?

등속법은 각 구간마다 압력손실이 같다.

등마찰 손실법에서 풍량이 10000m3/h 이상이 되면 정 압재취득법으로 하기도 한다.

정압재취득법은 취출구 직전의 정압이 대략 일정한 값 으로 된다.

등마찰 손실법에서 각 구간마다 압력손실을 같게 해서 는 안 된다.

실내의 현열부하가 7500kcal/h, 실내와 말단장치(diffuser) 의 온도가 각각 27℃, 17℃일 때 송풍량은?

3125kg/h

2586kg/h

2325kg/h

2186kg/h

극간풍의 풍량을 계산하는 방법으로 틀린 것은?

환기 횟수에 의한 방법

극간 길이에 의한 방법

창 면적에 의한 방법

재실 인원수에 의한 방법

환기와 배연에 관한 설명으로 틀린 것은?

환기란 실내의 공기를 차거나 따뜻하게 만들기 위한 것이다.

환기는 급기 또는 배기를 통하여 이루어진다.

환기는 자연적인 방법, 기계적인 방법이 있다.

배연 설비란 화재 초기에 발생하는 연기를 제거하기 위한 설비이다.

공기조화방식 분류 중 전공기방식이 아닌 것은?

멀티존 유닛방식

변풍량 재열식

유인유닛방식

정풍량식

다음 분류 중 천장 취출방식이 아닌 것은?

아네모스탯형

브리즈 라인형

팬형

유니버설형

다음 중 엔탈피의 단위는?

kcal/kg·℃

kcal/kg

kcal/m2·h·℃

kcal/m·h·℃

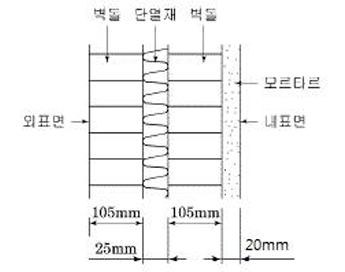

다음의 표시된 백체의 열관류율은? (단, 내표면의 열전달률 ai=8kcal/m2·h·℃, 외표면의 열전도율 ao=20kcal/m2·h·℃, 벽 돌의 열전도율 λa=0.5kcal/m·h·℃, 단열재의 열전도율 λ b=0.03kcal/m·h·℃, 모르터의 열전도율 λc=0.62kcal/m·h·℃ 이다.)

0.685kcal/m2·h·℃

0.778kcal/m2·h·℃

0.813kcal/m2·h·℃

1,460kcal/m2·h·℃

다음 중 현열부하에만 영향을 주는 것은?

건구온도

절대습도

비체적

상대습도

전열량의 변화와 절대습도 변화의 비율을 무엇이라고 하는가?

현열비

포화비

열수분비

절대비

유인 유닛 공조방식에 대한 설명으로 옳은 것은?

실내환경 변화에 대응이 어렵다.

덕트 공간이 비교적 크다.

각 실의 제어가 어렵다.

회전부분이 없어 동력(전기) 배선이 필요없다.

습공기 선도상에서 확인할 수 있는 사항이 아닌 것은?

노점 온도

습공기의 엔탈피

효과 온도

수증기 분압

공기조화의 냉수코일을 설계하고자 할 때의 설명으로 틀린 것은?

코일을 통과하는 물의 속도는 1m/s 정도가 되도록 한다.

코일 출입구의 수온 차는 대개 5~10℃ 정도가 되도록 한다.

공기와 물의 흐름은 병류(평행류)로 하는 것이 대수평균 온도차가 크게 된다.

코일의 모양은 효율을 고려하여 가능한 한 정방형으로 본다.

전공기식 공기조화에 관한 설명으로 틀린 것은?

덕트가 소형으로 되므로 스페이스가 작게 된다.

송풍량이 충분하므로 실내공기의 오염이 적다.

중앙집중식이므로 운전, 보수관리를 집중화할 수 있다.

병원의 수술실과 같이 높은 공기의 청정도를 요구하는 곳에 적합하다.

펌프를 작동원리에 따라 분류할 때 왕복펌프에 해당되지 않는 것은?

피스톤 펌프

베인 펌프

다이어프램 펌프

플런저 펌프

다음과 같은 사무실에서 방열기 설치위치로 가장 적당한 것 은?

[㉠, ㉡]

[㉡, ㉤]

[㉢, ㉣]

[㉣, ㉥]

덕트의 설계법을 순서대로 나열한 것 중 가장 바르게 연결 한 것은?

송풍량 결정 - 덕트경로 결정 - 덕트치수 결정 - 취출 구 및 흡입구 위치결정 - 송풍기 선정 - 설계도 작성

송풍량 결정 - 취출구 및 흡입구 위치 결정 - 덕트경로 설정 - 덕트치수 결정 - 송풍기 선정 - 설계도 작성

덕트치수 결정 - 송풍량 결정 - 덕트경로 결정 - 취출구 및 흡입구 위치 결정 - 송풍기 선정 - 설계도 작성

덕트치수 결정 - 덕트경로 결정 - 취출구 및 흡입구위치 결정 - 송풍량 결정 - 송풍기 선정 - 설계도 작성

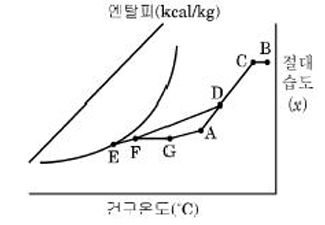

다음의 습공기 선도상에서 E-F는 무엇을 나타내는 것인가?

가습

재열

CF(Contact Factor)

BF(By-pass Factor)

공조용 가습장치 중 수분무식에 해당하지 않는 것은?

원심식

초음파식

분무식

적하식

덕트의 직관부를 통해 공기가 흐를 때 발생하는 마찰저항에 대한 설명 중 틀린 것은?

관의 마찰 저항계수에 비례한다.

덕트의 지름에 반비례한다.

공기의 평균속도의 제곱에 비례한다.

중력 가속도의 2배에 비례한다.

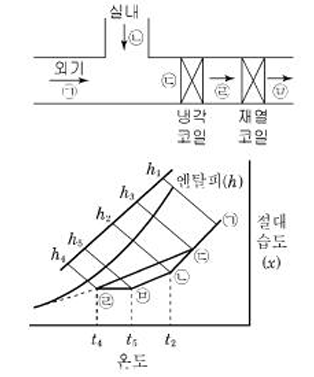

다음 장치도 및 t-x선도와 같이 공기를 혼합하여 냉각, 재열 한 후 실내로 보낸다. 여기서, 외기부하를 나타내는 식은? (단, 혼합공기량은 G(kg/h)이다.)

q=G(h3-h4)

q=G(h1-h3)

q=G(h5-h4)

q=G(h3-h2)

습공기를 냉각하게 되면 공기의 상태가 변화한다. 이때 증가하는 상태값은?

건구온도

습구온도

상대습도

엔탈피

여과기를 여과작용에 의해 분류할 때 해당되는 것이 아닌 것은?

충돌 점착식

자동 재생식

건성 여과식

활성탄 흡착식

풍량 600m3/min, 정압 60mmAq, 회전수 500rpm의 특성을 갖는 송풍기의 회전수를 600rpm으로 증가하였을때 동력은? (단, 정압효율은 50%이다.)

약 12.1kW

약 18.2kW

약 20.3kW

약 24.5kW

통과 풍량이 350m3/min일 때 표준 유닛형 에어필터의 수는 약 몇 개인인가? (단, 통과 풍속은 1.5m/s, 통과면적은 0.5m2이며, 유효면적은 85%이다.)

4개

6개

8개

10개

가스난방에 있어서 총 손실열량이 300000kcal/h, 가스의 발 열량이 6000kcal/m3, 가스소요량이 70m3/h일 때 가스 스토브의 효율은?

약 71%

역 80%

역 85%

약 90%

제습장치에 대한 설명으로 틀린 것은?

냉각식 제습장치는 처리공기를 노점 온도 이하로 냉각시켜 수증기를 응축시킨다.

일반 공조에서는 공조기에 냉각코일을 채용하므로 별도의 제습장치가 없다.

제습방법은 냉각식, 압축식, 흡수식, 흡착식이 있으나 대부분 냉각식을 사용한다.

에어와셔방식은 냉각식으로 소형이고 수처리가 편리하여 많이 채용된다.

온수보일러의 상당방열면적이 110m2일 때, 환산증발량은?

약 91.8kg/h

약 112.2kg/h

약 132.6kg/h

약 153.0kg/h

지하상가의 공조방식을 결정 시 고려해야 할 내용으로 틀린 것은?

취기를 발하는 점포는 확산되지 않도록 한다.

각 점포마다 어느 정도의 온도조절을 할 수 있게 한다.

음식점에서는 배기가 필요하므로 풍량 밸런스를 고려하여 채용한다.

공공지하보도 부분과 점포부분은 동일 계통으로 한다.

각 실마다 전기스토브나 기름난로 등을 설치하여 난방을 하 는 방식은?

온돌난방

중앙난방

지역난방

개별난방

공기조화 부하의 종류 중 실내부하와 장치부하에 해당 되지 않는 것은?

사무기기나 인체를 통해 실내에서 발생하는 열

외부의 고온 기류가 실내로 들어오는 열

덕트에서의 손실 열

펌프동력에서의 취득 열

엔탈피 13.1kcal/kg인 300m3/h의 공기를 엔탈피 9kcal/kg 의 공기로 냉각시킬 때 제거 열량은? (단, 공기의 밀도는 1.2kg/m3이다.)

1476kcal/h

1538kcal/h

1879kcal/h

1984kcal/h

공조기 내에 흐르는 냉·온수 코일의 유량이 많아서 코일 내 에 유속이 너무 클 때 적절한 코일은?

풀서킷(full circuit coil)

더블서킷 코일(double circuit coil)

하프서킷 코일(half circuit coil)

슬로서킷 코일(slow circuit coil)

에어와셔에서 분무하는 냉수의 온도가 공기의 노점 온도보 다 높을 경우 공기의 온도와 절대습도의 변화는?

온도는 올라가고, 절대습도는 증가한다.

온도는 올라가고, 절대습도는 감소한다.

온도는 내려가고, 절대습도는 증가한다.

온도는 내려가고, 절대습도는 감소한다.

가습방식에 따른 방식 중 수분무식에 해당하는 것은?

회전식

원심식

모세관식

적하식

공조장치의 공기 여과기에서 에어필터 효율의 측정법이 아닌 것은?

중량법

변색도법(비색법)

집진법

DOP법

보일러의 종류 중 원통보일러의 분류에 해당되지 않는 것 은?

폐열 보일러

입형 보일러

노통 보일러

연관 보일러

다음 수증기의 분압 표시로 옳은 것은? (단, Pw: 습공기 중 의 수증기의 분압, Ps: 동일온도의 포화증기의 분압, : 상대습도)

1

2

3

4

축류 취출구로서 노즐을 분기덕트에 접속하여 급기를 취출 하는 방식으로 구조가 간단하며 도달거리가 긴것은?

펑커루버

아네모스탯형

노즐형

팬형

중앙에 냉동기를 설치하는 방식과 비교하여 덕트병용 패키 지 공조방식에 대한 설명으로 틀린 것은?

기계실 공간이 적게 필요하다.

운전에 필요한 전문 기술자가 필요 없다.

설치비가 중앙식에 비해 적게 든다.

실내 설치 시 급기를 위한 덕트 샤프트가 필요하다.

전공기 방식의 특징에 관한 설명으로 틀린 것은?

송풍량이 충분하므로 실내공기의 오염이 적다.

리턴 팬을 설치하면 외기냉방이 가능하다.

중앙집중식이므로 운전, 보수관리를 집중화할 수 있다.

큰 부하의 실에 대해서도 덕트가 작게 되어 설치공간이 적다.

난방부하 계산 시 침입외기에 의한 열손실로 가장 거리가 먼 것은?

현열에 의한 열손실

잠열에 의한 열손실

클로 공간(crawl space)의 열손실

굴뚝효과에 의한 열손실
