모두CBT | 국가고시 실기시험 부시기!
03. (13%) 골재 시험 해설 페이지
1번
(기06,15, 4점) 콘크리트용 골재의 조립률을 계산하기 위해 사용하는 표준체의 호칭 치수(KSF2523) 10개를 큰 순서대로 쓰시오.
75mm, 40mm, 20mm, 10mm, 5mm, 2.5mm, 1.2mm, 0.6mm, 0.3mm, 0.15mm
2번

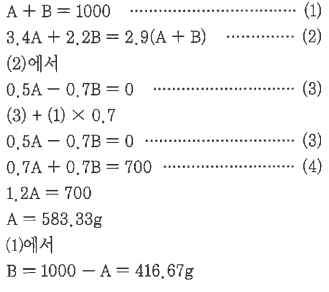

(기08,10, 4점) 잔골재 A의 조립률이 3.4이고 잔골재 B의 조립률이 2.2이다. 이 두 잔골재의 조립률이 적당하지 않아 조립률 2.9인 혼합 골재 1000g을 만들고자 할 때 잔골재 A, B는 각각 몇 g씩 혼합하여야 하는지 계산하시오.
3번
(산09, 4점) 골재의 체가름 시험에서 조립률을 구하기 위해 사용되는 표준체 10가지를 큰 순서대로 쓰시오.
75mm, 40mm, 20mm, 10mm, 5mm, 2.5mm, 1.2mm, 0.6mm, 0.3mm, 0.15mm
4번

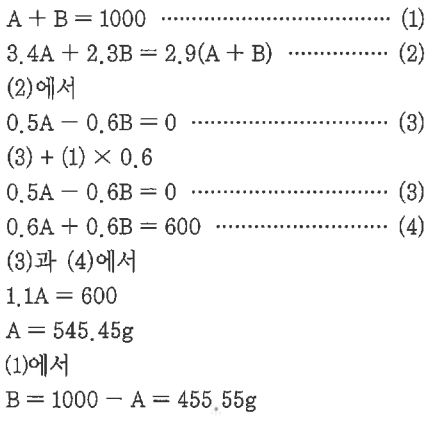

(기13, 4점) 잔골재 A의 조립률이 3.4이고 잔골재 B의 조립률이 2.3이다. 이 두 잔골재의 조립률이 적당하지 않아 조립률 2.9인 혼합 골재 1000g을 만들고자 할 때 잔골재 A, B는 각각 몇 g씩 혼합하여야 하는지 계산하시오.
5번

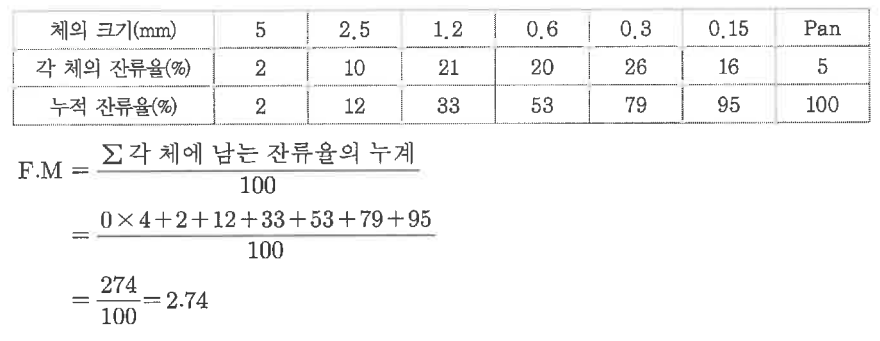

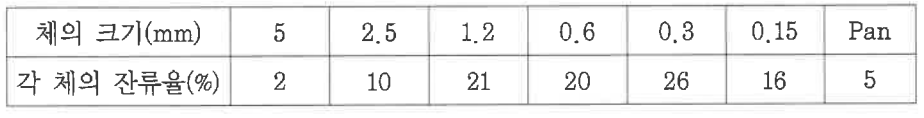

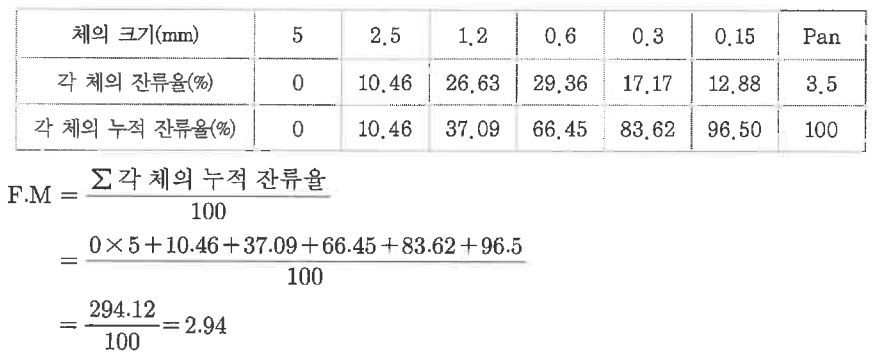

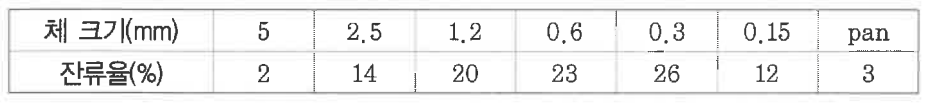

(산05,12, 4점) 잔골재 체가름 시험 결과 각 체의 잔류율이 다음과 같다. 조립률을 구하시오. (단, 10mm 체 이상의 잔류량은 0이다.)

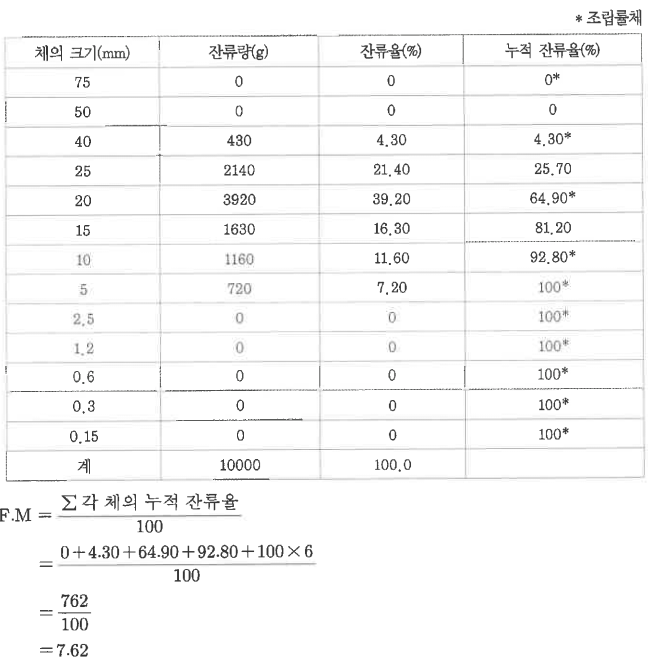

6번

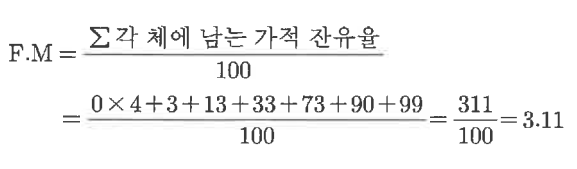

(산08, 4점) 잔골재 체가름 시험 결과 잔류율이 다음과 같을 때 잔골재의 조립률을 구하시오.
7번

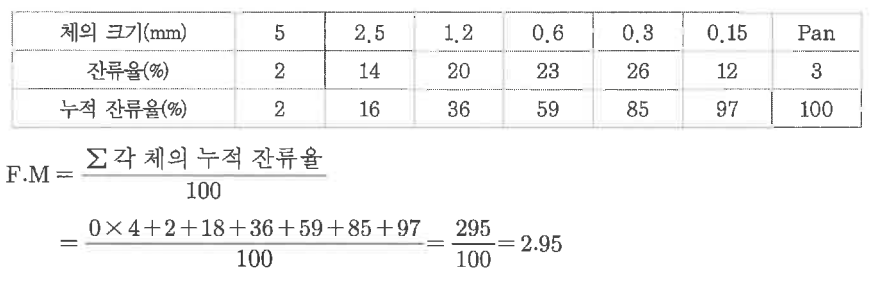

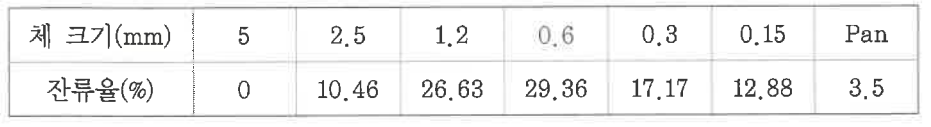

(산10, 4점) 잔골재의 체가름 시험 결과 각 체의 잔류율이 다음과 같다면, 이 골재의 조립률이 얼마인지 구하시오. (단, 10mm 이상 체의 잔류율은 0이다.)
8번

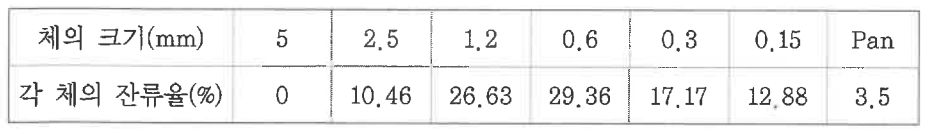

(산07, 4점) 잔골재의 체가름 시험 결과 각 체의 잔류율이 다음과 같다면, 이 골재의 조립률이 얼마인지 구하시오. (단, 10mm 이상 체의 잔류율은 0이다.)
9번

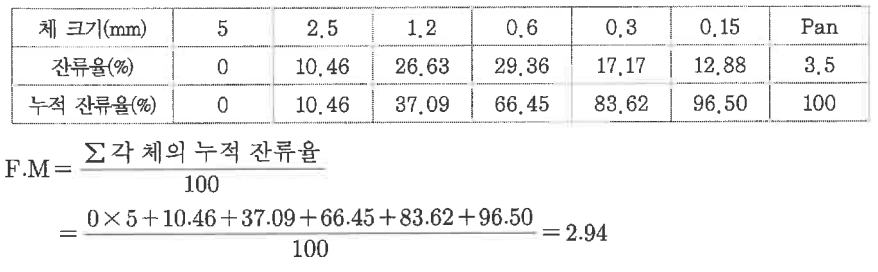

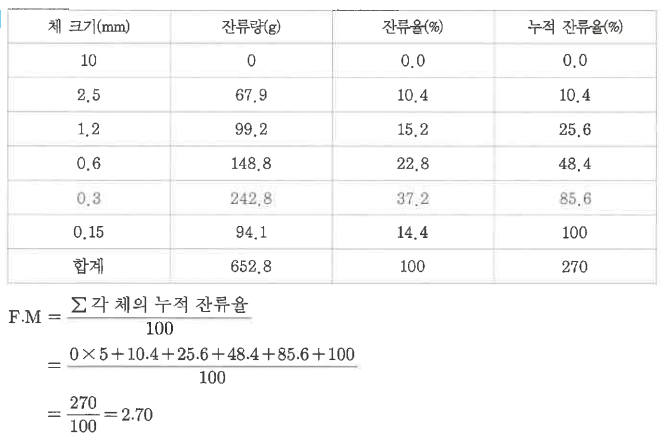

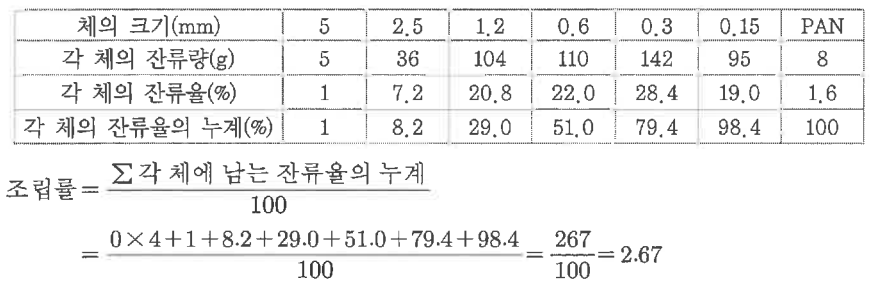

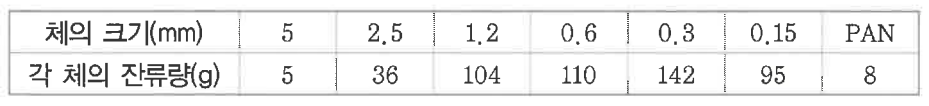

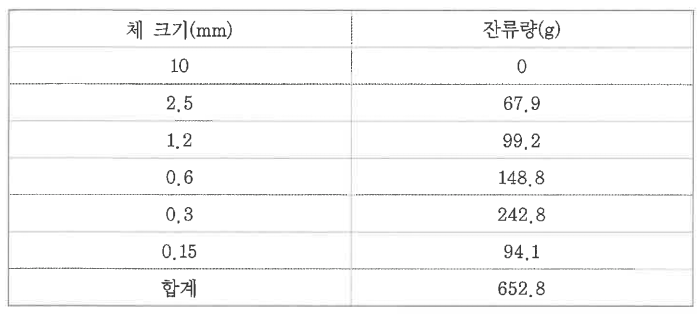

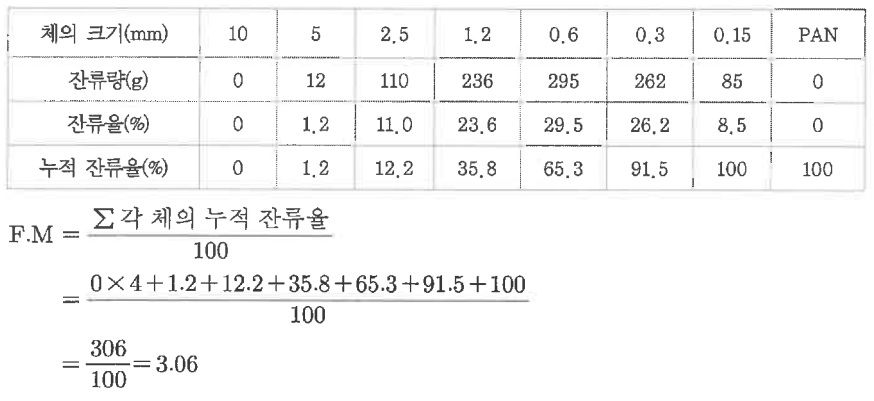

(기09, 4점) 잔골재 체가름 시험을 한 결과 각 체의 잔류량은 다음과 같다. 잔골재의 조립률을 구하시오. (단, 10mm 이상 체의 잔류율은 0이다.)
10번

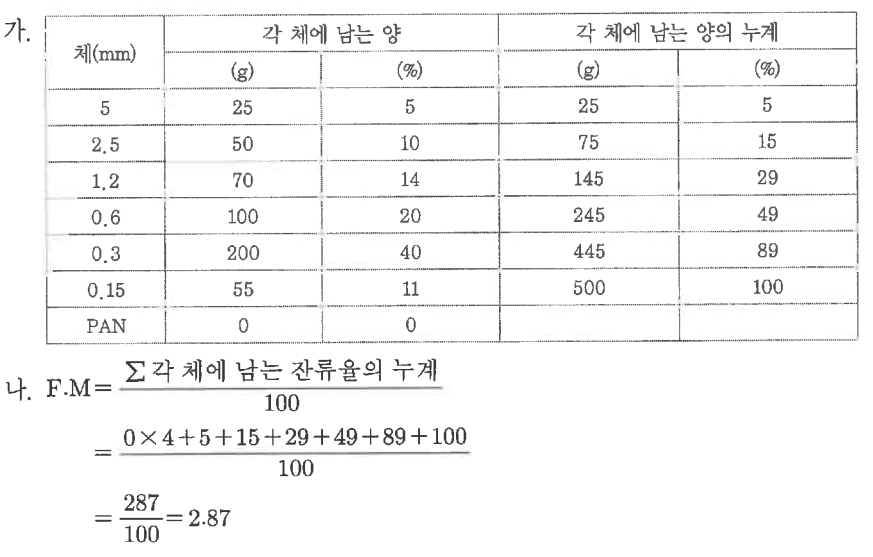

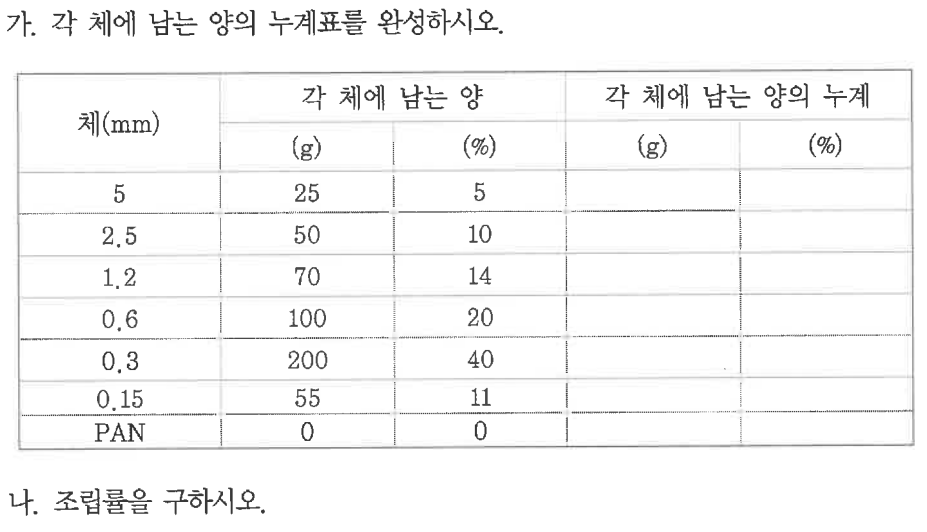

(산09,11, 6점) 어떤 잔골재에 대해 체가름 시험을 한 결과가 다음과 같다. 체가름 시험 결과표를 이용하여 다음 물음에 답하시오.
11번
(산07,10, 4점) 잔골재의 체가름 시험 결과 각 체의 잔류율이 다음과 같다면, 이 골재의 조립률이 얼마인지 구하시오. (단, 10mm 이상 체의 잔류율은 0이다.)
12번

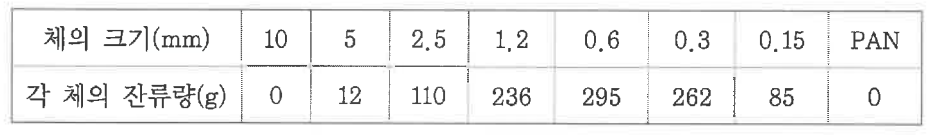

(산05, 4점) 잔골재 체가름 시험을 한 결과 각 체의 잔류량은 다음과 같다. 잔골재의 조립률을 구하시오. (단, 10mm 이상 체의 잔량은 0이다.)
13번

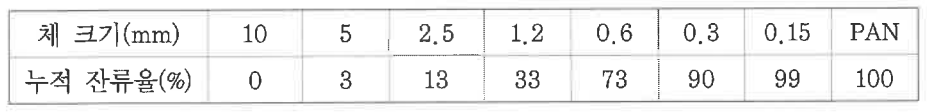

(기09, 4점) 잔골재의 체가름 시험 결과가 다음과 같은 경우에 잔골재의 조립률을 구하시오.
14번
(기05, 4점) 콘크리트용 잔골재의 체가름 시험 결과 각 체의 잔류율이 다음과 같다. 조립률을 구하시오.
15번

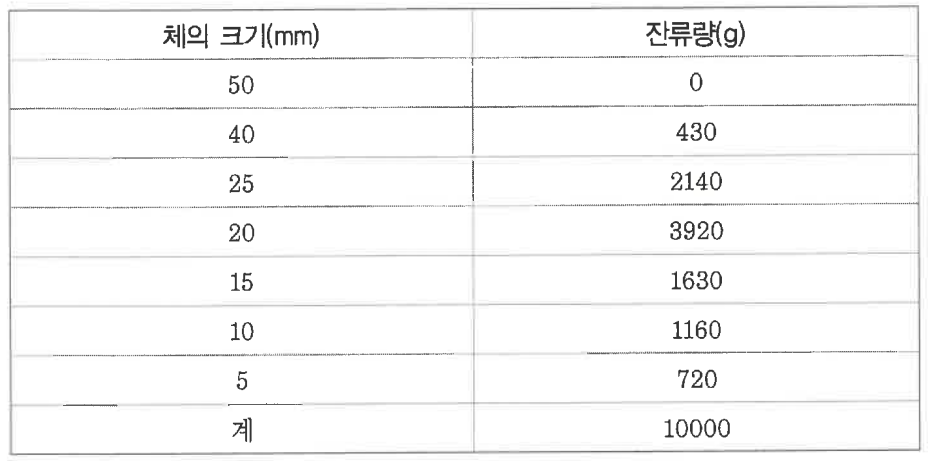

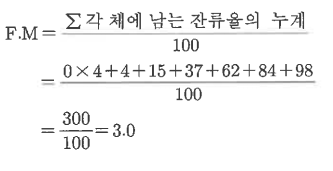

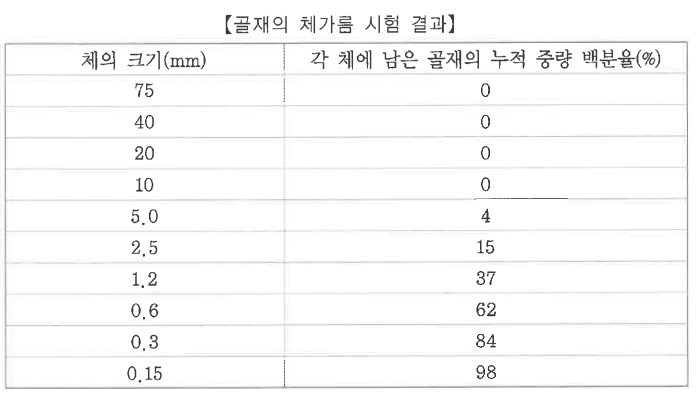

(산13, 4점) 어떤 골재에 대해 10개의 체를 1조로 체가름 시험한 결과, 각 체에 잔류한 골재의 중량 백분율이 다음 표와 같았다. 이 골재의 조립률을 구하시오.
16번

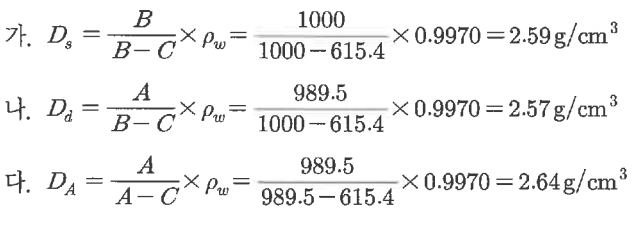

(기13, 산08,12, 6점) 20℃에서 실시된 굵은 골재의 밀도 시험 결과 다음과 같은 측정 결과를 얻었다. 표면 건조 포화 상태의 밀도, 절대 건조 상태의 밀도, 진밀도를 구하시오.
17번

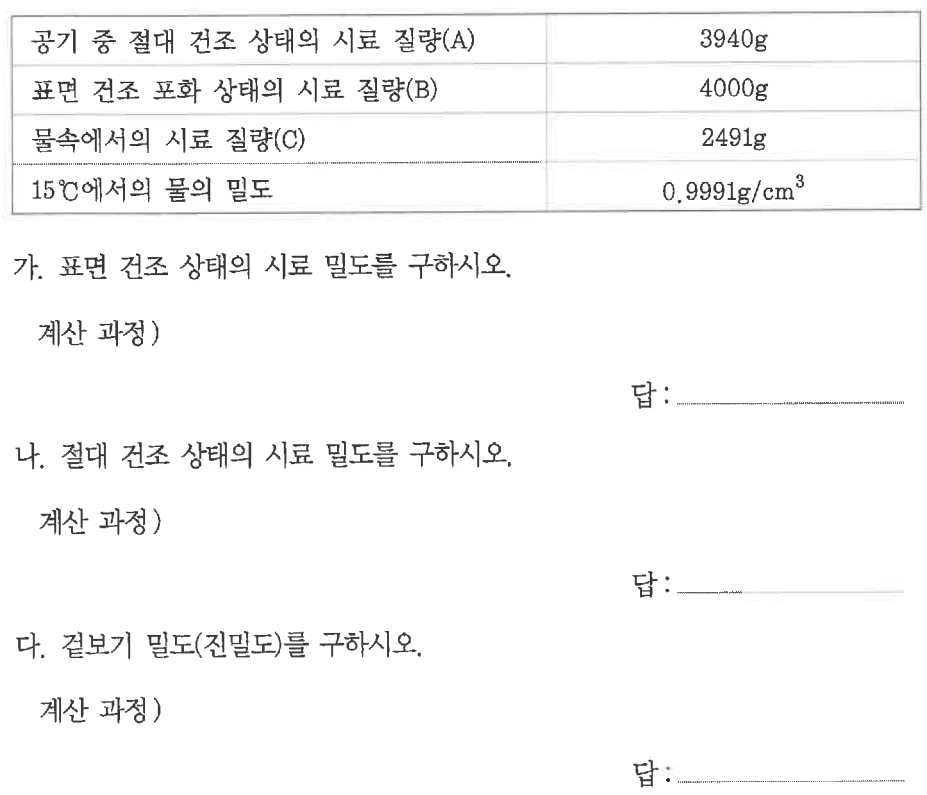

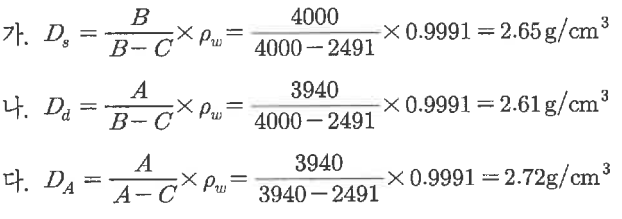

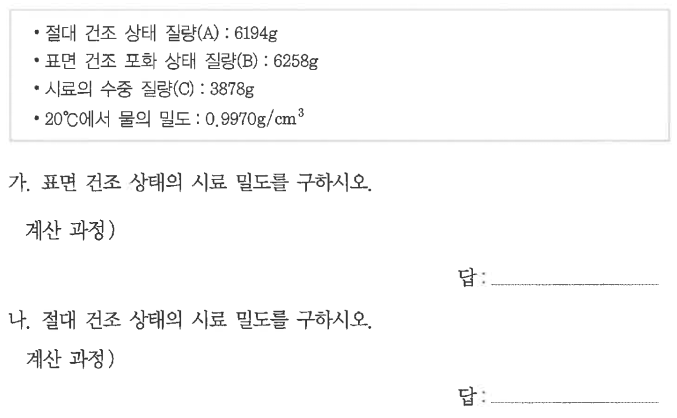

(기05,07,12, 산12, 6점) 다음 성과표는 굵은 골재의 밀도 및 흡수율 시험을 15℃에서 실시한 결과이다. 이 결과를 보고 아래 물음에 답하시오.
18번

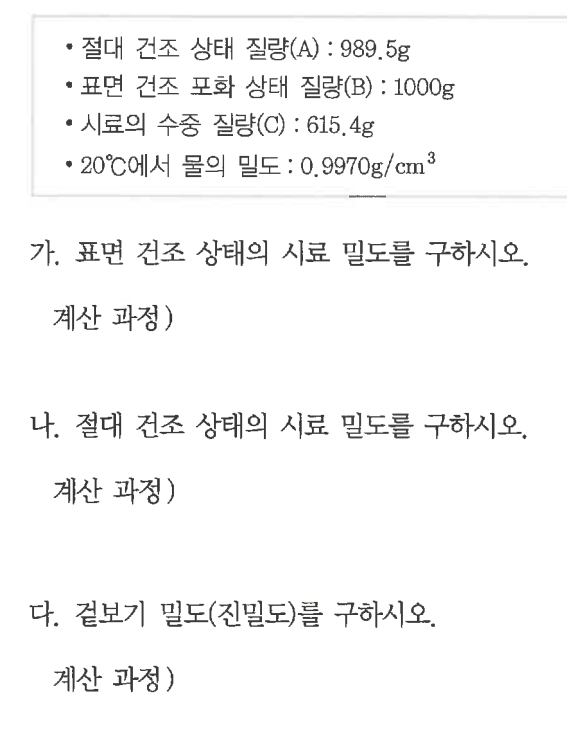

(기06,09,13, 6점) 다음 성과표는 굵은 골재의 밀도 및 흡수율 시험을 실시한 결과이다. 이 결과표를 보고 아래 물음에 답하시오.
19번

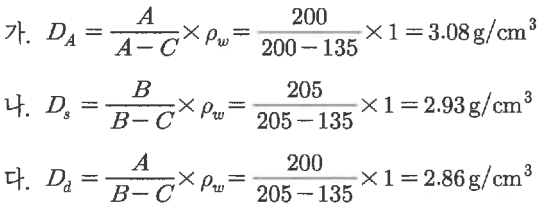

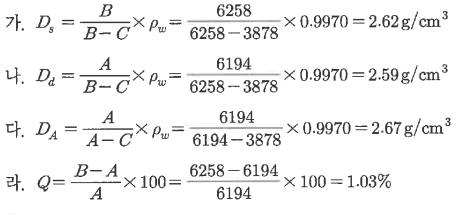

(산05,10, 8점) 20℃에서 실시된 굵은 골재의 밀도 시험 결과 다음과 같은 측정 결과를 얻었다. 표면 건조 포화 상태의 밀도, 절대 건조 상태의 밀도, 진밀도, 흡수율을 구하시오.
20번
(기09,12, 4점) 표면 건조 포화 상태의 굵은 골재의 질량이 3020g, 절대 건조 상태의 질량이 2873g이며, 이 골재의 물속에 24시간 흡수된 수중 질량은 1865g이다. 굵은 골재의 표면 건조 포화 상태의 시료 밀도를 구하시오. (단, 물의 온도는 20℃이고, 이때의 물의 밀도는 0.9982g/cm3이다. )
21번
(기11, 4점) 잔골재의 밀도 및 흡수율 시험(KSF2504)에서 표면 건조 포화 상태의 시료를 제작하는 방법을 간단히 설명하시오.
시료를 원뿔형 몰드에 느슨하게 채워 넣고 다짐대로 시료의 표면을 가볍게 25회 다진후 원뿔형 몰드를 수직으로 빼 올렸을 때 원뿔 모양으로 흘러내려진 시료를 표면 건조 포화 상태의 시료라 한다.
22번

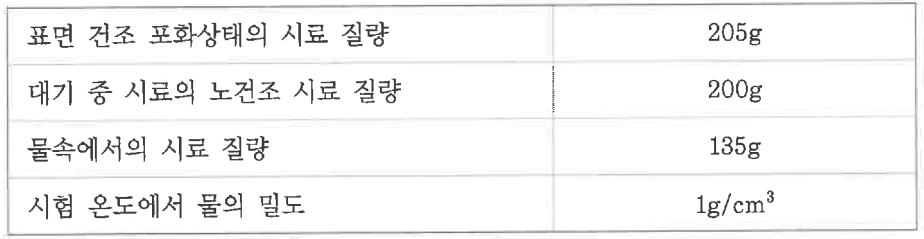

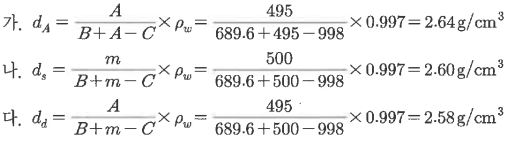

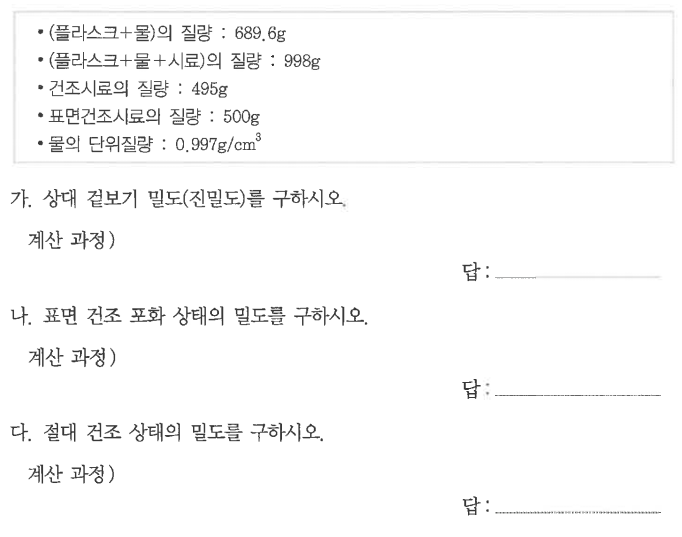

(기15, 6점) 잔골재에 대한 밀도 시험 결과가 아래 표와 같을 때 다음 물음에 답하시오.
23번

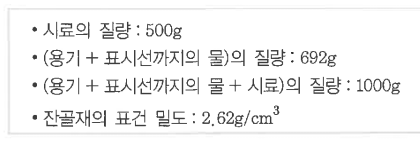

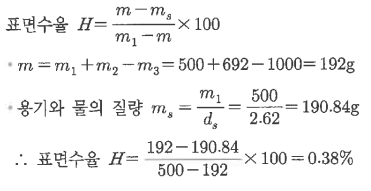

(산07,09, 4점) 잔골재의 표면수 측정 시험을 실시한 결과 다음과 같다. 이 시료의 표면수율을 구하시오.
24번
(산06,10, 4점) 잔골재의 표면수 시험 방법(KSF2509) 2가지를 쓰시오.
1) 질량법
2) 용적법
25번
(기15, 산12, 4점) 콘크리트용 모래에 포함되어 있는 유기불순물시험(KSF2510)에 사용되는 식별용 표준액 용액을 제조하는 방법과 색도의 측정 방법을 쓰시오.
가. 식별용 표준색 용액을 제조하는 방법을 쓰시오.
나. 색도의 측정 방법을 쓰시오.
가. 식별용 용액은 10%의 알코올 용액으로 2% 탄닌산 용액을 만들고, 그 2.5ml를 3%의 수산화나트륨 용액 97.5ml에 가하여 유리병에 넣어 마개를 닫고 잘 흔든다.
나. 시료에 수산화나트륨 용액을 가한 유리 용기와 표준색 용액을 넣은 유리 용기를 24시간 정치한 후 잔골재 상부의 용액색이 표준색 용액보다 연한지, 진한지 또는 같은지를 육안으로 비교한다.
26번

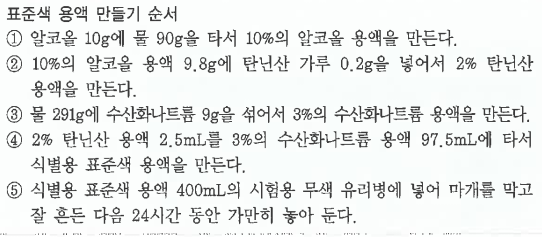

(기06,07,09,10,14,15, 산09,12, 4점) 콘크리트용 모래에 포함되어 있는 유기불순물시험(KSF2510)에 사용되는 식별용 표준색 용액을 제조하는 방법을 쓰시오.
식별용 용액은 10%의 알코올 용액으로 2% 탄닌산 용액을 만들고, 그 2.5ml를 3% 의 수산화나트륨 용액 97.5ml에 가하여 유리병에 넣어 마개를 닫고 잘 흔든다.
27번

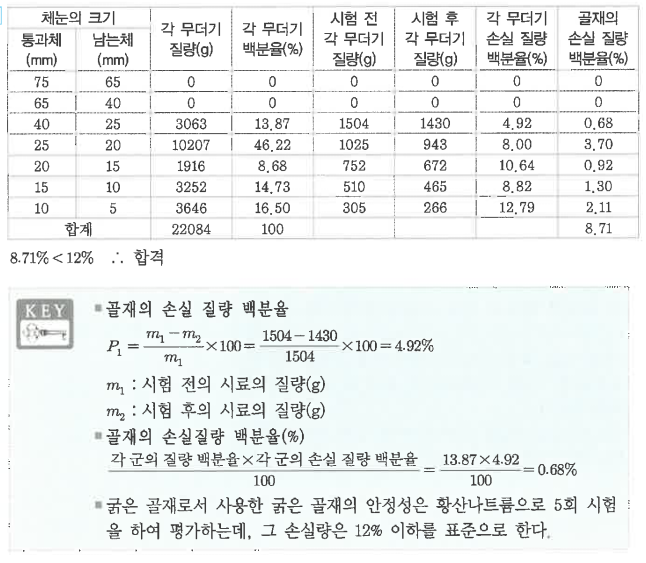

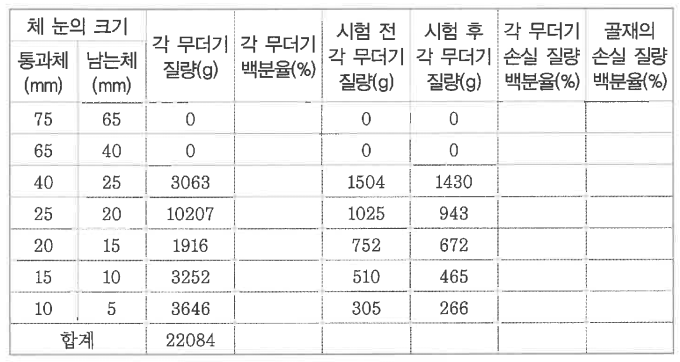

(기05,08,10,15,24, 8점) 콘크리트용 굵은 골재의 동결 융해 저항성을 간접적으로 평가하기 위하여 황산나트륨(Na2SO4) 포화 용액에 의한 안정성을 측정한 결과 다음과 같다. 시트를 완성하고 콘크리트용 골재로서 적합성을 평가하시오.
28번
(기09,12, 4점) 골재의 안정성 시험을 위한 시험 용액 제조 방법에 대해서 간단히 쓰시오.
① 25~30℃의 깨끗한 물 1L에 무수황산나트륨을 약 250g, 또는 황산나트륨(결정)을 750g의 비율로 가하여 저어 섞으면서 녹이고 20℃가 될 때까지 식힌다.
② 용액을 48시간 이상 (20±1)℃의 온도로 유지한 후 시험에 사용한다.
