산업위생관리산업기사 실기(산업환기 1) 해설 페이지
1번
[보기]는 압력에 대한 단위를 나타내고 있다. 괄호에 적합한 숫자를 적으시오.
[보기]
1기압(atm) = (1)mmhg = (2) mmH2O = (3)kPa = (4)밀리바(mb) = 1.0332kgf/cm2
(1) 760
(2) 10332
(3) 101.325
(4) 1013.25
2번
전체 환기를 실시하는 목적 3가지를 적으시오.
1. 공기를 희석하여 유해인자의 농도를 낮춘다.
2. 유해물질의 농도를 감소
3. 화재나 폭발을 예방
4. 온도나 습도를 조절
3번
실내에 환기시설을 설치하는 일반적인 목적 3가지를 적으시오.
1. 실내 오염물질 배출
2. 먼지 제거
3. 온도 및 습도 조절
4번
전체 환기장치의 환기방식 중 작업장 실내압을 양압(+)으로 유지하고자 한다. 다음 물음에 답하시오.
[보기]
1. 요구되는 급기와 배기방식을 1가지씩 적으시오.
2. 실내압을 양압(+)으로 유지함으로써 얻게 되는 환기효과를 적으시오.
3. 적용할 수 있는 사업장의 예를 1가지 적으시오
1. (1) 급기 : 기계환기
(2) 배기 : 자연환기
2. 청정공기를 유입할 수 있다.
3. 청정공기를 필요로 하는 전자공업, 수술실 등 의료기관, 식품산업
5번
자연환기 방식에서 중성대(NPL)를 설명하시오.
자연환기에서 유입되는 공기 측과 배출되는 공기 측의 실내외 압력 차가 0이 되는 지점(공기의 유출입이 없는 면)을 말하며, 높을수록 환기효과가 증대된다.
6번
전체환기 장치를 설치하여야 하는 경우(적용시의 고려사항, 적용조건) 5가지를 적으시오.
1. 유해물질의 독성이 비교적 낮은 경우
2. 동일한 작업장에 다수의 오염원이 분산되어 있는 경우
3. 유해물질이 시간에 따라 균일하게 발생될 경우
4. 유해물질의 발생량이 적은 경우
5. 발생원이 이동하는 경우
7번
국소배기장치(국소환기장치)를 설치하여야 하는 경우(적용조건) 5가지를 적으시오
1. 유해물질의 독성이 강한 경우
2. 유해물질의 발생량이 많은 경우
3. 발생원이 고정되어 있는 경우
4. 발생주기가 균일하지 않은 경우
5. 발생원과 작업위치가 근접해 있는 경우
8번

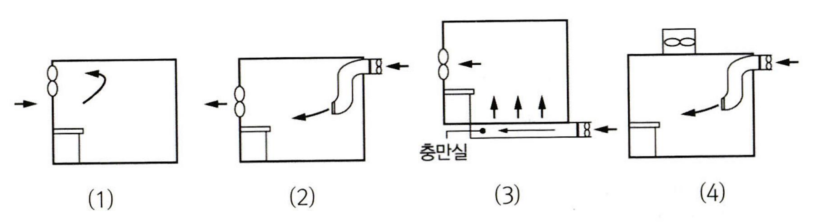

아래 환기장치의 배치도를 보고 불량, 양호, 우수로 구분하여 적으시오
(1) 불량
(2) 양호
(3) 우수
(4) 양호
9번
자연환기와 비교하여 강제환기(기계 환기)의 장점 및 단점을 2가지씩 적으시오
[보기]
(1) 장점
(2) 단점
(1) 1. 작업환경을 일정하게 유지
2. 환기량의 정확한 예측이 가능
(2) 1. 소음, 진동이 발생
2. 에너지 비용 소요
10번
전체 환기장치와 비교한 국소 배기장치의 장점을 3가지 적으시오
1. 전체 환기시설은 유해물질이 제거되지 않고 농도만 낮아지나, 국소배기시설은 유해물질을 제거할 수 있다.
2. 필요환기량이 적어 전체 환기시설보다 경제적이다.
3. 유해물질이 작업장 내로 배출되지 않으므로 유해물질에 의해 기계, 기구, 제품 등이 손상되지 않다.
11번
전체환기량 계산 시 다음 경우에 적합한 안전계수(혼합계수) K의 값을 적으시오
(1) 작업장 내 공기혼합이 원활한 경우
(2) 작업장 내 공기혼합이 보통인 경우
(3) 작업장 내 공기혼합이 불완전한 경우
(1) K=1
(2) K=2
(3) K=3
12번
전체 환기량 계산 시에 적용하는 안전여유계수(여유계수 : K)를 유해물질의 TLV(독성)을 고려 결정하는 경우 독성이 강한 물질의 TLV 기준을 적으시오.
TLV<= 100ppm
13번
화재 및 폭발방지를 위한 전체 환기량 계산 시에 적용하는 안전계수(C)와 폭발하한계(LEL)의 관계를 설명하시오.
폭발하한계(LEL)의 25%로 유지할 경우 안전계수(C)는 4를 적용한다.
14번

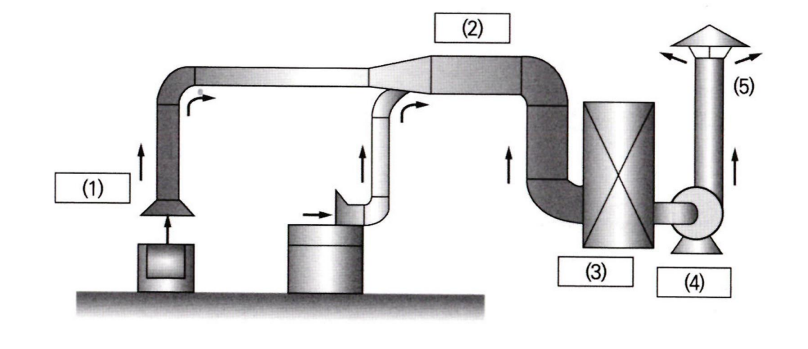

국소배기장치의 계통도이다. 그림의 괄호에 적합한 국소배기장치 구성요소의 명칭을 적으시오.
(1) 후드
(2) 덕트
(3) 공기정화장치
(4) 송풍기
(5) 배기덕트
15번
다음[보기]는 국소배기장치의 설계순서를 나타내고 있다. ()에 적합한 내용을 적으시오.
[보기]
(1) -> 제어속도 결정 -> (2) -> 반송속도 결정 -> (3) -> (4) -> 배관의 배치와 설치장소 선정 -> (5) -> 국소배기 계통도와 배치도 작성 -> (6) -> 송풍기 선정
(1) 후드형식 선정
(2) 소요 풍량 계산
(3) 배관 내경 산출
(4) 후드의 크기 결정
(5) 공기정화장치 선정
(6) 총 압력 손실량 계산
16번
국소 배기시설의 구성요소 5가지를 순서대로 적으시오
후드 -> 덕트 -> 공기정화기 -> 송풍기 -> 배출구
17번
덕트 내에 작용하는 압력의 종류 3가지를 간단히 설명하시오
1. 정압(SP)
- 덕트 내의 공기가 주위에 미치는 영향
2. 동압(VP)
- 공그 흐름 방향의 속도에 의해 생기는 압력
3. 전압(TP)
- 전압 = 동압(VP)+정압(SP)
18번
[보기]의 설명에 해당하는 용어를 적으시오
[보기]
- 덕트 내의 공기가 주위에 미치는 압력으로 모든 방향에서 같은 크기를 나타내는 압력이다.
- 공기의 유동이 없을 때 발생하는 압력이며 송풍기 저항에 대응하는 압력을 말한다.
-흡인덕트 내(송풍기 앞)에서는 음압(-), 배기덕트(송풍기 뒤)에서는 양압(+)이 된다.
정압(SP)
19번
국소배기시스템의 공기압력에 관한 설명이다. 틀린 설명의 번호를 적고 내용을 바르게 고쳐 적으시오.
[보기]
1. 공기의 흐름은 송풍기 앞(입구)에서는 양압(+)이고, 송풍기 뒤(출구)에서는 음압(-)이다.
2. 동압(속도압)은 공기가 이동하는 힘으로 항상 양압(+)이다.
3. 정압은 잠재적인 에너지로 공기의 이동에 소요되며, (+) 또는 (-)값을 가질 수 있다.
4. 송풍기 배출구의 압력은 항상 대기압보다 낮아야 한다.
5. 후드 내의 압력은 일반 작업장의 압력보다 낮아야한다.
1. 송풍기 앞에서는 음압(-), 송풍기 뒤에서는 양압(+)이 된다.
4. 송풍기 배출구의 압력은 항상 대기압보다 높아야 한다.
20번
[보기]는 국소배기장치의 공기 이동 위치를 나타낸다. (1) 가장 압력이 높아야 하는 위치를 찾고 (2) 그 이유를 설명하시오
[보기]
1. 후드의 내부
2. 작업장의 내부
3. 작업장의 외부(대기)
4. 후드와 공기정화장치 사이
5. 송풍기 뒤
6. 공기정화장치와 송풍기 사이
(1) 5
(2) 송풍기의 앞쪽보다 송풍기의 뒤쪽 정압이 높아야 후드에서 흡인한 오염된 공기를 굴뚝으로 보낼 수 있다.
