19년 필답 계산제외 해설 페이지
1번
다음과 같은 반응으로 진행되는 접촉 분해 공정에서 카본 생성을 방지하는 방법에 대하여 온도 압력 수증기비의 관계를 설명하시오.
(1) CH4 <=> 2H2 + C(카본)
(2) 2CO <=> CO2 + C(카본)
1. 반응온도 낮게, 압력 높게, 수증기비 증가
2. 반응온도 높게, 반응압력 낮게, 수증기비 증가
2번
레이놀즈식 정압기 특징 4가지
1. 언로딩형이다
2 다른 정압기에 비하여 크기가 크다
3. 정특성은 극히 좋으나 안정성 부족
4. 정압기 본체는 복좌밸브로 구성되며, 상부에 다이어프램이 있다.
3번
고압가스 저장탱크의 열침입 원인 4가지
1. 외면에서 열복사
2. 지지점에서 열전도
3. 밸브, 안전밸브에 의한 열전도
4. 연결된 배관을 통한 열전도
5. 단열재를 충진한 공간에 남은 가스분자의 열전도
4번
액화가스와 압축가스 저장탱크 및 용기가 배관으로 연결된 경우 저장능력을 합산한다. 이때 압축가스 1m3은 액화가스로 몇 kg에 해당되는 것으로 계산되는가?
10kg
5번
자연발화온도에 영향을 주는 요인 4가지
농압 부산촉
농도
압력
부피
산소량
촉매
6번
용접용기 재검사 항목 4가지를 쓰시오.
1. 외관검사
2. 내압검사
3. 누출검사
4. 다공질물 충전검사
5. 단열성능 검사
7번
지하에 매설된 도시가스 배관에서 발생하는 부식의 원인 4가지
1. 이중금속 접촉
2. 국부전지 발생
3. 콘크리트의 접촉
4. 통기차
5. 미주전류
6. 토양의 박테리아
8번
폭굉
가스 중의 ( 1 ) 보다도 화염 전파속도가 큰 경우로 가스의 경우 1000 ~ 3500 m/s 정도에 달하여 파면선단에 충격파라고 하는 ( 2 )가 생겨 격렬한 파괴작용을 일으키는 현상
1. 음속
2. 압력파
9번
고압가스 안전관리법에 정한 액화가스의 정의에 대한 설명
액화가스란 가압 냉각 등의 방법으로 액체 상태로 되어 있는 것으로서 대기압에서의 끓는 점이 섭씨 ( )도 이하 또는 ( )이하 인것을 말한다.
1. 40
2. 상용의 온도
10번
냉동설비의 사용되는 냉매의 구비조건 4가지
1. 응고점이 낮고 임계온도가 높으며 응축 액화가 쉬울 것
2. 증발잠열이 크고 기체의 비체적이 적을 것
3. 오일과 냉매가 작용하여 냉동장치에 악영햐을 미치지 않을 것
4. 화학적으로 안정되고 분해하지 않을 것
5. 금속에 대한 부식성 및 패킹재료에 악영향이 없을 것
6. 인화 및 폭발성이 없을 것
7. 인체에 무해할 것
8. 액체 비열은 작고, 기체이 비열은 클 것
9. 경제적일 것
10. 단위 냉동량당 소요 동력이 적을 것
11번
정압기를 평가 선정할 경우 각 특성이 사용조건에 적합하도록 정압기를 선정하여야 한다.
정압기 선정시 고려해야할 사항
동특성
정특성
유량특성
사용 최대 차압
작동 최소 차압
12번
도시가스 제조공정 중 접촉개질공정에 대해 설명하시오.
촉매를 사용해 반응온도 400~800℃에서 탄화수소와 수증기를 반응시켜 메탄 수소 일산화탄소 이산화탄소로 변환하는 공정
13번
도시가스 원료 중 액체 성분에 해당하는 것은 ?
1. 나프타
2. 액화천연가스(LNG)
3. 액화석유가스(LPG)
14번
피셔식 정압기의 2차 압 이상 저하의 원인과 예방 대책 4가지
원인
1. 정압기 능력 부족
2. 필터 막힘
3. 오리피스의 막힘
4. 스트로크 조정 불량
5. 센터 스템 작동 불량
6. 주 다이어프램 파손
예방대책
1. 적정 능력의 정압기로 교체
2. 필터 교환
3. 정압기 분해 정비 및 부품 교체
4. 다이어프램 교환
15번
도시가스 원료로 사용하는 오프가스(Off Gas)의 제조공정을 설명하시오.
오프가스는 석유정제 오프가스와 석유화학 오프가스로 분류됨
1. 석유정제 오프가스는 원유를 상압증류, 감압증류 및 가솔린 생산을 위한 접촉개질공정 등에서 발생하는 가스를 회수한 것
2. 석유화학 오프가스는 나프타 분해에 의해 에틸렌을 제조하는 공정에서 발생하는 가스를 회수한 것
16번
압축가스 설비 저장능력 산정식
Q=(10P+1)V
17번
내진 설계시 지진기록 측정장비는?
1. 가속도계
2. 속도계
18번
LPG를 이송하는 펌프에서 발생하는 베이퍼 록(VAPOR LOCK)현상의 방지법 4가지를 쓰시오.
1. 실린더 라이너 외부를 냉각
2. 흡입배관을 크게 하고 단열 처리
3. 펌프의 설치위치를 낮춘다
4. 흡입배관을 청소
참고
베이퍼 록 현상
- 저 비점 액체 등을 이송 시 펌프의 입구에서 발생하는 현상으로 액체가 끓음으로 동요함을 말함
- 발생원인은 흡입 관지름이 작을때, 외부 열량이 침두할 때, 펌프의 설치 위치가 높을 때, 배관 내 온도 상승시
19번
액화가스의 고압가스설비에 부착되어 있는 스프링식 안전밸브는 상용의 온도에서 그 고압가스 설비 내의 액화가스의 상용의 체적이 그 고압가스설비 내의 몇 %까지 팽창하게 되는 온도에 대응하는 그 고압가스 설비 안의 압력에서 작동하는 것으로 하여야 하는가?
98%
20번

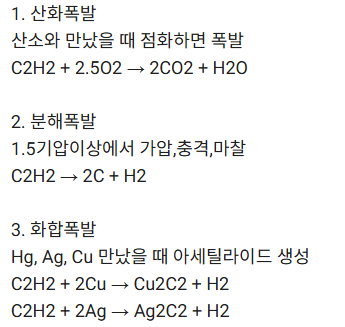

아세틸렌에서 발생하는 폭발 종류 3가지의 반응식
21번
직동식 정압기의 기본 구조도를 보고 2차 압력이 설정압력보다 낮을 때 작동 원리에 대하여 설명하시오.
정압기 ㅅ프링 힘이 다이어프램을 들어올리는 힘보다 크므로 다이어프램에 연결된 메인 벨브를 OPEN 하여 가스 유량이 증가하므로 2차압력이 유지되도록 한다.
22번
가스압축에 사용하는 압축기의 다단 압축의 목적 4가지를 쓰시오.
1. 1단 압축과 비교한 일량의 절약
2. 이용효율 증가
3. 힘의 평형이 양호
4. 가스 온도상승 예방
23번
압축기에서 용량 제어를 하는 이유 2가지
1. 수요 공급 균형 유지
2. 압축기 보호
3. 소요 동력 절감
4. 정부하 기동
24번
고압가스 시설에서 전기방식조치 대상 2가지
1. 지중 및 수중에 설치하는 강재배관
2. 저장탱크
25번
고압가스설비에 설치하는 피해저감설비의 종류 2가지
1. 방류둑
2. 방호벽
3. 살수장치
4. 제독설비
5. 중화, 이송설비
6. 온도상승방지설비
26번
가스 공급압력이 높아 불꽃이 염공을 떠나 공간에서 연소하는 현상을 ( 1 )라 하고, 불꽃 주위 기류에 이해 불꽃이 염공에 정착하지 않고 떨어지게 되어 꺼지는 현상을 ( 2 )라 한다.
1. 선화
2. BLOW OFF
27번
정압기 특성 중 동특성을 설명하시오.
부하변화가 큰 곳에 사용되는 정압기에 대해 중요한 특성으로 부하변동에 대한 응답의 신속성과 안정성이 요구됨
28번
펌프에서 발생하는 수격작용(WATER HAMMERING)을 설명하시오.
펌프에서 물을 압송하고 있을 때 정전 등으로 펌프가 급히 멈춘 경우 관내의 유속이 급변하면서 물에 심한 압력 변화가 생기는 작용
수격 작용 방지법
- 관내 유속을 낮게함
- 압력조절용 탱크 설치
- 펌프에 플라이휠을 설치
- 밸브를 펌프 토출구 가까이 설치하고 적당히 제어
29번
굴착공사에 따른 매설된 도시가스배관을 보호하기 위해 파일박기 및 터파기에 대한 내용 중 ( ) 안에 알맞은 내용을 쓰시오.
1. 가스배관과 수평 최단거리 ( ) m 이내에서 파일박기를 하고자 할 때에는 도시가스 사업자의 입회하에 시험굴착을 통하여 가스배관 위치를 정확히 확인한다.
2. 가스배관과의 수평거리 ( )m 이내에서는 파일박기를 하지 아니한다.
3. 가스배관의 주위를 굴착하고자 할 때에는 가스배관의 좌우 ( )m 이내의 부분은 인력으로 굴착한다.
1. 2m
2. 0.3m
3. 1m
30번
LP가스 공급 방식 중 생가스 공급방식의 특징 4가지
1. 기화기에서 기화된 가스를 그대로 보낸다
2. 설비가 간단하다.
3. 부탄의 경우 재액화 우려가 있다
4. 재액화 현상을 방지하기 위하여 배관을 보온조치한다.
31번
플래어 스택 설치 이유
1. 가연성가스를 안전하게 방출 시키기 위하여
2. 폭발위험을 줄이고 대기오염을 최소화 하기위함
32번
오스테나이트계 스테인리스강에서 입계부식이 발생하는 환경조건에 대해 설명하시오.
오스테나이트계 스테인리스강을 450~900℃로 가열하면 결정 입계로 크롬탄화물이 석출되며 부식이 발생.
33번
카바이드 이용해서 아세틸렌을 제조하는 방식의 가스발생기 중 투입식을 설명하시오.
물에 카바이드(CaC2)를 넣는 방식
물에 카바이드가 있으면 온도상승이 크지않고, 불순가스 발생이 적고, 카바이드 투입량에 따라 아세틸렌 가스의 발생량을 조절 할 수 있다. 공업적으로 대량 생산에 적합한 방식이다.
34번
같은 온도, 압력, 조건에서 가장 많이 흐르는 가스대로 쓰시오
수소
천연가스
이산화탄소
질소
수소 - 천연가스 - 질소 - 이산화탄소
H2 수소 분자량 2
CH4 천연가스 분자량 16
CO2 이산화탄소 44
N2 질소 28
가스의 비중 = 분자량 / 29
35번
가연성 가스 및 방폭 전기기기의 폭발등급 분류 시 사용하는 최소점화전류비는어느 가스의 최소점화전류를 기준으로 하는가?
CH4
36번
액화석유가스 사용시설에서 2단 감압방식을 설명하시오.
가스 공급 압력을 소요 압력보다 약간 높게 1차적으로 감압시키고 공급 후 사용 시설 근처에서 소요압력으로 2차적으로 감압시켜 각 연소기에 알맞는 압력으로 공급하며, 압력손실을 보정 할 수 있어 안정적으로 액화석유 가스를 공급하는 방법
37번
직동식 정압기에서 2차 압력이 설정 압력보다 낮을 때 작동 원리에 대하여 설명하시오.
2차 압력이 낮아지면 스프링이 다이어프램을 누르는 힘이 다이어프램을 아래에서 올리는 힘보다 커지며 메인 밸브가 열려 가스 유량이 증가하여 2차 압력을 유지할 수 있게 작동한다.
