2020년 2회. 해설 페이지

이산화탄소 분자량/공기 분자량
=44/29
=1.517

(21-12)/21
※21 : 공기중의 산소 비율

(21-12)/21*100

입자의 표면적이 작을수록 산소와 접촉하는 횟수가 커짐

1. 휘발유 발화점 250도
2. 이황화탄소 발화점 100도
3. 적린 발화점 260도
4. 황린 발화점 30도

화재화중 : 가연물의 연소 시 건축물의 붕괴 등을 고려하여 설계하는 하중.
단위는 kg/m^2 or N/m^2

제1종 분말(중탄산나트륨을 주성분으로 한 것, NaHCO3)
제2종분말(중탄산칼륨을 주성분으로 한 것, KHCO3)
제3종분말(인산암모늄을 주성분으로 한 것, NH4H2PO4)
제4종 분말(제2종과 요소를 혼합한 것, KC2N2H3O3)

IG-541 : N2(52%) + Ar(40%) + CO2(8%)
IG-55 : N2(50%) + Ar(50%)

연소 : 가연물이 공기중에 있는 산소와 반응하여 열과 빛을 동반하며 급격히 산화반응하는 현상

무기과산화물 - 50kg
황화린 - 100kg
황린 - 20kg
질산에스테르류 - 10kg

저장용기 설치장소 기준(방,온 직,방,표,3,체)
  1.방호구역 외의 장소에 설치할 것. 다만, 방호구역 내에 설치할 경우에는 피난 및 조작이 용이하도록 피난구 부근에 설치하여야 한다.

주된 소화작용
물 : 냉각효과
포 : 질식효과
분말 : 질식효과
이산화탄소 : 질식효과

C  F  Cl  Br
1  3  0  1
= CF3Br

아세틸렌은 하한계 2.5, 상한계 81의 고위험 물질

F : 3.98
Br : 2.96
Cl : 3.16
I : 2.66

주기율표에서 오른쪽일수록, 위일수록 대체로 전기음성도가 크다.
F>O>Cl>N>...

내화구조(철골.철근콘크리트) : 화재에 견딜 수 있는 성능을 가진 구조
1. 외벽(내력) : 두께10cm 이상인 것
2. 외벽(비내력) : 두께 7cm 이상인 것
3. 기둥 최소 : 25cm 이상인 것
4. 바닥 두께 : 10cm 이상인 것
5. 보(지붕틀), 지붕, 계단 : 치수 규제 없음

0.8옴 = 800 밀리옴
8밀리옴을 병렬로 연결한다.
이 때 전류계에 200mA이 흐르면 8밀리옴에는 20암페어가 흐른다.(전류 분배법칙, 저항에 반비례)
따라서 분류계를 사용했을 때 200mA 눈금을 가리키고 있다면 총 20.2암페어가 흐름을 알 수 있다

Z=5+2j
I*=5
V=I*Z=25+j10
S=VI*=125+j50

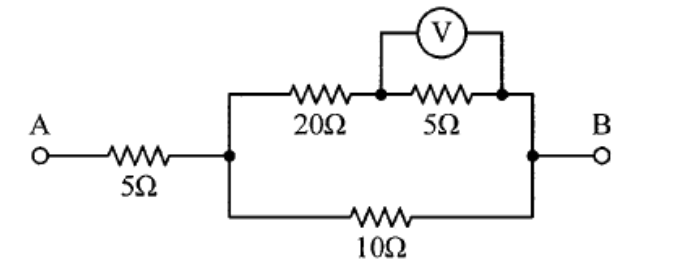

+는 직렬연결, ||는 병렬연결

5옴에 걸리는 전압 : 10볼트
20+5 옴에 걸리는 전압 : 10x(20+5)/5=50볼트
25옴||10옴 = (1/25+1/10)^-1 = 50/7옴
50/7옴에 걸리는 전압 = 50볼트
5+50/7 옴에 걸리는 전압 : 50x(5+50/7)/(50/7)=85볼트

어렵게 써 놨지만 직렬과 병렬을 차근차근 등가저항으로 바꿔가면서 풀면 쉬운 문제이다

단상 - X1
3상 - X3
반파 - X1
전파 - X2
3상 전파이므로 50HzX3X2=300Hz

피드백제어(폐루프제어)
1)출력신호를 입력신호로 되돌려서 입력과 출력을 비교함으로써 정확한 제어가 간으하도록 한 제어
2)기준입력신호와 주궤환신호를 비교하는 장치

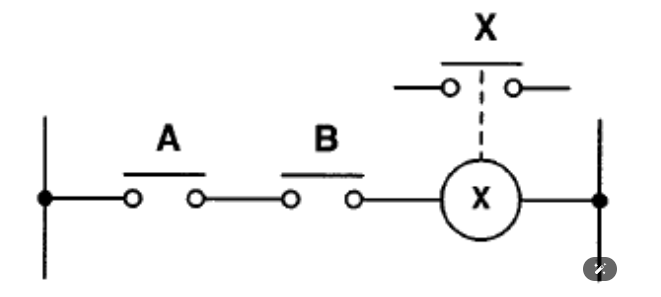

전형적인 AND 회로. A와 B가 모두 닫혀야 X가 닫힌다는 뜻이므로 AND게이트임을 쉽게 알 수 있다

Af=A/(1+AB)
전체이득 = 개방루프이득/(1+개방루프이득*궤환율)
따라서 60/(1+0.6)=37.5dB
보기에서 가장 가까운 값을 찾으면 약 40dB

지하 1층과 지상 2층이므로 총 3개의 층이 존재.
각 층당 60mA, 24V이므로 각 층에서 소비되는 전력 P=VI=1.44W
3개의 층이므로 곱하기 3을 해주면 4.32W

E=9x10^9 x (전하[C])/(거리^2[m])
그대로 숫자 대입하면 11250[V/m]

열전 온도계 - 열전대 온도계
유리 온도계, 압력식 온도계 , 바이메탈 온도계 - 열팽창식 온도계

Y-델타 기동의 이유
기동시 전류를 1/3으로 할 수 있다

프로세스 제어
온도, 압력, 유량, 액면

3상 농형 유도전동기의 기동법
1. 전전압 기동법
2. Y-D 기동법
3. 리액터 기동법
4. 기동보상기법
5. 콘도로퍼법

P=VI이므로 전열선에 흐르는 전류 5A
V=IR이므로 전열선의 저항 20옴

20옴 저항 직렬연결 = 40옴
40옴에 100V 걸어주면 걸리는 전류 2.5A
P=VI=250

20옴 저항 병렬연결 = 10옴
10옴에 100V 걸어주면 걸리는 전류 10A
P=VI=1000

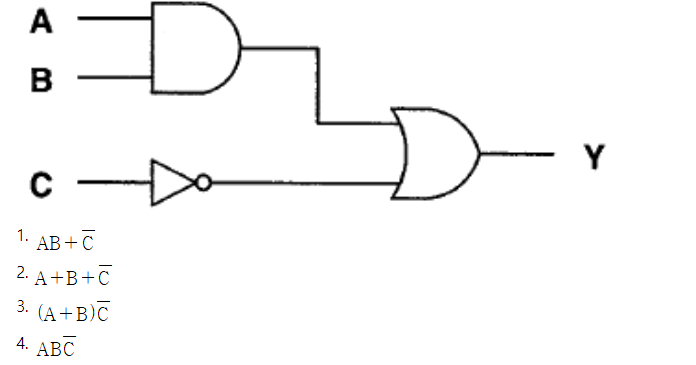

둥글고 평평한 녀석이 AND, 뾰족하고 오목한 녀석이 OR
앞에 동그란 밥풀이 묻어 있으면 NOT

(A AND B) OR (NOT C)

이 때
A AND B = AB
A OR B = A+B
NOT A = ~A(A bar)

따라서 위와 같이 식을 간단하게 나타내면 1번임을 알 수 있다.

3상 결선시 P = 3VpIp
V결선시 P = sqrt(3)VpIp
따라서 출력이 1/sqrt(3)밖에 나오지 않음. 1/1.732=57.7%

선전류는 상전류보다 pi/2(1-2/n)만큼 위상이 뒤진다.
Θ = pi/2 - pi/n = pi/2(1-2/n)

EH=W/S, E/H=377(공기중)
따라서 E^2=W/S*377=50,000W/(4*pi*(1000^2))*377=1.5
그러므로 E=sqrt(1.5)=1.22

3m 이상 : 7kV 이상 35kV 이하의 특고압가공전선
5m 이상 : 35kV 초과 특고압가공전선
10m 이상 : 주거용
20m 이상 : 가스 혹은 액화가스 관련시설
50m 이상 : 문화재

1. 옥내소화전설비 신설/개설/증설
2. 옥외소화전설비 신설/개설/증설
3. 스프링클러설비 신설/개설, 방호/방수구역 증설
3-1. 단, 캐비닛형 간이스프링클러설비 제외
4. 물분무등소화설비 신설/개설, 방호/방수구역 증설
4-1. 단, 호스릴 방식의 소화설비 제외
5. 자동화재탐지설비 신설/개설, 경계구역 증설
6. 통합감시시설물 신설/개설
7. 소화용수설비 신설/개설

소방박물관은 소방청장
소방체험관은 시,도지자

관련 법령 개정으로 정답이 1,2,3, 번 모두 정답

1. 단독경보형감지기를 설치하여야 하는 특정소방대상물
1) 연면적 1천m2 미만의 아파트등
2) 연면적 1천m2 미만의 기숙사
3) 교육연구시설 또는 수련시설 내에 있는 합숙소 또는 기숙사로서 연면적 2천m2 미만인 것
4) 연면적 600m2 미만의 숙박시설
5) 수용인원 100명이하의 수련시설(숙박시설이 있는 것만 해당한다)
6) 연면적 400m2 미만의 유치원

1) 30층 이상(지하층 제외)이거나 지상으로부터 높이가 120미터 이상인 아파트
2) 연면적 1만5천제곱미터 이상인 특정소방대상물
(아파트 및 연립주택은 제외)
3) 2)에 해당하지 않는 특정소방대상물로서 지상층의 층수가 11층 이상인 특정소방대상물(아파트는 제외)
4) 가연성 가스를 1천톤 이상 저장·취급하는 시설

숙박시설
침대가 있으면 침대수만큼.
침대가 없으면 1인당 3제곱미터.

강의실 1인당 1.9제곱미터.

강당, 집회시설 등
고정식 의자가 있으면 의자 수만큼.
긴 의자가 있으면 1인당 0.45미터씩
의자가 없으면 4.6제곱미터

숙박시설-침대없음. 따라서 계산하면
종사자5명+52.66명
따라서 총 수용인원 약 58명.

소방특별조사의 실시 및 조치명령 : 소방청장, 소방본부장, 소방서장

방송.통신.유도등 관련은 2년

일단 기준에 3500m^2라는 애매한 넓이는 없다는 것을 기억해주시고...
1. 복합건축물 및 기숙사는 연면적 5000m^2 이상-전층.

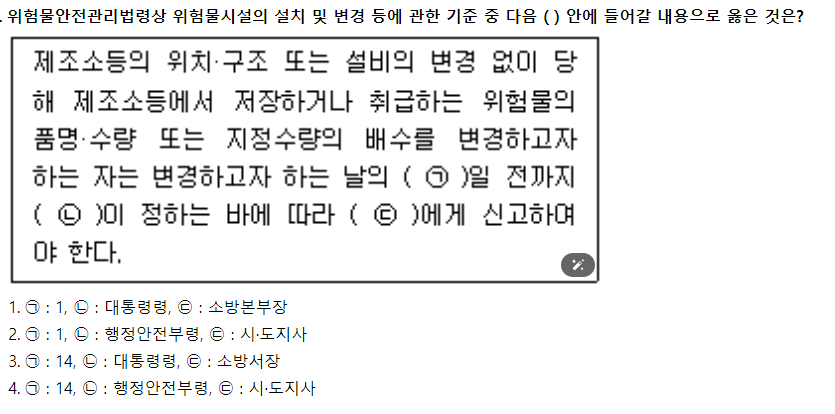

위험물 : 시/도 조례, 90일 이내
제조소 설치 : 시/도지사, 1일 "전"
제조소 승계 : 사/도지사, 30일 이내
제조소 폐지 : 시/도지사, 14일 이내

주유, 판매, 이송, 일반

1. 3년 이하 징역, 3천만원 이하 벌급
2. 3년 이하 징역, 3천만원 이하 벌금
3. 3년 이하 징역, 3천만원 이하 벌금
4. 1년 이하 징역, 1천만원 이하 벌금

1. 피성년후견인
2. (소방 관련 법에 의해) 금고 이상의 실형을 선고받고 그 집행이 끝나거나 집행이 면제된 날부터 2년이 지나지 아니한 자
3. (소방 관련 법에 의해) 금고 이상의 형의 집행유예를 선고받고 그 유예기간 중에 있는 자
4. (제34조제1항에 따라) 관리업의 등록이 취소된 날부터 2년이 지나지 아니한 자
5. 1~4까지 어느 하나 해당하는 사람이 있는 법인

자동화재속보설비 절연저항시험
1. 절연된 충전부와 외함간 : 직류 500V 절연저항계로 5MOhm 이상
2. 교류입력측과 외함간 : 직류 500V 절연저항계로 20MOhm 이상
3. 절연된 선로간 : 직류 500V 절연저항계로 20MOhm 이상

무선기 접속단자 설치기준
- 보행거리 300m 이내 다른 용도와 5m 이상 거리를 둘 것

60dB - 고장 표시
70dB - 가스, 누전 표시

외기에 면하여 상시 개방된 부분이 있는 차고·주차장·창고 등에 있어서는 외기에 면하는 각 부분으로부터 5m 미만의 범위안에 있는 부분은 경계구역의 면적에 산입하지 아니한다

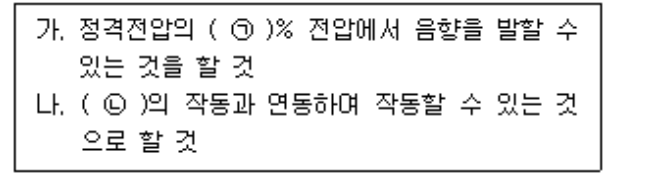

비상방송설비의화재안전기준(NFSC 202)
12. 음향장치는 다음 각목의 기준에 따른 구조 및 성능의 것으로 하여야 한다.
가. 정격전압의 80% 전압에서 음향을 발할 수 있는 것을 할 것
나. 자동화재탐지설비의 작동과 연동하여 작동할 수 있는 것으로 할 것

바닥에서 1lx이상

수신기에서 직접 감지기회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것

비상콘센트 1.6mm
자동화재속보설비1.2mm(합성수지3mm)

변류기(경계전로의 전선을 그 변류기에 관통시키는 것은 제외한다)는 경계전로에 정격전류를 흘리는 경우, 그 경계전로의 전압강하는 0.5 V이하이어야 한다

10개 -> 7개

KS C 8321 -> 배선차단기

외함에 노출하여 설치할 수 있는 것
1.표시등(불연성 또는 난연성재료로 덮개를 설치한 것에 한함)
2.전선의 인입구 및 인출구
3.환기장치
4.전압계(퓨즈 등으로 보호한 것에 한함)
5.전류계(변류기의 2차측에 접속된 것에 한함)
6.계기용 전환스위치(불연성 또는 난연성재료로 제작된 것에 한함)

발신기의 위치표시등은 함의 상부에 설치

지상에 설치하는 접속단자는 보행거리 300m 이내마다 설치하고, 다른 용도로 사용되는 접속단자에서 5m 이상의 거리를 둘 것

피난유도등 밖으로 안내, 지하로 유도하면 안된다.
