1kcal = 물 1kg을 1C 높이는 데 필요한 열량

1BTU = 물 1LB을 1F 높이는 데 필요한 열량

단위 질량당 물질의 온도를 1C 변화시키는데 필요한 열량

물의 비열 (1kcal/kg C=4.19kJ/kg'K)

정압비열과 정적비열과의 비로 항상 1보다 큼

비열비 = 정압비열/정적비열 > 1

- 열역학 0법칙 (열평형의 법칙)

: 온도가 서로 다른 물질이 열평형을 이루려는 성질로 온도측정의 원리

- 열역학 1법칙 (에너지 보존의 법칙)

- 열역학 2법칙 (열 이동의 법칙)

1. 열은 저온에서 고온으로 스스로 흐르지 못한다

2. 가역,비가역 제시

3. 열기관에서 동작물질에 일을 하게 하려면 그보다 낮은 열 저장소가 필요하다

4. 열을 일로 100% 변환시키는 제2종 영구기관은 존재 x

어떤 물질이 가지고 있는 열량(엔탈피)을 그 때의 절대 온도로 나눈 것

1PS = 0.986HP = 0.735kW = 632 kcal/h

1HP = 1.014PS = 0.745kW = 641kcal/h

1kW = 1.36PS = 1.34HP = 860kcal/h

기체의 압력은 절대온도에 비례하고, 부피에 반비례한다

1. 고체의 융해잠열(얼음)

2. 액체의 증발잠열(프레온,암모니아,액화질소 등)

3. 고체의 승화잠열

4. 기한제(얼음+식염) 이용

*압응팽증

압축기(등엔트로피 과정) > 응축기 > 팽창밸브(등엔탈피 과정) > 증발기

- 토출관 : 압축기에서 응축기까지 배관

- 고압 액관 : 응축기 - 수액기 - 팽창밸브까지의 배관

- 암모니아 : 물, 로단 암모니아

- 물 : 리튬브로마이드, 가성소다 , 황산, 염화리튬

1. 용액의 증발압력이 낮을 것

2. 농도변화에 의한 증기압의 변화가 적을 것

3. 증발온도가 냉배의 증발온도와 차이가 있을 것

4. 재생에 많은 열량을 필요로 하지 않을 것

5. 점도가 높지 않을 것

6. 부식성이 없을 것

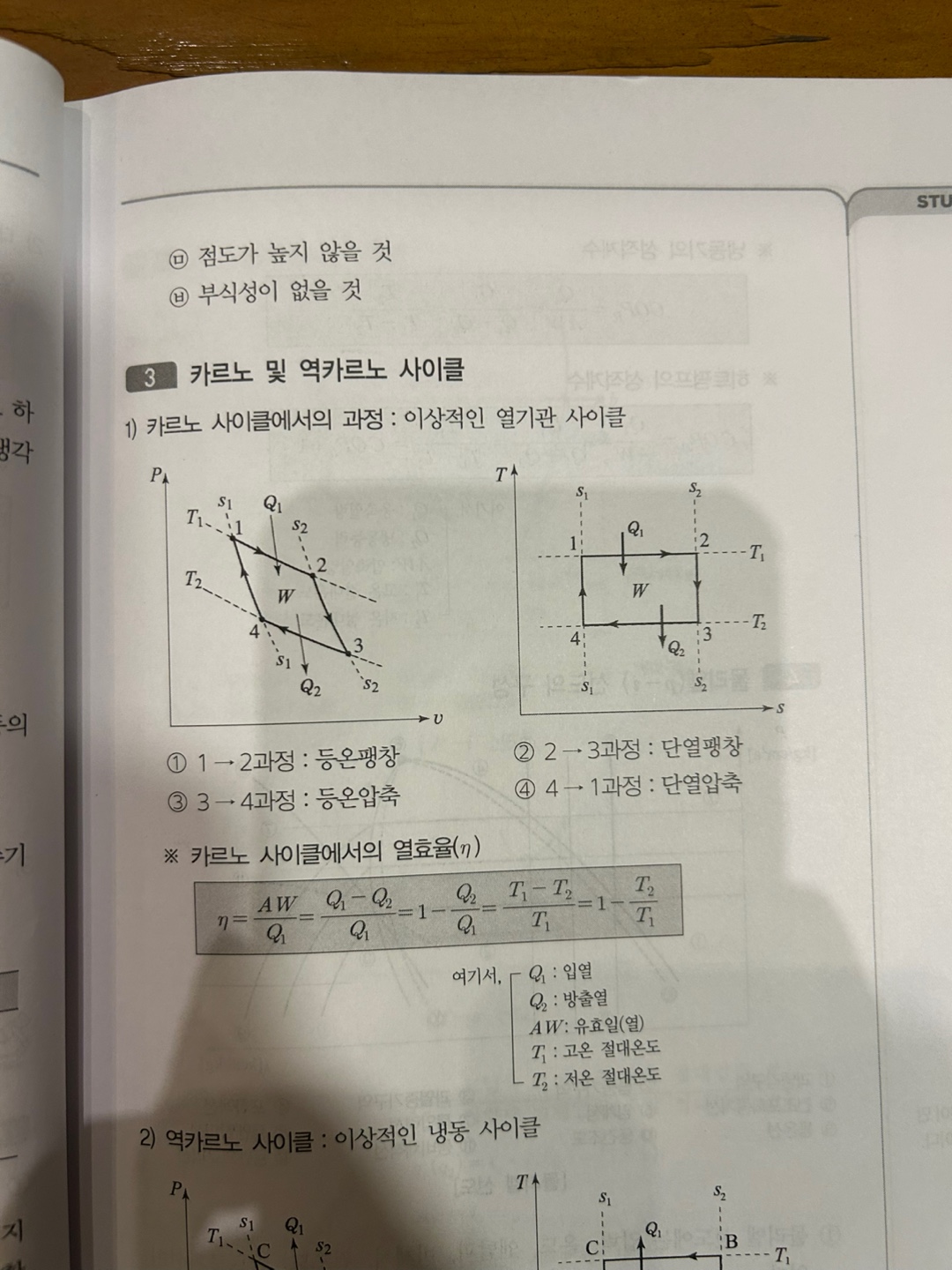

- 이상적인 열기관 사이클

1 > 2 과정 : 등온팽창

2 > 3 과정 : 단열팽창

3 > 4 과정 : 등온압축

4 > 1 과정 : 단열압축

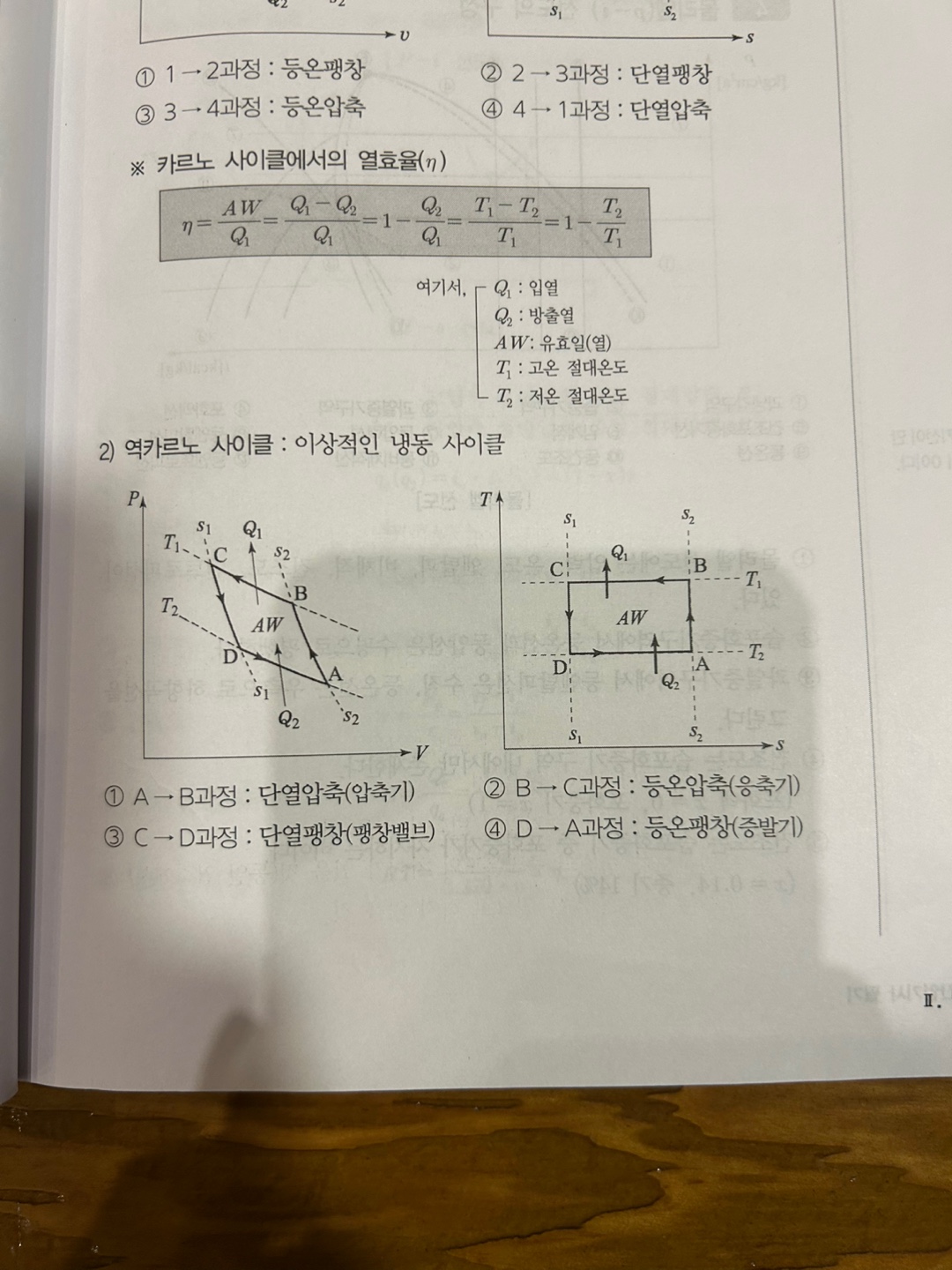

- 이상적인 냉동 사이클

A > B 과정 : 단열압축(압축기)

B > C 과정 : 등온압축(응축기)

C > D 과정 : 단열팽창(팽창밸브)

D > A 과정 : 등온팽창(증발기)

COP(R) = 냉동능력 / 압축열량

압축열량 = 응축열량 - 냉동능력

COP(R) = 저온 절대온도 / 고온 절대온도 - 저온 절대온도

COP(H)= 응축열량 / 압축열량

0C의 물 1ton을 24시간 동안에 0C 얼음으로 만드는데 제거 해야 할 열량

1RT = 3,320kcal/h = 13,900kJ/h = 3.86kW

25C의 물 1ton을 24시간 동안에 -9C 얼음으로 만드는데 제거해야 할 열량 (열 손실 20%고려)

1 제빙톤 = 1.65RT

1. 대기압 이상의 압력에서 쉽게 증발 할 것

2. 임계 온도가 높아 상온에서 쉽게 액화할 것

3. 응고점은 낮고, 증발잠열을 클 것

4. 액비열과 증기의 비열비가 작을 것

5. 점도와 표면장력이 적고, 전열이 우수 할 것

6. 절연내력이 크고, 윤활유와 작용하지 않을 것

7. 인화성 , 악취 , 독성이 없고, 누설 발견이 용이

R-12 > NH3 > R-22 > R-13

NH3 > R-22 > R-12 > R-114

프레온 > 물 > 오일 > 암모니아

1. 악취

2. 적색 리트머스 시험지 > 청색

3. 페놀프탈레인 시험지 > 적색(홍색)

4. 유황초(황산,염산) > 백색연기 발생

5. 네슬러시약 > 소량 : 황색 / 다량 : 자색

1. 비눗물 검사

2. 헬라이드토치 사용 > 불꽃의 변화

- 청색(누설없음)

- 녹색(소량)

- 자주색(다량)

- 꺼짐(과량)

3. 할로겐 전자누설 검지기

1. 흡입압력 및 토출압력 감소

2. 냉동능력 감소

3. 흡입가스 과열

4. 압축기 과열 및 토출가스 온도 상승

5. 증발기 출구의 과열도가 커져 팽창밸브 개방

1. 열용량 및 비열이 크고, 전열이 양호할 것

2. 공정점과 점도가 낮을 것

3. 부식성이 없을 것

4. 비등점은 높고 , 응곰좀은 낮을 것

5. 냉장물품에 누설 시 손상이 없을 것

6. Ph가 적당할 것

7. 가격이 싸고 구입 용이

- 밀폐형 : 전동기와 압축기가 한 하우징 속에 내장되어 수리 어려움

- 반밀폐형 : 볼트로 조립되어 있어 분해 및 수리가 용이

- 개방형 : 직결 구동식과 벨트 구동식이 있음

1. 밸브의 작동이 경쾌하고 동작이 확실할 것

2. 냉매가스 통과 시 마찰저항이 적을 것

3. 밸브가 닫혔을 때 누설이 없을 것

4. 내구성이 크고, 변형이 적을 것
