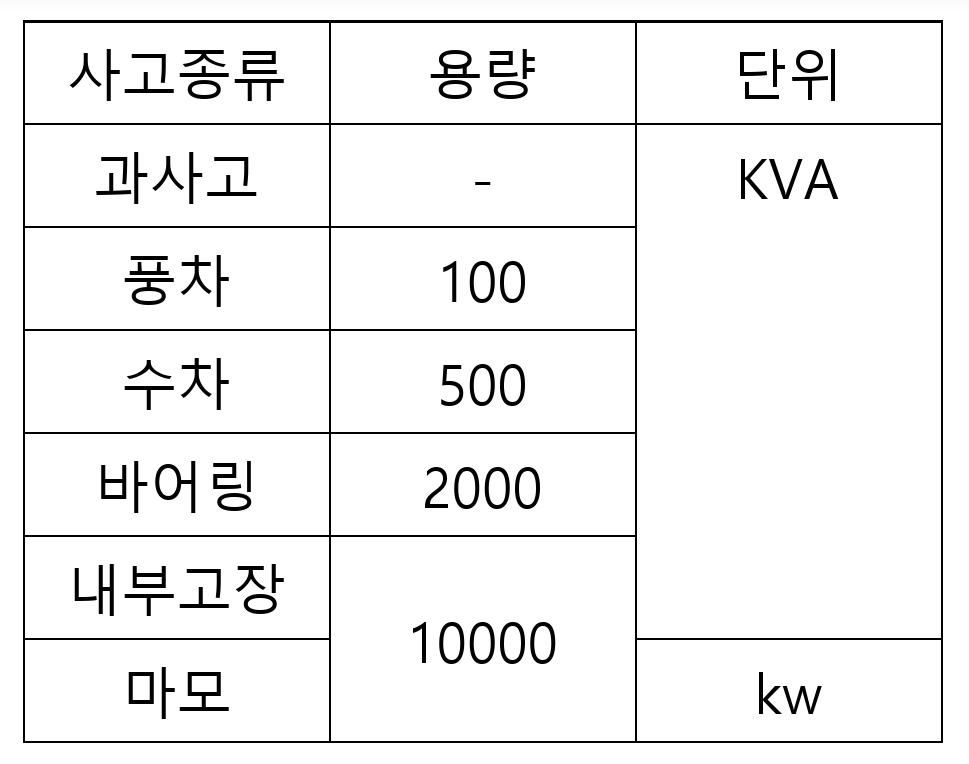

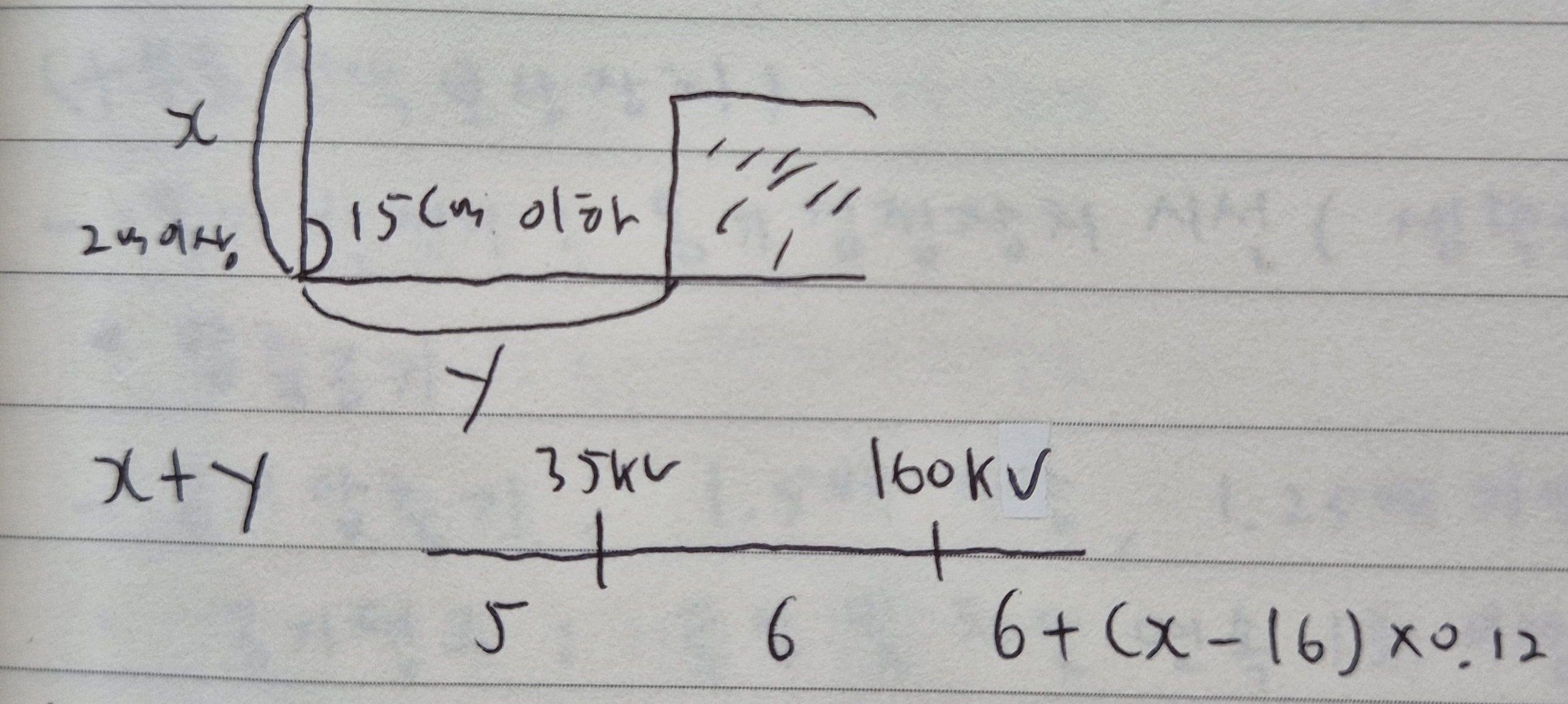

 울타리 45m 이내 접지공사 상태표시 상별표시: 특고압 선로모의모선: 특고압 선로(제외: 2회선 단일모선) 발전기 보호장치  변압기 보호장치 1)경보장치: 5000~100002)차단장치: 10000↑3)타냉식 변압기: 냉각창치 고장시 경보장치 조상설비 보호장치 1)자동차단장치2)과전류, 내부고장: 500 초과~150003)과전압: 15000↑4)무효전력 보상장치(조상기): 15000↑, 내부고장 계측장치 발전소, 변전소, 동기조상기: 전압, 전류, 전력, 온도동기발전기: 동기검정장치 시설(생략가능) 압축공기 공기압축기: 1.5배 수압, 1.25배 기압공기탱크: 투입 및 차단 연속 1회 이상주 공기탱크: 1.5배 이상 3배 이하 압력계

전기설비기술기준 5장

2023년-건설안전기사실기(필답형)-1회차

산업안전보건기준에 관한 규칙제52조(구축물등의 안전성 평가) 사업주는 구축물등이 다음 각 호의 어느 하나에 해당하는 경우에는 구축물등에 대한 구조검토, 안전진단 등의 안전성 평가를 하여 근로자에게 미칠 위험성을 미리 제거해야 한다. &lt;개정 2023. 11. 14.&gt; 1. 구축물등의 인근에서 굴착ㆍ항타작업 등으로 침하ㆍ균열 등이 발생하여 붕괴의 위험이 예상될 경우2. 구축물등에 지진, 동해(凍害), 부동침하(不同沈下) 등으로 균열ㆍ비틀림 등이 발생했을 경우3. 구축물등이 그 자체의 무게ㆍ적설ㆍ풍압 또는 그 밖에 부가되는 하중 등으로 붕괴 등의 위험이 있을 경우4. 화재 등으로 구축물등의 내력(耐力)이 심하게 저하됐을 경우5. 오랜 기간 사용하지 않던 구축물등을 재사용하게 되어 안전성을 검토해야 하는 경우6. 구축물등의 주요구조부(「건축법」 제2조제1항제7호에 따른 주요구조부를 말한다. 이하 같다)에 대한 설계 및 시공 방법의 전부 또는 일부를 변경하는 경우7. 그 밖의 잠재위험이 예상될 경우

주요 구조부에 대한 설계및 시공방법의 전부또는 일부가 변경될때

굴착면의 기울기 기준 개정(23.11.14.) 모래 1 : 1.8연암 및 풍화암 1 : 1.0경암 1: 0.5그 밖의 흙 1: 1.2

산업안전보건기준에 관한 규칙 [별표 11]&lt;개정 2023. 11. 14.&gt;굴착면의 기울기 기준(제339조제1항 관련)지반의 종류 굴착면의 기울기 모래 1 : 1.8연암 및 풍화암 1 : 1.0 경암 1 : 0.5 그 밖의 흙 1 : 1.2

작업 시작 전 및 후 10분정도의 시간으로 10명 이하로 구성된 팀원 전원이 모여 현장에서 있었던 상황에 대하여 대화한 후 납득하는 작업장 안전회의

‘작업 전 안전점검회의(TBM)’란 작업 직전, 현장 근처에서 관리감독자 등을 중심으로 작업자들이 모여 오늘의 작업내용과 안전한 작업 방법에 대해 서로 확인하고 논의·공유하는 활동으로 산업재해 예방의 핵심 수단 건설현장이나 제조업&nbsp;사업장에서 작업을 시작하기 전 오전·오후 상관 없이, 공구들을 보관하는 공구상자(Tool Box) 부근에 관리감독자를 중심으로 작업자들이 원형으로 모여 감독자 지시에 따라 작업자들의 건강 및 안전 보호구 상태 등을 확인하고 간단한 몸 풀기 운동을 실시하며, 이후 관리감독자가 작업자들에게 작업을 지시하기 전 해당 작업의 위험 요소 내용과 안전 및 각종 사고 대체에 대해 알고 있는지 서로 의논을 하는 절차를 말한다.

현장에서 그때 그 장소의 상황에 즉응하여 실시하는 위험예지활동

작업 전 또는 종료 시 5~10분간 작업자 3~5인(10인 이하)이 조를 이뤄 작업 시 위험요소에 대하여 말하는 방식

TBM 툴박스 미팅(단시간 즉시 적응법)현장 안전 작업미팅으로 작업 시작전 10분정도, 3~5인이(10인이하) 조를 이뤄 작업시 그날의 작업방법과 위험요소에 대하여 서로 대화하는방식

작업을 시작하기 전 관리감독자와 근로자들이&nbsp;모여 작업 내용을 확인 하고 안전 작업 절차를 논의하는 활동4-10명의 소규모 인원이 10분 내외로 진행&nbsp;

산업안전보건법 시행규칙 [별표 4] &lt;개정 2023. 9. 27.&gt;안전보건교육 교육과정별 교육시간(제26조제1항 등 관련)1. 근로자 안전보건교육(제26조제1항, 제28조제1항 관련) 교육과정 교육대상 교육시간가. 정기교육1) 사무직 종사 근로자 / 매반기 6시간 이상2) 그 밖의근로자 가) 판매업무에 직접 종사하는 근로자 / 매반기 6시간 이상나) 판매업무에 직접 종사하는 근로자 외의 근로자 / 매반기 12시간 이상 나. 채용 시 교육1) 일용근로자 및 근로계약기간이 1주일 이하인 기간제근로자 / 1시간 이상2) 근로계약기간이 1주일 초과 1개월이하인 기간제근로자 / 4시간 이상3) 그 밖의 근로자 / 8시간 이상 다. 작업내용 변경 시 교육1) 일용근로자 및 근로계약기간이 1주일 이하인 기간제근로자 / 1시간 이상2) 그 밖의 근로자 2시간 이상 라. 특별교육1) 일용근로자 및 근로계약기간이 1주일 이하인 기간제근로자: 별표 5 제1호라목(제39호는 제외한다)에 해당하는작업에 종사하는 근로자에 한정한다. / 2시간 이상2) 일용근로자 및 근로계약기간이 1주일 이하인 기간제근로자: 별표 5 제1호라목제39호에 해당하는 작업에 종사하는 근로자에 한정한다. / 8시간 이상3) 일용근로자 및 근로계약기간이 1주일 이하인 기간제근로자를 제외한 근로자: 별표 5 제1호라목에 해당하는 작업에 종사하는 근로자에 한정한다. 가) 16시간 이상(최초 작업에종사하기 전 4시간 이상 실시하고 12시간은 3개월 이내에서 분할하여 실시 가능)나) 단기간 작업 또는 간헐적작업인 경우에는 2시간 이상 마. 건설업 기초안전ㆍ보건교육건설 일용근로자 / 4시간 이상 1의2. 관리감독자 안전보건교육(제26조제1항 관련)교육과정 교육시간가. 정기교육 연간 16시간 이상나. 채용 시 교육 8시간 이상다. 작업내용 변경 시 교육 2시간 이상라. 특별교육16시간 이상(최초 작업에 종사하기 전 4시간 이상 실시하고, 12시간은 3개월 이내에서 분할하여 실시 가능) 단기간 작업 또는 간헐적 작업인 경우에는 2시간 이상

관리감독자의 정기교육시: 연간(16) 시간 이상1.일용근로자 및 근로계약기간이 1주일 이하인 기간제 근로자의 채용시의 교육: (1)시간 이상2.일용근로자 및 근로계약기간이 1주일 이하인 기간제 근로자의 작업내용 변경시의 교육: (1)시간 이상3.일용근로자 및 근로계약기간이 1주일 이하인 기간제 근로자를 제외한&nbsp;근로자의&nbsp;작업내용 변경시의 교육: (2)시간 이상4.건설일용근로자의 건설업 기초안전 보건교육: (4)이상

+ 열과 전기충격에 의해 손상된 것

tip 이꼬지와 심열이음매가 있는것꼬인것지름의 감소가 공칭지름의 7%를 초과하는것와이어로프의 한꼬임에서 끈어진 소선의 수가 10%이상인 경우심하게 변형되거나 부식된것열과 전기충격에 의해 손상된 것

산업안전기준에 관한 규칙제63조(달비계의 구조) ① 사업주는 곤돌라형 달비계를 설치하는 경우에는 다음 각 호의 사항을 준수해야 한다. &lt;개정 2021. 11. 19.&gt;1. 다음 각 목의 어느 하나에 해당하는 와이어로프를 달비계에 사용해서는 아니 된다.가. 이음매가 있는 것나. 와이어로프의 한 꼬임[(스트랜드(strand)를 말한다. 이하 같다)]에서 끊어진 소선(素線)[필러(pillar)선은 제외한다)]의 수가 10퍼센트 이상(비자전로프의 경우에는 끊어진 소선의 수가 와이어로프 호칭지름의 6배 길이 이내에서 4개 이상이거나 호칭지름 30배 길이 이내에서 8개 이상)인 것다. 지름의 감소가 공칭지름의 7퍼센트를 초과하는 것라. 꼬인 것마. 심하게 변형되거나 부식된 것바. 열과 전기충격에 의해 손상된 것

산업안전보건기준에 관한 규칙제26조(계단의 강도) ① 사업주는 계단 및 계단참을 설치하는 경우 매제곱미터당 500킬로그램 이상의 하중에 견딜 수 있는 강도를 가진 구조로 설치하여야 하며, 안전율[안전의 정도를 표시하는 것으로서 재료의 파괴응력도(破壞應力度)와 허용응력도(許容應力度)의 비율을 말한다)]은 4 이상으로 하여야 한다.제27조(계단의 폭) ① 사업주는 계단을 설치하는 경우 그 폭을 1미터 이상으로 하여야 한다. 다만, 급유용ㆍ보수용ㆍ비상용 계단 및 나선형 계단이거나 높이 1미터 미만의 이동식 계단인 경우에는 그러하지 아니하다. &lt;개정 2014. 9. 30.&gt;제28조(계단참의 설치) 사업주는 높이가 3미터를 초과하는 계단에 높이 3미터 이내마다 진행방향으로 길이 1.2미터 이상의 계단참을 설치해야 한다. &lt;개정 2023. 11. 14.&gt;제30조(계단의 난간) 사업주는 높이 1미터 이상인 계단의 개방된 측면에 안전난간을 설치하여야 한다.

산업안전보건기준에 관한 규칙제207조(조립ㆍ해체 시 점검사항) ② 사업주는 항타기 또는 항발기를 조립하거나 해체하는 경우 다음 각 호의 사항을 점검해야 한다. &lt;개정 2022. 10. 18.&gt;1. 본체 연결부의 풀림 또는 손상의 유무2. 권상용 와이어로프ㆍ드럼 및 도르래의 부착상태의 이상 유무3. 권상장치의 브레이크 및 쐐기장치 기능의 이상 유무4. 권상기의 설치상태의 이상 유무5. 리더(leader)의 버팀 방법 및 고정상태의 이상 유무6. 본체ㆍ부속장치 및 부속품의 강도가 적합한지 여부7. 본체ㆍ부속장치 및 부속품에 심한 손상ㆍ마모ㆍ변형 또는 부식이 있는지 여부

산업안전보건법 시행규칙 [별표 6]안전보건표지의 종류와 형태(제38조제1항 관련)1. 금지표지 103 차량통행금지2. 경고표지 215 위험장소경고

굴착공사 표준안전 작업지침[시행 2023.7.1.]제3조(사전조사) ① 기본적인 토질에 대한 조사는 다음 각 호에 의한다. 2. 조사내용은 다음 각 목의 사항을 기준으로 한다. 가. 주변에 기 절토된 경사면의 실태조사 나. 지표, 토질에 대한 답사 및 조사를 하므로써 토질구성(표토, 토질, 암질), 토질구조(지층의 경사, 지층, 파쇄대의 분포, 변질대의 분포), 지하수 및 용수의 형상 등의 실태 조사 다. 사운딩 라. 시추 마. 물리탐사(탄성파조사) 바. 토질시험 등

지반의 지하수위매설물의 유무 또는 상태형상, 지질 및 지층의 상태균열, 함수, 용수 및 동결의 유무 또는 상태

부재의 긴압 정도 (부재=터널지보공, 버팀대=흙막이지보공)부재의 손상, 변형, 부식, 변위탈락의 유무 및 상태부재의 접속부 및 교차부의 상태기둥침하의 유무 및 상태 터널지보공 긴손접기(교)

산업안전보건기준에 관한 규칙[시행 2024.6.28.] 제366조(붕괴 등의 방지) 사업주는 터널 지보공을 설치한 경우에 다음 각 호의 사항을 수시로 점검하여야 하며, 이상을 발견한 경우에는 즉시 보강하거나 보수하여야 한다.1. 부재의 손상ㆍ변형ㆍ부식ㆍ변위 탈락의 유무 및 상태2. 부재의 긴압 정도3. 부재의 접속부 및 교차부의 상태4. 기둥침하의 유무 및 상태

**터널지보공이 아니라 흙막이 지보공일 경우 <ol><li>버팀대의 긴압의 정도 (부재 X)</li></ol>

※ 지보공(터널,흙막이 둘다) 설치 시 정기점검 사항&nbsp;tip 부부버침부재의 변형, 변위, 손상, 부식, 탈락의 유무와 상태부재의 연결부, 접속부, 교차부의 상태버팀대의 긴압 정도침하의 정도 터널 강아치 지보공의 조립 시 사업주가 따라야 하는 사항tip 조립받침대로 널판띠장(널판띄기 연상)-강아치 지보공조립간격은 조립도를 따를것터널 출입구 부분에 받침대를 설치할것널판 등을 설치 할것(낙하물 위험이 있는 경우)띠장을 사용해 주재 상호간 튼튼하게 연결할것

14.시스템비계의 구조를 4가지 적으시오수직재, 수평재, 가새재를 연결하는구조수직재는 수평재와 직각으로 설치수직재와 수직재의 연결철물은 이탈되지 않도록 한다.&nbsp;벽 연결재의 설치간격은 제조사가 정한 기준에 따라 설치비계밑단의 수직재와 받침철물은 밀착이되도록 설치하고, 수직재와 받침철물의&nbsp;연결부의 겹침길이는&nbsp;받침철물 전체길이의 1/3이상이 되도록할것 15.파이프서보트를 지주(동바리)로 사용할 경우 준수해야 할 사항을 쓰시오파이프서포트를 (3)개본 이상 이어서 사용하지 아니하도록할것파이프서보트를 이어서 사용할 때에는 (4)개본 이상이 볼트 또는 전용철물을 사용하여 이을것높이가 ( 3.5)미터를 초과할 때 높이 (2)미터 이내마다 수평연결재를 (2)개 방향으로 만들고 (수평연결재의 변위) 를 방지할것

산업안전보건기준에 관한 규칙[시행 2024.6.28.] 제332조의2(동바리 유형에 따른 동바리 조립 시의 안전조치) 사업주는 동바리를 조립할 때 동바리의 유형별로 다음 각 호의 구분에 따른 각 목의 사항을 준수해야 한다.1. 동바리로 사용하는 파이프 서포트의 경우가. 파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것나. 파이프 서포트를 이어서 사용하는 경우에는 4개 이상의 볼트 또는 전용철물을 사용하여 이을 것다. 높이가 3.5미터를 초과하는 경우에는 높이 2미터 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지할 것 4. 시스템 동바리(규격화ㆍ부품화된 수직재, 수평재 및 가새재 등의 부재를 현장에서 조립하여 거푸집을 지지하는 지주 형식의 동바리를 말한다)의 경우다. 수직 및 수평하중에 대해 동바리의 구조적 안정성이 확보되도록 조립도에 따라 수직재 및 수평재에는 가새재를 견고하게 설치할 것라. 동바리 최상단과 최하단의 수직재와 받침철물은 서로 밀착되도록 설치하고 수직재와 받침철물의 연결부의 겹침길이는 받침철물 전체길이의 3분의 1 이상 되도록 할 것

강관비계&gt; 교차가새시스템비계&gt; 가새재
