혼촉 방지 시설
1)가공 접지 도체: 굵기 4mm↑경동선, 200m (분리 시: 300Ω)
가공 공동 지선: 굵기 4mm↑경동선, 시설지름 400m, 저항지름 1km (분리 시: 300Ω)
2)중성점 접지 목적: 보호장치의 확실한 동작 확보, 이상전압 억제, 대지전압 저하
3)접지도체 굵기: 고압,특고 16mm^2↑, 저압 6mm^2↑
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
특고압 배전용 변압기의 시설
1)1차: 35kv↓, 2차: 저압 또는 고압
2)특고압 측에 개폐기 및 과전류
차단기 시설
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

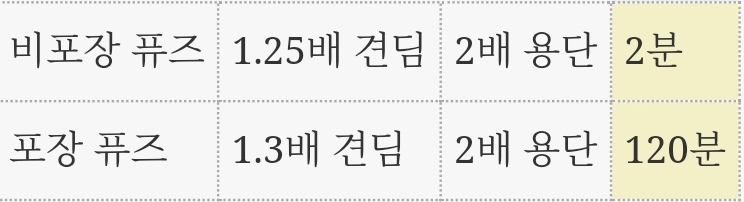

고압용 비포장, 포장퓨즈
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
아크 발생기구 간격
1m 이상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
과전류 차단기 시설제한
1)접지도체
2)다선식 선로의 중성선
3)저압 가공전선로의 접지 측
전선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피뢰기 시설 장소
1)발·변전소 인입구 및 인출구
2)배전용 변압기 1차 측
3)수용장소의 인입구
4)가공·지중전선로가 접속 되는 곳
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피뢰기 생략 장소
1)습뢰 빈도가 낮은 지역(건조)
2)피보호기가 보호 범위 내에 위치 시
3)~의 끝단, 분기점
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피뢰기 접지
고압, 특고: 10Ω↓
단독(전용 접지): 30Ω↓
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
고압, 특고 옥내배선 공사
고압: 애자, 케이블, 케이블 트레이
특고: 케이블, 케 트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
고압용 이동전선
고압용 캡타이어 케이블
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
특고압 시설 사용 전압, 전선 종류
사용전압 100kv↓, 전선: 케이블
