1)급전소: 지시 및 급전조작

2)접근상태: 2차는 3m 미만 1차는 3m 초과

3)관등회로: 방전관

4)인입선: 가공은 지지물에서

수용가, 이웃연결은 수용가에서 수용가

5)지지물: 목, 철, 철콘, 철탑

6)지중괸로: 지중~ , ~관, 지중함

저압: 교류 1kv, 직류 1.5kv미만

고압: 교류 1kv이하 ~7kv미만,

직류 1.5kv~7kv

특고압: 7kv 초과

1)전기저항 증가x

2)전선의 세기 20% 이상 감소x, 80% 이상 유지

3)병렬 시- 굵기:50mm^2, Al:70mm^2, 퓨즈x

접지점, 시험용 변압기, 전기로

절연 저항: 누설 전류가 1mA 이하, 누설 전류가 최대공급전류의 1/2000

저압전로의 절연: SELV, PELV: 0.5Ω, FELV: 500v=1Ω

직류=교류x2, 10분간 시험

1)비접지식: 7000v 이하: 1.5 최저전압: 500v, 7000v 초과: 1.25 최저전압: 10500v

2)다중접지: 0.92

3)중성점 접지: 1.1

4)직접접지: 170kv 이하: 0.72

170kv 초과 : 0.64

1)정류기: 60kv 이하: 1, 60kv 초과: 1.1

2)회전기: 권선과 대지사이 10분간 실험, 시험전압은 비접지식과 같다

3)태양전지, 연료전지: 직류 1.5 ,교류 1, 충전부분과 대지사이

1)구분: 계통접지, 보호접지, 피뢰시스템 접지

2)종류: 단독, 공통, 통합

1)접지극 매설: 지표면 0.75m↑, 철주 밑면 0.3m↑, 금속체 1m↑ 이격

2)접지도체 선정: 큰 고장전류x, 피뢰시스템 접속

3)접지도체의 지하 0.75m, 지표상 2m까지 합성수지관 두께 2mm 몰드

4)금속 수도관 3Ω, 철골 2Ω(대지와의 전기저항)

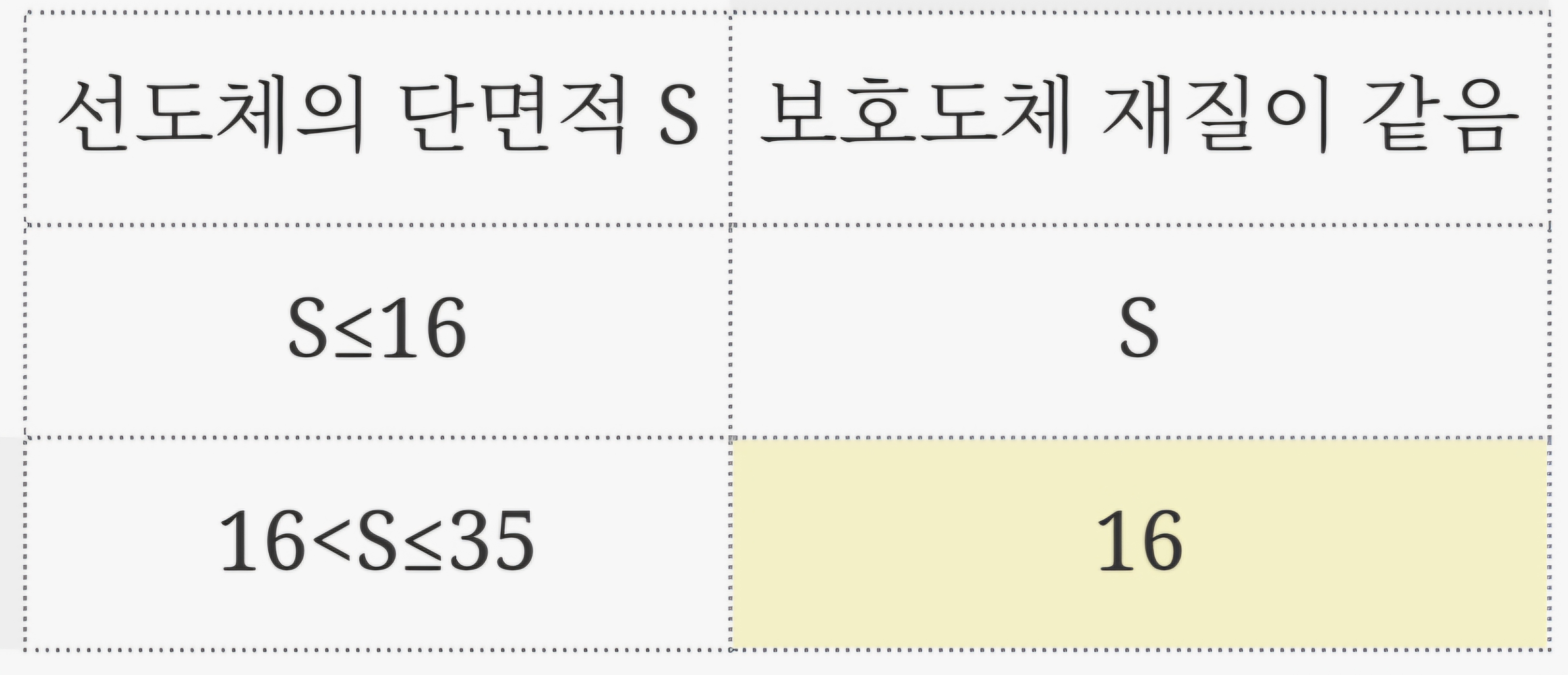

1)큰 고장전류가 흐르지 않을 경우: 구리 6mm^2, 철 50 mm^2

2)피뢰시스템 접속 경우: 구리 16mm^2, 철 50mm^2

3)전기설비용 접지도체: 6mm^2

4)중성점 접지용 접지도체: 16mm^2

다심케이블, 충전도체, 나도체, 고정된 절연도체

3Ω

$$

150/300/600

---------------------

Ig

일반: 150, 2초: 300, 1초: 600

Ig: 1선 지락 전류

1)직류: 300v, 교류: 150v인 건조한곳

2)목주

3)절연대, 전연물 등 절연이란 단어가 포함된 것

4)누전차단기: 정격감도전류30mA↓(물기,습기 15mA↓), 동작시간: 0.03초

피뢰기 높이 20m↑인 곳에 설치

수뢰부 시스템 종류: 돌침, 수평도체, 그물망
