전력을 이용하여 회전(구동) 운동을 생성하는 기계

전자기 유도 법칙에 기반하여 동작 - 고정자의 권선에 전류가 흐르면 자기장이 생성 - 자기장이 회전자의 권선(또는 영구자석)과 상호작용해 회전 운동 발생

자기 선속 변화로 인해 도체에 기전력이 생성됨 (패러데이 법칙)

직류(DC)모터 특징: 정류자와 브러쉬 사용, 속도 제어 용이 - 장점: 제어가 쉬움 - 단점: 브러쉬 마모, 소음, 효율 저하

교류(AC) 모터 - 유도 모터: 고정자에 유도 전류로 회전 운동 발생

- 동기 모터: 고정자 자기장이 회전자와 동일한 속도로

회전

브러시리스 DC 모터 (BLDC) - 브러쉬를 제거한 구조로, 브러시드 모터 단점을 개선 - 장점: 수명 증가, 효율성 향상, 소음 감소

Single Motor: 1개 탑재, 2WD

Dual Motor: 2개 탑재, AWD, 주행 안정성과 성능 향상

Tri-Motor: 3개 탑재, 전륜/후륜 분리, 반응성 향상

Quad-Motor: 4개 탑재, 각 휠에 개별 모터 적용, 강력한 출력과 정밀 제어 가능

차량 제동 시 운동 에너지를 전기로 전환해 에너지 회수

고정자(Stator): 모터 외부에 위치, 자기장을 형성

회전자(Rotor): 중심에서 회전, 고정자 자기장과 상호작용

브러쉬/정류자: DC 모터에서 전류 전달 및 방향 제어

축(Shaft): 기계적 에너지를 외부로 전달

볼 베어링(Ball Bearing): 회전자의 안정적 회전 유지

역할: 전기에너지를 기계적 에너지로 변환

중요성: 주행거리와 연비에 중요한 역할

구성: 고정자와 회전자로 구성

조향장치 역할: 운전 방향을 조정하여 운전 경로를 설정

조향장치 중요성: 자동차 부품 중 약 50%의 비중 차지, 정확한 조향성이 없이는 안전한 운전이 불가능

조향 조작부: 운전자와 직접적으로 연관된 조작 부위

조향 기어부: 핸들의 회전력을 직선 운동으로 변환

조향 링크부: 기어부의 움직임을 바퀴로 전달

센서 감지: 운전자의 조작 감지

전기 신호 변환: 조작 신호를 전기적으로 변환하여 기계적 조타를 지원 조향 회전: 차량 바퀴를 원하는 방향으로 회전

구조적 편리함: 유압식 대비 간단한 구조, 전자제어 가능

연비 개선: 동력 손실 감소로 효율성 향상

빠르고 정확한 조작: 전기 신호 기반으로 명확하고 신속한 조작 가능

크럼플 존: 충격 흡수를 위해 설계된 차체 부분

고강도 강판 및 알루미늄: 충돌 시 힘 분산

에너지 흡수 빔: 승객 보호 기여

역할: 노면 충격과 진동 흡수로 안정적이고 편안한 승차감 제공

종류: 맥퍼슨 스트럿, 더블 위시본, 멀티링크 서스펜션

종류: 전방 충돌 경보, 차선 이탈 경보, 어댑티브 크루즈 컨트롤, 운전자 주의 경보

미래 기술: 자율주행 기술과 커넥티드 카 기술로 발전

정의: 펑크가 나도 일정 거리 주행 가능

특성: 공기압 저하 경고, 자동 공기압 조절

장점: 펑크 안전성, 편의성 향상

단점: 무게 증가, 승차감 저하

정의: 화학 에너지를 전기 에너지로 변환하여 저장하고 필요한 시점에 전력을 공급하는 장치

구성 요소: 양극(+), 음극(-), 전해질

작동 원리: 화학 반응(산화·환원)을 통해 전기 생성

LFP배터리

장점: 저렴한 가격, 긴 수명, 안전성(고온 폭발 방지)

단점: 낮은 에너지 효율, 짧은 주행 거리

NCM/NCA 배터리

장점: 높은 에너지 밀도, 긴 주행 거리, 빠른 충전 속도

단점: 높은 원자재 비용, LFP 대비 낮은 안전성

화재 원인: 열폭주(온도 급상승)로 인한 연쇄 반응, 제조 결함, 과충전·과방전, 외부 가열·충격

예방 방법: 방열 소재와 고도화된 설계 , 과충전·과방전 방지 및 적절한 잔량 유지 - 정기적인 배터리 안전 점검

수소와 산소의 화학 반응을 통해 전기와 물 생성

고체 산화물(SOFC), 고분자 전해질(PEMFC), 알칼리(AFC), 인산형(PAFC)

장점: 무공해, 높은 효율

단점: 저장 어려움, 초기 비용 높음

자동차, 선박, 드론, 발전 등

저장 및 운송 기술 발전, 연료전지 내구성 강화, 인프라 확대

P형 반도체와 N형 반도체가 결합

빛에 의해 전자들이 이동하며 전류 발생

회로 연결 시 전기가 생성됨

장점

재생 가능: 고갈되지 않는 에너지

환경 친화적: 온실가스 배출 감소

유지 비용 저렴: 설치 후 관리가 간단

분산형 발전 가능: 건물 옥상 등에 설치 가능

단점

날씨와 시간 의존: 비효율적일 수 있음

초기 비용 높음: 패널 및 장비 설치 비용

설치 공간 필요: 충분한 면적 필요

에너지 저장 문제: 저장 장치가 필요

화력발전과 유사하게 증기를 이용해 터빈을 돌려 전기를 생성

장점

높은 에너지 밀도: 소량의 연료로 대량의 전기 생산 가능

온실가스 배출 감소: CO₂ 배출 거의 없음

안정적 전력 공급: 날씨의 영향을 받지 않음

단점

방사성 폐기물: 안전한 처리 필요

사고 위험성: 대형 사고 가능성 (체르노빌, 후쿠시마)

높은 초기 비용: 건설 및 유지 비용 높

장점

경량화: 배터리 의존도 감소

효율성: 충전소 의존 감소 및 방전 위험 예방

긴 주행 거리: 태양광 보조로 이동 가능 거리 증가

단점

초기 설치 비용: 패널 가격 대비 충전 효율 낮음

공간 제약: 현재 패널 효율로는 차량 동력에 부족

수전해: 물 전기 분해, 재생에너지를 활용하면 탄소 배출 감소 가능

개질: 천연가스를 이용, 저비용이지만 탄소 배출 발생

바이오매스 가스화: 바이오매스를 이용, 탄소 중립적

수소 연료 전지 자동차: 탄소 배출 없는 친환경 자동차

수소 발전: 친환경 전력 생산 방식

산업용 수소: 석유화학, 철강 등 산업 원료

주택용 에너지: 난방 및 취사용 에너지원

단계적 발전

1단계: 초기 (시범 프로젝트 중심)

2단계: 성장 (기술 발전 및 인프라 구축)

3단계: 성숙 (수소가 주요 에너지원으로 자리 잡음)

기술 발전

생산 기술 고도화: 재생에너지 기반 수전해 등

저장 및 운송 기술: 안전하고 효율적인 시스템 필요

활용 기술 확대: 연료전지, 발전, 산업 등

탄소 중립: 기후 변화 대응의 핵심 역할

에너지 안보 강화: 에너지 의존도 감소

산업 경쟁력 강화: 신산업 창출 및 경제 성장 촉진

지속 가능한 발전: 미래 사회의 필수 에너지원

수소 저장 및 공급 시스템: 저장된 수소를 안전하게 공급

연료 전지 시스템: 전기를 생산하는 핵심 장치

전력 변환 시스템: 생산된 전기를 사용 가능한 형태로 변환

수소 공급: 저장된 수소를 공급

수소 개질: 정제 및 개질 과정을 거침

연료 전지 반응: 수소와 산소가 결합해 전기, 열, 물 생성

전기 생산: 생성된 전기로 동력 제공

음극: 수소를 양성자와 전자로 분리

전해질: 양성자만 통과시키는 막, 전자 절연 역할

양극: 산소와 양성자가 결합해 물 생성

장점: 높은 에너지 효율, 무공해 배기가스, 다양한 응용 가능성

단점: 수소 생산/저장 어려움, 초기 투자 비용 높음, 안전성 우려

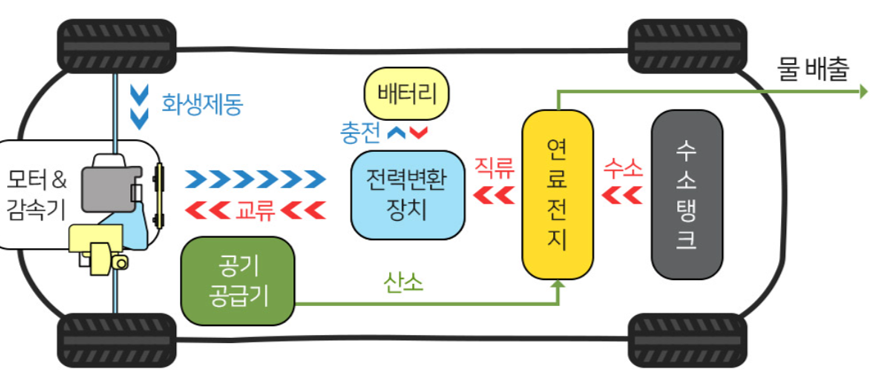

수소탱크에서 수소 공급: 천연가스와 수증기 혼합 후 순수 수소 생성

산소 흡입: 공기 중 산소(O₂)를 연료전지로 유입

화학 반응: H₂와 O₂가 반응해 물, 전기, 열 생성

구동: 전기에너지가 운동에너지로 변환 - 배출: 부산물로 순수 물(H₂O) 배출

직류 전압을 교류 전압으로 변환

전기 모터, 전조등, 에어컨 등 전기 부품 작동 가능

순수 정현파 인버터: 안정적인 교류 전원 제공, 고가

수정 정현파 인버터: 저렴하며 대부분 전자 기기에 적합

사각파 인버터: 가장 저렴, 간단한 조명, 휴대폰 충전 등 제한적 사용

장점

친환경적: 배출가스 없음

높은 에너지 효율: 단위 무게당 에너지 효율 높음

재생 가능 에너지 활용 가능

단점

초기 설치 및 생산 비용 높음

수소 인프라 부족: 충전소 및 저장 시설 제한

저장 및 운송 기술의 기술적 한계

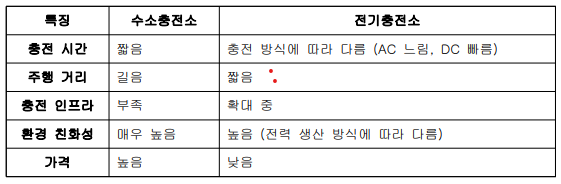

수소차 vs 전기차: 전기차는 충전 인프라 우위

수소차는 장거리 주행 및 친환경적 특성

두 기술이 상호 보완적으로 발전 가능

대중 인식 개선을 통한 친환경 차량 수용성 증가

내연기관 대신 전기 모터 사용

배터리에 저장된 전기를 전기 모터가 회전력으로 변환

이 회전력이 바퀴를 구동

배터리: 전기 에너지 저장

전기 모터: 배터리 전기를 사용해 회전력 생성

전력 제어 시스템: 전압, 전류, 온도를 조절해 전력 효율과 안전성 관 리

효율성: 내연기관 대비 에너지 손실 적음

브레이크 시 운동 에너지를 전기로 변환해 배터리 에 저장

배터리 잔량, 주행 환경, 속도 등을 고려한 에너지 관리

1세대: 납축전지

무겁고 용량이 작아 주행 거리 제한적

2세대: 니켈-수소

에너지 밀도 증가, 수명 짧고 고가

3세대: 리튬이온

현재 가장 널리 사용, 높은 에너지 밀도, 긴 수명, 저렴한 가격

4세대: 고체 전해질

리튬이온 대비 안전성과 에너지 밀도 개선

전기 에너지를 운동 에너지로 변환

AC 모터(교류), DC 모터(직류)로 구분

DC 모터는 브러쉬 모터와 브러쉬리스 모터로 나뉨

직류 전류(DC)를 교류 전류(AC)로 변환

제동 회생 시스템을 조정하여 에너지 회수 담당

모터의 RPM(회전수)이 너무 높아 감속기를 사용해 회전수를 하향 조정

기어비: 7.2~9.4:1로 설정

정의: 변속기의 입력 속도와 출력 속도의 비율

공식: 감속비 = 변속기의 기어비 × 최종 감속비

의미: 바퀴까지 전달되는 동력을 조정해 주행 성능 최적화

정의: 각 기어의 비율을 계산해 바퀴에 최종적으로 전달되기 전에 적용되는 기어비

의미: 링 기어 1회전 시 피니언 기어의 회전 수

특징: 종감속비가 크면 가속력 증가, 연비 감소, 최고속도 낮아짐

1세대: 낮은 효율성과 높은 비용

2세대: 충전 시간 단축 및 효율성 향상

3세대: 높은 효율성과 안전성 목표

고속 충전 기술: 충전 속도 개선

스마트 충전 시스템: 시간/요금 관리, 상 태 모니터링 지원

고압 수소를 차량의 연료탱크에 주입해 주행

AC 충전(느림), DC 충전(빠름), 무선 충전 가능

충전소 건설 비용 절감 기술 개발

저장 및 운송 기술 혁신

충전 인프라 확대

충전 속도 개선 및 효율적 에너지 사용

충전 인프라 확대: (수소 및 전기차 보급 확대를 위한 네트워크 확장)

기술 발전 (충전 속도와 효율성 향상)

수소 생산/저장 기술 (비용 절감과 기술 개선으로 수소 경제 활성화)

정책적 지원 방안

-재정 지원: 충전소 건설/운영에 대한 지원 확대

-규제 완화: 관련 규제를 완화해 산업 발전 촉진

-연구개발 투자: 기술 개발 연구에 대한 투자 강
