2021 필답 해설 페이지
척도의 종류 3가지와 도면의 기입 방법을 기술하는 문제
배척 : 실제 크기보다 크게 나타내는 것 ( 50:1, 20:1, 10:1 )
현척 : 실제 크기와 같게 나타내는 것 ( 1:1 )
축척 : 실제 크기보다 작게 나타내는 것 ( 1:5,000, 1:1,000 )

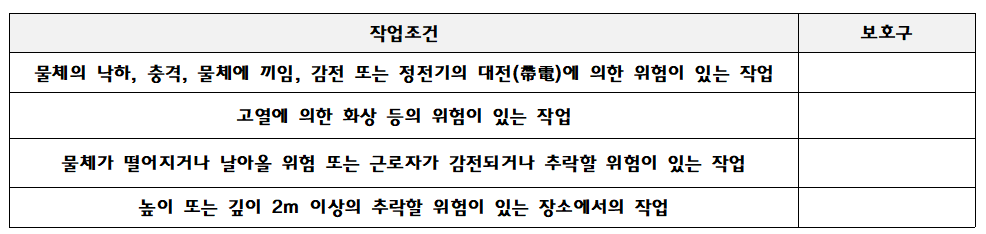

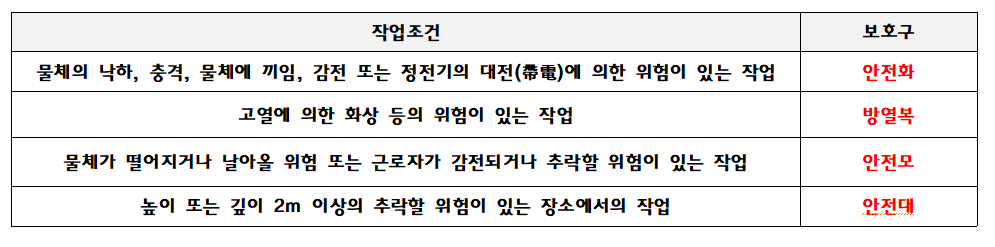

작업조건에 맞게 착용하는 안전보호구를 고르는 문제
낙하물에 의한 위험의 사업주 안전방지대책 3가지
낙하물 방지망 / 수직보호망 또는 방호선반 설치 / 출입금지구역 설정
어떤 공종의 계획 중 정상공기가 10일, 이때 비용이 10,000,000원이며 급속공기가 6일 소요될 때 비용은 14,000,000 원이 된다. 이때 비용경사는 얼마인가?
비용경사 = (14,000,000-10,000,000)/(10-6) = 4,000,000/4 = 1,000,000 원/일
품질관리 7가지 도구 중 다음 물음에 해당되는 도구를 쓰시오
(1) 결과와 원인을 분석하고 주요 문제점을 발견하기 위한 그래프 :
(2) 결과에 원인이 어떻게 관계하는가를 알 수 있도록 작성한 그림 :
(3) 데이터가 어떻게 분포하고 있는지를 나타내기 위하여 막대 그래프로 표현하여 작성하는 그림 :
(4) 한 쌍의 데이터가 대응하는 상태에서 문제를 발견해 내기 위한 도구 :
(5) 계산치의 자료를 모아 그것에서 문제를 발견해 내기 위한 도구:
(1) 파레토도
(2) 특성요인도
(3) 히스토그램
(4) 산점도 (산포도)
(5) 체크시트
방수 바닥물매 마감이 있을 때와 없을 때의 올바른 물매를 적으시오
(1) 현장타설 콘크리트, 아스팔트 콘크리트, 자갈 등으로 방수층으로 보호할 경우 물매 : ( ① )
(2) 방수층 마감을 보호도료 (top coat) 도포로 하거나 또는 마감하지 않을 경우 물매: ( ② )
(1) 1/100 ~ 1/50
(2) 1/50 ~ 1/20
자착형 방수시트의 종류 3가지를 쓰시오
고무 아스팔트계
부틸 고무계
천연고무계
도막방수공사에서 보강포 사용 목적을 3가지만 쓰시오
① 바탕에 균열이 발생할 경우 도막 방수층의 동시 파단 혹은 크리프 파단 위험 경감
( 방수층의 동시 파단 위험 경감 )
② 보강포에 균등하게 도막재를 바름으로 균일한 도막 두께를 확보 (도막두께 확보)
③ 치켜올림부 또는 경사부에서 도막방수재의 흘러내림 방지 (방수재의 홀러 내림 방지)
도막방수 경화불량 원인 2가지
① 정확한 혼합 비율 미준수
② 과도한 희석재 사용
③ 시공시 적절한 온도와 습도 미준수
시트방수재와 도막방수재의 적층 복합방수공법 평탄부위 전면부착 1~3층 순서대로 적으시오

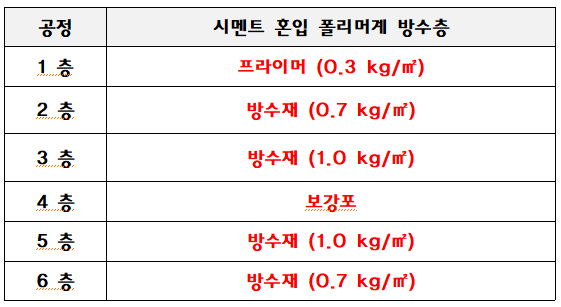

시멘트 혼입 폴리머계 방수층의 공정별 작업내용을 빈칸에 쓰시오.
규산질계 방수공사 시 균일하게 도포 시 사용하는 도구 4가지
솔, 흙손, 뿜칠 또는 롤러
실링 방수공사 시공순서 7단계
시공순서 7단계
바탕면 청소→ 백업재 충전→ 마스킹테이프부착→ 프라이머 도포→ 실링재료 충전→ 주걱마감→ 양생
7단계라는 조건이 없다면 아래 처럼 시방서 내용대로 쓰는게 맞다고 생각됨...
KCS 41 40 12 실링공사 > 3. 시공
피착면의 확인→피착면의 청소→백업재의 충전 또는 본드브레이커 바름 → 마스킹 테이프 바름 → 프라이머 도포 →실링재의 조제 및 건의 준비 → 실링재의 충전 → 주걱마감 →마스킹 테이프 벗겨 냄 →청소 →양생 및 보양
도막방수 파단 방지방법
보강포 사용
<해설>KCS 41 40 06 도막방수공사 > 2.3 보강포
보강포는 바탕에 균열이 생겼을 경우 방수층의 동시 파단 또는 크리프 파단의 위험을 경감하고, 균일한 도막두께(설계두께)의 확보 및 치켜올림부, 경사부에서의 방수재의 흘러내림을 방지하기 위해 사용한다. 따라서 방수재와 잘 일체되어 보강효과를 가지고 치수안정성이 뛰어나며, 시공에 지장이 없는 표 2.3-1 이상의 품질을 가지는 것으로서 방수재 제조자가 지정하는 것을 사용한다.
방수시공 직전의 바탕상태에 대한 물음에 답하시오
건조를 전제로 하는 방수공법을 적용할 경우의 바탕표면 함수상태 : ( ① )
습윤상태에서도 사용 가능한 방수공법을 적용할 경우의 바탕표면 함수상태 : ( ② )
① 8% 이하
② 30% 이하

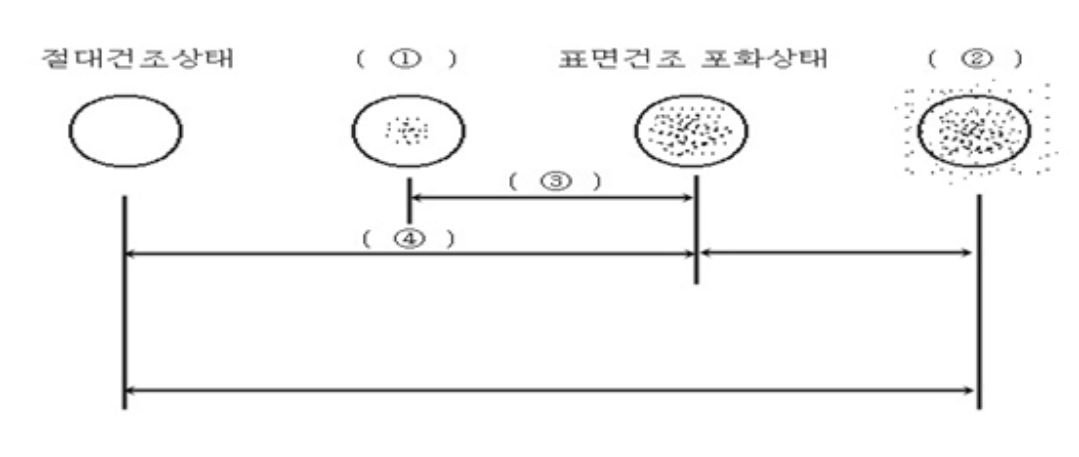

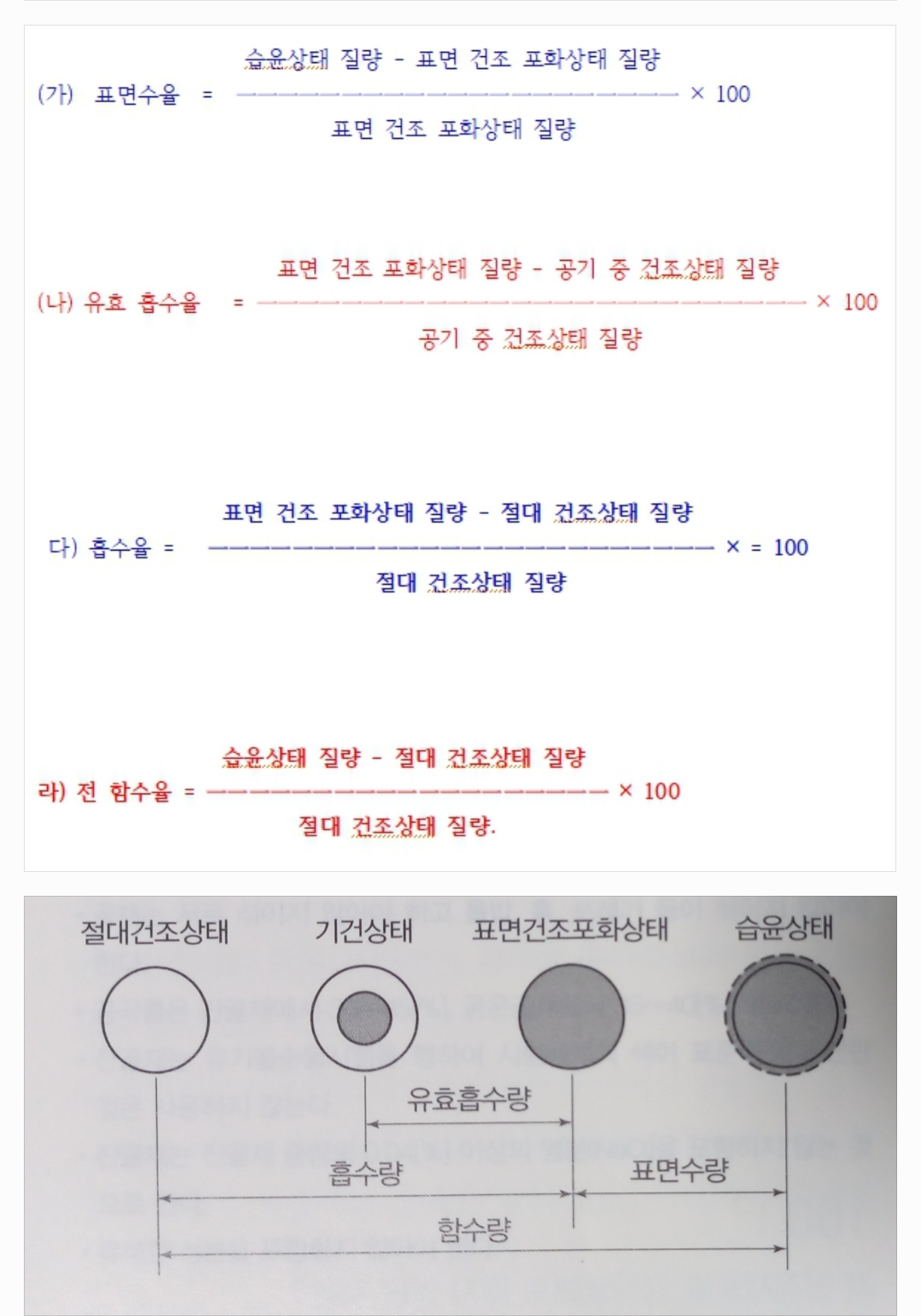

다음 그림을 보고 ( ) 안에 적당한 용어를 쓰시오
1. 기건상태(공기중 건조상태)
2. 습윤상태
3. 유효흡수량
4. 흡수량
건설용 도막 방수재의 품질시험 항목 중 인장성능시험에 의한 파단 시의 신장률은 ( 단, 눈금사이의 거리 L0 60mm, 파단시의 눈금사이 거리 LB 300mm이다 )
신장율 = ( LB – L0 ) / L0 x 100
[늘어난 길이에서 늘어나기 전의 길이를 빼준 값에 늘어나기 전의 길이로 나눠서 100을 곱하여 퍼센트 단위로 표현]
= ( 300 – 60 ) / 60 x 100 = 400%
우레탄계 도막방수 스프레이로 뿌릴 때 마감재료로 적합한 것은 무엇인가
마감도료(top coat) 도장
※ 현장타설 콘크리트, 시멘트 모르타르, 도장, 자외선 차단재 ( TOP COAT)
도막 방수층 두께관리에 대해 작성하시오
도막두께는 원칙적으로 ( ① )을 중심으로 관리한다.
설계도면에 명시된 도막두께(설계두께)를 확보하기 위해서는 방수재 도포전에 ( ① )을 정확히 산출하여 해당량을 전부 도포하여야 한다. 도막 방수층의 설계두께는 ( ② ) 두께를 기준으로 관리한다.
① 사용량
② 건조막

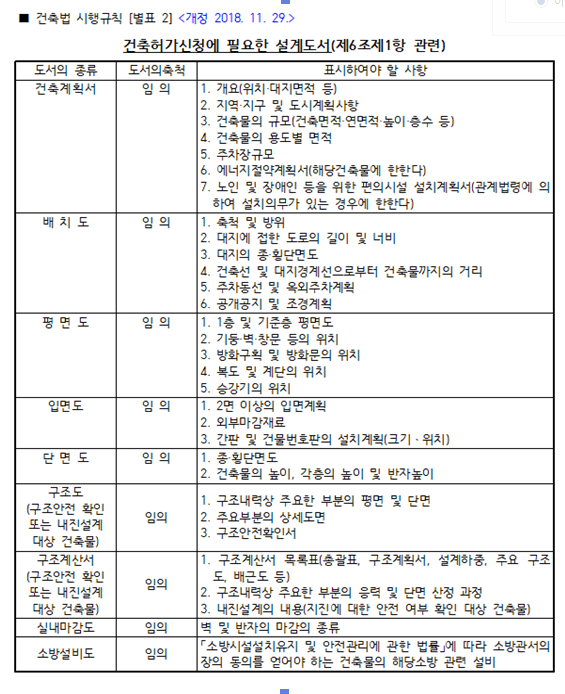

건축허가 신청시 평면도에 포함되어야 할 내용으로 올바른 것을 고르시오.
<보기> ① 1층 및 기준층 평면도 ② 기둥·벽·창문 등의 위치 ③ 방화구획 및 방화문의 위치
④ 복도 및 계단의 위치 ⑤ 승강기의 위치
① ② ③ ④ ⑤
