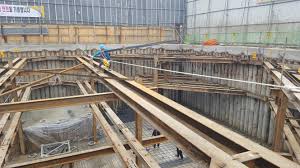

명칭 : 버팀대 공법

재료

버팀대/토류판/띠장/버팀목

2열 자립식 흙막이 공법

명칭 : 어스앵커 공법

역학적 특징

-앵커체가 각각의 구조체이므로 적용성이 좋다.

-앵커에 프리케스트를 주기 때문에 흙막이 벽의 변형 방지 및 주변 지반의 침하를 최소한으로 억제할 수 있다.

명칭 : 어스앵커공법

계측기 종류 및 용도

지표침하계 : 지표면의 침하량을 측정

수위계 : 지반 내 지하수위의 변화 측정

지중경사계 : 지중의 수평 변위향을 측정

버팀대 긴압의 정도

부재의 접속부, 부착부 및 교차부의 상태

침하의 정도

작업장소 및 그 주변의 부석, 균열의 유무

함수, 용수의 변화 점검

동결상태의 변화 점검

-받침목이나 깔판의 사용

-콘크리트 타설

-말뚝박기

-동바리 상하고정 및 미끄럼 방지 조치할 것

-개구부 상부에 동바리 설치 시 상부하중을 견딜 수 있는 견고한 받침대 설치할 것

-받침목이나 깔판의 사용, 콘크리트 타설 등 동바리의 침하를 방지하기 위한 조치를 할 것

-파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것

-파이프 서포트를 이어서 사용하는 경우 4개 이상의 볼트 또는 전용철물을 사용하여 이을 것

-높이가 3.5m를 초과하는 경우 높이 2m 이내마다 수평연결재 2개 방향으로 만들고, 수평연결재의 변위를 방지할 것

가) 볼트, 클램프

나) 3.5, 2

다) 받침목, 깔판

-깔목, 깔판 등을 이어서 사용하는 경우에는 깔판, 깔목은 단단히 연결할 것

-거푸집 형상에 따른 부득이한 경우를 제외하고는 깔판, 깔목 등을 2단 이상 끼우지 않도록 할 것

멍에 / 장선 / 거푸집 동바리

명칭 : 폼타이

기능 : 거푸집 변형 방지

깔판, 깔목 등을 이어서 사용하는 경우 깔판, 깔목을 견고히 연결할 것

거푸집의 형상에 따른 부득이한 경우를 제외하고는 깔판, 깔목 등을 2단 이상 끼우지 않도록 할 것

안전난간 설치

근로자 출입금지

덮개 설치

동결융해

기초지반의 침하

과도한 토압 발생

-흙막이 지보공의 재료로 변형, 부식되거나 심하게 손상된 것을 사용해서는 아니 된다.

-흙막이 지보공을 조립하는 경우 미리 조립도를 작성하여 그 조립도에 따라 조립할 것

가) 거푸집 명칭 : 갱폼

나)콘크리트 측압 요인 2가지

-슬럼프 / 타설 속도

다) 장점 3가지

-공기단축 및 인건비 절약

-미장공사 생략

-가설비계공사 불필요

명칭 : 슬라이딩 폼 (슬립폼)

장점 2가지

-시공속도가 빠르다

-연속시공으로 양생기간이 필요하지 않다.

1 - 5 - 6 - 2 - 4 - 3
