인간공학기사 실기 2021 3회 해설 페이지

인간공학기사 실기 2021 3회

      1

      인간공학기사 실기 2021 3회

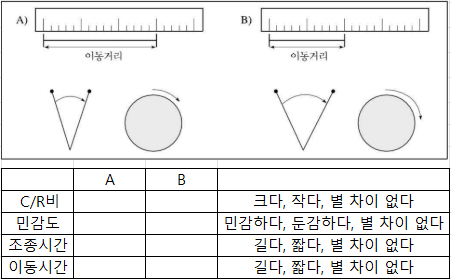

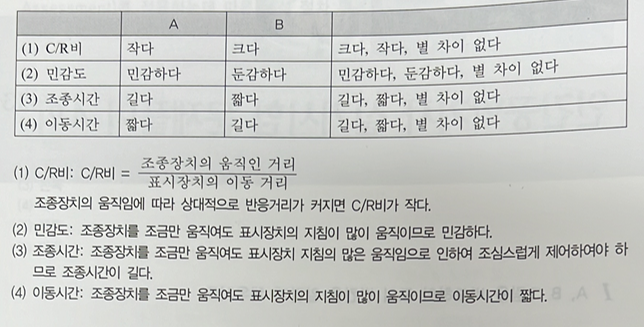

      A, B 그림을 비교하여 표의 빈칸을 알맞게 채우시오. (8점)

      문제이미지
      Preview
      문제이미지
      Preview

      2

      인간공학기사 실기 2021 3회

      OWAS 평가항목을 쓰시오. (6점)

      (1) 허리, 팔, 다리. 하중

      (2) 윗팔, 아래팔, 손목, 목, 몸통, 다리

      3

      인간공학기사 실기 2021 3회

      GOMS 모델에 대해 설명하고 4가지 구성요소를 쓰시오. (5점)

      (1) GOMS 모델: 숙련된 사용자가 인터페이스에서 특정 작업을 수행하는 데 얼마나 많은 시간을 소요하는지 예

      측할 수 있는 모델이다. 또한 하나의 문제 해결을 위하여 전체문제를 하위문제로 분해하고 분해된 가장 작은

      하위문제들을 모두 해결함으로써 전체문제를 해결한다는 것이 GOMS 모델의 기본논리이다.

      (2) 4가지 구성요소: GOMS는 인간의 행위를 목표(goals), 연산자 또는 조작(operator), 방법(methods), 선택규

      칙(selection rules)으로 표현한다.

      4

      인간공학기사 실기 2021 3회

      생체신호를 이용한 스트레인의 주요 척도 4가지를 쓰시오. (4점)

      - 뇌전도(EEG)

      - 심전도(ECG)

      - 근전도(EMG)

      - 안전도(EOG)

      - 전기피부반응(GSR)

      5

      인간공학기사 실기 2021 3회

      Barnes의 동작경제 원칙 3가지를 쓰시오. (6점)

      - 신체의 사용에 관한 원칙

      - 작업역의 배치에 관한 원칙

      - 공구 및 설비의 설계에 관한 원칙

      6

      인간공학기사 실기 2021 3회

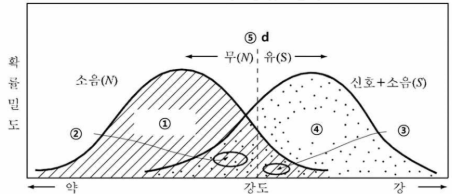

      다음 그림에서 ①~④에 해당하는 반응 대안과 ⑤ d값이 의미하는 내용을 쓰시오. (5점)

      문제이미지
      Preview

      1. 잡음을 제대로 판정(Correct Noise): 잡음만 있을 때 잡음이라고 판정, P(N/N)

      2. 신호검출 실패(Miss): 신호가 나타났는데도 잡음으로 판정, P(N/S)

      3. 허위경보(False Alarm): 잡음을 신호로 판정, P(S/N)

      4. 신호의 정확한 판정(Hit): 신호가 나타났을 때 신호라고 판정, P(S/S)

      5. d: 신호 유무의 기준

      7

      인간공학기사 실기 2021 3회

      물체 시식별 영향을 미치는 요소 3가지를 쓰시오. (6점)

      1. 조도

      2. 대비

      3. 노출시간

      4. 광도비

      5. 과녁의 이동

      6. 휘광

      7. 연령

      8. 훈련

      8

      인간공학기사 실기 2021 3회

      다음 FT도에서 T의 신뢰도 (%)를 구하시오. (단, 소수점 첫째 자리까지 쓰시오) (6점)

      문제이미지
      Preview
      문제이미지
      Preview

      9

      인간공학기사 실기 2021 3회

      한 사이클의 관측평균시간이 10분, 레이팅계수가 110%, 여유율(외경법)이 15%일 때, 정미시간과 표준시간을 구하시오. (4점)


      문제이미지
      Preview

      10

      인간공학기사 실기 2021 3회

      정상작업영역과 최대작업영역에 대해 설명하시오. (4점)

      (1) 정상작업영역: 상완을 자연스럽게 수직으로 늘어뜨린 채, 전완만으로 편하게 뻗어 파악할 수 있는 구역

      (34~45 cm)이다.

      (2) 최대작업영역: 전완과 상완을 곧게 펴서 파악할 수 있는 구역(55~65 cm)이다.

      11

      인간공학기사 실기 2021 3회

      구조적 인체치수와 기능적 인체치수에 대해 설명하시오. (6점)


      (1) 구조적 인체치수(정적측정)

      가. 형태학적 측정이라고도 하며, 표준자세에서 움직이지 않는 피측정자를 인체 측정기로 구조적 인체치수를

      측정하여 특수 또는 일반적 용품의 설계에 기초자료로 활용한다.

      나. 사용 인체측정기: 마틴식 인체측정기(Martin type anthropometer)

      다. 측정원칙: 나체측정을 원칙으로 한다.


      (2) 기능적 인체치수(동적측정)

      가. 동적 인체측정은 일반적으로 상지나 하지의 운동, 체위의 움직임에 따른 상태에서 측정하는 것이다.

      나. 동적 인체측정은 실제의 작업 혹은 실제 조건에 밀접한 관계를 갖는 현실성 있는 인체치수를 구하는 것이다.

      다. 동적측정은 마틴식 계측기로는 측정이 불가능하며, 사진 및 시네마 필름을 사용한 3차원(공간) 해석장치나 새로운 계측 시스템이 요구된다.

      라. 동적측정을 사용하는 것이 중요한 이유는 신체적 기능을 수행할 때, 각 신체 부위는 독립적으로 움직이는

      것이 아니라 조화를 이루어 움직이기 때문이다.



      12

      인간공학기사 실기 2021 3회

      남성 근로자의 8시간 조립작업에서 대사량을 측정한 결과 산소 소비량이 1.1 L/min로 측정되었다(남성 권장 에너지소비량 : 5kcal/min). 남성 근로자의 휴식시간을 계산하시오. (6점)

      문제이미지
      Preview

      13

      인간공학기사 실기 2021 3회

      제조물책임법상 결함의 유형 3가지를 쓰시오. (6점)

      - 제조상의 결함

      - 설계상의 결함

      - 표시상의 결함

      14

      인간공학기사 실기 2021 3회

      시거리가 71cm일 때 단위 눈금이 1.3cm라면, 시거리가 100cm가 되면 단위 눈금은 얼마가 되어야 하는지 구하시오. (6점)

      문제이미지
      Preview

      15

      인간공학기사 실기 2021 3회

      다음 그림을 보고 상완이두근의 힘(MF)과 주관절에서의 관절반작용력(JF)을 구하시오. (6점)

      문제이미지
      Preview
      문제이미지
      Preview

      16

      인간공학기사 실기 2021 3회

      VDT 작업관리 지침에 대한 내용인 아래의 빈칸을 채우시오. (6점)


      (1)키보드의 경사는 5도 ~ 15도, 두께는 ( )cm 이하로 해야 한다.

      (2) 바닥면에서 앉는 면까지의 높이는 눈과 손가락의 위치를 적절히 조절할 수 있도록 적어도 40±( )cm의 범위 내에서 조정이 가능한 것으로 해야 한다.

      (3) 높이조정이 가능한 작업대를 사용하는 경우에는 바닥면에서 작업대 표면까지의 높이가 ( )cm 전후에서 작업자의 체형에 알맞도록 조정하여 고정해야 한다.

      (4) 화면과의 거리는 최소 ( )cm 이상이 확보되도록 한다.

      (5) 팔꿈치의 내각은 ( )도 이상이 되어야 한다.

      (6) 무릎의 내각은 ( )도 전후가 되도록 해야 한다.

      (1)키보드의 경사는 5도 ~ 15도, 두께는 ( 3 )cm 이하로 해야 한다.

      (2) 바닥면에서 앉는 면까지의 높이는 눈과 손가락의 위치를 적절히 조절할 수 있도록 적어도 40±( 5 )cm의 범위 내에서 조정이 가능한 것으로 해야 한다.

      (3) 높이조정이 가능한 작업대를 사용하는 경우에는 바닥면에서 작업대 표면까지의 높이가 ( 65 )cm 전후에서 작업자의 체형에 알맞도록 조정하여 고정해야 한다.

      (4) 화면과의 거리는 최소 ( 40 )cm 이상이 확보되도록 한다.

      (5) 팔꿈치의 내각은 ( 90 )도 이상이 되어야 한다.

      (6) 무릎의 내각은 ( 90 )도 전후가 되도록 해야 한다.

      17

      인간공학기사 실기 2021 3회

      Fail-safe 설계원칙, Fool-proof 설계원칙, Tamper-proof 설계원칙에

      대해 설명하시오. (6점)

      - Fail-safe : 기계의 고장이 있어도 안전사고가 발생하지 않도록 2중 3중으로 통제를 가하는 것

      - Fool-proof : 인간의 실수가 있어도 안전사고가 발생하지 않도록 2중 3중으로 통제를 가하는 것

      - Tamper-proof : 사용자 또는 조작자가 임의로 장비의 안전장치를 제거할 경우, 장비가 작동되지 않도록 하는 안전설계원리

      18

      인간공학기사 실기 2021 3회

      근육을 무니 형태로, 구분했을 때 골격근, 심장근과 같은 근육과 내장근의 무늬 형태를 쓰시오. (4점)

      (1) 골격근, 심장군 : 가로무늬근

      (2) 내장근 : 민무늬근
