증기보일러의 종류 4가지

초임계 압력 하에서 증기를 얻을 수 있는 보일러로서 하나의 긴 관으로 구성되며 드럼이 없고 보유수량이 적어 증기발생이 빠른 보일러는?

( 1 )는 보일러에서 증기를 공급받아 각 사용처로 증기를 분배하고 조절하여 불필요한 열손실을 방지한다.

상하부의 드럼에 고압에 잘 견디는 다수의 수관을 연결한 것으로 전열면적이 크고 효율이 가장 좋은 고압 대용량 보일러로서 외형은 사각형이며 산업용으로 많이 사용되는 보일러는?

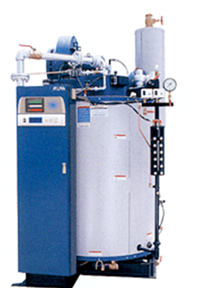

수직으로 세운 드럼 내에 연관 또는 수관이 있는 수직형 보일러로 소규모 난방에 주로 사용하며 패키지형 보일러로 되어 있는 보일러는?

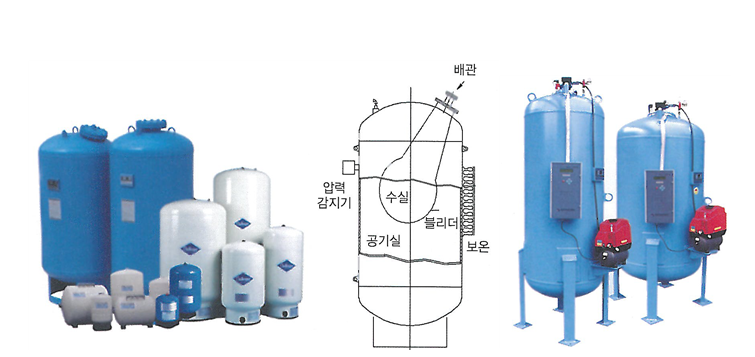

팽창탱크의 설치목적

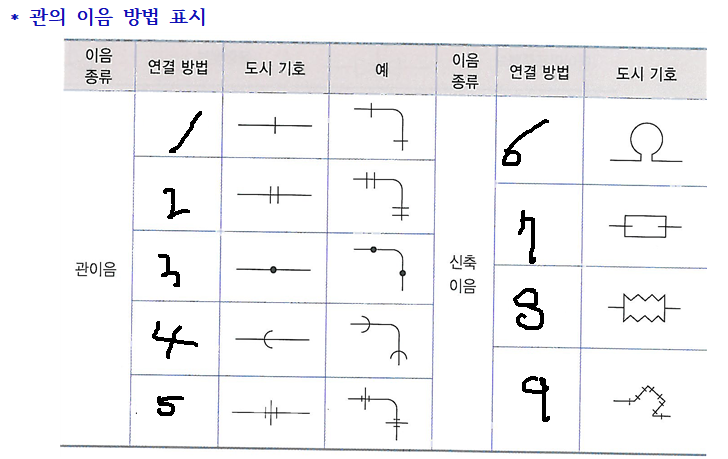

신축곡관이라고도 하며 강관 또는 동관을 신축을 흡수하는것이 특징인 신축이음은?

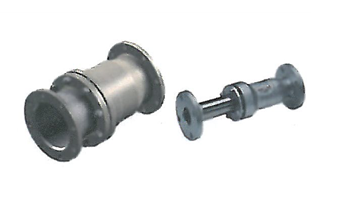

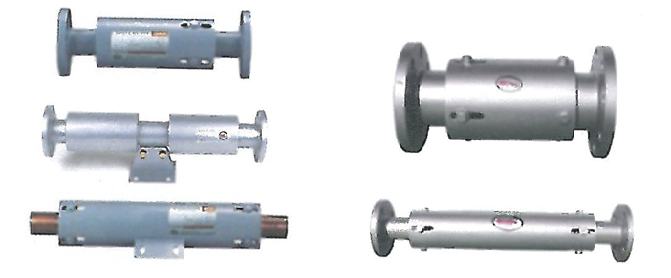

본체 속의 미끄러지게 흡수되고 본체 사이에 패킹을 넣어 누설을 방지하는 방법

펙리스 신축 이음이라고도 하며 인청동제 또는 스테인리스 주름잡아 신축을 흡수하는 것으로 일반적으로 급수 냉난방배관에서 많이 사용되는 방법은?

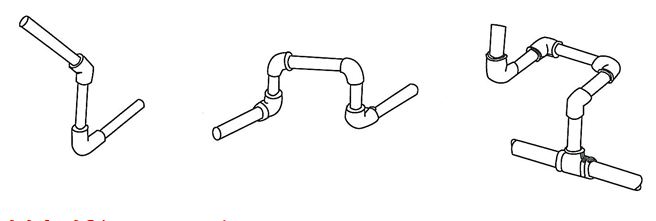

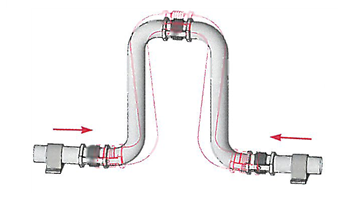

2개 이상의 나사엘보의 회전을 이용하여 신축을 흡수하는것으로 주로 온수 증기 난방의 방열기나 FCU 주위 배관용으로 사용한다.

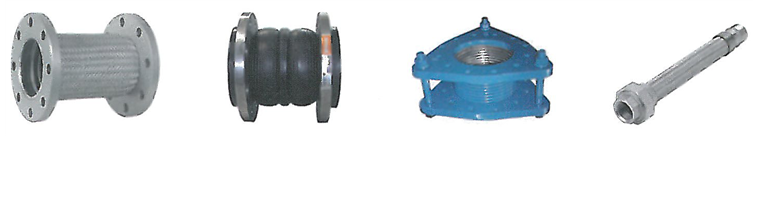

굴곡이 많은 곳이나 기기의 진동이 배관에 전달되지 않도록 하여 배관이나 기기의 파손을 방지한 목적으로 사용

증기 배관계통에 응축수가 고이기 쉬운 곳이나 관의 끝에 부착하여 증기는 배출 시키지 않고

공기나 응축수만을 자동적으로 배출시켜 수격작용을 방지

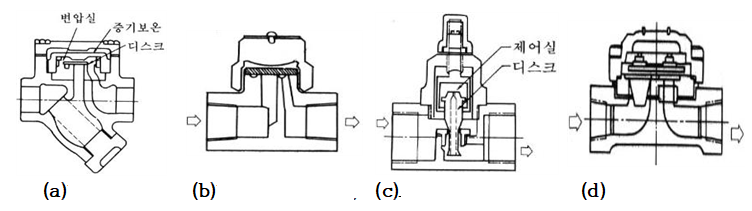

증기트랩의 종류 3가지

열역학적 트랩

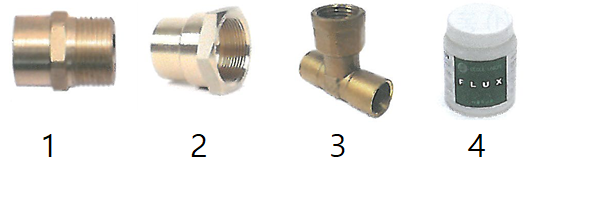

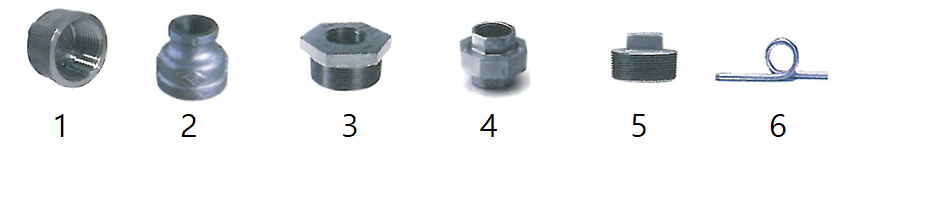

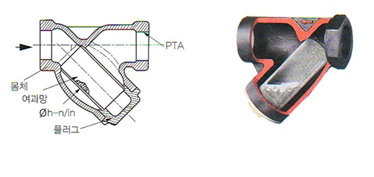

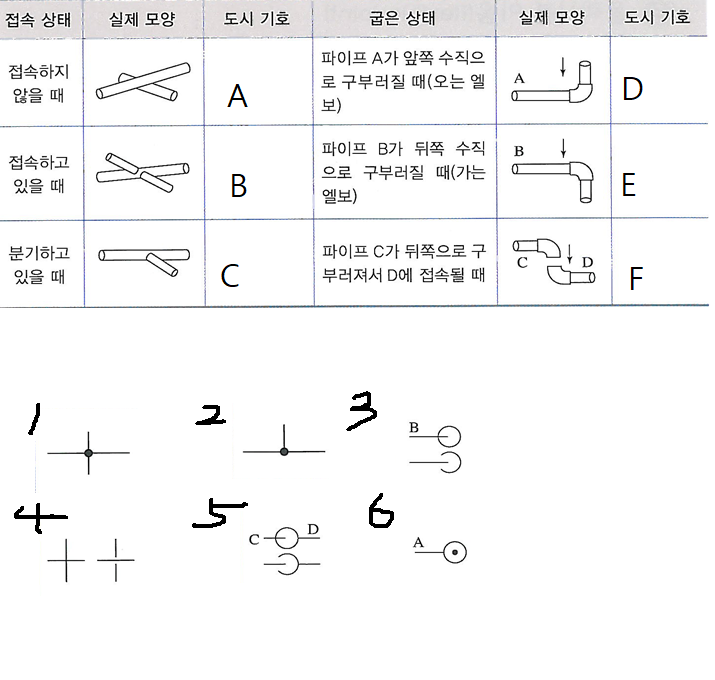

그림에 맞는 명칭을 쓰시오

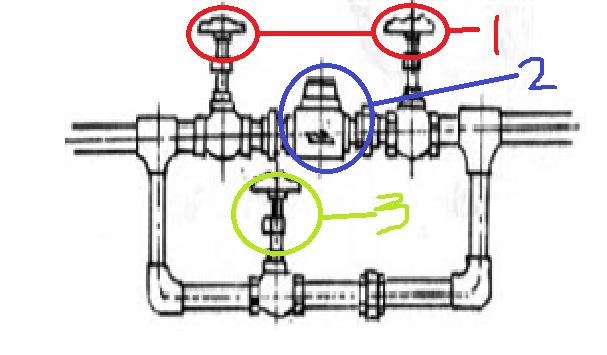

1.2.3번의 밸브의 종류와 특징을 적으시오

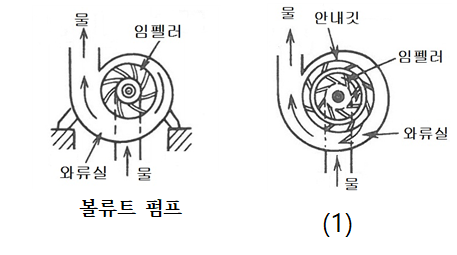

볼류트 펌프보다 같은 힘으로 많은 양을 보낼수 있는 펌프로

1번의 명칭을 적으시오

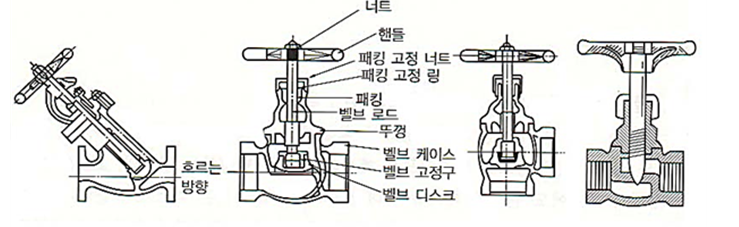

유체의 흐름을 단속하는 개폐 on off 용 밸브

유체가 디스크 부근에서 미소한 리프트라도 예민하게 유량과 관계되어

유량조절용으로 사용되는 밸브는? (상당한 고압에서도 가능)

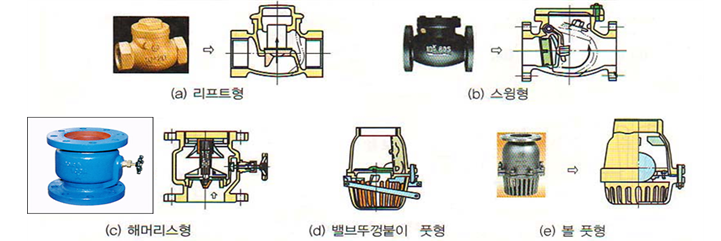

운전 상태에 따라 자력으로 개폐하는 유일한 밸브

역류방지

유체의 압력에 의해 밸브가 수직으로 올라감

맥동이 있는 유체나 비교적 유속이 높은 배관계통에 적합

시트의 힌지핀을 축으로 회전하여 개방되고 유체가 정지(유속=0)함에 따라 밸브 추구특의 압력과 디스크의 무게에 의해 닫히는 구조의 밸브

수평 수직 어느 배관에도 사용

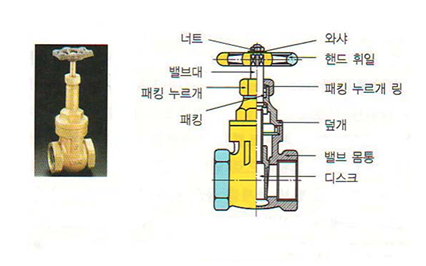

대형설비의 배관계통에 흐르는 유체의 차단 및 유량조절에 사용

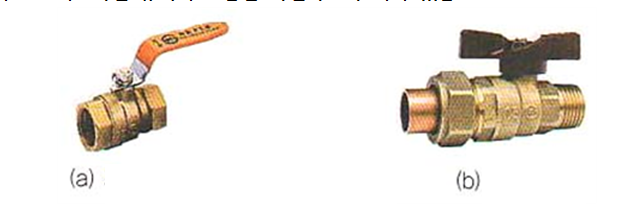

(1)는 유체의 흐름을 신속하게 차단 및 개방하기 위하여 사용되며

디스크인 볼은 관이 길이 방향으로 구멍이 뚫린 통로가 있어

90도 회전하면 유체의 흐름을 차단하도록 되어있는 밸브

1. 명칭

2. A

3. B

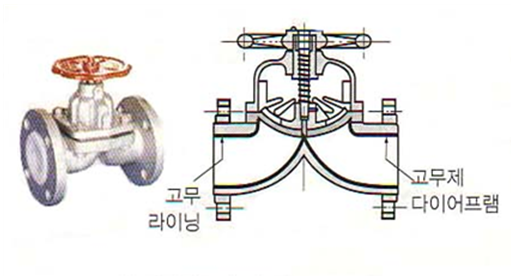

위어밸브라고도 하며 차단용 블록밸브로 사용되는 밸브의 명칭

고압측 압력을 감압하여 2차측의 압력을 일정한 설정값이 되도록 조정하는 밸브

온수난방용 사용 (명칭)

명칭

온도조절기나 압력조절기 등에 신호를 받아

전자 코일의 전자력을 이용 자동적으로 밸브를 개폐

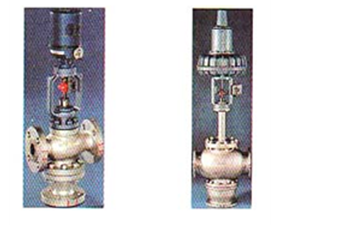

냉수나 온수의 혼합제어에 적당

2개의 유체를 한쪽방향으로 적절하게 혼합시켜 흐르게 한다

2종의 유체를 혼합하여 일정한 온도로 유지하는 온도제어용

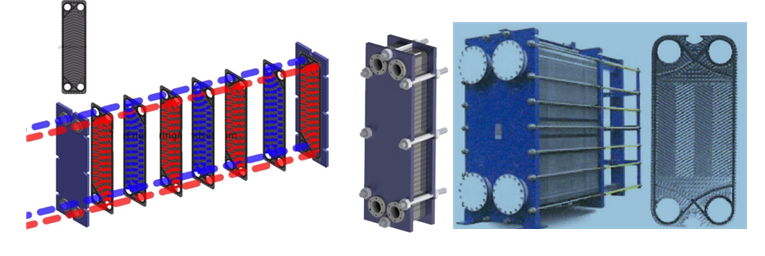

전열관의 판형으로 유체가 물 - 물 , 증기-물 등 유체의 흐름이 향류형으로 인하여 효율이 높고 열교환기 크기도 현저하게 작다

명칭

명칭

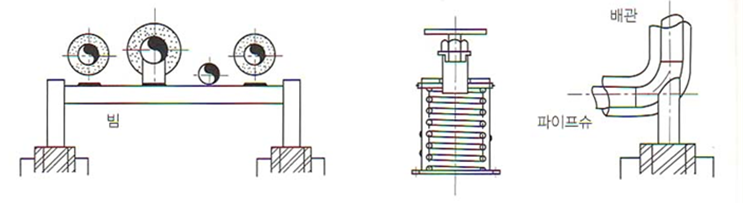

밑에서 관을 지지해 준다

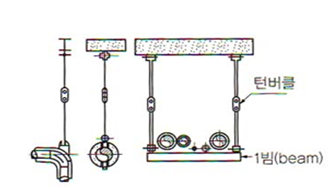

천장에 고정
