공조냉동 요약 C (40문제) 해설 페이지
명칭을 적으시오
푸쉬버튼 스위치 (PBS)
푸시버튼 스위치의 C접점과 표시등을 겸비하는 스위치는?
조광형 푸쉬버튼 스위치
로타리 스위치라고 하며, 기기의 자동 또는 수동으로 조작하는 스위치는?
셀렉터 스위치

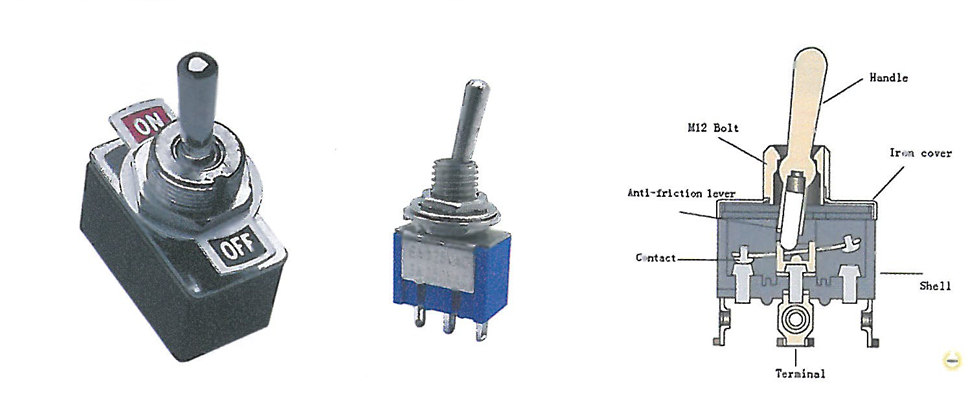

스냅 스위치라고 하며 아래위로 젖히게 되어 있는 스위치는?
토글 스위치

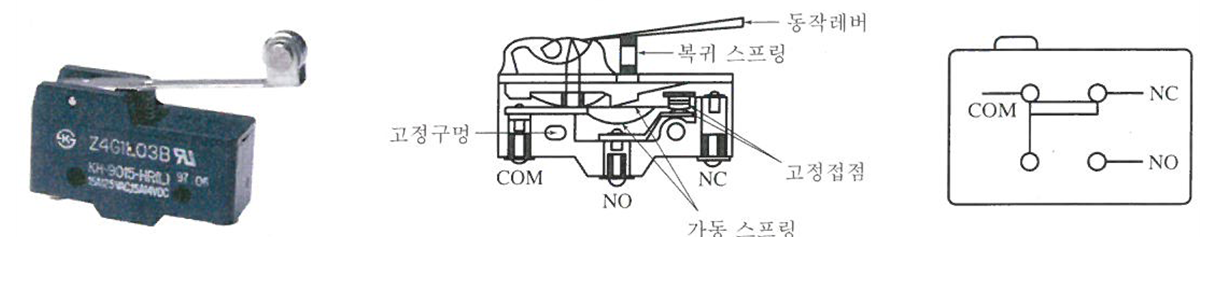

마이크로 스위치를 물, 기름, 먼지, 외력 등으로부터 보호하기 위해 금속 케이스에 넣은 것으로 접촉자에 움직이는 물체가 닿으면 접점이 개폐되는 스위치의 이름은?
리미트 스위치

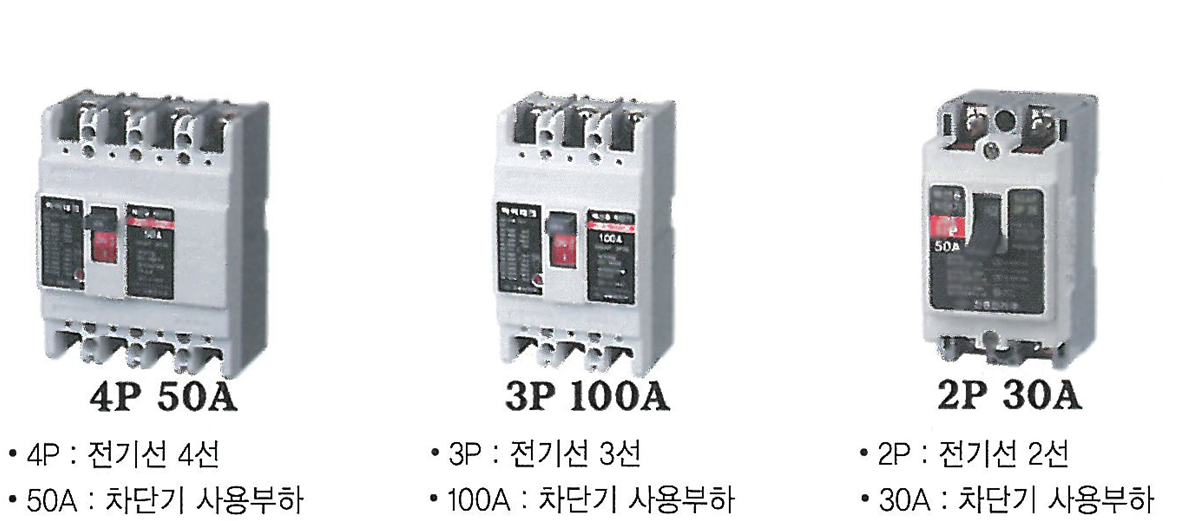

소형이며 조작이 안전하고 퓨즈를 끼우는 등의 수고가 없고
1차 측으로부터 전원이 공급되는것을 차단 및 부하회로와 전선을
보호하기 위해 이용하는 부품은?
배선용 차단기 (MCCB)

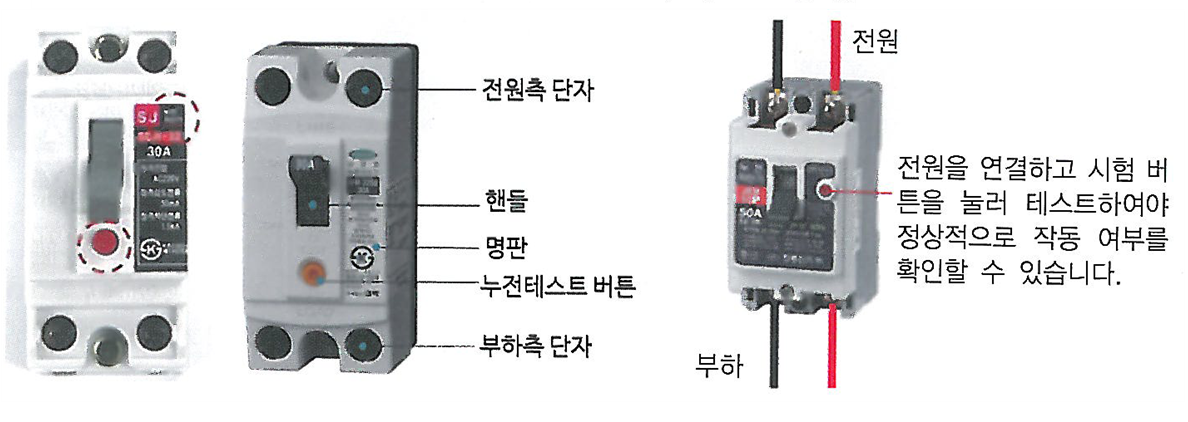

과전류, 단락 외에 감전 재해로부터 인명을 보호하고 누전에 의한 화재로부터 기기를 보호하는것으로 누전시 회로의 차단기능을 하는 부품은?
누전차단기 (ELB)

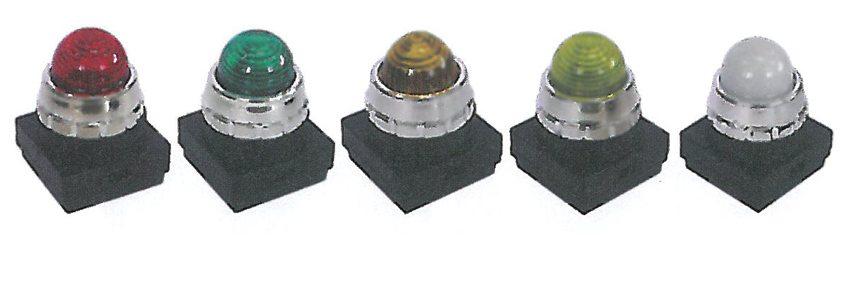

표시등

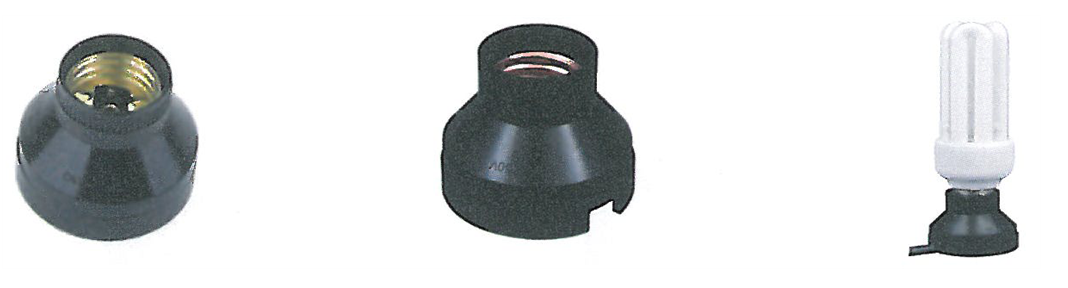

소켓의 일종으로 배선 기구의 종류 중 하나로 벽이나 천장에 설치하여 전구를 끼워 사용하는 배선기구는?
립셉터클

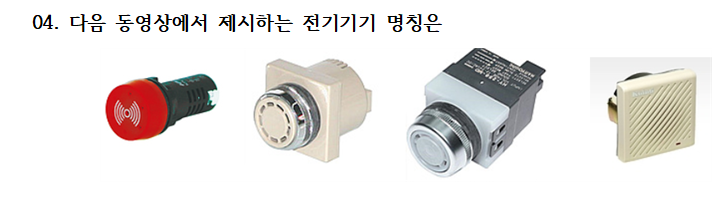

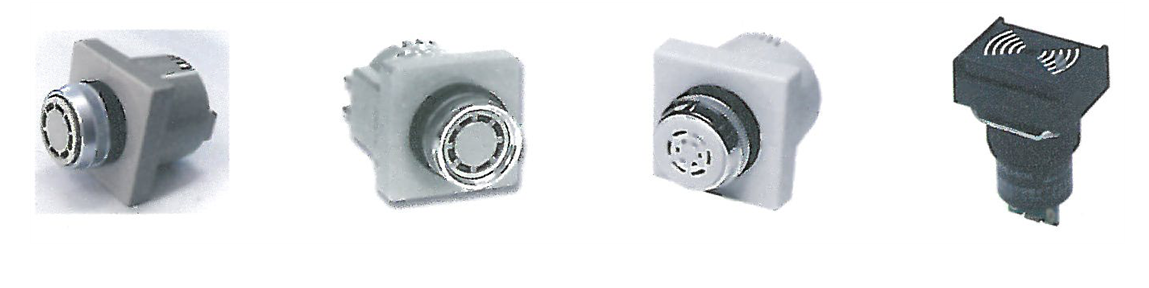

기기 및 장치의 고장이 생겼을 때 그 발생을 알려주는 경보기의 명칭은?
부저

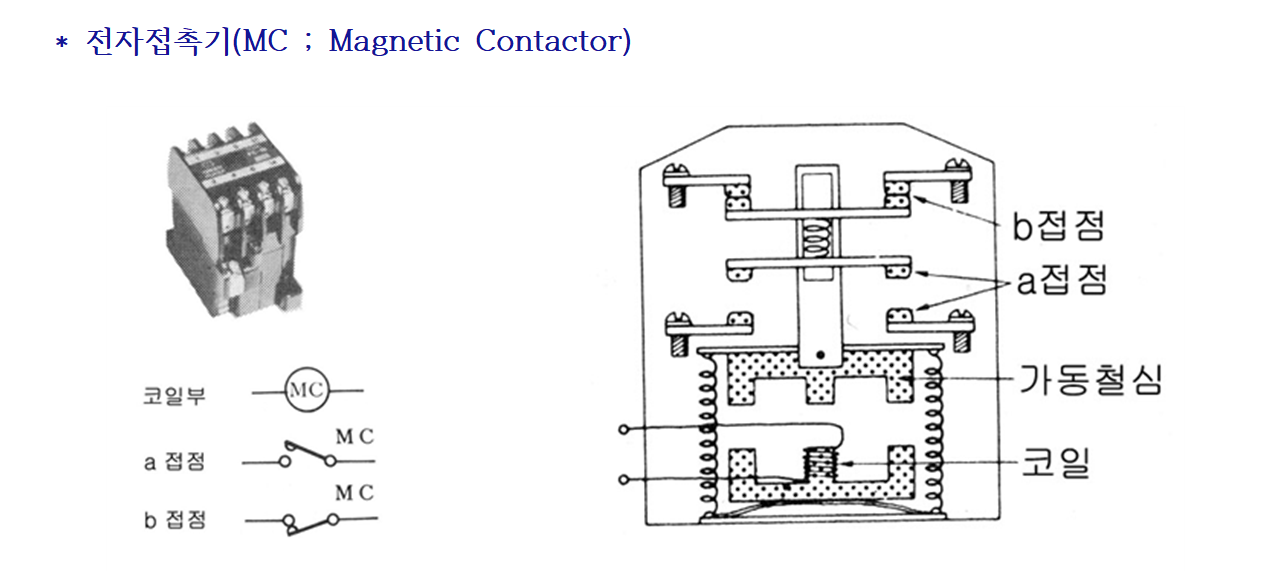

전자접촉기(MC)

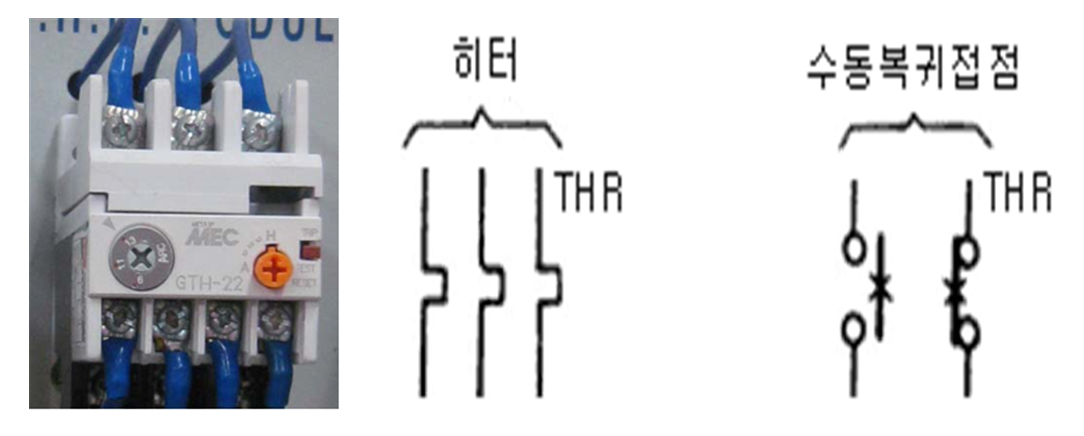

설정치 이상의 전류가 흐르면 접점을 동작시키는 전동기의 과부화보호에 사용되는 부품은?
열동형 과전류 계전기(THR)

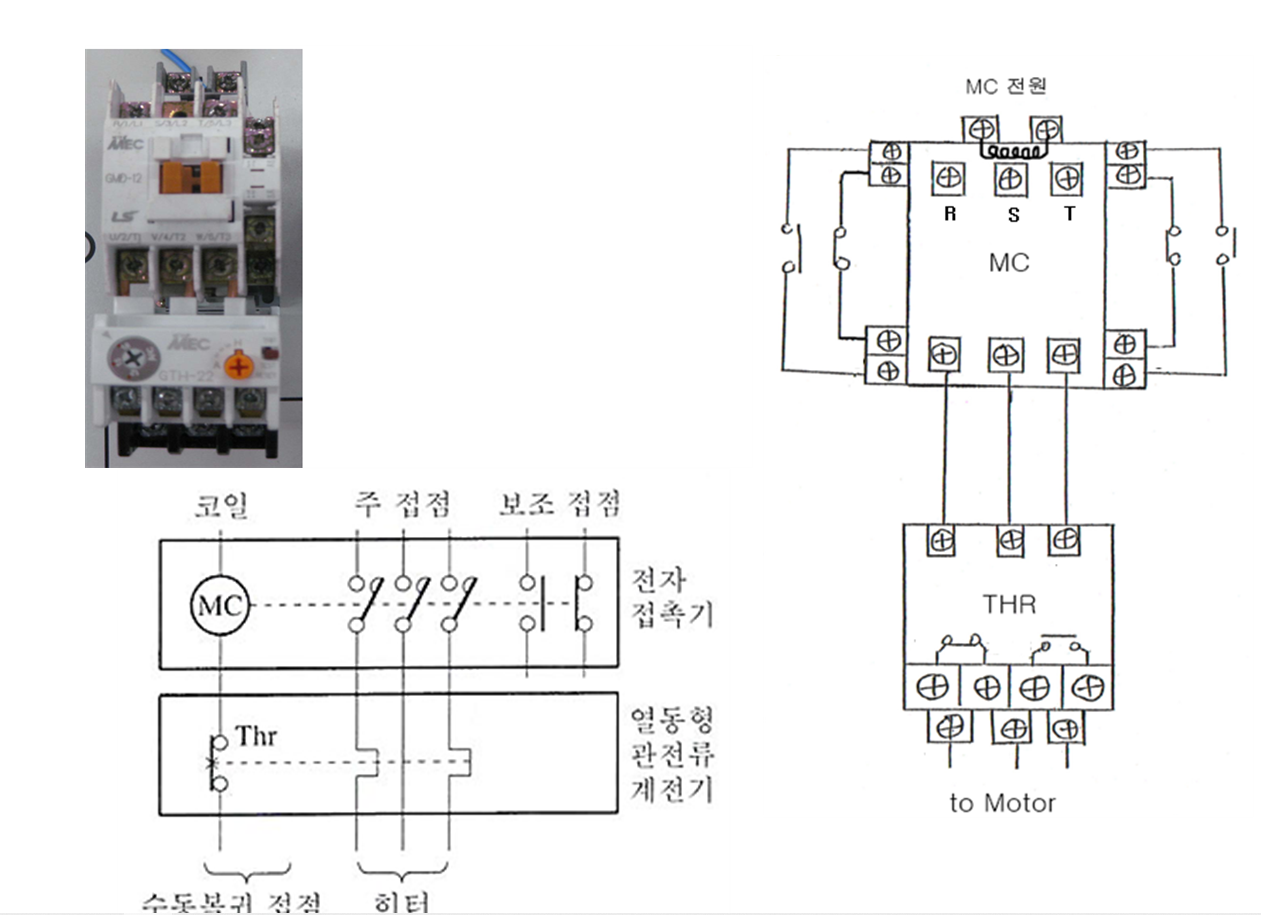

전자접촉기와 서멀 릴레이를 조합하여 하나로 합친 부품의 명칭은?
전자개폐기(MS)

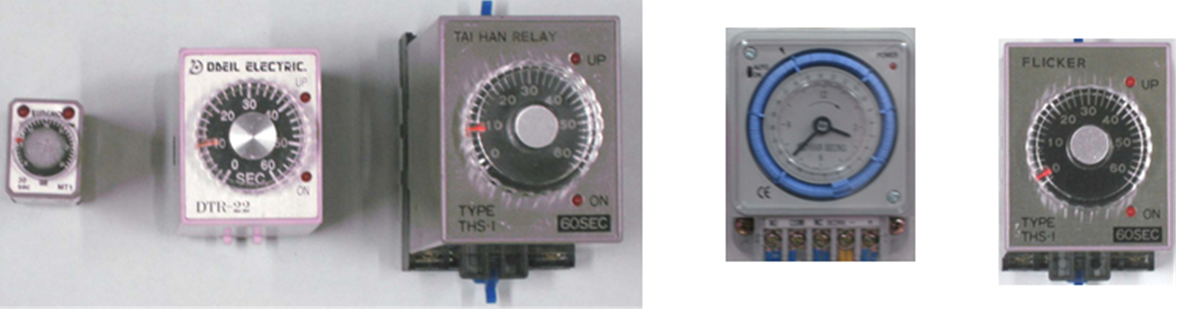

입력신호를 부여하면 전자 릴레이와는 달리 미리 정해진 시간을 경과한 후 접점이 열리거나 닫히는 계전기
타이머

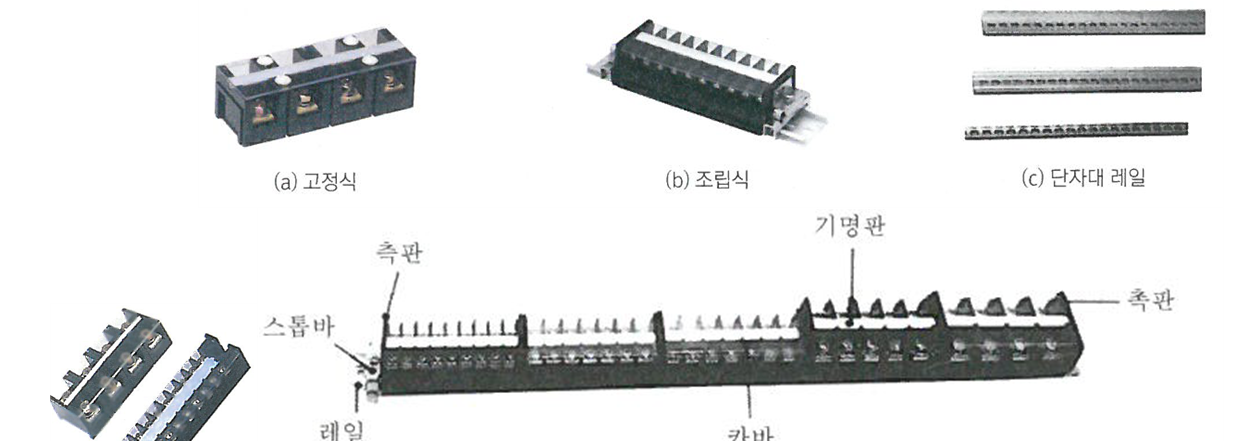

전기회로 간 접속과 분리 배선식별 시험 등을 용이하게 하기 위해 사용하는 것으로 이 부품의 명칭은?
단자대(TB)

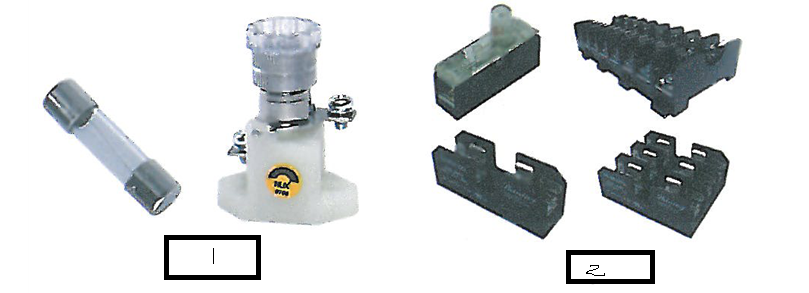

회로에 과전류가 흐르면 발열 때문에 엘리먼트가 용단되어 회로를 차단하여 기기를 보호하는것으로 과전류 또는 과전압 보호장치
납 주석아연 등의 합금으로 사용되는 이 부품의 명칭은?
(1)
(2)
1. 퓨즈
2. 퓨즈홀더

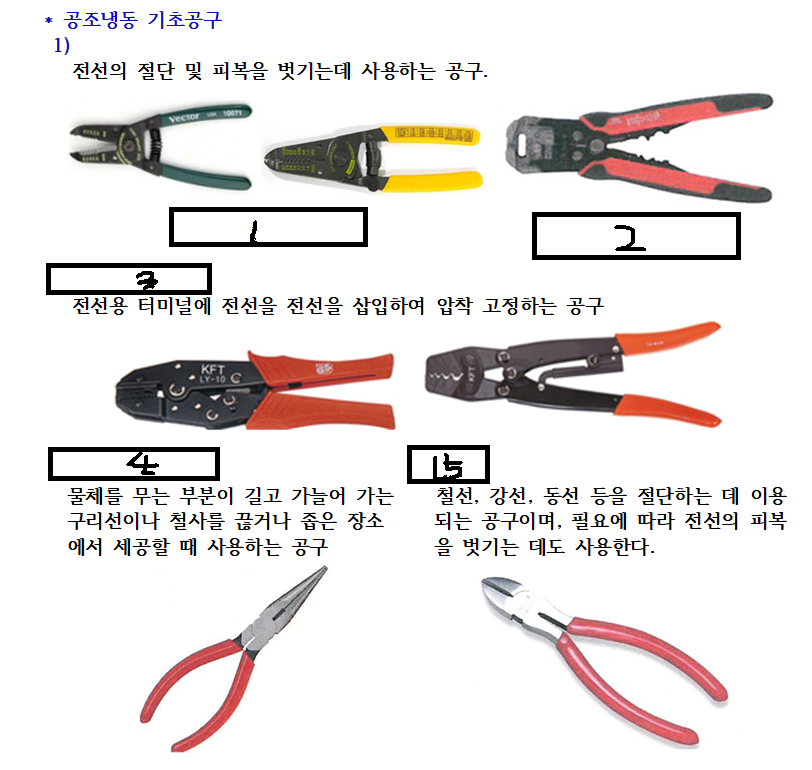

1~5번 명칭을 적으시오
1.수동 와이어 스트리퍼
2. 자동 와이어 스트리퍼
3. 터미널 압착기
4. 롱노즈 플라이어
5. 니퍼

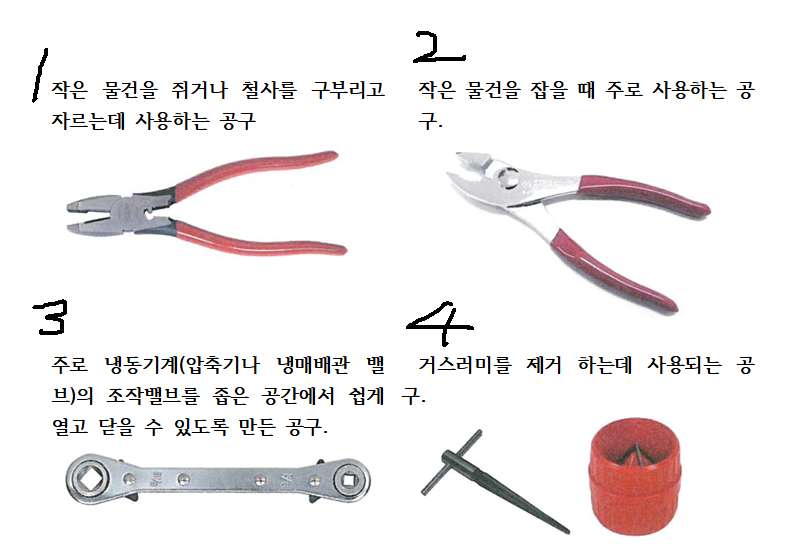

1~4번 명칭을 적으시오
1. 펜치
2. 플라이어
3. 냉동 라쳇 렌치
4. 리이머

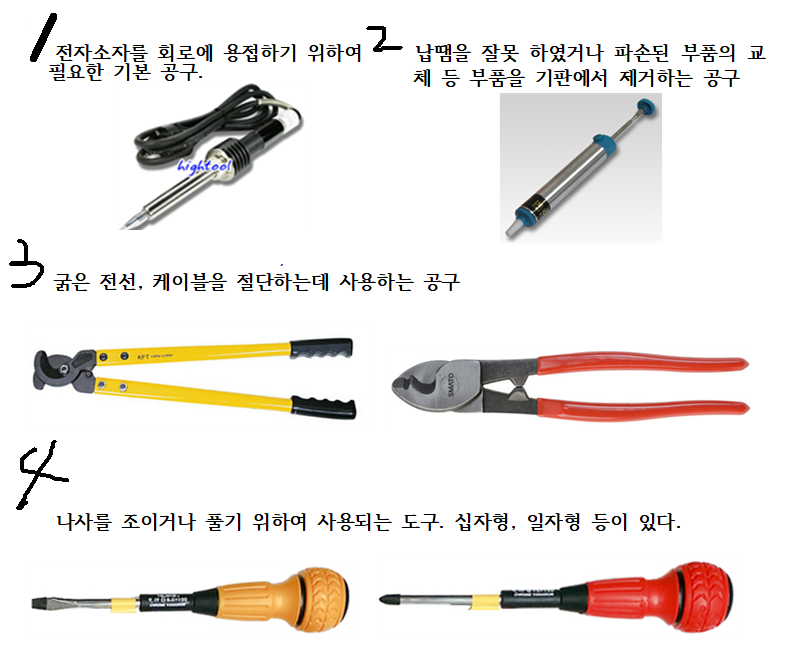

1~4번 명칭을 적으시오
1. 납땜인두
2. 납 흡입기
3. 케이블커터
4. 드라이버

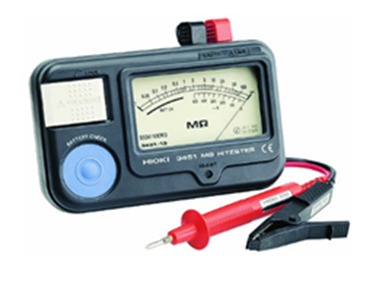

명칭을 적으시오
절연 저항계

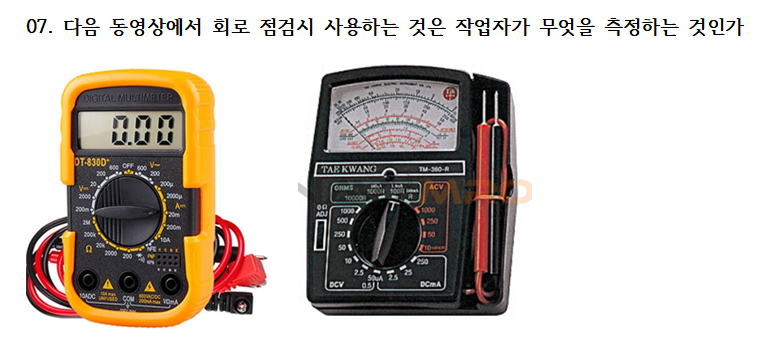

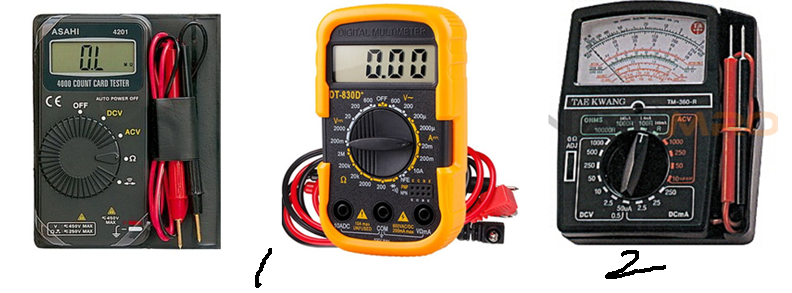

1~2번 명칭을 적으시오
1. 디지털타입 멀티미터
2. 아날로그 타입 멀티미터

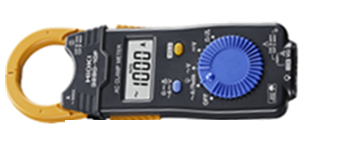

명칭을 적으시오
클램프 미터

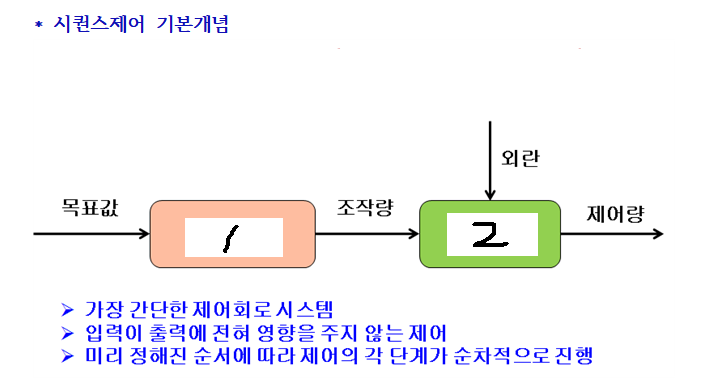

1. 제어요소
2. 제어대상

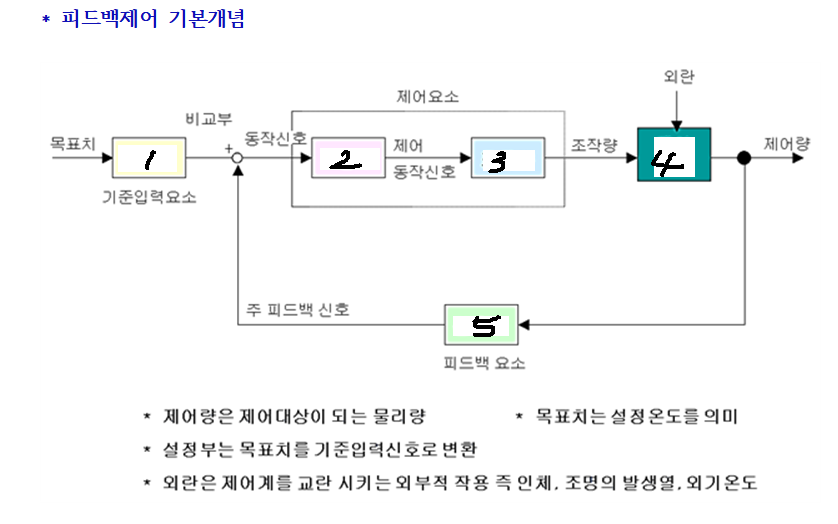

1. 설정부
2. 조절부
3. 조작부
4. 제어대상
5. 검출부
전자 릴레이, 전자 접촉기 등의 코일에 전류가 흘러 전자석이 되는것?
여자
기계의 순간 동작 운동을 얻기 위해 미소시간의 조작을 1회 반복하여 행하는것
인칭
냉장실 내의 온도를 일정하게 유지하려고 온도 조절기에 필요한 설정온도를 조정하고 온도편차를 0으로 하여 조정하면 온도조절기의 스위치가 작동하여 냉동장치가 거의 시간차 없이 연속적으로 ON, OFF 동작을 수행한다.
이 부품의 명칭을 적으시오
온도조절기(TC)
상호 관련된 기기의 동작을 구속하는 회로로 (선행동작 우선회로, 상대동작 금지회로)라고 하며
두 회로 중 한 회로만동작하도록 계전기의 B접접을 이용하여 상대회로의 동작을 차단하는 회로는?
인터록 회로
자기유지에 의해 동작하고 있는 회로를 수동으로 동작할 수 있게 해주는 회로
인칭회로

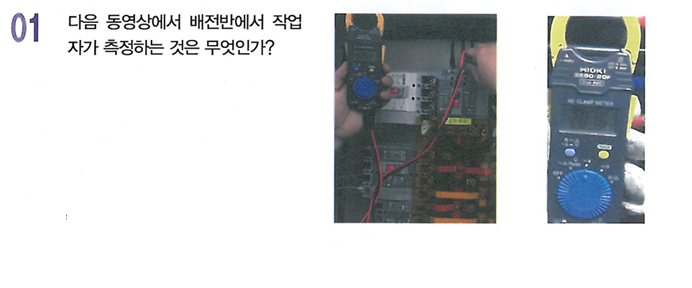

1. 답
2. 전압측정
3. 전류측정
1. (교류)전압
2. 두개소를 찍어서 계측 시 측정기의 수치가
220V나380V정도면 전압 측정
3. 전선 중 한 가닥을 후크에 넣어 측정

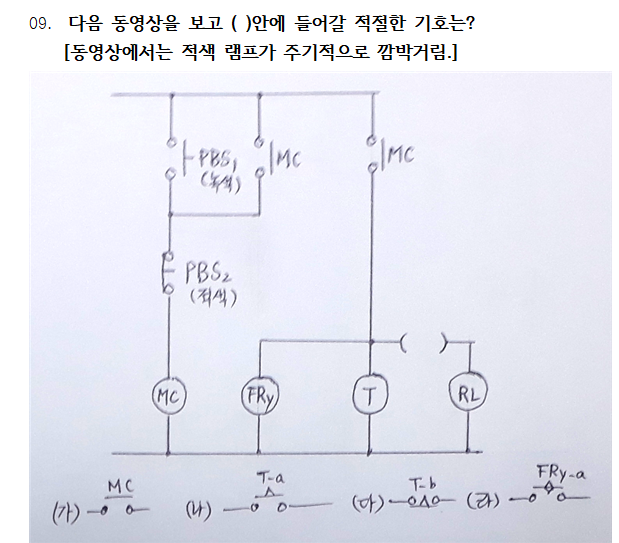

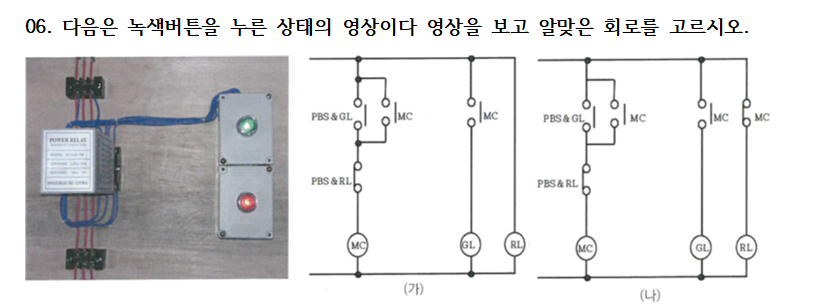

1. 가
2. 자기유지회로

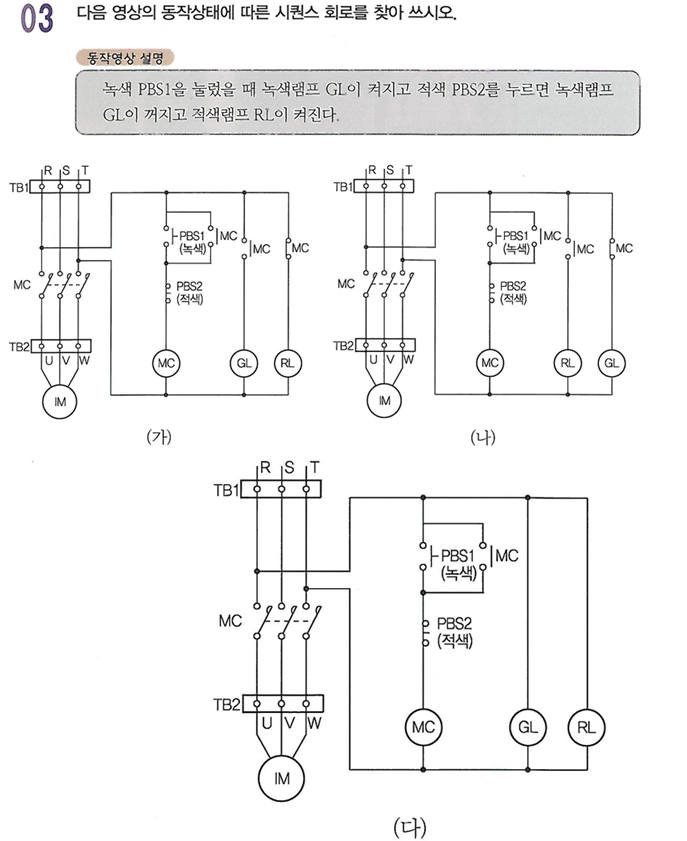

가
부저
가
가
저항을 측정 (회로 통전시험)

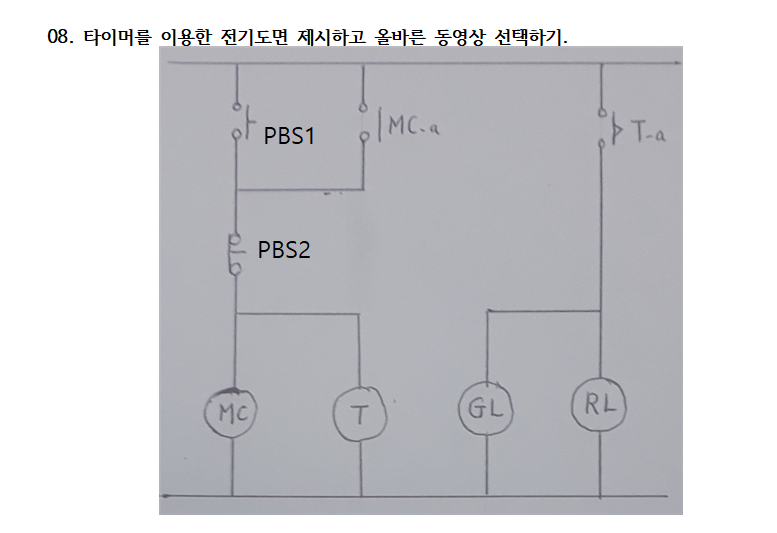

PBS1 스위치를 눌렀을 경우 동작
PBS2 스위치를 눌렀을 경우 동작
1. 타이머에 설정된 시간이 지나면 GL및 RL램프가 같이 켜진다.
2. GL및 RL 램프가 동시에 소등되는 영상

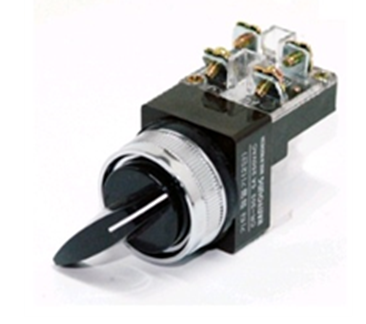

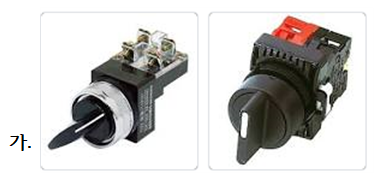

부품의 명칭과 작동원리를 적으시오
1. 셀렉터 스위치
2. 스위치 핸들 조작시 접점이 교대로 바뀐다.

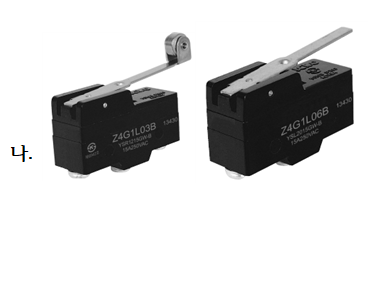

부품의 명칭과 작동원리를 적으시오
1. 리미트 스위치
2. 위치 검출 스위치로써 기계적인 외력에 의하여 스위치를 개폐하는 것
라
