공조냉동 요약B (71문제) 해설 페이지
1번
압축기와 응축기 사이의 토출가스 배관 중에 (1)를 설치
압축기에서 토출되는 냉매가스 중에 혼입된 오일을 분리시키기 위하여 압축기와 응축기 사이에 설치
유분리기
2번
응축기에서 액화한 고온,고압의 (1)을 팽창밸브로 보내기 (2)에 일시 저장하는 용기로 횡형, 원통형이 주로 사용된다.
가스압력을 균등하게 하기 위하여 응축기 상부와 수액기의 상부를 연결하는 균압관을 설치
장치의 명칭 (3)
1. 냉매액
2. 전
3. 수액기

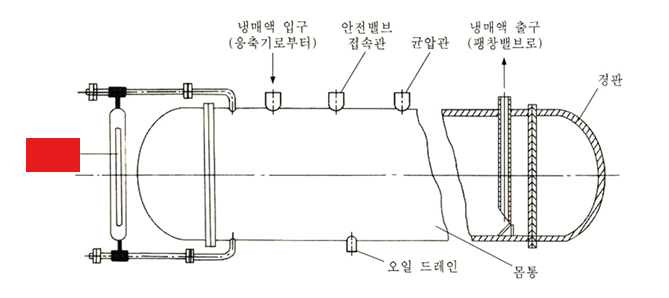

3번
장치의 명칭을 쓰시오
액면계

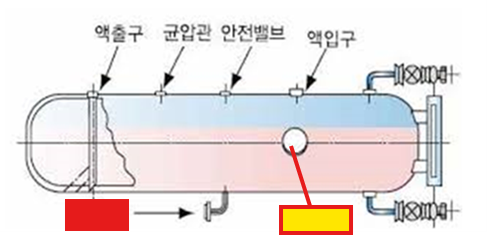

4번
1. 빨간색의 명칭을 쓰시오
2. 노란색의 명칭을 쓰시오
1. 배출구 (드레인관)
2. 투시경
5번
팽창밸브 직전의 고압의 액관에 설치하여 프레온 냉동장치에서 수분을 제거하여
팽창밸브 통과 시 팽창밸브 출구에서 수분이 동결하여 폐쇄되는 것을 방지하는 장치
건조기

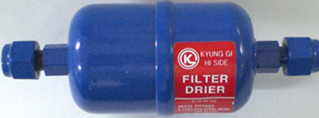

6번
필터드라이어
7번
소세지형 드라이어
8번
건조제의 종류 5가지
1. 실리카 겔
2. 활성 알루미나 겔
3. 소바 비이드
4. 몰레큘러시브
5. 보크 사이드
9번
냉매 중 수분의 혼입 여부와 냉매 충전량의 적정여부를 확인하기 위해 설치
사이트글라스 또는 매직아이라고 부르는것은? (1)
설치위치 (2)
1. 투시경
2. 응축기와 팽창밸브 사이의 고압의 액관
10번
충전 냉매의 적정량 확인
건조시 : (1)색
요주의: (2)색
다량혼입: (3)색
1. 녹색
2. 황록색
3. 황색

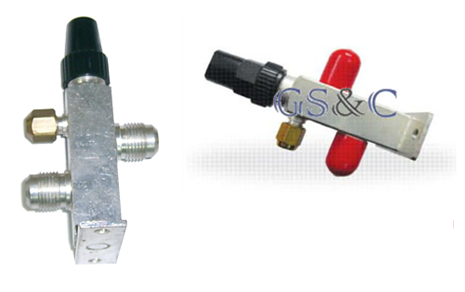

11번
브라켓 밸브
12번
압축기로 유입되는 가스 중 증기만을 압축기에 흡입시켜 액압축을 방지할 목적으로 설치
어큐뮤레이터 ,석션트랩, 서지드럼이라고 불리는 장치는? (1)
(2)장치가 필수로 설치되는 되는곳 4가지
1.액분리기
2.
제빙장치
대형 냉장고
동결장치
브라인 쿨러
냉부하의 변동이 극심한 냉동장치
13번
기타 냉매부속 장치의 명칭을 쓰시오
스톱밸브 (벨로우즈형)
14번
기타 냉매부속 장치의 명칭을 쓰시오
글로브형 앵글밸브
15번
기타 냉매부속 장치의 명칭을 쓰시오
체크밸브

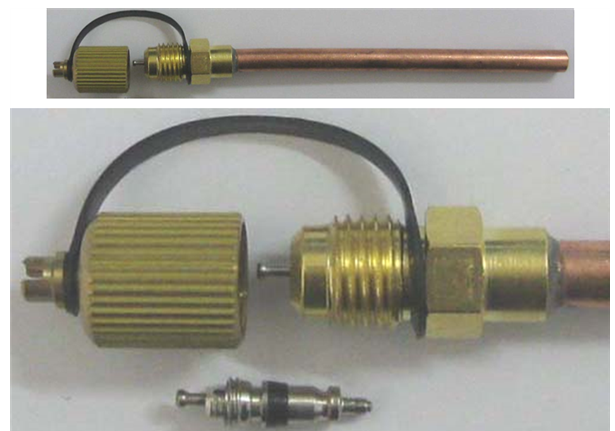

16번
충전니플
17번
팽창밸브(온도감지형)
18번
전자식 팽창밸브
19번
고,저압게이지
20번
필터드라이어

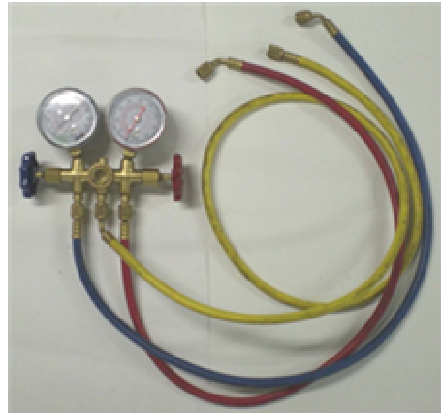

21번
매니폴드게이지

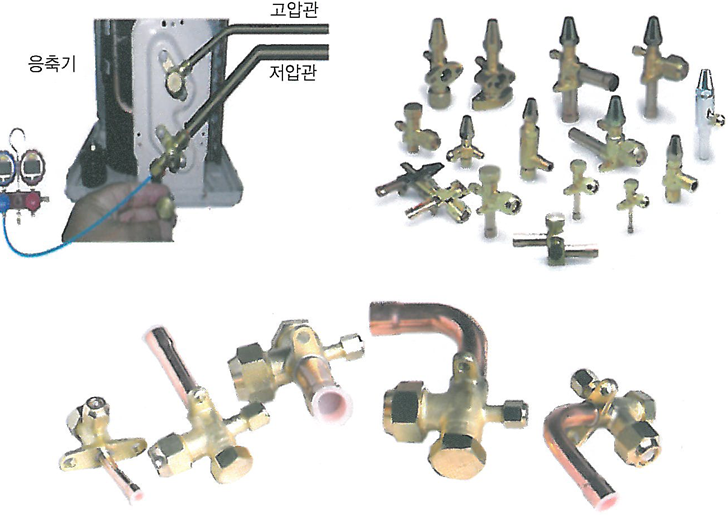

22번
냉매 및 오일 충전이나 회수 시 이용하며, 압축기 흡입측과 토출측, 수액기 출구, 실외기 입출구 등에 주로 부착되어 있는 장치
서비스 밸브

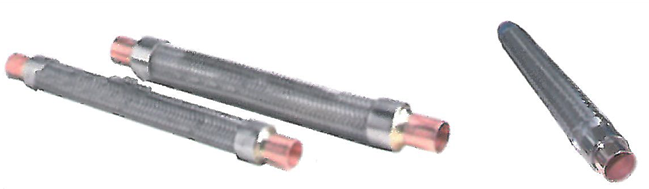

23번
압축기에서 발생하는 진동이 전달되지 않도록 하는 관
플렉시블관

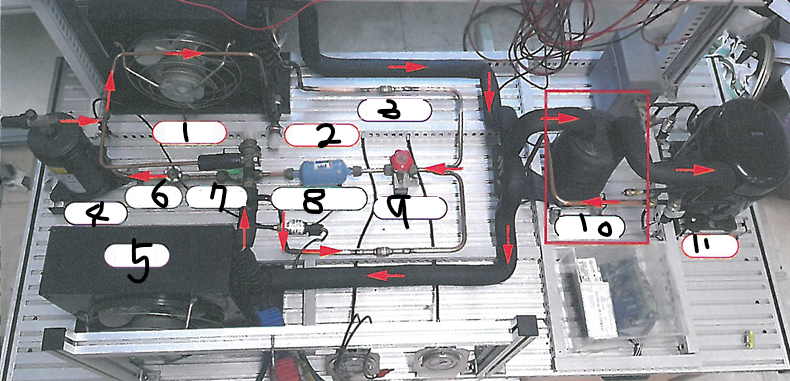

24번
1. 증발기
2. 팽창밸브
3. 체크밸브
4. 수액기
5. 응축기
6. 투시경
7. 전자밸브
8. 필터드라이어
9. 스톱밸브
10. 액분리기
11. 압축기

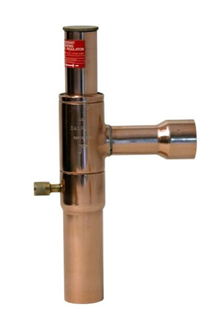

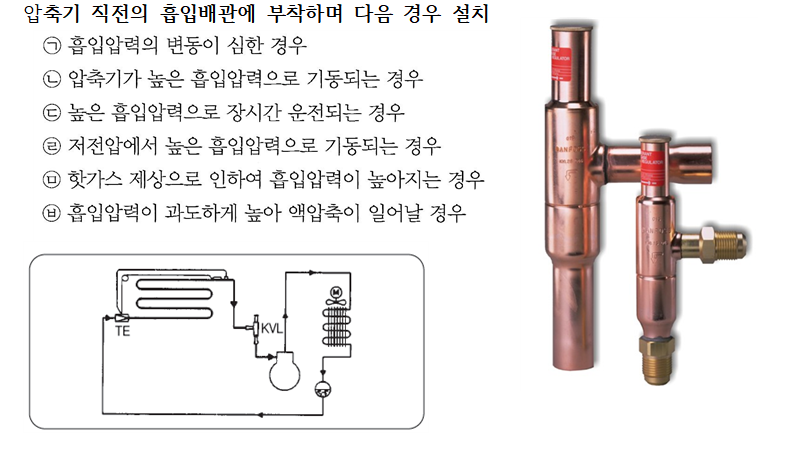

25번
흡입압력조정밸브
26번
증발압력이 일정 이하가 되어 냉수 ,브라인 등의 동결이나 압축비 상승을 방지
증발기가 1대일때 증발기 출구에 설치
여러대일때 증발온도가 높은곳에 설치하고 가장 낮은 곳에 체크밸브를 설치하는 장치
증발압력조정기

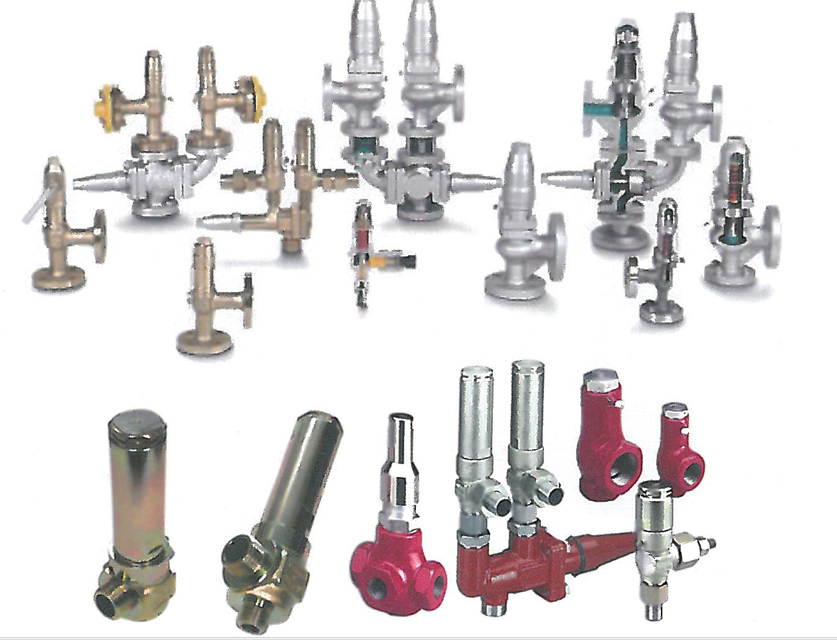

27번
안전밸브
28번
압축기나 압력용기에 설치하여 압력이 이상 상승하면 냉매가스를 분출하여 냉동장치의 파손을 방지하는
장치의 명칭 (1)
작동압력: 정상고압 +(2)kg/cm2 이상 내압시험 압력의 (3)배 이하
종류3가지 (4)
1. 안전밸브
2. 5
3. 0.8
4. 스프링식 중추식 지렛대식

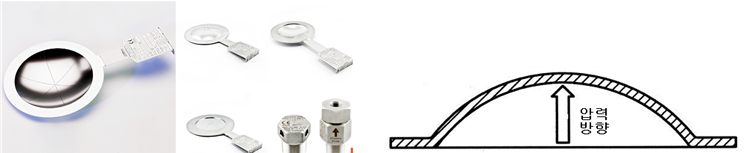

29번
파열판
30번
압력용기나 냉매용기 상부 등에 설치하여 내부압력의 이상 상승 시 박판이 파열되어 가스를 분출
1회용으로 파열되면 새로운 것으로 교체해야 한다
가스분출량이 많아 주로 터보 냉동기 저압측에 설치하는 장치의 명칭?
파열판

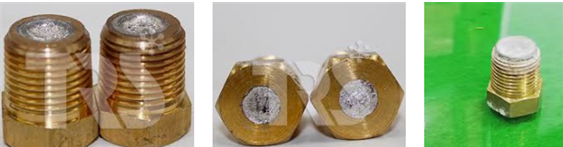

31번
프레온용 수액기나 냉매용기의 상부에 설치하여 열에 의해 합금이 녹아 가스를 위부로 방출하는
장치의 명칭? (1)
합금성분 4가지 (2)
용융온도 (3)~(4)도 정도
구경 :안전밸브 구경의 최소 (5)
1. 가용전
2. 납 주석 안티몬 카드뮴 비스무트
3. 68~75도
4. 1/2
32번
냉동기에서 ( 1 )를 사용하여 운전되는 경우 2가지
압축기가 가동되어 시스템이 운전되고 있을 때 저압부의 기기가 이상(팽창밸브의 막힘 등)이 생겨
저압라인 쪽의 압력강하가 상길 때 시스템의 보호를 위해 하나의 안전장치로 ( 1 )가 작동하여
시스템을 정지 시키는 경우
냉동 시스이 펌프다운 방식으로 자동 운전되도록 제어장치를 구성할때 사용
괄호에 들어갈 장치로 적당한것
1. 저압차단 스위치

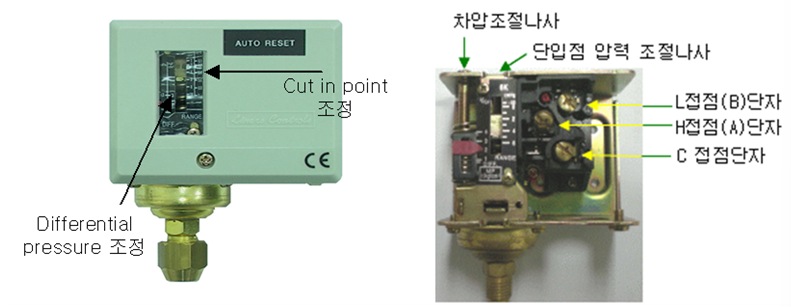

33번
명칭
자동복귀형 LPS (저압차단스위치)

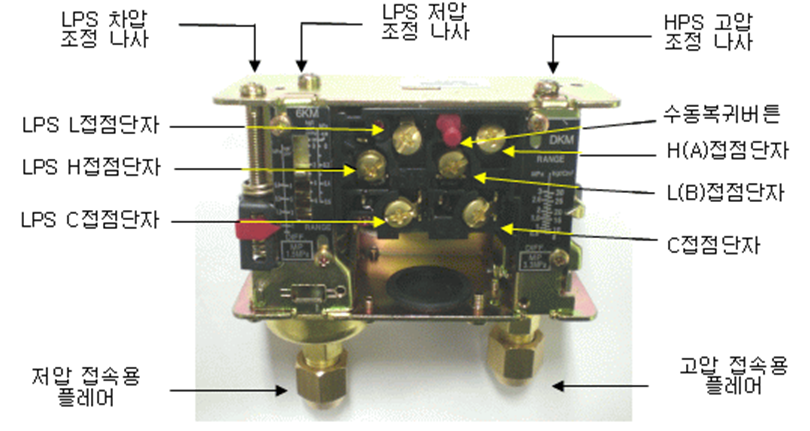

34번
( 1 )는 수동 복귀형 HPS로 되어 있으며, 고압 스위치는 압축기의 토출 압력이 비정상적으로 높아졌을 경우 (냉매 배관 막힘, 팽창변 수분 동결 등) 나 압축기 토출가스 압력이 급격히 상승할 때 시스템 보호용으로 사용
괄호에 들어갈 장치의 명칭
고저압차단스위치(DPS)
35번

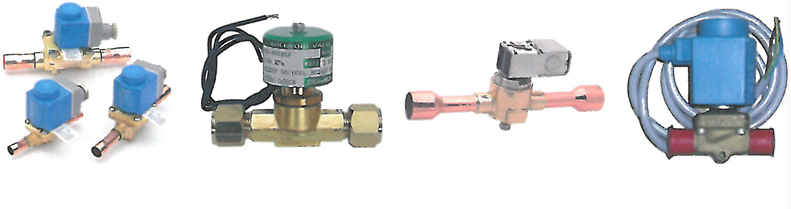

전자석의 원리를 이용하여 밸브를 on-off시켜 용량 및 액면 온도 액압축 방지 제상 냉매 및 브라인 등의 흐름을 제어하는 장치는?
전자밸브
36번
수냉식 응축기의 부하변동에 따른 냉각수량 제어로 응축압력을 일정하게 유지하고 냉각수를 절약한다
수냉식 응축기의 냉각수 출구 배관에 설치하는 장치의 이름은? (1)
종류 2가지 (2)
1. 자동급수조절밸브
2. 압력 작동식, 온도식 절수밸브
37번
압력 작동형 절수밸브
38번
온도식 절수밸브
39번

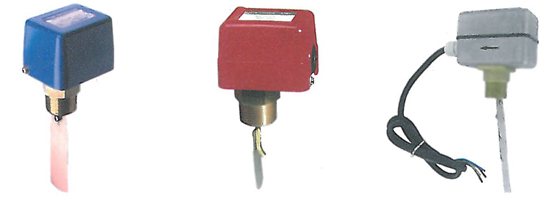

플로우 스위치
40번
브라인이나 냉수의 흐름을 감지하여 단수에 의한 배관의 동파를 방지하는 장치 이름?
단수 릴레이
41번
측온부의 온도변화를 감지하여 전기적으로 압축기를 on-off시키는 장치의 명칭 ( 1 )
종류 3가지 ( 2 )
1. 온도조절기
2. 바이메탈식, 가스 압력식 , 전기 저항식
42번
인간의 모발을 주로 이용하여 습도가 증가하면 모발이 늘어나서 전기적 접점이 붙어 이에 의하여 전자밸브 등을 작동시켜 감습장치를 작동하게 하는 장치는?
습도조절기
43번
산소-아세틸렌 가스용접 장치의 색상을 적으시오
아세틸렌 호스 -(1)
아세틸렌 용기 -(2)
산소 호스 -(3)
산소 용기 -(4)
1. 적색
2. 황색
3. 녹색
4. 녹색

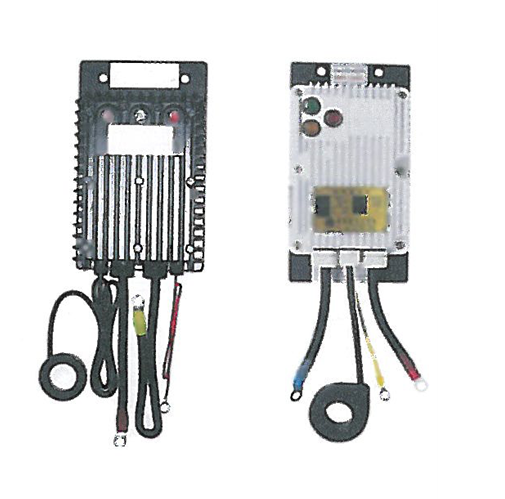

44번
용접작업 시에만 주회로를 형성하고 그 외의 출력측의 2차 무부하 전압을 저하시키는 장치는?
전격 방지기

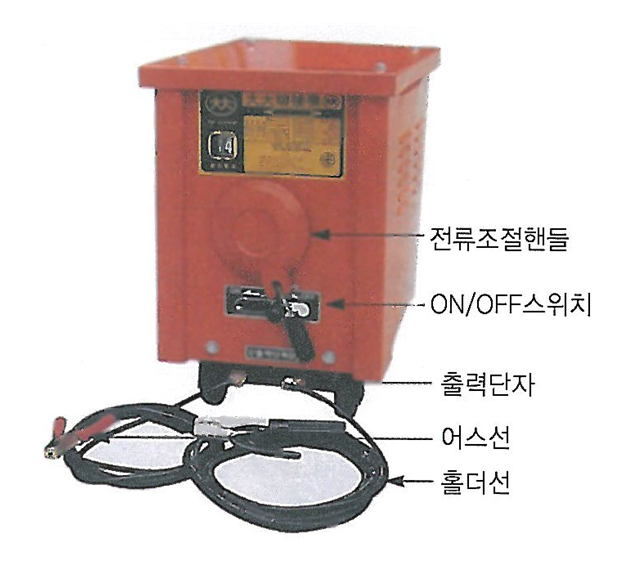

45번
교류 아크 용접기
46번
1. 산소호스
2. 산소조정기
3. 아세틸렌 호스
4. 역화방지기
5. 아세틸렌 조정기
6. 토치
7. 산소 조정밸브
8. 아세틸렌 조정밸브
47번

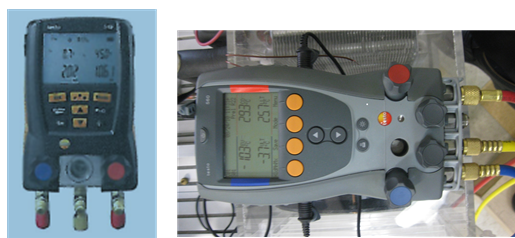

디지털 매니폴드게이지
48번
매니폴드 게이지
49번
현장에서는 노기스라고 하며 원형으로 된 것은 외경 내경 높이 깊이 두께 등을 측정하는 장치의 이름은?
버니어캘리퍼스
50번
명칭을 적으시오 (1)
측정값을 적으시오 (2)
1. 버니어 캘리퍼스
2. 22+0.45= 22.45mm
51번
정확한 나사의 피치를 이용하여 막대 끝에 측정물체를 끼워 막대에 새겨진
눈금에 의해 물체의 길이 두께 외경을 정밀하게 (100만분의 1mm)까지 측정할수 있는 공구의 이름?
마이크로 미터

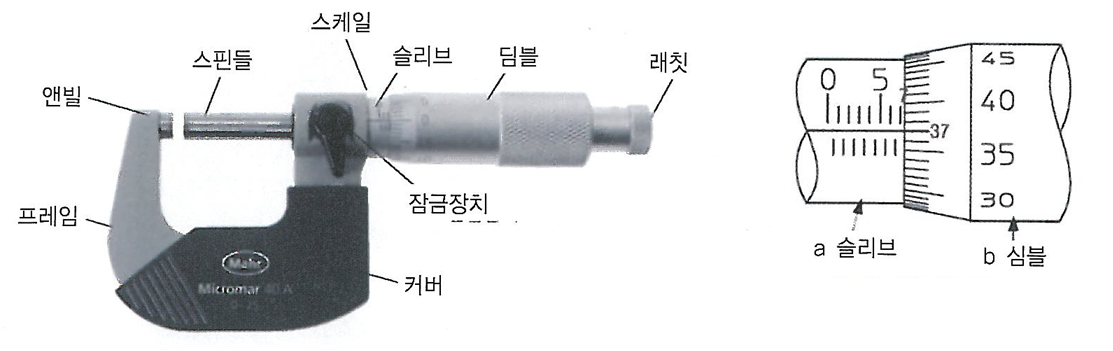

52번
명칭을 적으시오 (1)
측정값을 적으시오(2)
1. 마이크미터
2. 7+0.37= 7.37mm

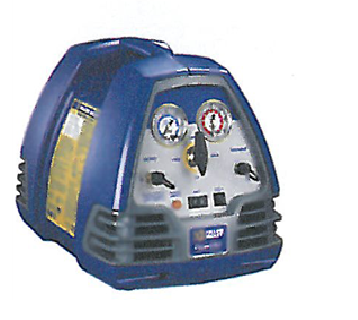

53번
냉매 회수기
54번
냉매 회수통
55번
전자저울
56번

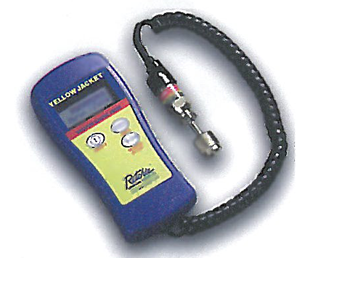

디지털 진공 게이지
57번
동관 등의 용접(땜) 등의 작업을 하기 위한 가열용 공구는?
토치램프
58번

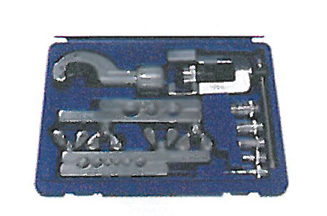

공구의 명칭을 적으시오
플레어링 공구
59번
동관 끝을 원형으로 정형하기 위한 공구
사이징툴
60번

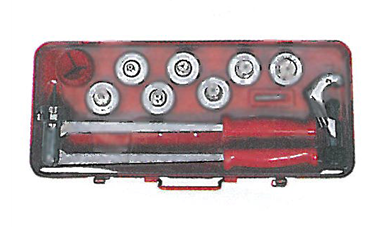

동관 끝을 확환하고자 할 때 사용하는 공구
익스팬더(확관기)

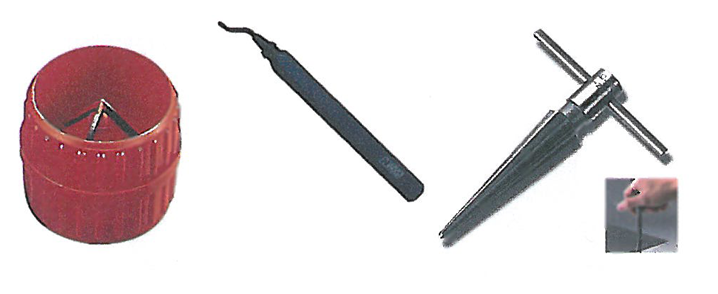

61번
동관 커팅 후 발생한 관 내면에 생긴 거스러미를 제거하는 공구
리머(디버링 툴)
62번

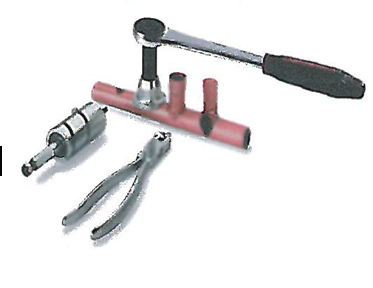

동관 직관에서 분기관을 성형할떄 사용하는 공구의 명칭은?
티뽑기

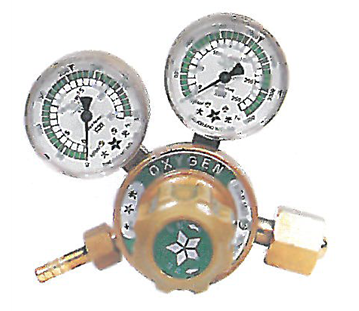

63번
명칭을 적으시오
압력 조정기
64번
명칭을 적으시오
역화 방지기

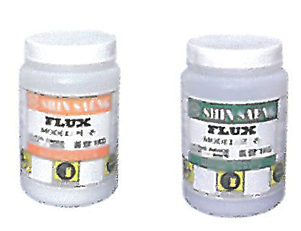

65번
명칭을 적으시오
동 용접용 플럭스 (FLUX)

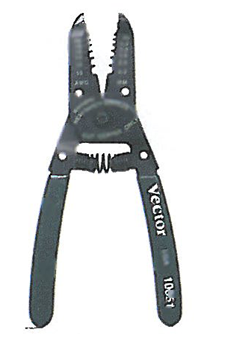

66번
명칭을 적으시오
수동 와이어 스트리퍼

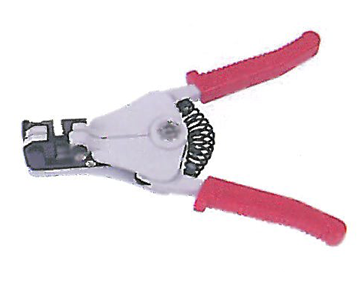

67번
명칭을 적으시오
자동 와이어 스트리퍼
68번
저압측 (증발기, 흡입관 등)의 냉매를 회수하여 수액기에 모으는것을
( 1 )이라고 한다.
1. 펌프다운
69번
압력이 높은 냉매를 취급할 때에 폭발 등의 안전사고에 유의해야 하는 냉매의 이름은?
암모니아 NH3

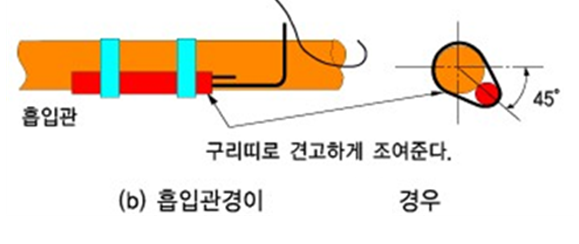

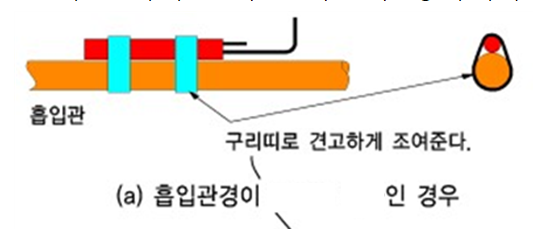

70번
흡입관경이 ( )인 경우
20mm 이하
71번
흡입관경이 ( )경우
20mm 넘는
