[건설기계설비산업기사 필기] 09년 1회차 기출문제 해설 페이지

절삭가공에 있어서 구성인선의 발생을 방지하는 방법이 아닌 것은?

절삭 깊이를 크게 한다.

경사각(rake angle)을 크게 한다.

윤활성이 좋은 절삭 유제를 사용한다.

절삭속도를 크게 한다.

판금가공에서 강판의 스프링 백(spring back)에 관한 설명 중 틀린 것은?

동일 조건에서 탄성 강도가 큰 판재일수록 스프링 백의 양은 커진다.

동일 조건에서 구부림 반지름이 같을 때에는 두께가 두꺼울수록 스프링 백의 양은 작아진다.

동일 조건에서 구부림 반지름이 클수록 스프링 백의 양은 커진다.

동일 조건에서 굽힘 각도가 예리할수록 스프링 백의 양은 작아진다.

전기 용융법에 해당하며 아크열이 아닌 용융 슬래그 속에서 전극 와이어를 연속적으로 공급하여 슬래그 안에서 흐르는 전류의 저항열을 이용하여 용접하는 방법은?

일렉트로 슬래그 용접

테르밋 용접

원자 수소 용접

플라즈마 아크 용접

비교측정법과 비교한 직접측정법의 특징을 설명한 것으로 틀린 것은?

측정 범위가 넓다.

수량이 적고, 종류가 많은 제품의 측정에 유리하다.

측정물의 실제 치수를 직접 읽을 수 있다.

기준 치수인 표준 게이지가 필요하다.

정밀 입자 가공에서 호닝(honing)의 결과에 대한 설명으로 틀린 것은?

표면 거칠기를 좋게 할 수 있다.

최소의 발열과 변형으로 신속하고 경제적인 정밀가공을 할 수 있다.

전(前)공정에서 나타난 테이퍼, 진원도 또는 진직도의 오차를 수정할 수 있다.

호닝에 의하여 구멍의 위치를 변경시킬 수 있다.

용접의 특징을 설명한 것으로 틀린 것은?

이음 접합부의 이음 효율이 높다.

접합부의 기밀성과 수밀성, 유일성이 양호하다.

제품이 무거워지고 가공 공수가 많이 든다.

열의 영향으로 잔류응력과 변형이 발생할 수 있다.

각도 측정기에 해당 되는 것은?

마이크로미터

공기마이크로미터

버니어캘리퍼스

컴비네이션 세트

연삭에서 글레이징(glazing)의 발생 원인으로 가장 거리가 먼 것은?

숫돌의 결합도가 너무 크다.

숫돌의 주속도가 너무 빠르다.

숫돌 재질이 가공물 재질에 적합하지 않다.

연삭숫돌 입도가 너무 작거나 연삭 깊이가 작다.

금속재료의 소성을 이용하여 가공하는 방법인 소성가공법의 종류에 해당되지 않는 것은?

단조

압연

압출

절삭

아베의 원리(Abbe's primciple)에 대하여 가장 적합한 설명은?

측정기의 측정면 모양은 피측정물의 외형이 곡면에는 평면, 안지름에는 구면이나 곡면을 사용한다.

피측정물과 표준자와는 측정방향에 있어서 일직선 위에 배치하여야 한다.

측정시 눈의 위치를 언제나 눈금판에 대하여 수직이 되도록 한다.

측정자의 마모를 적게 하기 위하여 내마모성이 큰 재료를 선택한다.

상목과 하목을 서로 경사지게 교차시킨 것으로 일반금속의 다듬질에 사용되는 줄은?

단목줄

복목줄

귀목줄

파목줄

강을 A3~Acm 변태점보다 약 40~60℃ 정도의 높은 온도로 가열하여 균일한 오스테아니트 조직으로 한 후에 공기 중에서 냉각하는 작업은?

담금질(quenching)

뜨임(tempering)

서브제로처리(sub-zero treatment)

불림(normalizing)

일반적인 비파괴 시험법의 종류가 아닌 것은?

초음파 탐상 시험

피로 시험

액체침투 탐상 시험

방사선투과 시험

치공구의 3요소로 거리가 먼 것은?

위치결정면

위치결정구

공구안내

클램프

목형용 목재의 구비조건으로 옳지 않은 것은?

변형이 적어야 한다.

재질이 균일하여야 한다.

수분과 수지의 함유량이 많아야 한다.

가공이 용이해야 한다.

방전가공에 대한 설명으로 맞지 않는 것은?

전극재료는 일반적으로 아연, 크롬 등을 이용한다.

통전성을 지닌 금속에 대해 가공을 용이하게 할 수 있다.

전극의 형상대로 복잡한 모양을 정밀하게 가공할 수 있다.

전극 재료의 가공이 용이하다.

리드 스크류의 피치가 4mm인 미국식 선반에서 나사의 피치가 1mm인 나사를 가공하려고 할 때, 변환기어(주축에 연결된 기어, 어미나사에 연결된 기어)의 이 수는?

20, 80

125, 100

10, 50

30, 90

침탄체인 KCN 또는 NaCN 등에 촉진제인 염화물이나 탄산염 등을 첨가하여 강제(鋼製)상자에 넣어 가열한 후 용해시킨 염욕 중에 제품을 일정시간 두면, 탄소와 질소가 동시에 강재의 표면에 침입 확산시키는 표면 경화법으로 첨화법이라고도 하는 것은?

고주파 경화법

크로마이징

시안화법

불꽃 경화법

내경 측정에 사용되는 측정기가 아닌 것은?

내측 마이크로미터

실린더 게이지

버니어 캘리퍼스

옵티컬 플랫

선삭에서 칩 브레이커가 가장 필요한 경우는 어떤 형태의 칩이 발생될 때인가?

유동형 칩

전단형 칩

경작형 칩

균일형 칩

길이 100cm, 지름 2cm인 환봉이 인장하중을 받아 길이가 100.4cm, 지름이 1.9984cm로 변하였다. 이 재료의 포와송 비는?

0.2

0.32

0.5

5

그림과 같은 I형 단면의 도심  는 약 몇 cm 인가?

3.25

4.27

5.67

6.80

그림과 같이 줄이 천장에 매달려 10kN의 무게를 지탱하고 있다. AB 부분에서 줄 내부에 생기는 응력은 약 몇 MPa 인가? (단, 줄의 지름은 2cm 이다.)

22.5

32

45

64

단면적 2cm2, 길이 20cm인 연강이 인장하중에 의하여 0.1mm만큼 신장되었다. 이 봉에 발생하는 인장응력은 몇 MPa 인가? (단, 탄성계수 E는 210GPa 이다.)

52.5

105

157.5

210

지름과 길이가 각각 d1, d2 및 L1, L2인 2개의 운형 단면의 기둥이 있다. 재료, 지지조건 및 좌굴하중이 모두 같을 때 d1은 d2의 몇 배인가? (단, L2 = L1/2 이고, 오일러의 공식을 적용한다.)

2

1/2

√2

1/√2

균일 단명봉에 그림과 같이 하중이 작용할 때 ℓ2부분에 발생하는 내력의 크기와 방향은?

1500N, 인장

1500N, 압축

500N, 인장

500N, 압축

두께 3mm인 얇은 강판으로 만들어진 지름 6m의 구형(球形) 내압 용기가 안전하게 받을 수 있는 내부압력은 약 몇 kPa 인가? (단, 허용 인장응력은 90 MPa 이다.)

420

360

500

810

그림과 같이 양 지점에서 같은 거리에 같은 크기의 집중하중을 받는 보의 굽힘모멘트 선도의 모양은?

지름이 8mm인 강선을 굽혀 최대응력이 100MPa 이 되도록 하려면 굽힘이 곡률 반지름은 몇 m로 하여야 하는가? (단, 탄성계수 E = 210 GPa 이다.)

6.8

7.8

8.4

9.4

지름 4cm인 환봉에 125.6 kN의 인장력이 작용하였을 경우 봉 내에 생기는 최대 전단응력의 크기는 약 몇 MPa 인가?

50

100

150

200

그림과 같은 평면 응력상태에서 σx = 50MPa, σy = 0 의 인장응력과 τxy = 30 MPa의 전단응력이 작용하고 있을 때 재료 내에 생기는 최대 주응력은 약 몇 MPa 인가?

25.7

39.1

64.1

74.8

다음 응력집중에 대한 설명 중 틀린 것은?

단면의 형상이 급격히 변화하는 위치에서는 큰 응력이 발생한다.

단면에 발생하는 평균응력에 대한 최대 집중응력의 비를 응력집중 계수라 한다.

단(fillet) 달린 축에서는 단 부분의 응력집중은 곡률반경이 작으면 크게 된다.

같은 재료의 응력 집중 계수는 단면의 형상변화와 관계없이 항상 일정한 값을 갖는다.

길이 5m의 외팔보가 w[N/m]의 등분포 하중을 받는다. 이 때 최대 굽힘응력이 100MPA 이라 할 때 최대 전단응력은 몇 MPa 인가? (단, 보 단면의 폭×높이(b×h)는 10cm×20cm 이다.)

1

2

3

4

매분 400회전하면서 200kW의 동력을 전달할 수 있는 길이 1m인 원형 축의 최소 지름은 몇 mm 인가? (단, 허용 전단응력은 25MPa 이다.)

78

86

100

107

그림과 같은 외팔보에 2개의 집중하중 20kN 이 작용하고 있을 때 고정단에서의 최대 굽힘모멘트 Mmax는 몇 kN·m 인가?

40

60

80

100

길이가 2m인 단순보의 중앙에 집중하중을 작용시켜 최대처짐이 0.2cm로 제한하려면 최대 하중은 약 몇 N 인가? (단, 보의 단면은 지름 10cm의 원혀잉고, 탄성계수는 E는 200GPa 이다.)

9460

11780

14870

18830

단면적이 100cm2인 레일이 있다. 이 레일의 온도를 180℃ 상승시키는 동안에 길이가 늘어나지 못하도록 하는데 500kN의 힘이 필요하였다. 이 레일의 선팽창계수(1/℃)는? (단, 탄성계수 E = 210 GPa 이다.)

1.32×10-5

1.51×10-5

1.74×10-5

1.90×10-5

원형 축이 비틀림 모멘트를 받고 있을 때, 전단 응력에 대한 설명으로 올바른 것은?

지름에 반비례한다.

지름의 2승에 반비례한다.

지름의 3승에 반비례한다.

지름의 4승에 반비례한다.

개울 양쪽의 언덕에 나무 판자를 걸쳐서 개울을 건너는 외나무 다리를 설계하려고 한다. 재료역학적인 해석을 위하여 자유 물체도를 그릴 경우 경계조건을 어떻게 잡는 것이 적당한가?

외팔보

단순지지보

일단고정, 일단지지 부정정보

양단고정 부정정보

평균 지름 25cm, 소선의 지름 1.25cm인 원통형 코일스프링에 180N의 축 하중을 작용시켰더니 축 방향으로 10cm가 늘어났다. 이때 이 코일스프링에 저장된 탄성에너지의 크기는 몇 N·m 인가?

9

12

18

25

알루미늄(Al)에 약 10%까지 마그네슘(Mg)을 첨가한 합금으로 내식성, 강도, 연신율이 우수하며 비중이 작은 합금은?

실루민

하이드로날륨

톰백

스텔라이트

주철 제조시 규소철(Fe-Si) 또는 칼슘-실리게이트(Ca-Si)로 접종(inoculation)하여 응고와 동시에 흑연화가 이루어져 강도를 높은 주철은?

Chilled 주철

Meehanite 주철

Pearlite 주철

Acicular 주철

아연에 대한 설명 중 틀린 것은?

조밀 육방 격자형이며 회백색의 연한 금속이다.

비중이 7.1, 용융점이 420℃ 이다.

산, 알칼리, 해수 등에 부식되지 않는다.

철판, 철선의 도금에 사용된다.

구리합금 중 6:4 황동에 약 0.8% 정도의 주석을 첨가하여 선박 기계용 등에 사용하는 특수황동은?

네이벌 황동

강력 황동

납 황동

애드미럴티 황동

탄소강 중 함유원소의 영향에 대한 설명이 틀린 것은?

황(S)은 적열취성이 원인이 된다.

구리(Cu)는 인장강도 및 경도를 감소시키고 부식저항을 크게 한다.

인(P)은 상온취성의 원인이 된다.

규소(Si)는 인장강도 및 경도를 상승시킨다.

강괴(ingot)의 제조시 탈산제로 사용되지 않는 것은?

Fe-W

Fe-Si

Fe-Mn

Al

금속의 공통된 성질에 대한 설명으로 틀린 것은?

수은(Hg)을 제외한 모든 금속은 상온에서 고체이며 결정체이다.

전기 및 열의 양도체이다.

전성 및 연성이 좋다.

비중이 작고 금속 특유의 광택을 갖지 않는다.

탄소강에서 탄소함유량이 증가할 경우 탄소강의 기계적 성질은 어떻게 변화하는가?

경도 및 연성 감소

경도 및 연성 증가

강도 및 경도 감소

강도 및 경도 증가

금속의 변태에서 온도의 변화에 따라 원자배열의 변화, 즉 결정 격자가 바뀌는 것은?

자기변태

동소변태

고용변태

입계변태

백주철을 고온에서 장시간 열처리하여 시멘타이트 조직을 분해하거나 소실시켜 인성 또는 연성을 개선한 주철은?

가단 주철

칠드 주철

구상흑연 주철

합금 주철

그림과 같은 기어열에서 각각의 잇수가 ZA = 16, ZB = 60, ZC = 12, ZD = 64인 경우 A 기어가 있는 I축이 1500rpm 일 때, D기어가 있는 Ⅲ축의 회전수는 얼마인가?

56 rpm

60 rpm

75 rpm

85 rpm

웜기어에서 웜이 3줄, 웜 휠(worm wheel)의 잇수가 90개이면 감속비는?

1/30

1/60

1/90

1/10

항복응력을 σY, 허용응력을 σa라 할 때, 안전율(safety factor) St에 대한 맞는 식은?

다음 중 인장응력을 구하는 식으로 맞는 것은? (단, σ는 인장응력, A는 단면적, P는 인장하중이다.)

볼트를 결합시킬 때 너트를 2회선 시켰더니 12mm가 앞으로 나아갔고 나사의 산수는 6산이 감기었다면 이때 나사의 조건으로 맞는 것은?

리드 6mm, 세줄 나사, 피치 2mm

리드 6mm, 한줄 나사, 피치 1mm

리드 12mm, 세줄 나사, 피치 2mm

리드 12mm, 한줄 나사, 피치 1mm

300 N·m의 비틀림 모멘트가 작용하는 지름이 3cm인 축의 최대 비틀림 응력은 약 몇 MPa 인가?

56.6

113.2

177.8

355.6

엔드저널로서 지름 50mm의 저널면에 작용하는 베어링 압력을 6 N/mm2 저널의 길이를 100mm라 할 때 베어링이 받는 전체 하중은 몇 kN 인가?

10

20

30

40

1톤(ton)의 인장하중을 받는 볼트의 지름을 선정하고자 한다. 가장 적당한 볼트의 크기는? (단, 안전율은 4, 최대 인장응력은 48 kgf/mm2 이다.)

M18

M20

M12

M14

역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브를 무슨 밸브라 하는가?

콕밸브

체크밸브

게이트밸브

안전밸브

볼 베어링의 기본부하량을 C, 베어링 이론하중 Pth, 회전수가 N일 때 베어링의 수명시간 Lh는? (단, 하중계수는 fw, 속도계수(speed factor)는 fn, 수명계수(life factor)는 fh 이다.)

기계의 운동, 작업하는 일에 유압을 사용함으로써 큰 힘을 얻을 수 있고 속도를 자유로 바꿀 수 있는 장점이 있다. 다음 중 유압 장치를 이용하여 작업하는 내용으로 가장 거리가 먼 것은?

화물 쌓기나 짐 내리기 등의 작업에 사용한다.

교류전동기의 회전수를 자유로이 바꿀 수 있다.

선반 등 공작기계의 조작에 사용한다.

자동차의 브레이크나 핸들 조작을 좋게 할 수 있다.

피스톤 모터에 관한 설명 중 틀린 것은?

플런저 모터라고도 한다.

종류로는 액시얼(axial)형과 레이디얼(fadial)형이 있다.

정용량형만 있고, 가변용량형은 없다.

피스톤 펌프와 유사한 구조를 가지고 있다.

회로의 일부에 배압을 발생시키고자 할 때 사용하는 밸브는?

카운터 밸런스 밸브

감압 밸브

시퀀스 밸브

언로드 밸브

유압 기호의 표시방법과 해석의 기본사항에 대한 설명 중 옳지 않은 것은?

기호는 원칙적으로 통상의 운휴 상태 또는 기능적인 중립 상태를 나타낸다.

복잡한 기호의 경우, 기능상 사용되는 접속구는 보통 생략한다.

기호는 해당기기의 외부 포트의 존재를 표시하나 그 실제 위치를 나타낼 필요는 없다.

포트는 관로와 기호요소의 접점으로 나타낸다.

원통형 미끄럼면에 내접하여 있으면서 축방향으로 이동하여 유로의 개폐를 하는 실패 모양의 공유압 부품은?

패킹(packing)

개스킷(gasket)

램(ram)

스풀(spool)

유량제어밸브를 실린더 출구측에 설치한 회로로서, 실린더에서 유출되는 유량을 제어하여 피스톤의 속도를 제어하는 회로는?

미터 아웃 회로

미터 인 회로

카운터 밸런스 회로

브레이크 회로

다음 중 압력의 단위가 아닌 것은?

Pa

bar

N/m2

kgf/cm3

유압 기호 중에서 가열기에 해당하는 것은?

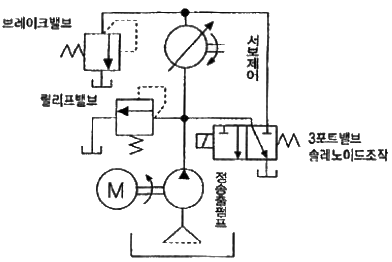

다음의 유압 모터 회로는 건설기계에서 사용되고 있는 회로도이다. 이 회로에 해당하는 것은?

탠덤형 배치 회로

직렬 배치 회로

병렬 배치 회로

정출력 구동 회로

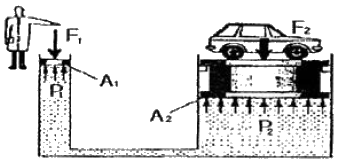

그림과 같이 밀폐된 시스템이 평형 상태를 유지할 경우 힘 F1을 수식으로 표현하면? (단, A1, A2는 압력이 작용하는 면적이고, F1과 F2는 각각 사람과 자동차에 의해 가해지는 힘이다.)

(A1 ⦁ A2)/F2

(A1 ⦁ F2)/A2

F2/(A1 ⦁ A2)

A2/(A1 ⦁ F2)

로더를 적하방식에 따라 분류할 때 앞부분에서 굴삭하여 장비 위를 넘어 후면에 덤프할 수 있는 것으로 좁은 장소에서 차량의 선회가 곤란한 터널 공사 등에서 효과적인 방식은?

프런트 엔드식

사이드 엔드식

오버 헤드식

사이드 덤프식

크레인의 기중 작업에서 물체의 무게가 무거울수록 붐의 길이와 각도는 어떻게 하여야 하는가?

길이는 짧게, 각도는 내린다.

길이는 짧게, 각도는 올린다.

길이는 길게, 각도는 내린다.

길이는 길게, 각도는 올린다.

일반적으로 건설공사용 공기 압축기 규격 표시방법은?

토출압력이 7 kgf/cm2 인 공기의 매분당 토출능력(m3/min)

흡입압력이 7 kgf/cm2 인 공기의 모터출력(kW)

토출압력이 10 kgf/cm2 인 공기의 토출압력(kgf/cm2)

흡입압력이 10 kgf/cm2 인 공기의 피스톤 가압량(m3)

불도저의 규격을 나타내는 것은?

등판능력

기관출력

전장비길이

작업가능상태의 중량

롤러에서 선압의 정의로 올바른 것은?

바퀴의 접지중량을 바쿠의 폭으로 나눈 값

바퀴의 폭을 접지중량으로 나눈 값

접지중량을 롤러 1개의 무게로 나눈 값

바퀴의 접지중량을 롤러 전중량으로 나눈 값

아스팔트 혼합재를 일정한 규격과 두께로 깔아주고 다짐하는 용도의 장비는?

아스팔트 스프레이

아스팔트 믹싱플렌트

아스팔트 디스트리뷰터

아스팔트 피니셔

디퍼 준설선의 특징으로 맞지 않는 것은?

굴삭력이 강하다.

경토질에 적합하다.

회전반경이 작다.

준설능력이 크다.

굴삭기 제원에서 상부 회전체 중심선에서 버킷 선단까지의 거리를 무엇이라 하는가?

암 길이

붐 길이

작업 반경

최대 굴삭 깊이

기중기에서 붐 전단에 연결하여 붐의 길이를 늘려주며 일반 붐으로서 작업하기 어려운 곳에 쓰이는 것을 무엇이라 하는가?

마스터 붐

보조 붐

솔레노이드

지브 붐

크롤러형 도저의 작업 시 유의사항에 관한 설명으로 맞지 않는 것은?

100m 이하의 운반 작업에는 투입하지 않는 것이 바람직하다.

자주 이동거리는 2km 이내로 한다.

바닥을 평평하게 깎기 위하여 블레이드의 승강은 1회 2cm 정도로 한다.

불필요한 전진 및 후진은 하지 않도록 한다.
