[건설기계설비산업기사 필기] 17년 3회차 기출문제 해설 페이지

강철을 암모니아 가스와 같이 질소를 함유한 물질 속에서 가열하여 질소 화합물을 만들어 표면을 경화하는 방법은?

침탄법

청화법

질화법

화염경화법

연삭 작업에서 로딩(눈메움)의 원인이 아닌 것은?

숫돌입자가 너무 작다.

숫돌의 결합도가 높다.

조직이 너무 치밀하다.

숫돌바퀴의 원주속도가 너무 빠르다.

직류아크 용접기를 사용하여 용접할 때 모재를(+)극에 연결하고 용접봉을 (-)극을 연결한 극성은?

역극성

정극성

용극성

비용극성

다음 중 목형용 목재의 구비조건이 아닌 것은?

변형이 잘 되어야 한다.

내구력이 강해야 한다.

재질이 균일하여야 한다.

가공이 용이하여야 한다.

일반적으로 호칭치수가 작을 때 사용하고, 통과측과 정지측으로 이루어진 구멍용 한계 게이지는?

링 게이지

스냅게이지

실린더 게이지

플러그 게이지

지그와 고정구의 일반적인 특징에 대한 설명으로 옳지 않은 것은?

제품의 정밀도를 높여 호환성이 향상된다.

작업자의 피로 및 안전사고가 증가된다.

재료의 낭비가 적고 불량품이 감소한다.

검사의 일부를 생략할 수 있다.

다음 중 정밀입자 가공의 종류로 옮지 않은 것은?

래핑

호닝

슈퍼 피니싱

숏피닝

절삭공구의 수명(T)은 150분, 초경합금공구의 지수(n)는 0.25, 공구수명의 상수(C)는 350일 때 테일러(Taylor) 공구 수명식을 이용하여 계산하면 절삭속도는 약 몇 m/min인가?

80

100

120

140

드릴 가공 후 구멍을 정밀하게 가공하기 위해 사용하는 공구는?

탭

리머

카운터 싱크

카운터 보어

NC공작기계에서 휴지(dwell)시간을 지정할 때 사용하는 어드레스가 아닌 것은?

P

Q

U

X

선반에서 공작물의 형상이 불규칙하여 척을 사용할 수 없는 경우나 대형의 공작물일 경우 공작물을 고정하는 데 사용하는 부속장치는?

센터(Center)

면판(Face plate)

심봉(Mendrel)

방진구(Work rest)

다음 강의 담금질 조직 중에서 경도가 제일 큰 것은?

트루스타이트

오스테나이트

마텐자이트

소르바이트

인발 작업에서 지름 10mm의 강선을 지름 5mm로 만들었을 때 단면 감소율은 몇 %인가?

75

50

40

25

평면 또는 원통면을 더욱 정밀하게 손다듬질할 때 사용하는 공구는?

정

다이스

파이프렌치

스크레이퍼

드릴의 홈을 따라서 만들어진 좁은 날로 드릴을 안내하는 역할을 하는 것은?

탱

웨브

마진

생크

일반적으로 주물사가 갖추어야 할 조건이 아닌 것은?

용해성이 좋을 것

통기성이 좋을 것

보온성이 좋을 것

내화성이 클 것

공작물에 숫돌을 낮은 압력으로 누르고, 숫돌의 이송운동으로 공작물의 표면을 다듬는 가공법은?

호닝

슈퍼 피시닝

래핑

버핑

입상의 미세한 용제를 용접무에 산포하고, 전극 와이어를 연속적으로 공급하여 발생된 아크에 의해 용접되는 방식은?

테르밋 용접

스터드 용접

서브머지드 용접

플라즈마 용접

소성가공 시 압출용기(Container)를 이용하는 가공방법으로 알루미늄, 아연, 구리, 마그네슘 등의 합금으로 각종 단면재, 관재를 성형하여 제작하는 가공법은?

압출가공

인발가공

압연가공

판금가공

다음 중 절삭 유제를 사용하는 목적이 아닌 것은?

절삭저항이 커져 공구수명이 길어진다.

냉각작용와 윤활작용을 한다.

공구 날의 경도저하를 방지한다.

온도를 저하시켜 열팽장을 방지한다.

평면응력 해석에서 주응력에 대한 설명으로 옮은 것은?

임의 요소에서 전단응력이 0인 단면에 발생하는 최대, 최소의 수직응력

임의 요소에서 인장응력과 압축응력이 같을 때의 응력

축 방향과 40°경사진 단면에 작용하는 수직응력

임의 요소에서 전단응력이 최대인 단면에서의 수직응력

온도차를 △t, 선팽창계수를 a, 재료의 탄성계수를 E, 전단 탄성계수를 G, 길이를 l이라 할 때 열응력(q)을 나타낸 식은?

q=a△t

q=al△t

q=Ga△t

q=Ea△t

단면적이 20m인 균일 단면봉이 압축 하중 P=5000N을 받고 있다. 이 봉의 하중 축에 45°경사진 단면에서의 압축 응력 σn은 몇 MPa인가?

1.25

1.76

2.50

3.53

그림과 같은 2축 응력상태에서 σ=45MPa이 작용할 때 그 재료 내에 생기는 최대 전단 응력의 크기는 몇 MPa인가?

10

20

30

40

다음 횡 탄성계수(전단 탄성계수)에 대한 식으로 옳은 것은?

전단응력/수직응력

수직응력/수직변형률

전단응력/전단변형률

전단변형률/전단응력

단면이 정사각형인 보에 2kN·m의 굽힘모멘트가 작용하여 생긴 응력이 40MPa일 때 보의 단면에서 한 변의 길이가 약 몇mm인가?

28

45

52

67

그림과 같은 폭 4cm, 높이 5cm인 직사각형 단면의 외팔보에 생기는 최대 전단응력은 몇 MPa인가?

0.48

1.25

2.45

3.75

길이가 50cm, 단면적이 5cm2인 강봉이 인장하중을 받고 1.0mm신장되었다. 이 봉에 저장된 탄성에너지는 몇 J 인가? (단, 재료의 탄성계수 E=205GPa이다.)

0.102

1.025

10.25

102.5

그림과 같은 봉재의 단면적이 1.5cm2인 균일 단면의 황동봉이 P=10kN, Q=5kN의 하중을 받을 때 이 봉의 전 신장량을 구하면 몇 cm인가? (단, 탄성계수는 90GPa이고, ℓ1=ℓ2=20cm이다.)

0.037

0.0037

0.042

0.0042

다음과 같은 외팔보의 자유단에 집중 하중 P가 작용하고 있다. 보의 자유단의 처짐량은 얼마인가? (단, E는 탄성계수, I는 단면 2차모멘트이다.)

그림과 같이 세 힘이 한 곳에 작용할 때의 평형조건은?

비례한도에 대한 설명으로 옳은 것은?

응력과 변형률이 비례하는 최대응력

응력의 발생으로 변형을 일으켜 파괴하는 한계

인장시험에 있어서 부하를 거는 최대 하중점

응력의 증가에 대하여 변형이 갑가지 증가하는 한계점

양단이 핀으로 지지된 길이 2m의 연강 기둥이 압축력을 받고 있다. 이 기둥의 죄굴하중은 약 몇kN인가?

82

330

674

1307

길이 5m의 연강봉이 허용할 수 있는 최대 축하중을 받아 2mm의 신장을 하였다. 연강봉의 인장강도가 490MPa이라 할 때 안전율은? (단, E=200GPa이다.)

3.125

4.125

5.125

6.125

바깥지름 2d, 안지름 d인 중공축을 지름이 d인 중실축으로 대체하면 전달할 수 있는 비틀림 모멘트는 몇 % 감소하는가?

84.7

86.7

88.7

90.7

다음과 같은 단면 중 단면계수가 가장 큰 것은?

그림과 같은 길이 2m인 단순보가 3kN/m의 균일분포하중을 받고 있을 때, 보 중앙에서 의 굽힘 모멘트는 몇 N·m인가?

1500

2000

3000

6000

전단력 선도와 굽힘모멘트 선도의 변화 상태에 대한 설명으로 옳은 것은?

전단력이 선형적으로 증가할 때 굽힘모멘트는 0이 된다.

전단력이 선형적으로 감소할 때 굽힘모멘트는 일정하게 된다.

전단력이 0일 때 굽힘모멘트는 2차 곡선적으로 증가한다.

전단력이 양(+)의 방향으로 일정할 때 굽힘모멘트는 선형적으로 증가한다.

그림과 같은 단순보에서 집중하중(P) 40kN과 균일분포하중(w) 14kN/m이 작용하고 있다. 이 때 A와 B점의 반력 Ra, Rb는 각각 몇 kN인가?

Ra=46.4, Rb=49.6

Ra=35.2, Rb=60.8

Ra=49.6, Rb=46.4

Ra=60.8, Rb=35.2

축의 전달동력 P[kW], 회전수 N[rpm], 허용비틀림응력τa [MPa]이라 할 때, 축의 지름 d[cm]를 구하는 식은??

탄소함유량이 양 0.85%C~2.0%C에 해당하는 강은?

공석강

아공석강

과공석강

공정주철

항공기 재료에 많이 사용되는 두랄루민의 강화기구는?

용질경화

시효경화

가공경화

마텐자이트 변태

노 내에서 Fe-Si, Al 등의 강력한 탈산제를 첨가하여 완전히 탈산시킨 강은?

킬드강(killed steel)

림드강(rimmed steel)

세미킬드강(semi-killed steel)

세미림드강(semi-rimmed steel)

열가소성 재료의 유동성을 측정하는 시험방법은?

로크웰 시험법

브리넬 시험법

멜트 인덱스법

샤르피 시험법

담금질한 후 치수의 변형 등이 없도록 심냉처리 해야 하는 강은?

실루민

문쯔메탈

두랄루민

게이지강

금속의 결정 구조 중 체심입방격자(BCC)인 것은?

Ni

Cu

Al

Mo

강의 표면에 Al을 침투시키는 표면 경화법은?

크로마이징

칼로라이징

실리콘나이징

보로나이징

진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 등에 가장 적합한 재료는?

회주철

저탄소강

고속도공구강

18-8스테인리스강

비정질 합금에 관한 설명으로 틀린 것은?

전기 저항이 크다.

구조적으로 장거리의 규칙성이 있다.

가공경화 현상이 나타나지 않는다.

균질한 재료이며, 결정 이방성이 없다.

아연을 소량 첨가한 황동으로 빛깔이 금색에 가까워 모조금으로 사용되는 것은?

톰백(tombac)

델타 메탈(delta metal)

하드 블라스(hard brass)

문쯔 메탈(muntz metal)

베이링 설치 시 고려해야 하는 예압(preload)에 관한 설명으로 옳지 않은 것은?

예압은 축의 흔들림을 적게 하고, 회전정밀도를 향상시킨다.

베어링 내부 틈새를 줄이는 효과가 있다.

예압량이 높을수록 예압 효과가 커지고, 베어링 수명에 유리하다.

적절한 예압을 적용할 경우 베어링의 강성을 높일 수 있다.

그림과 같은 스프링 장치에서 전체 스프링 상수 K는?

K=k1+k2

K=k1×k2

평벨트 전동에서 유효장력이란 무엇인가?

벨트 긴장측 장력과 이완측 장력과의 차를 말한다.

벨트 긴장측 장력과 이완측 장력과의 비를 말한다.

벨트 긴장측 장력과 이완측 장력의 평균값을 말한다.

벨트 긴장측 장력과 이완측 장력의 합을 말한다.

폭(b)×높이(h) = 10mm×8mm인 묻힘 키가 전동축에 고정되어 0.25kN·m의 토크를 전달할 때, 축 지름은 약 몇 mm 이상이어야 하는가? (단, 키의 허용 전단응력은 36MPa이며, 키의 길이는 47mm이다.)

29.6

35.3

41.7

50.2

10kN의 물체를 수직방향으로 들어올리기 위해서 아이볼트를 사용하려 할 때, 아이볼트나사부의 최소 골지름은 약 몇 mm 인가? (단, 볼트의 허용인장응력은 50MPa이다.)

14

16

20

22

래크 공구로 모듈 5, 압력각은 20°, 잇수는 15인 인벌류트 치형의 전위 기어를 가공하려 한다. 이때 언더컷을 방지하기 위하여 필요한 이론 전위량은 약 몇 mm인가?

0.124

0.252

0.510

0.613

공업제품에 대한 표준화를 시행 시 여러 장점이 있다. 다음 중 공업제품 표준화와 관련한 장점으로 거리가 먼 것은?

부품의 호환성이 유지된다.

능률적인 부품생산을 할 수 있다.

부품의 품질향상이 용이하다.

표준화 규격 제정 시에 소요되는 시간과 비용이 적다.

드럼 지름이 300mm인 밴드 브레이크에서 1kN·m의 토크를 제동하려고 한다. 이 때 필요한 제동력은 약 몇 N 인가?

667

5500

6667

795

두 축의 중심선이 어느 각도로 교차되고 그 사이의 각도가 운전 중 다소 변하여도자유로이 운동을 전달할 수 있는 축 이음은?

플랜지 이음

셀러 이음

올덤 이음

유니버설 이음

두께 10mm의 강판에 지름 24mm의 리벳을 사용하여 1줄 겹치기 이음할 때 피치는 약 몇 mm 인가?(단, 리벳에서 발생하는 전단응력은 35.3MPa이고, 강판에 발생하는 인장응력은 42.2MPa이다.)

43

62

55

74

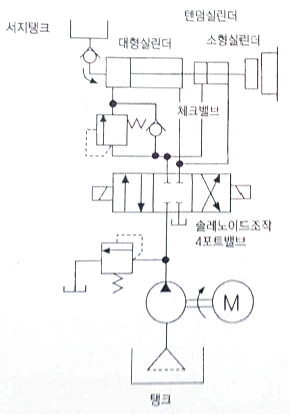

그림과 같은 유압회로의 명칭으로 가장 적절한 것은?

증강 회로

브레이크 회로

정토크 구동 회로

정출력 구동 회로

본체와의 결합 각도가 37° 및 45°의 2종류가 있는 파이프 이음 방식은?

용접 이음

세이프 이음

플레어 이음

플랜지 이음

유압 시스템의 오일 토출량이 매분 49 이고, 실린더 튜브의 내경이 10cm인 유압 실린더의 추력이 2.5kN 이라면, 이 유압 실린더의 속도는 몇 cm/sec 인가?

7.8

8.2

9.6

10.4

유압기계에서 작업장치로 유압 실린더의 압력을 천천히 빼어, 기계 손상의 원인이 되는 회로의 충격을 작게 하는 것을 무엇이라 하는가?

컷 오프

오일 미스트

디컴프레션

유압 드레인

릴리프 밸브에 관한 일반적인 특성으로 틀린 것은?

회로의 파괴를 방지한다.

압력을 일정하게 유지한다.

회로 내의 압력을 설정 값 이하로 제한한다.

공기흐름의 방향을 변환시켜 액추에이터를 제어하기 위해 사용한다.

기름의 압축률이 6×10-5m2일 때 압력을 0에서 200N/m2까지 압축하면 체적은 몇 % 감소하는가?

1.2

1.6

2.2

2.6

기어펌프의 폐입 현상에 대한 설명으로 옳지 않은 것은?

폐입 현상의 방지책으로 토출홈을 만들어 준다.

오일은 폐입 부분에서 압축시에는 고압이, 팽창 시에는 진공이 형성된다.

폐입으로 인하여 생기는 용적의 변화는 진동과 소음 발생의 원인이 된다.

폐입 현상은 기어 펌프의 기어물림율과 관계가 없다.

그림과 같은 유체 조정기기의 유압기호로서 옳은 것은?

가열·냉각온도 조절기

공기압 조정 유닛

유량계측 검류기

기름분무 분리기

다음 베인펌프에 대한 설명으로 가장 거리가 먼 것은?

토출 압력의 맥동이 적다.

베인의 마모에 의한 압력 저하가 거의 없다.

비교적 고장이 많으며 작동유의 점도에 제한이 없다.

펌프 출력에 비해 형상 치수가 작다.

유압장치 또는 회로 내에 얇은 금속판을 장치하여 압력이 높아지면 얇은 판이 파괴되고, 오일을 탱크로 흐르게 하여 압력을 감소시키는 기기는?

압력 스위치

유체(유압) 퓨즈

감압 퓨즈

전기 퓨즈

로더의 규격표시 방법으로 옳은 것은?

자체 중량(kgf)

기관 최대 출력(kW)

로더의 전체 길이(m)

표준 버킷의 산적용량(m3)

다음 중 조 크러셔의 특징에 관한 설명으로 틀린 것은?

고정된 수동판과 요동하는 구동판을 마주보게 한 것이다.

싱글 토글형과 더블 토글형이 있다.

파쇄용량이 파쇄비율에 비해 작아 3차 파쇄에 적합하다.

투입구가 몸체에 비하여 크다.

토사도로의 보수, 정지 및 노면 마무리 작업, 제설 등을 작업하는 데 가장 적합한 것은?

불도저

스크레이퍼

모터그레이더

덤프트럭

블레이드의 폭 1.5m, 높이가 0.8m인 불도저의 블레이드 용량(m3)은 얼마인가? (단, 보통 흙을 평지에서 밀어내는 경우로 한정한다.)

0.96

1.20

1.54

1.80

공기압축기의 규격을 표시하는 단위로 옳은 것은?

m3

m3/min

m

m/min

백호를 주행 장치에 따라 구분할 때 고무바퀴식과 비교하여 무한궤도식의 특징을 설명한 것으로 틀린 것은?

견인력이 크다.

이동거리가 짧은 협소한 장소에서의 작업에 적합하다.

주행속도가 빠른 편이다.

습지나 늪지에서도 원활하게 작업이 가능하다.

플랜트 기계설비용 배관공사 시 신축 곡관이라고도 하며 배관을 이용하여 사용 중 온도 변화에 의한 신축을 흡수하는 방식으로 곡률 반경을 관경의 6배 이상으로 하여 옥외 배관에 많이 사용하는 방법은?

스위블 이음

루프형 신축이음

볼 조인트 이음

익스팬션 조인트 이음

공기압축기를 작동 방식과 이동방식에 따라 분류할 때 작동 방식에 따른 분류에 해당하지 않는 것은?

왕복형 압축기

트럭 탑재형 압축기

베인형 압축기

스크루형 압축기

기중기에서 사용하는 작업장치 중 토사를 차량에 적재하거나, 선박 또는 화차에서의 토사 굴착, 우물 및 준설공사 등을 할 때 수직굴토작업이나 오물 제거 등에 사용하는 장치는?

크램셸(clam shell)

블레이드(blade)

어스 드릴(earth drill)

스캐리 화이어(scarifier)

다음 중 스크레이퍼의 작업장치에 해당하지 않는 것은?

이젝터(ejector)

볼(bowl)

에이프럭(apron)

버킷(bucket)
