[기계조립산업기사 필기] 10년 1회차 기출문제 해설 페이지
밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?
표면거칠기가 좋다.
공구의 수명이 길다.
가공물 고정이 유리하다.
백 래시를 제거하지 않아도 된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수기가공에서 수나사를 가공하는 공구는?
탭
리머
다이스
스크레이퍼
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
보조 프로그램 호출 시 사용되는 보조기능은?
M 00
M01
M 98
M 99
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 금속 귀환장치가 있는 기계는?
셰이퍼
지그보링머신
밀링
호빙머신
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
보링 머신에서 가공이 가능한 방법이 아닌 것은?
드릴링
리밍
태핑
그라인딩
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?
가공물을 연속적으로 가공하기가 곤란하다.
연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?
공작물의 길이가 짧을 때
바이트의 날끝이 불량할 때
절삭속도가 부적당할 때
공작물의 고정이 불량할 때
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
주철과 같이 매짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?
전단형
경작형
균열형
유동형
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?
자루부
절삭부
안내부
경사부
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 것은?
숏피닝
수퍼피니싱
버니싱
배럴가공
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?
폴리건 프리즘
변압기
펜터 프리즘
접촉식 프로브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
드라이버 사용 시 유의사항으로 맞지 않은 것은?
드라이버 날 끝이 홈의 폭과 길이가 같은 것을 사용한다.
드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
작은 공작물은 한손으로 잡고 사용한다.
전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연삭가공의 특징으로 옳지 않은 것은?
경화된 강과 같은 단단한 재료를 가공할 수 있다.
가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?
A
C
WA
GC
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직업병의 발생원인과 가장 관계가 먼 것은?
분진
유해가스
공장규모
소음
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
윤활제의 구비조건이 될 수 없는 것은?
사용 상태에서 충분한 점도를 유지할 것
한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
산화나 열에 대하여 안정성이 높을 것
화학적으로 불활성이며 깨끗하고 균질 할 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?
배율이 높다.
타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
내경 측정에 있어 정도가 높은 측정을 할 수 있다.
비교측정기가 아니기 때문에 마스터는 필요 없다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일감과 공구가 모두 회전하면서 절삭하는 공작기계는?
선반(Lathe)
밀링 머신(Milling machine)
드릴링 머신(Drilling machine)
원통 연삭기(Cylindrical grinding machine)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
절삭저항의 3분력에 해당되지 않는 것은?
표면분력
주분력
이송분력
배분력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
버핑의 사용 목적이 아닌 것은?
공작물의 표면을 광택내기 위하여
공작물의 표면을 매끈하게 하기 위하여
정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연강의 사용 용도로 적합하지 않는 것은?
볼트
리벳
파이프
게이지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
순철에 대한 설명으로 잘못된 것은?
투자율이 높아 변압기, 발전기용으로 사용된다.
단접이 용이하고, 용접성도 좋다.
바닷물, 화학약품 등에 대한 내식성이 좋다.
고온에서 산화작용이 심하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
풀림 처리의 목적으로 가장 적합한 것은?
연화 및 내부응력 제거
경도의 증가
조직의 오스테나이트화
표면의 경화
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 합금이 아닌 것은?
니켈
황동
두랄루민
켈밋
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
담금질 조직 중 가장 경도가 높은 것은?
펄라이트
마텐자이트
솔바이트
트루스타이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?
C와 Si
Si와 Mn
Si와 S
Ti와 P
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선박용 기계, 화학 기계 등에 사용하는 황동은?
에드미럴티 황동
네이벌 황동
델타메탈
톰백
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
탄소강에서 공석강의 현미경 조직은?
초석페라이트와 펄라이트
초석시멘트타이트와 펄라이트
층상펄라이트와 시멘타이트의 혼합조직
공석 페라이트와 공석 시멘타이트의 혼합조직
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 구조용 복합재료 중 섬유강화 금속은?
FRTP
SPF
FRM
FRP
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
담금질 효과와 가장 관련이 적은 것은?
가열온도
냉각속도
자성
결정입도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ=40[N/mm2], 키의 규격(폭×높이) b×h=12mm×10mm이다.)
80
85
90
95
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
SI 단위와 기호로 잘못 짝지어진 것은?
주파수-헤르츠(Hz)
에너지-줄(J)
전기량, 전하-와트(W)
전기저항-옴)Ω)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)
12mm
18mm
22mm
25mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기본 부하용량이 33000N이고, 베어링하중이 4000N인 볼베어링이 900rpm로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?
9050
9500
10400
11500
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
나사를 용도에 따라 체결용으로 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?
사각 나사
사다리꼴 나사
톱니 나사
삼각 나사
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)
8.59
16.84
30.23
181.38
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
역류를 방지하며 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?
체크 밸브
감압 밸브
시퀀스 밸브
언로드 밸브
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 마찰자 중 무단(無段)변속장치로 이용할 수 없는 것은?
홈 마찰자
에반스 마찰자
원판 마찰자
구면 마찰자
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스플라인에 대한 설명으로 틀린 것은?
축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
종류에는 각형 스플라인, 헬리컬 스플라인, 세리이션 등이 있다.
용도는 주로 변속장치, 자동차 변속기 등의 속도 변환용 축에 사용된다.
키 보다 큰 토크를 전달할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
400rpm으로 전동축을 지지하고 있는 미끄럼 베어링에서 저널의 지름 d=6cm, 저널의 길이 ℓ=10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?
0.5
0.6
0.7
0.8
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에 표시된 재료기호가 “SF390A"로 되었을 때 ”390“이 뜻하는 것은?
재질 표시
탄소 함유량
최저 인장 강도
제품명 또는 규격명 표시
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 억지 끼워 맞춤에 해당하는 것은?
H7/g6
H7/k6
H7/m6
H7/s6
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분만 나타내는 투상도의 명칭은?
국부 투상도
부분 투상도
회전 투상도
부분 확대도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

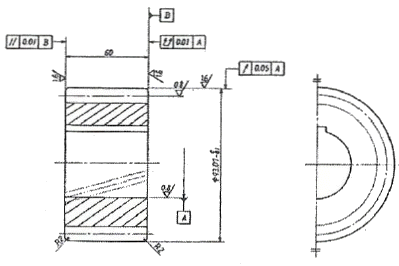

그림은 어느 기어를 도시한 것인가?
스퍼 기어
헬리컬 기어
직선베벨 기어
윔 기어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기하공차의 도시 방법에서 위치도를 나타내는 것은?
○
◎
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 도면에서 A의 길이는 얼마인가?
60
80
72
96
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?
가공으로 생긴 선이 투상면에 직각 또는 평행
가공으로 생긴 선이 거의 동심원
가공으로 생긴 선이 두 방향으로 교차
가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 ()안에 적절한 것은?
5mm
10mm
15mm
20mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
물체의 보이지 않는 부분의 모양을 표시하는 선은?
외형선
숨은선
중심선
파단선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
선반 외경용 툴 홀더 규격에서 밑줄 친 25개가 나타내는 의미는 무엇인가?
생크의 높이
절삭날 깊이
바이트의 길이
바이트의 폭
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC 와이어 컷 방전가공에서 절연액(가공액)으로 물을 사용할 때의 장점이 아닌 것은?
취급이 용이하고 화재의 위험이 없다.
공작물과 와이어 전극을 빨리 냉각시킨다.
가공물의 표면상태가 양호하고 광택이 난다.
가공시 발생하는 불순물 제거가 양호하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
머시닝센터의 가공 작업시 주의할 사항으로 올바른 것은?
측정은 기계를 가동 중 직접 행한다.
주축의 회전은 최대 부하 상태로 지령해야 한다.
절삭유로 기름을 사용할 때는 필히 장갑을 끼고 가공한다.
칩의 제거는 기계가 정지한 후에 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계의 테이블에 직접 검출기를 설치, 위치를 검출하여 피드백 시키는 서보기구 방식은?
폐쇄회로 방식
반개회로 방식
개방회로 방식
반폐쇄회로 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림과 같이 ①에서 ②로 가공하고자 할 때 잘못된 프로그램은?
G17 G90 G03 X10. Y10. R10. F200 ;
G17 G91 G03 X10. Y10. R10. F200 ;
G17 G91 G03 X10. Y10. I10. F200 ;
G17 G91 G03 X10. Y10. J10. F200 ;
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
밀링커터의 바깥지름이 100mm, 날수가 12개인 초경합금커터로 길이 250mm의 연강을 절삭하려고 한다. 날 1개마다 이송을 0.2mm로 하면 1회 절삭시간은 약 몇 분인가? (단, 절삭속도는 25m/min으로 한다.)
2
1.3
1.8
0.9
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
범용 공작기계에서 사람이 손으로 핸들을 돌리는 기능은 CNC 공작기계에서는 어느 부분에 해당하는가?
컨트롤러
볼 스크루
리졸버
서보기구
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 CNC선반 프로그램에서 []안에 적합한 것을 순서대로 나열한 것은?
S, G97, 0101, E
S, G97, 0101, G
F, G97,0100, S
S, G96, 0101, F
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
머시닝센터 프로그램에서 (+)방향 공구길이 보정을 나타내는 G-코드는?
G49
G44
G43
G45
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC 선반에서 나사가공을 할 때 주축의 회전수가 변하면 올바른 나사를 가공할 수 없다. 이 때 주축 회전수를 일정하게 제어하기 위해 사용하는 G-코드로 알맞은 것은?
G94
G96
G97
G98
