[기계조립산업기사 필기] 11년 1회차 기출문제 해설 페이지
연삭숫돌의 연삭조건과 입도(grain size)의 관계를 옳게 표시한 것은?
연하고 연성이 있는 재료의 연삭 : 고운 입도
다듬질 연삭 또는 공구의 연삭 : 고운 입도
경도가 높고 메진 일감의 연삭 : 거친 입도
숫돌과 일감의 접촉면이 작은 때 : 거친 입도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
테이블이 수평면 내에서 회전하는 것으로, 공구의 길이방향 이송이 수직으로 되어 있고 대형 중량물을 깎는데 쓰이는 선반은?
수직선반
크랭크축선반
공구선반
모방선반
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
주요 공작기계의 일반적인 일감 운동에 대한 설명으로 틀린 것은?
밀링머신 : 일감을 고정하고 이송한다.
선반 : 일감을 고정하고 회전시킨다.
보링머신 : 일감을 고정하고 이송한다.
드릴링머신 : 일감을 고정하고 회전시킨다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
밀링머신에서 커터 지름이 120mm, 한 날 당 이송이 0.1mm, 커너 날수가 4날, 회전수가 900rpm 일 때, 절삭속도는 약 몇 m/min 인가?
33.9 m/min
113 m/min
214 m/min
339 m/min
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
밀링머신에서 주축의 회전운동을 직선 왕복운동으로 변화시키고 바이트를 사용하는 부속장치는?
수직 밀링 장치
슬로팅 장치
래크절삭 장치
회전 테이블 장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
재질이 W, Cr, V, Co 등을 주성부으로 하는 바이트는?
합금공구강 바이트
고속도강 바이트
초경합금 바이트
세라믹 바이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
창성법에 의한 기어 절삭에 사용하는 공구가 아닌 것은?
래크 커터
호브
피니언 커터
브로치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수공구에 의한 재해의 원인 중 옳지 않은 것은?
사용법이 올바르지 못했다.
사용하는 공구를 잘못 선정했다.
사용전의 점검, 손질이 충분했다.
공구의 성능을 충분히 알고 있지 못했다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
고속회전 및 정밀한 이송기구를 갖추고 있으며, 정밀도가 높고 표면거칠기가 우수한 실린더, 커넥터 로드, 베어링면 등의 가공에 가장 적합한 보링 머신은?
수직 보링 머신
정밀 보링 머신
보통 보링 머신
코어 보링 머신
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
각도 가공, 드릴의 홈 가공, 기어의 치형 가공, 나선 가공을 할 수 있는 공작기계는 어느 것인가?
선반(Lathe)
보링 머신(Boring Machine)
브로칭 머신(Broaching Machine)
밀링 머신(Milling Machine)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어떤 도면에서 편심량을 4mm로 주어졌을 때, 실제 다이얼 게이지의 눈금의 변위량은 얼마로 나타나야 하는가?
2mm
4mm
8mm
0.5mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
선반에 의한 절삭가공에서 이송(feed)과 가장 관계가 없는 것은?
단위는 회전당 이송(mm/rev)으로 나타낸다.
일감의 매 회전마다 바이트가 이동되는 거리를 의미한다.
이론적으로는 이송이 작을수록 표면 거칠기가 좋아진다.
바이트로 일감 표면으로부터 절삭해 들어가는 깊이를 말한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계의 안전장치에 속하지 않는 것은?
리미트 스위치(limit switch)
방책(防柵)
초음파 센서
헬멧(helmet)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
외부 컴퓨터에서 작성한 NC 프로그램을 CNC 공작기계에 송·수신하면서 가공하는 방식은?
NC
CNC
DNC
FMS
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공작기계에서 절삭을 위한 세 가지 기본운동에 속하지 않는 것은?
절삭운동
이송운동
회전운동
위치조정운동
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
평면연삭기에서 연삭숫돌의 원주 속도 v=2500m/min 이고, 연삭저항 F=150N 이며 연삭기에 공급된 연삭동력이 10kW 일 때 이 연삭기의 효율은 약 얼마인가?
53%
63%
73%
83%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 KS B 0161에 규정된 표면거칠기 표시 방법이 아닌 것은?
최대 높이(Ry)
10점 평균 거칠기(RZ)
산술 평균 거칠기(Ra)
제곱 평균 거칠기(Rrms)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직경(외경)을 측정하기에 부적합한 공구는?
철자
그루브 마이크로미터
버니어 캘리퍼스
지시 마이크로미터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
녹색 탄화규소 연삭 숫돌을 표시하는 것은?
A 숫돌
GC 숫돌
WA 숫돌
F 숫돌
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
호닝가공의 특징이 아닌 것은?
발열이 크고 경제적인 정밀가공이 가능하다.
전 가공에서 발생한 진직도, 진원도, 테이퍼 등을 수정할 수 있다.
표면거칠기를 좋게 할 수 있다.
정밀한 치수로 가공할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 장신구, 무기, 불상, 종 등의 금속 제품으로 오래 전부터 사용되어 왔으며 내식성과 내마모성이 좋아 각종 기계주물용이나 미술공예품으로 사용되는 금속은?
철
청동
납
알루미늄
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
담금질된 강의 경도를 증가시키고 시효변형을 방지하기 위한 목적으로 0℃ 이하의 온도에서 처리하는 방법은?
저온 담금 용해처리
시효 담금처리
냉각 뜨임처리
심냉처리
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 금속 중 자기변태점이 없는 것은?
Fe
Ni
Co
Zn
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 친화력이 큰 성분 금속이 화학적으로 결합하여, 다른 성질을 가지는 독립된 화합물을 만드는 것은?
금속간 화합물
고용체
공정 합금
동소 변태
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 원소 중 중금속이 아닌 것은?
Fe
Ni
Mg
Cr
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 기계구조용 탄소강 SM45C의 탄소함유량으로 가장 적당한 것은?
0.02 ~ 2.01%
0.04 ~ 0.05%
0.32 ~ 0.38%
0.42 ~ 0.48%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
알루미늄 합금으로 피스톤 재료에 사용되는 Y-합금의 성분을 바르게 표현한 것은?
Al - Cu – Ni – Mg
Al - Mg – Fe
Al – Cu – Mo – Mn
Al – Si – Mn – Mg
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
열처리방법 중 풀림의 목적이 아닌 것은?
기계 가공성 개선
냉간 가공성 향상
잔류 응력 제거
재질의 경화
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 표준상태인 탄소강의 기계적 성질은 일반적으로 탄소함유량에 따라 변화한다. 가장 적합한 것은? (단, 표준상태인 탄소강은 0.86%C 이하의 아공석강이다.)
탄소량이 증가함에 따라 인장강도가 증가한다.
탄소량이 증가함에 따라 항복점이 저하한다.
탄소량이 증가함에 따라 연신율이 증가한다.
탄소량이 증가함에 따라 경도가 감소한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 탄소강에 함유되어 있는 규소(Si)의 영향을 잘못 설명한 것은?
인장강도, 탄성한계, 경도를 상승시킨다.
연신율과 충격값을 증가시킨다.
결정립을 조대화 시키고 가공성을 해친다.
용접성을 저하시킨다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피치가 1mm인 2줄 나사에서 90° 회전시키면 나사가 움직인 거리는 몇 mm 인가?
4
2
1
0.5
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
940 N·m의 토크를 전달하는 지름 50mm인 축에 안전하게 사용할 키의 최소 길이는 약 몇 mm 인가? (단, 묻힘 키는 폭과 높이 b×h = 12mm×8mm 이고, 키의 허용 전단응력은 78.4 N/mm2 이다.)
40
50
60
70
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계요소를 사용목적에 따라 분류할 때 완충(진동 억제) 또는 제동용 기계요소가 아닌 것은?
브레이크
스프링
베어링
플라이휠
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
외접원통 마찰자에서 원동차의 지름 200mm, 회전수 1000rpm 으로 회전할 때, 2.21kW의 동력을 전달시키려면 약 몇 N의 힘으로 밀어 붙어야 하는가? (단, 마찰계수는 0.2로 한다.)
1055.20
708.86
2110.50
1417.72
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 두 축의 상대위치가 평행할 때 사용되는 기어는?
베벨 기어
나사 기어
웜과 웜기어
헬리컬 기어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 정숙하고 원활한 운전과 고속회전이 필요할 때 적당한 체인은?
사일런트 체인(silent chain)
코일 체인(coil chain)
롤러 체인(roller chain)
블록 체인(block chain)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
볼베어링의 수명에 대한 설명으로 맞는 것은?
반지름방향 동등가하중의 3배에 비례한다.
반지름방향 동등가하중의 3승에 비례한다.
반지름방향 동등가하중의 3배에 반비례한다.
반지름방향 동등가하중의 3승에 반비례한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
안지름 500mm, 최고사용압력 120N/cm2 의 보일러의 강판의 두께는 약 몇 mm 정도가 적당한가? (단, 강판의 인장강도 350 MPa, 안전율 4.75, 리벳이음의 효율 η = 0.58 로 하며, 부식여유는 1mm로 한다.)
4.12
6.05
13.76
8.02
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
브레이크 드럼축에 554.27 N·m 의 토크가 작용하고 있을 때, 이 축을 정지시키는데 필요한 제동력은 약 몇 N 인가? (단, 브레이크 드럼의 지름은 500mm 이다.)
1108.54
2217.08
252.26
504.52
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용되는 핀은?
테이퍼 핀
너클 핀
분할 핀
평행 핀
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
좌 2줄 M50×3-6H의 나사기호 해독으로 올바른 것은?
리드가 3mm
수나사 등급 6H
왼쪽 감김방향 2줄 나사
나사산의 수개 3개
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
베어링 기호 608 C2 P6에서 C2가 뜻하는 것은?
등급 기호
계열 기호
안지름 기호
내부 틈새 기호
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에서 표면의 줄무늬 방향 지시 그림 기호 M은 무엇을 뜻하는가?
가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양
가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여거의 방사 모양
가공에 의한 커터의 줄무늬가 여러 방향으로 교차 또는 무방향
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스케치의 일반적인 방법으로 척도에 관계없이 적당한 크기로 부품을 그린 후 치수를 측정하여 기입하는 스케치 방법은?
프린트 스케치법
본뜨기 스케치법
프리핸드 스케치법
사진촬영 스케치법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도면에서 치수와 같이 사용하는 치수 보조 기호가 아닌 것은?
□
t
SR
△
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
구멍과 축이 끼워맞춤 상태에 있을 때 기준치수와 각각의 치수허용차의 기호 기입이 옳은 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
맞물리는 한 쌍의 스퍼기어에서 축에 직각 방향으로 단면 도시할 때 물려있는 잇봉우리원을 표시하는 선으로 맞는 것은?
양쪽 다 굵은 실선
양쪽 다 굵은 파선
한 쪽은 굵은 실선, 다른 쪽은 파선
한 쪽은 굵은 실선, 다른 쪽은 굵은 일점 쇄선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기하 공차의 기호 중에서 원주 흔들림(기준 축선을 기준으로 기계부분을 회전시킬 때, 고정점에 대하여 그 표면의 지정된 방향으로 위치가 변하는 크기)을 나타내는 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
KS 기계재료에서 SF 340 A 는 어떤 재료를 나타내는가?
탄소강 단강품
가단주철
합금 공구강재
니켈-동 합금 주물
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기계 구조용 탄소 강재를 나타내는 재료기호 “SM 45C”에서 탄소 함유량을 나타내는 것은?
S
M
45C
SM
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC 프로그램(program) 작성에서 데이터(data)에 소수점의 사용이 가능한 주소로 바르게 구성된 것은?
X, Y, Z, A, B, C, I, J, K, R
X, Y, Z, U, V, W, F, S, T, M
U, V, W, I, J, K, N, G, P, Q
I, J, K, P, Q, U, X, Y, Z
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
커플링으로 연결된 CNC 공작기계의 볼 스크루 피치가 12mm 이고, 서보모터의 회전각도가 240°일 때 테이블의 이동량은?
2mm
4mm
8mm
12mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림의 P1에서 P2로 절대 명령으로 원호 가공하는 머시닝센터 프로그램으로 올바른 것은?
G90 G02 X40.0 Y55.0 R20. ;
G90 G02 X20.0 Y15.0 R20. ;
G91 G03 X20.0 Y15.0 R20. ;
G91 G03 X40.0 Y55.0 R20. ;
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음은 ISO 선삭용 인서트(insert) 규격이다. 여기서 T의 의미는?
여유각
공차
인선 높이
인서트 형상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

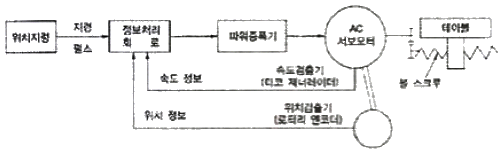

그림과 같이 모터 축으로부터 위치 검출을 행하여 볼스크루의 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는?
개방회로 방식
반폐쇄회로 방식
폐쇄회로 방식
반개방회로 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
머시닝센터에서 이송속도 F(mm/min)를 나타내는 식은? (단, f : 날당 이송(mm/tooth), Z : 날 수, N : 회전수(rpm))
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC선반 가공에서 100rpm으로 회전하는 스핀들에서 5회전 dwell을 프로그래밍하려고 한다. 다음 중 ( ) 안에 맞는 것은 어느 것인가?
1.5
150
300
3000
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC 프로그램에서 좌표치를 지령하는 방식이 아닌 것은?
절대지령 방식
기계원점지령 방식
증분지령 방식
혼합지령 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
머시닝센터 작업할 때 안전사항으로 틀린 것은?
절삭가공 중 기계 정면에 위치한다.
기계작동 중에는 항상 장갑을 끼고 작업한다.
이상시 기계를 정지시키고 점검을 한다.
일상점검 후 작업을 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CNC 방전가공의 방전 진행과정으로 옳은 것은?
스파크 방전 → 코로나 방전 → 글로우방전 → 아크 방전
코로나 방전 → 스파크 방전 → 아크 방전 → 글로우방전
스파크 방전 → 글로우방전 → 코로나 방전 → 아크 방전
코로나 방전 → 스파크 방전 → 글로우방전 → 아크 방전
