[전자산업기사 필기] 11년 3회차 기출문제 해설 페이지
다음 회로의 파형으로 맞는 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직류 증폭기에서 온도 변화 등의 영향으로 인하여 출력이 변동되는 현상은?
발진
초퍼
증폭
드리프트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
저주파 전력증폭기의 출력측 기본파 전압이 50[V]이고, 제2 및 제3고조파 전압이 각각 4[V]와 3[V]일 때 왜율은?
5[%]
10[%]
15[%]
20[%]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
디지털 변조가 아닌 것은?
PM
ASK
FSK
QAM
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 수정발진기의 특징에 대한 설명으로 적합하지 않은 것은?
수정진동자의 Q가 매우 높다.
주파수의 안정도가 아주 좋다.
발진조건을 만족하는 리액턴스의 유도성이 되는 주파수 범위가 매우 넓다.
발진주파수를 가변하기가 어려운 단점이 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
진폭 변조(AM0에서 반송파 진폭이 20[V]이다. 25[V]의 진폭을 가지는 신호파를 인가한 경우 변조도는?
0.65
0.8
1.0
1.25
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
베이스접지(CB) 증폭회로에 대한 설명으로 적합하지 않은 것은?
입력임피던스가 낮다.
전류이득은 1보다 훨씬 크다.
입력에 대한 출력은 동상이다.
높은 주파수를 다루는 응용분야에 주로 사용된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림의 회로는 비안정 멀티바이브레이터(Astable multivibrator)이다. 발진주파수에 대한 식으로 옳은 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어떤 TR이 VCE=6[V]로 동작한다. 이 TR의 최대 정격전력이 250[mW]이라면 결딜 수 있는 최대 컬렉터 전류는 약 몇 [mA]인가?
20[mA]
42[mA]
51[mA]
64[mA]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
AM에서 1000[kHz]의 반송파가 35[kHz] 사인파에 의해 변조될 때 상측파대 주파수는?
1000[kHz]
1035[kHz]
1070[kHz]
1124[kHz]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
푸시풀(push-pull) 증폭기의 설명으로 옳은 것은?
B급이나 AB급으로 동작시킨다.
두 입력의 위상은 동상이어야 한다.
공급 전압에 리플이 포함되어 있으면 부하에 나타난다.
트랜지스터의 비선형 특성에서 오는 일그러짐이 증가한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음은 연산증폭기회로에서 출력 전압 Vo은?
Vo = K(V2 - V1)
Vo = KV2 - (K + 1)V1
Vo = (K + 1)V2 - KV1
Vo = (K + 1)(V2 - V1)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 연산증폭기에 관한 설명으로 옳은 것은?
입력단자는 반전 입력(+)과 비반전 입력(-) 두개가 있다.
이상적인 연산증폭기의 주파수 대역폭은 매우 좁아 주파수의 선택도가 매우 뛰어나다.
이상적인 연산증폭기의 출력임피던스는 무한대의 값을 갖기 때문에 버퍼회로에 이용된다.
연산증폭기는 선형 집적회로로 동작 전압이 낮고 신뢰도가 매우 높다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
RC 결합 증폭기에서 주파수 대역폭을 1/4로 줄이면 증폭이득은 약 얼마나 증가하는가?
8[dB]
10[dB]
12[dB]
14[dB]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
무궤환시 전압이득이 100인 증폭기에서 궤환률 0.09의 부궤환을 걸었을 때 전압이득은?
1
9
10
50
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림은 반전연산증폭회로이다. V1=3[V], V2=4[V]일 때 Vo은 몇 [V]인가?
-12.5
-13.75
-14.2
-15.25
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음과 같은 발진회로의 발진주파수는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연산증폭기 응용회로에서 궤환을 사용하지 않은 것은?
반전 증폭기
비반전 증폭기
영전위 검출기
사이트 트리거
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 부궤환 회로의 특징 중 옳은 것은?
궤환시 이득을 감소한다.
주파수 대역폭이 좁아진다.
궤환시 왜율이 증가한다.
궤환시 잡음이 증가한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음의 집항형 RET 회로에서 드레인 전류 I0=4[mA]일 때 드레인과 소스 전압 VDS는 몇 [V]인가?
1[V]
2[V]
3[V]
4[V]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
도체계에서 임의의 도체를 일정 전위의 도체로 완전 포위하면 내외 공간의 전계를 완전히 차단할 수 있다. 이것을 무엇이라 하는가?
전자차폐
정전차폐
홀(hall) 효과
핀치(pinch) 효과
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
엘래스턴스(elestance)란?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정전용량 C0[F]인 동심구형(同心球形) 콘덴서의 내구 및 외구의 반지름을 모두 2배로 해줄 때 콘덴서의 정전용량 C는 몇 [F]인가?
C = Co
C= 2Co
C= Co/2
C= 4Co
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
100[V]용 60[W]와 100[W]의 전열구가 있을 때, 이들을 직렬연결하고 양단에 200[V]를 가했을 때 전구 60[W]에 걸리는 전압[V]은?
75[V]
100[V]
125[V]
150[V]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
점전하 +Q의 무한 평면도체에 대한 영상전하는?
Q보다 크다.
Q보다 작다.
Q와 같다.
-Q와 같다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같이 면적 S[m2]의 평행판 도체사이에 두께 ℓ1[m], ℓ2[m], 유전율 ε1, ε2인 유전체를 넣었을 때의 정전용량은 몇 [F]인가?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
직선전류에 의해서 그 주위에 생기는 환상의 자계방향은?
전류의 방향
전류의 반대방향
오른나사의 진행방향
오른나사의 회전방향
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
두 코일이 있다. 한 코일의 전류가 매초 120[A]의 비율로 변화할 때, 다른 코일에 15[V]의 기전력이 발생하였다면 두 코일의 상호인덕턴스는?
0.125[H]
0.255[H]
0.515[H]
0.615[H]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 인덕턴스를 계산하는 공식이 아닌 것은? (단, A[Wb/m]는 벡터퍼텐셜이고, J[A/m2]는 전류밀도이다.)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전자파의 진행 방향은?
전계 E의 방향과 같다.
자계 H의 방향과 같다.
E×H의 방향과 같다.
∇×E의 방향과 같다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 회로에서 부하 임피던스 ZL[Ω]을 얼마로 하면 최대 전력이 부하에 전달되는가?
5+j3
5-j3
3+j5
3-j5
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 이상변압기(ideal transformer)를 만족하는 조건으로 옳지 않은 것은?
두 코일간의 결합계수가 1일 것
코일에 관계되는 손실이 0일 것
두 코일의 각 인덕턴스가 무한대일 것
단자 전압비는 권선수비의 역수와 같을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
하이브리드 h 파라미터에서 단락 임피던스와 개방 출력 어드미턴스를 갖는 상수들로 구성된 것은?
단락 임피던스: h11, 개방 출력 어드미턴스: h12
단락 임피던스: h21, 개방 출력 어드미턴스: h22
단락 임피던스: h11, 개방 출력 어드미턴스: h22
단락 임피던스: h21, 개방 출력 어드미턴스: h12
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
저항 R과 유도리액턴스 XL의 직렬회로에서 서셉턴스 B를 표현한 것으로 옳은 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어떤 회로에서 유효 전력이 300[W]이고, 무효 전력이 400[Var]이다. 이 회로에 100[V]의 전압원을 접속하면 회로에 흐르는 전류는 몇 [A]인가?
7
6
5
4
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
4단자정수 A, B, C, D 사이에는 어떤 관계가 항상 성립하는가?
AB+CD = 1
AB-CD = 1
AD+BC = 1
AD-BC = 1
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
단위 길이당 임피던스 및 어드미턴스가 각각 Z 및 Y인 전송 선로의 전파정수는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
페이저가 E=3+j4인 복소수를 정현파의 순시치로 나타내면 어떻게 되는가?
5sin(wt + 36.9°)
5sin(wt + 53.1°)
5√2sin(wt + 36.9°)
5√sin(wt + 53.1°)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
sin ωt의 라플라스 변환은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공전 회로에 있어서 선택도 Q를 표시하는 옳은 식은? (단, RLC 직렬 공진 회로임)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
시프트 레지스터의 기능이 아닌 것은?
곱셈
나눗셈
직렬 전송
덧셈
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
채널 제어기에 대한 설명 중 옳은 것은?
하나의 입출력 명령으로 한 블록의 자료만 입출력 할 수 있다.
하나의 입출력 명령에 의하여 여러 블록의 자료를 입출력 할 수 있다.
중앙처리장치와 마찬가지로 주기억장치에 있는 명령을 수행하는 기능은 있으나 주기억장치에 접근할 수 없다.
채널과 중앙처리장치는 동시 동작이 불가능하므로 중앙처리장치는 입출력을 위해 많은 시간이 소비된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
C 언어에서 사용하는 데이터형이 아닌 것은?
int
long
short
character
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
CPU가 인스트럭션을 수행하는 순서로 옳은 것은?
ㄷ → ㄴ → ㄹ → ㅁ → ㄱ
ㄷ → ㄹ → ㄴ → ㅁ → ㄱ
ㄹ → ㄴ → ㄷ → ㅁ → ㄱ
ㄹ → ㄷ → ㄴ → ㅁ → ㄱ
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
명령 인출 사이클(fetch cycle)의 설명 중 옳지 않은 것은?
실행 사이클(execution cycle)에 해당한다.
프로그램 카운터(PC)에서 주소(address)가 MAR로 전달된다.
머신 사이클(machine cycle)에 속한다.k
명령어를 해독한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
일반적으로 현재 많이 사용하고 있는 C 프로그램의 장점이 아닌 것은?
기계어를 중심으로 작성한다.
고급 언어의 일종이다.
시스템 프로그래밍의 작성에 용이하다.
응용 프로그램의 개발이 쉽다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
10진수로 표현된 (14.625)10을 2진수로 변환하면?
1011.011
1100.11
1011.111
1110.101
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
4비트의 2진수를 그레이 코드로 변경하는 논리회로를 구현하기 위한 게이트로 알맞은 것은?
AND 게이트 3개
OR 게이트 3개
NAND 게이트 3개
EX-OR 게이트 3개
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 그레이(Gray) 코드를 사용하지 않는 것은?
A/D 변환기(Analog-to-Digital converter)
D/A 변환기(Digital-to-Analog converter)
카르노 맵(Karnaugh map)
산술논리장치(Arithmetic Logic Unit)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정적(Static) RAM에 대한 설명으로 옳지 않은 것은?
D(Dynamic) RAM과 비교하여 대용량의 구성이 어렵고, 가격이 비싸다.
메모리 리플레시(Refresh) 동작이 필요하지 않다.
Capacitor에 전하를 축적하여 정보를 기억한다.
DRAM과 비교하여 동작속도가 빠르다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
단항(unary) 연산자 연산에 해당하지 않는 것은?
COMPLEMENT
MOVE
SHIFT
AND
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
알고리즘에 대한 설명 중 틀린 것은?
알고리즘은 하나 이상의 연산을 필요로 하는 과정들의 유한집합으로 구성된다.
알고리즘의 각 연산은 사람이 연필과 종이를 가지고 할 수 있어야 한다.
알고리즘은 유한횟수의 작업을 수행한 후 끝나야 한다.
알고리즘이 시작되어서 끝나기까지 걸리는 시간은 상관할 바가 아니다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 어디에 두는가?
Program Counter
MAR(Memory Address Register)
Cache
Instruction Register
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음의 마이크로버스에서 비동기 직렬 데이터 전송인 경우에 가장 많이 사용되는 것은?
S-100
CAMAC
IEEE-488
RS-232C
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 진리표를 보고 논리식을 최소화하면?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 부동소수점 연산에서 정규화를 하는 주목적은 무엇인가?
연산 속도를 증가시키기 위해서
숫자 표시를 간단히 하기 위해서
수의 정밀도를 높이기 위해서
부호 비트를 생략하기 위해서
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
JK 플립플롭의 트리거 입력과 상태 전환 조건을 설명한 것 중 옳지 않은 것은?
J=0, K=0일 때는 현재의 상태를 유지한다.
J=0, K=1일 때는 0으로 된다.
J=1, K=0일 때는 0으로 된다.
J=1, K=1일 때는 반전된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 화면입력 장치가 아닌 것은?
디지타이저
문자판독기
라이트 펜
터치스크린
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중에서 가장 빠른 기억장치는?
자기 코어
자기 디스크
자기 드럼
DRAM
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
소프트웨어적인 방법으로 인터럽트 요청신호 플래그를 차례로 검사하여 인터럽트의 발생 위치를 찾는 방식은?
데이터체인 방식
폴링 방식
레지스터 방식
스트로브 방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 초단파대의 파장을 측정하는데 사용하는 것은?
Q 미터
P형 VTVM
레헤르(Lecher) 선
휘스톤(Wheatstone) 브리지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
오실로스코프(Oscilloscope)의 스크린(screen) 상에 그림과 같은 도형이 나타났을 때 Y1/Y2=0.5라고 하면 위상차 θ는 몇 도인가?
90°
60°
45°
30°
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 직류에서는 분극작요 때문에 역기전력이 발생하므로 측정 전원으로 반드시 교류가 쓰이는 브리지는?
코올라우시 브리지
휘스톤 브리지
캐리포스터 브리지
캘빈더블 브리지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 지시계기의 제동 장치로 쓰이지 않는 것은?
와류 제동
공기 제동
액체 제동
스프링 제동
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
오실로스코프를 사용하여 교류 전압 파형을 나타낼 때 교류 파형의 진폭은 어떤 값을 나타내는가?
실효치
평균치
절대치
피크치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
왜율을 표시한 식으로 옳지 않은 것은? (단, Ef는 기본파 전압, Eh는 고조파 전압이다.)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 계수형 주파수계의 설명으로 옳지 않은 것은?
온도에 의한 영향이 크다.
파형, 전압에 의한 영향은 없다.
계수하기 전에 계수부를 0으로 복귀시킨다.
측정확도는 표준 주파수에 의해서 결정된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기본파의 실효값이 20[V], 2차고조파는 5[V], 3차고조파는 3[V]이고, 4차고조파가 1[V]일 때 신호의 총고조파 왜율은 약 몇 [%]인가?
20.6[%]
25.6[%]
29.6[%]
32.6[%]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
최대 눈금 250[V]인 0.5급 전압계로 어떤 전압을 측정하였더니 지시가 100[V]이었다. 상대 오차는?
0.5[%]
1.25[%]
2.0[%]
2.25[%]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 안테나의 실효저항측정법에 해당하지 않는 것은?
코일삽입법
작도법
치환법
저항삽입법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
저주파 발진기 중 주파수 안정도가 가장 좋은 것은?
음차 발진기
CR 발진기
구형파 발진기
beat 주파 발진기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
가동철편형 계기의 구동 토크(T0)와 전류(I)의 관계가 옳은 것은?
1/2에 비례한다.
I에 비례한다.
I2에 비례한다.
I/√2에 비례한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 등가회로로 표시할 수 있는 콘덴서의 유전체 역률를 나타내는 식 중 옳은 것은?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
왜곡률을 측정하는 방법을 열거한 것 중 옳은 것은?
기본파와 고주파 전압의 적
기본파와 고주파 전압의 비
기본파와 고주파 전류의 적
기본파와 고주파 전류의 비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 잡음지수 F는? (단, Si : 입력신호, Ni : 입력잡음, So : 출력신호, No : 출력잡음)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

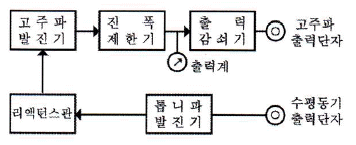

다음은 측정용 발진기 구성도이다. 옳은 것은?
소인발진기
비트발진기
음차발진기
CR 발진기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
캠벨 브리지는 무엇을 측정하는데 사용되는가?
커패시턴스
상호 인덕턴스
컨덕턴스
저항
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
측정값을 M, 참값을 T라고 할 때 백분율 오차는?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
오실로스코프에 다음과 같은 리사주 파형이 나타날 때 수직, 수평의 주파수 비는?
수직:수평 = 3:2
수직:수평 = 2:3
수직:수평 = 2:5
수직:수평 = 5:2
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 윈 브리지(Wien Bridge)로 측정할 수 있는 것은?
역률
정전용량
접지저항
코일의 자기인덕턴스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
