[압연기능사 필기] 11년 1회차 기출문제 해설 페이지
비중이 알루미늄의 약 2/3 정도이고, 산이나 염류에는 침식되며, 비강도가 커서 항공우주용 재료에 많이 사용되는 금속은?
Mg
Cu
Fe
Au
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
담금질한 강을 실온까지 냉각한 다음, 다시 계속하여 실온 이하의 마텐자이트 변태 종료 온도까지 냉각하여 잔류 오스테나이트를 마텐자이트로 변화시키는 열처리 방법은?
침탄법
심냉처리법
질화법
고주파 경화법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 청동에대한 설명으로 옳은 것은?
청동은 Cu+Zn 의 합금이다.
알루미늄 청동은 Cu에 Al 을 12% 이하를 첨가한 합금이다.
인청동은 주석청동에 인을 합금 중에 8~15% 정도 남게 한 것이다.
망간청동은 Cu에 Mg 을 첨가한 합금으로 Cu 에대한 Mn 의 고용도는 약 20% 정도 이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공업용 순철 중 탄소의 함량이 가장 적은 것은?
암코철
전해철
해면철
카보닐철
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
온도변화에 따라 휘거나 그 변형을 구속하는 힘을 발생하여 온도감응소자 등에 이용되는 바이메탈은 재료의 어떤 특성을 이용하여 만든 것인가?
열팽창계수
전기저항
자성특성
경도지수
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압입자 지름이 10mm인 브리넬 경도 시험기로 강의 경도를 측정하기 위하여 3000kgf의 하중을 적용하였더니 압입자국의 깊이가 1mm 이었다면 브리넬 경도값(HB)은 약 얼마인가?
75.5
85.6
95.6
105.6
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Fe-C 평형 상태도에서 용융액으로부터 γ 고용체와 시멘타이트가 동시에 정출하는 공정물을 무엇이라 하는가?
펄라이트(pearlite)
마텐자이트(martensite)
오스테나이트(austenite)
레데뷰라이트(ledeburite)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
고강도 Al 합금으로 조성이 Al-Cu-Mg-Mn 인 합금은?
라우탈
Y-합금
두랄루민
하이드로날륨
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Ni에 Cu를 약 50~60% 정도 함유한 합금으로 열전대용 재료로 사용되는 것은?
퍼멀로이
인코넬
하스텔로이
콘스탄탄
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
45% 탄소 강재를 약 880℃에서 수(水)중에서 담금질하면 무확산 변태를 일으키는 조직의 명칭은?
마텐자이트
펄라이트
오스테나이트
소르바이트
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
가공용 황동의 대표적인 것으로 연신율이 비교적크고, 인장 강도가 매우 높아 판, 막대, 관, 선 등으로 널리 사용되는 것은?
동백
7:3 황동
6:5 황동
5:5 황동
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
금속간 화합물의 특징을 설명한 것 중 옳은 것은?
어느 성분 금속보다 용융점이 낮다.
어느 성분 금속보다 경도가 낮다.
일반 화합물에 비하여 결합력이 약하다.
Fe3C는 금속간 화합물에 해당되지 않는다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
A3 제도용지의 크기(세로 × 가로)는?
594 × 841mm
420 × 594mm
297 × 420mm
210 × 297mm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림에서 치수 기입 방법이 틀린 것은?
㉠
㉡
㉢
㉣
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지시 기호에서 가공방법을 표시하는 위치는?
A
B
C
D
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
척도 2:1인 도면에서 실물 치수가 120mm인 제품을 도면에 나타내고자 할 때의 길이는 몇 mm 인가?
30
60
120
240
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
아래 치수허용차를 옳게 나타낸 것은?
최대 허용치수와 대응하는 기준치수와의 대수차
최소 허용치수와 대응하는 기준치수와의 대수차
형체에 허용되는 최소 치수
치수와 대응하는 기준치수와의 대수차
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

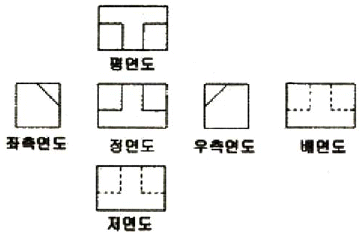

다음 투상도는 어느 입체도에 해당하는가?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지름이 20mm 구(sphere)인 물체의 투상도에 치수기입이 옳은 것은?
R20
φ20
SR20
Sφ20
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정면도의 선택 방법에 대한 설명으로 틀린 것은?
물체의 특징을 가장 잘 나타내는 면
물체의 모양을 판단하기 쉬운 면
숨은선이 적게 나타나는 면
관련 투상도를 많이 도시해야 하는 면
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 재료기호 중 구상흑연주철을 표시하는 기호는?
GC
WMC
GCD
BMC
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수면이나 유면 등의 위치를 나타내는 선의 종류는?
파선
가는 실선
굵은 실선
1점 쇄선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스퍼 기어의 도시 방법에 대한 설명으로 옳은 것은?
기어를 도시할 때 이끝원은 가는 실선으로 그린다.
기어를 도시할 때 피치원은 가는 1점 쇄선으로 그린다.
기어를 도시할 때 이뿌리원은 굵은 1점 쇄선으로 그린다.
이뿌리원을 축에 직각 방향으로 단면 투상할 때는 가는 실선으로 그린다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 부품 중 길이 방향으로 절단하여 단면 도시할 수 있는 것은?
핀
너트
볼트
긴 파이프
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 소성가공 방법이 아닌 것은?
단조
주조
압연
프레스가공
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공형압연 설계시 고려할 사항이 아닌 것은?
열전달률
압연 토크
압연 하중
유효 롤 반지름
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
입측판의 두께가 20mm, 출측판의 두께가 12mm, 압연 압력이 2500ton, 일 상수가 500ton/mm 일 때 롤 간격은 몇 mm 인가? (단, 기타 사항은 무시한다.)
5
7
9
11
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
풀림로의 불활성 분위기 가스로 사용될 수 없는 것은?
Ar
O2
Ne
He
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉연 박판의 제조공정 순서로 옳은 것은?
핫(hot)코일 -> 냉간압연 -> 풀림 -> 표면청정 -> 산세 -> 조질압연 -> 전단리코일
핫(hot)코일 -> 산세 -> 냉간압연 -> 표면청정 -> 풀림 -> 조질압연 -> 전단리코일
냉간압연 -> 산세 -> 핫(hot)코일 -> 표면청정 -> 풀림 -> 전단리코일 -> 조질압연
냉간압연 -> 산세 -> 표면청정 -> 핫(hot)코일 -> 풀림 -> 조질압연 -> 전단리코일
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연료의 착화온도가 가장 높은 것은?
수소
갈탄
목탄
역청탄
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
산세에 대한 설명 중 틀린 것은?
온도가 높을수록 산세능력이 좋다.
황산이 염산보다 산세시간이 짧다.
산 농도가 높을수록 산세능력이 향상된다.
산세 전 강판의 표면에 있는 스케일층의 대부분은 FeO 층이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연소가 일어나기 위한 조건이 아닌 것은?
CO2 의 농도가 높을 것
착화점 이상일 것
산소가 풍부할 것
가연물질이 많을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압연유 급유방식에서 순환방식의 특징이 아닌 것은?
폐유처리 설비는 작은 용량의 것이 가능하므로 비용이 적게 든다.
냉각효과 면에서 그 효율이 높고, 값이 저렴한 물을 사용할 수 있다.
급유된 압연유를 계속하여 순환, 사용하게 되므로 직접방식에 비하여 압연유의 비용이 적게 든다.
순환하여 사용하기 때문에 황화액에 철분, 그 밖의 이물질이 혼합되어 압연유의 성능을 저하시키므로 압연유 관리가 어렵다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압하량을 크게 하는 조건을 설명한 것 중 틀린 것은?
지름이 큰 롤을 사용한다.
압연재의 온도를 높여준다.
롤의 회전속도를 높인다.
압연재를 뒤에서 밀어준다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
사상압연의 목적이 아닌 것은?
규정된 제품의 치수로 압연한다.
캠버(Camber)가 있는 형상으로 생산한다.
표면결함 없는 제품을 생산한다.
규정된 사상온도로 압연하여 재질특성을 만족시킨다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 [보기]에서 조질 압연의 주목적만을 옳게 고른 것은?
1, 2, 3
1, 3, 5
2, 3, 4
3, 4, 5
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전기강판의 전기적 및 자기적 성질을 설명한 것 중 틀린 것은?
투자율(Permeability)이 높을 것
자속밀도(Flux Density)가 높을 것
철손(Core Loss)이 높을 것
점적율(Lamination Factor)이 높을 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉연제품의 결함 중 표면결함이 아닌 것은?
파이프(pipe)
스케일(scale)
빌드 업(build Up)
롤 마크(roll Mark)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
상ㆍ하 롤의 회전수가 같을 때 상부와 하부의 롤직경차이에 따른 소재의 변화를 설명한 것으로 옳은 것은?
상부 롤의 직경이 하부 롤의 직경보다 크면 소재는 하부 방향으로 횡이 발생한다.
상부 롤의 직경이 하부 롤의 직경보다 크면 소재는 상부 방향으로 횡이 발생한다.
상부 롤의 직경이 하부 롤의 직경보다 크면 소재는 우측 방향으로 횡이 발생한다.
상부 롤의 직경이 하부 롤의 직경보다 크면 소재는 좌측 방향으로 횡이 발생한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압연에 의한 변화를 설명한 것 중 틀린 것은?
금속재료를 압연하면 결정격자의 일부가 결정면에 따라 이동해서 슬립을 일으킨다.
가공을 끝내는 온도, 즉 마무리 온도가 높을수록 결정립은 조대하게 된다.
슬립은 원자가 가장 밀집되어 있는 격자면에서 우선적으로 일어나며 압연가공을 하면 결정립은 압연방향으로 늘어난다.
열간가공에서는 압연 후 늘어난 결정립은 바로 회복되어 재결정 입자의 결정립이 미세화 되어 계속 압연할 수 있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
산세 작업시 과산세를 방지할 목적으로 투입하는 것은?
온수
황산(H2SO4)
염산(HCl)
인히비터(inhibitor)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
사상압연기의 제어기기 중 압연재의 형상제어와 관계가 가장 먼 것은?
롤 시프트(roll shift)
ORG(On Line Roll Grinder)
페어 크로스(pair cross)
롤 벤더(roll bender)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
열간압연 공정에서 제품에 스케일이 발생되는 내용과 관계가 없는 것은?
디스케일링이 불량할 때
Roll 표면의 거침이 있을 때
Roll Crown 이 적정할 때
가열로의 추출온도가 높을 때
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
냉간압연작업을 할 때 냉간압연유의 역할을 설명한 것 중 틀린 것은?
압연재의 표면성상을 향상시킨다.
부하가 증가되어 롤의 마모를 감소시킨다.
고속화를 가능하게 하여 압연능률을 향상시킨다.
압하량을 크게 하여 압연재를 효과적으로 얇게 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압연 재료가 롤에 접촉하고 있는 부분 중 중립점이 갖는 특징이 아닌 것은?
접촉 부분의 중간점이다.
재료의 슬립(slip)이 없는 점이다.
압연력이 최대로 작용하는 점이다.
압연재의 속도와 롤의 주속이 같은 점이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
슬래브 15000톤을 처리하여 코일 13500톤을 생산했을 때 압연 실수율은 몇 %인가? (단, 재열재는 500톤이 발생하였고, 재열재는 소재량에 포함시키지 않는다.)
90.1%
93.1%
95.4%
98.4%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
열간압연에서 소재의 진행에 따른 소재를 검출하여 각종설비가 자동으로 작동되게 하는데 많이 사용되는 센서는?
H.M.D(Hot Metal Detecter)
바이메탈(bi-metal)
솔레노이드(solenoid)
파로메터(pyrometer)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
공형에 대한 설명 중 틀린 것은?
개방공형은 압연할 때 재료가 공형 간극으로 흘러 나가는 결점이 있다.
개방공형은 성형 압연 전의 조압연 단계에서 사용된다.
폐쇄공형에서는 재료의 모서리성형이 쉬워 형강의 압연에 사용한다.
폐쇄공형은 1쌍의 롤에 똑같은 공형이 반씩 패어있다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압연 롤을 회전시키는 모멘트 75kgㆍm, 롤의 회전수 45rpm으로 회전시킬 때 압연 효율을 50%로 하였을 때 필요한 압연 마력은 약 몇 마력인가?
1 마력
3 마력
6 마력
9 마력
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
후판압연작업에서 평탄도 제어 방법 중 롤 및 압연상황에 대응하여 압연하중에 의한 롤의 휘어지는 반대방향으로 롤이 휘어지게 하여 압연판 형상을 좋게하는 장치는?
롤 스탠드(roll stand)
롤 교체 (roll change)
롤 크라운 (roll crown)
롤 밴더 (roll bender)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수평롤과 수직롤로 조합되어 1회의 공정으로 상ㆍ하 압연과 동시에 측면압연도 할 수 있는 압연기로 I형강, H형강 등의 압연에 이용되는 압연기는?
2단 압연기
스테켈식 압연기
플래너터리 압연기
유니버셜 압연기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
유압 방식의 압하 설비 특징을 설명한 것 중 틀린 것은?
압하의 적응성이 좋다.
최적 압하 속도를 쉽게 얻을 수 있다.
전동식에 비해 관성이 커서 효율적이다.
압연 사고에 의한 과대 부하의 방지가 가능하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
국부의 혈액순환 이상으로 몸이 퉁퉁 부어오르는 상태의 상해는?
동상
자상
부종
골절
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
사상압연기의 Stand 와 Stand 사이에 설치되어 있지 않는 것은?
냉각수 스프레이
루퍼(Looper)
에저(Edger)
사이드 가이드(Side guide)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 교육방법의 4단계를 올바르게 나열한 것은?
제시 -> 적용 -> 도입 -> 확인
제시 -> 확인 -> 적용 -> 도입
도입 -> 제시 -> 적용 -> 확인
도입 -> 제시 -> 확인 -> 적용
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
압연속도를 결정하는 주요 요소가 아닌 것은?
압연재의 변형저항
압연재의 색깔
압연기의 형식
전동기의 회전속도
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
급유 개소에 기름을 분무상태로 품어 윤활에 필요한 최소한의 유막형성을 유지할 수 있는 윤활장치는?
등유 급유장치
그리스 급유장치
오일 미스트 급유장치
유막베어링 급유장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스트립이 산세조에서 정지하지 않고 연속 산세 되도록 1~3 개분의 코일을 저장하는 설비는?
플레쉬 트리머(flash trimmer)
스티처(stitcher)
루핑 피트(looping pit)
언코일러(uncoiler)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
전동기 동력을 상ㆍ하 롤에 각각 분배하여 주는 장치는?
피니언
가이드
스핀들
틸팅 테이블
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 내화 벽돌의 재료로 사용되지 않는 것은?
석회석질
마그네사이트질
돌로마이트질
포오스터라이트질
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
