[금속재료시험기능사 필기] 05년 1회차 기출문제 정답·해설 페이지

Aℓ-4%, Cu-1.5%, Mg-0.5%, Mn의 조성을 가진 합금의 명칭은?

실루민

초두랄루민

Y합금

하이드로날륨

소결 초경합금이 아닌 것은?

WC

TiC

TaC

MnO

탄화철(Fe3C)의 금속간화합물에 있어서 C의 원자비는?

15 %

25 %

45 %

75 %

주조 상태 그대로 연삭하여 사용하며, 단조가 불가능한 주조 경질 합금 공구 재료는?

스텔라이트(stellite)

고속도강(高速度綱)

퍼멀로이(permalloy)

플래티나이트(platinite)

조밀육방격자 결정구조의 표시가 맞는 것은?

ABC

MCC

FOB

HCP

부식에 대한 저항성이 가장 강한 철강은?

순철

연강

경강

고탄소강

침탄(carburizing)재료로 적당한 것은?

0.2% 이하의 저탄소강

0.7% 의 고탄소강

0.8% 의 공석강

1.7% 의 탄소강

금속의 부식에 대한 설명 중 옳은 것은?

습기가 많은 대기 중 일수록 부식되기 쉽다.

공기 중 염분은 부식을 억제시킨다.

이온화 경향이 작을수록 부식이 쉽게된다.

황화수소, 염산은 부식과는 관계가 없다.

Al-Cu-Si계 합금으로 Si를 넣어 주조성을 좋게 하고 Cu를 넣어 절삭성을 좋게 한 합금을 무엇이라 하는가?

알민 합금

로엑스 합금

하이드로날륨

라우탈

용융금속이 실제로 응고점(녹는점) 보다 낮은 온도에서 응고가 시작되는 현상은?

과냉

급냉

서냉

방열

용융온도가 가장 낮은 금속과 높은 금속으로 짝지어 진 것은?

수은, 텅스텐

알루미늄, 망간

철, 마그네슘

납, 구리

초경합금으로 이용 될 수 없는 것은?

WC-Co

WC-TiC-Co

TiC-Fe

Zr-Fe

합금의 평형 상태도에서 X축 및 Y축은 각각 무엇을 의미 하는가?

농도와 온도

부피와 중량

부피와 크기

입도와 중량

크리프(creep)에 대한 설명 중 맞는 것은?

크리프는 2단계에서 속도가 급속해져 파단된다.

크리프는 일정 하중 하에서 오랜 시간이 경과되면 강도가 증가하는 현상이다.

저용융점 금속, 순금속 및 연한 경금속 등은 상온에서 도 크리프 현상이 일어난다.

크리프 곡선은 2단계로 구분 할 수 있다.

크리프는 일정한 응력이 장시간 작용할 때 발생하는 소성변형 현상으로, 저용융점 금속·순금속·연한 경금속은 상온에서도 크리프가 발생한다. 1번은 오류인데, 크리프 곡선은 일차(감속), 이차(등속), 삼차(가속) 3단계로 구분되며 이차 단계에서 비교적 일정한 속도를 유지하다가 삼차 단계에서 속도가 급속해진다. 2번도 오류로, 크리프는 강도가 감소하는 현상이다. 4번도 오류인데, 크리프 곡선은 위에서 말한 대로 3단계로 구분된다.

금속적 성질 중 질기고 강한 성질, 충격에 대한 재료의 저항성 이것은 어떤 성질을 나타내는 것인가?

전성

투과성

인성

소성

척도 1/2 인 도면에서 길이 100 mm 인 직선의 실제 길이는?

200 mm

50 mm

25 mm

100 mm

제도 도면에 사용되는 문자의 호칭 크기는?

문자의 폭

문자의 굵기

문자의 높이

문자의 경사도

나사의 일반도시에서 굵은 실선으로 표시되지 않는 것은?

수나사의 바깥지름

나사부의 골을 표시하는 선

완전 나사부와 불완전 나사부의 경계선

암나사의 단면 도시에서 드릴 구멍을 나타내는 선

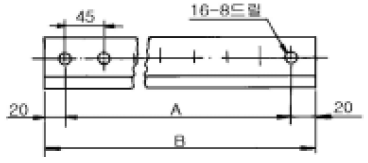

아래 도형에서 B의 치수는? (단, 치수의 단위는 mm임)

315 mm

675 mm

715 mm

360 mm

부분 단면도에서 단면의 경계를 표시하는 선은?

가상선

파단선

단면선

절단선

다음 치수 기입의 원칙에 대한 설명 중 틀린 것은?

치수는 되도록 주 투상도에 집중한다.

치수는 중복 기입을 피한다.

관련되는 치수는 되도록 한 곳에 모아서 기입한다.

참고치수에는 치수 숫자에 밑줄을 긋는다.

가공으로 생긴선이 거의 방사상일 때 나타내는 기호는?

C

R

M

X

SS400으로 표시된 재료 기호를 바르게 설명한 것은?

기계구조용 탄소강, 최저인장강도 400 N/mm2

기계구조용 탄소강, 탄소 함유량 4 %

일반구조용 압연강재, 최저인장강도 400 N/mm2

일반구조용 압연강재, 탄소 함유량 4 %

최대허용치수와 최소허용치수의 차는?

치수공차

허용한계치수

치수허용차

위치수허용차

도면 치수 기입에서 반지름을 나타내는 치수보조기호는?

R

t

X

π

핸들이나 바퀴의 암(arm), 림(rim), 리브(rib), 훅(hook) 등의 절단면을 90° 회전시켜 도시하는 단면은?

부분 단면도

한쪽 단면도

절단 단면도

회전 단면도

제도 도면에서 다음 선 중 가장 굵게 긋는 선은?

은선

중심선

절단선

외형선

강철 볼(구)을 시편에 압입하였을 때 압입된 자국의 표면적의 단위 면적당의 응력으로 표시하는 경도는?

브리넬 경도

로크웰 경도

쇼어 경도

비커스 경도

KS-B-0801의 4호 인장시험편 규격으로 틀린 것은?

표점거리 50mm

지름 25mm

평형부길이 60mm

어깨반지름 15mm이상

연강의 응력과 연신율에서 비례한계를 나타내는 점은?

1

3

4

5

광내기 연마에 적합하지 않는 연마제는?

샌드페이퍼(#100)

산화크롬

산화철

다이아몬드페이스트

고온금속 현미경의 장치에 해당되지 않는 것은?

금속현미경

시료가열로

진공장치

전자총

전단탄성계수(또는 강성계수)는 어떤 시험으로 측정 할 수 있는가?

인장 시험

비틀림 시험

압축 시험

크리프 시험

강자성체에 적용하는 것으로 보자력의 차에 의하여 경도를 측정 하는 것은?

미소경도계

자기적 경도계

마텐스경도계

긁힘 경도계

한 시험편에 록크웰 경도시험을 여러 번 할 경우, 압입자국들간의 최소 거리(P)와 시험편 가장자리로부터 안쪽거리 (S)을 옳게 나타낸 것은? (단, d = 오목부의 지름)

P = d 이상, S = 2d 이상

P = 2d 이상, S = d 이상

P = 4d 이상, S = 2d 이상

P = 4d 이상, S = d 이상

금속의 피로 시험 주의사항 중 틀린 것은?

시험편은 편심 등으로 진동이 생기지 않도록 한다.

운전 중에는 항상 소리가 나므로 소리에 유의 할 필요가 없다.

시험편이 회전되지 않은 상태에서는 하중을 가 하지 않는다.

시험편은 부식되지 않도록 보관한다.

비파괴시험이 아닌 시험법은?

초음파 시험법

충격 시험법

형광 탐상법

X 선 투과법

비파괴 검사방법 중 인체상 안전관리에 가장 유의해야 할 시험은?

초음파 탐상시험

방사선 투과시험

자기탐상시험

침투탐상시험

침투탐상시 침투제의 모세관현상을 결정하는 요인이 아닌 것은?

점성

분해력

응집력

표면장력

비파괴 시험에 이용 되는 코발트 60은 무엇을 방출 하는 것인가?

알파입자

중성자

감마선

β선

침투탐상 검사에서 건식, 습식, 비습식은 어느 것을 설명하는 것인가?

완화제

세척제

현상제

산세제

강재의 파면검사로 알 수 없는 것은?

침탄, 탈탄층의 식별

담금질 상태의 적부

결정입도 판정

기계적 성질측정

불꽃시험 중 그라인더 사용에 대한 안전사항이 아닌 것은?

그라인더 사용시 근로안전 관리규칙을 준수한다.

그라인더 사용시 불꽃의 색, 밝기에 관계없이 밝은 장소에서 행한다.

그라인더 사용시 보안경을 착용한다.

그라인더 사용시 마스크를 착용한다.

강(steel)의 용체화처리(solution treatment)의 설명이 옳은 것은?

균일한 오스테나이트로 한 후 냉각하는 것이다.

용융상태로 한 후 냉각하는 것이다.

δ고용체로 한 후 냉각하는 것이다.

펄라이트로 한 후 냉각하는 것이다.

페라이트에 고용될 수 있는 최대 탄소량은 약 몇 % 인가?

4.3

2.53

0.77

0.0218

금의 매크로 부식액은?

피크랄

나이탈

염화제2철 용액

왕수

강의 현미경 조직검사 중 시멘타이트(cementite)를 판별하기 위해 사용하는 부식제는?

황산+알콜

암모니아수+불화수소

붕산+물

피크린산+수산화나트륨

열처리 작업시 안전에 관한 사항 중 틀린 것은?

젖은 손으로 전원스위치를 조작해서는 안된다.

화상을 입지 않도록 유의한다.

승온 시 급열되게 한다.

과열 시켜서는 안된다.

어떤 재료를 시험하였더니 단면적이 A2 에서 A1로 되었다. 단면 수축율을 구하는 식은?

초음파 탐상 시험으로 알 수 없는 것은?

결함의 위치

결함의 거리

결함의 조직

결함의 크기

금속 재료를 매크로 조직 시험법으로 파단면을 검사할 때 피로 파단면의 특징적인 모양은?

원형의 흰 반점

방사상 또는 조개껍데기 모양

희미한 가는 선 모양

정사각형 모양

경도(시험)기 종류 중 압입체를 눌렀을 때 생기는 압입 자국으로 경도를 측정하는 것은?

마이어 경도기

마텐스 경도기

쇼어 경도기

자기적 경도기

산세정도로는 식별하기 어려운 미세균열, 백점, 편석등을 확대 검출 할 수 있는 방법은? (단, 염산 50%에 물 50%이 산액 사용함)

Step-down test

Picking

Electro-etch method

Deep-etch test

비금속 개재물의 종류가 아닌 것은?

A계 개재물

B계 개재물

C계 개재물

D계 개재물

X-선 반사조건의 식 2d sinθ=nλ에서 d는 무엇인가?

파장

각도

원자간 거리

방사선 종류

비커스 경도값을 나타내는 식은?

P/ÅDt

1.854×P/d2

100-500t

열처리(담금질 및 뜨임)한 탄소공구강은 무엇으로 경도 측정 하는 것이 좋은가?

펜듈럼(pendulum)

로크웰(rockwell)

샤르피(charpy)

크리프(creep)

방사선 투과 사진의 상질을 평가하는데 쓰이는 게이지는?

투과도계

침전계

서베이 미터

현미경

방사선 투과 사진의 상질을 평가하는 핵심 도구는 투과도계(penetrameter)다. 투과도계는 방사선 투과 사진 필름에 함께 노출되어 필름의 감도, 명암비, 상의 선명도 등 화질을 정량적으로 검증하는 표준 게이지로, 선인계(wire type)와 핀홀형이 있다. 침전계는 토양시료의 입자 크기 분석에, 서베이 미터는 방사능 수준 측정에, 현미경은 미세 구조 관찰에 사용되므로 상질 평가 도구가 아니다.

초음파 탐상 검사의 특징이 틀린 것은?

표준 시험편이나 대비 시험편이 필요하다.

접촉 매질이 필요하다.

고감도로 미세한 결함의 검출이 가능하다.

표면이 매우 거칠거나 모양이 불규칙한 것도 탐상이 쉽다.

현미경 조직시험시 안전수칙 중 틀린 것은?

각종 장비의 특성과 안전수칙을 숙지한다.

알콜 사용시 화재에 주의한다.

화학약품을 사용시 신체에 접촉되지 않도록 한다.

폴리싱 작업시 과부하가 걸리도록 한다.
