[금속재료시험기능사 필기] 08년 1회차 기출문제 정답·해설 페이지

Fe-C 평형상태도에서 a - 철의 자기변태점은?

A1

A2

A3

A4

다음 중 경합금에 해당되지 않는 것은?

마그네슘(Mg) 합금

알루미늄(Al) 합금

베릴륨(Be) 합금

텅스텐(W) 합금

텅스텐은 재결정에 의해 결정립 성장을 한다. 이를 방지하기 위해 처리하는 것을 무엇이라고 하는가?

도핑(Doping)

아말감(Amalgam)

라이닝(Lining)

비탈리움(Vitallium)

주철용탕에 최초로 칼슘-실리케이트를 접종하여 만든 강인한 회주철은?

칠드 주철

백심가단 주철

구상흑연 주철

미해나이트 주철

다음 중 펄라이트의 생성기우에서 가장 처음 발생하는 것은?

ξ-Fe

β-Fe

Fe3C핵

θ-Fe

펄라이트 생성 과정에서 가장 먼저 발생하는 것은 Fe₃C 핵(시멘타이트 핵)이다. 펄라이트는 오스테나이트(γ-Fe)가 냉각되면서 페라이트(α-Fe)와 시멘타이트(Fe₃C)로 분해되는 변태로 생성된다.
오스테나이트 내에서 탄소 농도가 높은 영역에 시멘타이트 핵이 먼저 형성되고, 이를 중심으로 주변의 오스테나이트가 페라이트로 변태하면서 층상 구조의 펄라이트가 발달한다. ξ-Fe, β-Fe, θ-Fe는 철의 안정한 결정상이 아니거나 펄라이트 생성과정에서 중간생성물이 아니다.

금속의 소성에서 열간가공(hot working)과 냉간가공(cold working)을 구분하는 것은?

소성가공률

응고온도

재결정온도

회복온도

금속을 자석에 접근시킬 때 자석과 동일한 극이 생겨 서로 반발하는 성질을 갖는 금속은?

철(Fe)

금(Au)

니켈(Ni)

코발트(Co)

다음 중 Y합금의 조성으로 옳은 것은?

Al-Cu-Mg-Mn

Al-Cu-Ni-W

Al-Cu-Mg-Ni

Al-Cu-Mg-Si

Y합금은 Al-Cu-Mg-Ni 계통의 알루미늄 합금으로, 고강도와 우수한 내식성을 갖춘 합금이다. 보기 1번은 2000계열 합금의 전형적 조성이고, 2번의 W(텅스텐)는 알루미늄 합금의 주요 합금원소가 아니며, 4번의 Si 주체 조성은 6000계열에 해당한다. Y합금은 특히 Ni 첨가로 인한 높은 고온강도와 Mg에 의한 고강도 특성을 동시에 확보한 특수 목적 합금이다.

재료에 대한 포아송비(poisson's ratio)의 식으로 옳은 것은?

금속의 일반적 특성에 대한 설명으로 틀린 것은?

수은을 제외하고 상온에서 고체이며 결정체이다.

일반적으로 강도와 경도는 낮으나 비중은 크다.

금속 특유의 광택을 갖는다.

열과 전기의 양도체이다.

재료의 조성이 니켈 36%, 크롬 12%, 나머지는 철(Fe)로서 온도가 변해도 탄성률이 거의 변하지 않는 것은?

라우탈

엘린바아

진정강

퍼멀로이

응력-변형곡선에서 금속시험편에 외력을 가했다가 제거할 때 시험편이 원래 상태로 돌아가는 최대한계를 나타내는 것은?

항복점

탄성한계

인장한도

최대 하중점

소성변형이 일어난 재료에 외력이 더 가해지면 재료가 단단해지는 것을 무엇이라고 하는가?

침투경화

가공경화

석출경화

고용경화

다음 중 초초두랄루민(ESD)의 조성으로 옳은 것은?

Al-Si 계

Al-Mn 계

Al-Cu-Si 계

Al-Zn-Mg 계

다음 중 철강을 분류할 때 “SM45C"는 어느 강인가?

순철

아공석강

과공석강

공정주철

SM45C는 탄소 함량이 0.45%인 강이며, 철강의 분류에서 공석점(0.77%)을 기준으로 탄소함량이 공석점보다 낮으면 아공석강, 높으면 과공석강이다. SM45C의 탄소함량 0.45% < 0.77%이므로 아공석강에 해당한다. 아공석강은 상온에서 페라이트와 펄라이트 조직을 갖는 강으로, 일반적인 구조용 강재로 널리 사용된다.

구멍의 치수가  일 때의 치수공차로 옳은 것은?

0.11

0.24

0.37

0.87

다음 중 “보오링” 가공방법의 기호로 옳은 것은?

B

D

M

L

다음 중 물체 뒤쪽 면을 수평으로 바라본 상태에서 그린 그림은?

배면도

저면도

평면도

측면도

다음 중 선긋기를 올바르게 표시한 것은 어느 것인가?

다음 물체를 제3각법으로 올바르게 투상한 것은?

도면에서 “No.8-36UNF"로 표시되었다면, 이 나사의 종류로 옳은 것은?

톱니나사

유니파이 가는나사

사다리꼴 나사

관용평행 나사

제작물의 일부만을 절단하여 단면 모양이나 크기를 나타내는 단면도는?

온단면도

한쪽 단면도

회전 단면도

부분 단면도

다음 중 국제표준화기구를 나타내는 약호로 옳은 것은?

JIS

ISO

ASA

DIN

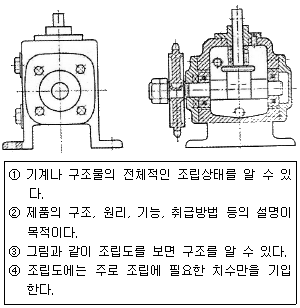

그림의 조립도와 이에 대한 설명이 옳은 것으로만 나열된 것은?

②, ③, ④

①, ②, ④

①, ②, ③

①, ③, ④

도면의 치수기입에서 “□20”이 갖는 의미로 옳은 것은?

정사각형이 20개이다.

단면 지름이 20mm이다.

정사각형의 넓이가 20mm2이다.

한 변의 길이가 20mm 인 정사각형이다.

한국산업규격에서 규정한 탄소 공구강의 기호는?

SCM

STC

SKH

SPS

다음 중 선의 굵기가 가장 굵은 선은?

치수선

지시선

외형선

해칭선

각을 오스테나이트(Austenite)화 온도까지 가열한 후 냉각하면 나타나는 조직 중 경도와 강도가 가장 높은 것은?

트루스타이트

마텐자이트

오스테나이트

소르바이트

시험편을 전자석 또는 영구자석의 자극사이에 놓고 자화 시키는 방법으로 선형자계를 형성시키는 방법은?

직각통전법

축통전법

관통법

극간법

샤르피 충격시험을 할 때 안전상 지켜야 할 사항이 아닌 것은?

시험편의 홈이 중앙에 위치하는지를 확인한다.

낙하하는 해머가 멈춘 후에 측정치를 읽는다.

해머를 멈추기 위해서는 손으로 잡는다.

시험 전에 브레이크 핸들의 작동 상태를 확인한다.

초음파탐상시험을 할 때 탐촉자와 시험편사이에 사용되는 접촉 매질이 아닌 것은?

물

기름

질산

글리세린

다음 중 와전류탐상시험에 대한 설명으로 틀린 것은?

시험한 후 후처리가 필요 없다.

시험체에 비접촉으로 탐상이 가능하다.

도전성 재료나 비도전성 재료 모두에 적용할 수 있다.

시험체의 표층부에 있는 결함 검출을 대상으로 한다.

원자면에 의한 X-선 회절의 식으로 옳은 것은? (단, n:정수, λ:파장, d:면간거리이다.)

nλ=2 dsinθ

nλ=2 sinθ

다음 중 비틀림 시험기를 통하여 강성계수를 구하는 식으로 옳은 것은? (단, T:비틀림 모멘트, ℓ:표점거리, Ts:항복비틀림 모멘트, TB:최대 비틀림 모멘트, θ:각도(라디안), D:시험편의 지름이다.)

금속 현미경 조작 방법을 설명한 것 중 틀린 것은?

대물렌즈의 배율은 저배율에서 고배율의 순서로 한다.

시험편을 시험편 받침대에 올려 놓고 클램프로 고정 시킨다.

처음에는 고배율로 조직을 본 다음, 특정 부위를 저배율로 관찰한다.

조직 사진을 찍을 때는 스케일(scale)도 포함되게 찍는다.

다음 중 강자성체가 아닌 것은?

Ni

Cr

Fe

Co

매크로 조직의 종류 중 중심부 편석에 대한 기호로 옳은 것은?

SC

SD

SI

SN

매크로 조직 기호에서 편석은 S로 나타내고, 중심부 편석은 중심(Center)을 뜻하는 C를 붙여 SC로 표시한다.

비파괴검사에서 필름, 현상제 및 투과도계 등이 필요한 시험법은?

방사선투과시험(RT)

초음파탐상시험(UT)

자분탐상시험(MT)

침투탐상시험(PT)

대면각이 136°인 다이아몬드 사각추 누르개를 시험편 표면에 압입하여 생긴 자국의 표면적으로부터 구하는 경도기는?

비커스 경도기

마르텐스 경도기

록크웰 경도기

쇼어 경도기

피로시험에서 S-N 곡선의 S와 N의 의미는?

응력과 변형

반복횟수와 변형

시험시간과 반복횟수

응력과 반복횟수

고온에서 하중을 받는 구조물의 수명을 측정하는 것으로 변형량의 시간적 변화에 따른 시험법은?

인장시험

충격시험

피로시험

크리프시험

다음 중 인장시험으로 구할 수 없는 것은?

연신율

항복응력

단면 수축률

경도 및 인성

재료의 연성을 알기 위하여 연성의 판재를 가압 성형하여 변형 능력을 측정하는 시험법은?

굽힘시험

마멸시험

비틀림시험

에릭센(커핑)시험

재해 원인 분석 중 통계적 원인 분석이 아닌 것은?

파레토도

관리도

성취도

클로즈도

구리(Cu) 및 구리 합금의 부식액으로 사용되는 것은?

염화제이철 용액

질산알콜 용액

질산아세트산 용액

수산화나트륨 용액

브리넬 경도(HB)를 구하는 식으로 옳은 것은? (단, P[kgf]:하중, D[mm]:압입자의 직경, h[mm]:압흔의 깊이이다.)

용제제거성 염색침투탐상시험 과정을 순서로 맞게 나열한 것은?

침투처리→잉여 침투액 제거처리→관찰→전처리→현상처리→후처리

후처리→전처리→현상처리→침투처리→관찰→잉여 침투액 제거처리

전처리→후처리→현상처리→관찰→침투처리→잉여 침투액 제거처리

전처리→침투처리→잉여 침투액 제거처리→현상처리→관찰→후처리

강의 페라이트 결정 입도 시험 결과가 보기와 같이 보고서에 표시 되었을 때의 설명으로 옳은 것은?

절단법으로 시험하였다.

시야 수가 3~4이다.

종합 판정에 따른 입도가 3.5이다.

직각 단면에 대하여 시험하였다.

FGC는 결정입도(Ferrite Grain Coarseness) 시험법을 나타내며, 표시 형식 "FGC - P3,5(no)"에서 P는 비교법(Photographic comparison)을 의미하고, 뒤의 3,5는 여러 시야에서 측정한 결정입도의 종합 판정 결과값을 나타낸다. 따라서 절단법이나 직각 단면 시험, 시야 수에 대한 설명은 표시 내용과 무관하며, 종합 판정에 따른 입도가 3.5라는 설명이 옳다.

재해예방의 4원칙이 아닌 것은?

예방가능의 원칙

손실우연의 원칙

결과준수의 원칙

대책선정의 원칙

압축 강도를 시험할 때 일반적으로 단주 시험편의 높이(h)는 직경(d)의 얼마로 해야 하는가?

h=0.9d

h=3.5d

h=9.5d

h=15d

현미경을 통하여 조직을 관찰하기 위한 연마작업의 순서로 옳은 것은?

거친연마→중간염마→미세연마→광택연마

거친연마→미세연마→중간연마→광택연마

광택연마→미세연마→거친연마→중간연마

거친연마→광택연마→중간연마→미세연마

금속 판재 중에 입사시키는 초음파의 파장을 연속적으로 바꾸어 줌으로써 1/2 파장의 정수배가 판 두께와 같게 될 때, 입사파와 반사파가 정상파가 되는 것을 이용하여 판두께를 측정하는 검사법은?

공진법

투과법

사각법

자화수축법

비금속 개재물을 측정하였더니 보고서에 보기와 같이 적혀 있을 때 틀린 내용은?

A:A계 개재물

60:측정 시야수

400:현미경 램프의 밝기

0.5%:청정도

응력-변형 곡선에서 연강에 해당되는 것은?

A

B

C

D

록크엘 경도 시험시 B 스케일로 측정할 때의 시험하중은?

10kgf

50kgf

100kgf

150kgf

다음 중 초음파탐상에서 종파의 속도(m/s)가 가장 빠른 물질은?

물

황동

아크릴

강

다음 중 설퍼프린트(Sulfur print)법에 대한 설명으로 옳은 것은?

철강재료에 존재하는 S(황)의 분포상태와 편석을 검사하는 방법이다.

철강재료에 존재하는 C(탄소)의 분포상태와 편석을 검사하는 방법이다.

철강재료에 존재하는 Si(규소)의 분포상태와 편석을 검사하는 방법이다.

철강재료에 존재하는 Mn(망간)의 분포상태와 편석을 검사하는 방법이다.

강의 오스테나이트 결정입도 시험은 무엇으로 측정하여 판정하는가?

타음 시험에 의해서

침지액 시험에 의해서

현미경 시험에 의해서

가공조건에 의해서

쇼어 경도기 사용에 대한 설명으로 틀린 것은?

시험편에 기름이 묻지 않도록 해야 한다.

시험기는 반드시 수평이 되도록 해야 한다.

시험은 안정된 위치에서 실시해야 한다.

일반적으로 순간적인 해머의 반발 최저의 위치를 측정한다.

방사성 동위원소 중 공업용 방사선투과검사의 선원으로 사용되지 않는 것은?

코발트(Co-60)

이리듐(Ir-192)

세슘(Cs-137)

우라늄(U-235)
