[자기비파괴검사기사 필기] 17년 2회차 기출문제 해설 페이지

관의 내경이 2.5cm 이고 내삽형 프로브의 코일 외경이 25.0cm 이면 와전류탐상검사의 충전율은 몇 %인가?

64%

80%

125%

156%

하중을 받는 부품에서 결함의 생성 중에는 검출이 용이하지만, 결함의 생성이 정지된 상태에서는 검출이 어려운 비파괴검사법은?

초음파탐상시험

방사선투과시험

와전류탐상시험

음향방출시험

자력에 대한 자속밀도의 비율을 투자율이라 한다. 다음 중 자력이 시험체에 없을 때와 동일 점에서 측정될 때의 투자율을 무엇이라 하는가?

초기투자율

실효투자율

재료투자율

최대투자율

전기적 성질을 이용하는 비파괴시험 중 정전기현상을 이용한 시험을 할 수 없는 시험체는?

법랑의 균열

강 용접부의 균열

도자기의 균열

유리제품의 균열

초음파탐상검사에서 깊이 방향으로 인접한 두 불연속의 분해능을 증가시키기 위해 가장 좋은 방법은?

파장을 길게 한다.

주파수를 감소시킨다.

펄스 지속 시간을 짧게 한다.

송신펄스의 강도를 증가시킨다.

초강인강에서 나타나는 지체파괴(delayed fracture)의 원인에 대한 설명 중 틀린 것은?

강재의 강도 수준이 낮을 경우

잔류응력과 인장응력이 있을 경우

수소를 함유하는 환경 하에 있을 경우

미시적, 거시적인 응력집중부가 존재할 경우

금속의 조직량을 측정하는 방법이 아닌 것은?

점 측정법

면적 측정법

직선 측정법

절단 측정법

Fe-C 상태도에서 탄소 함유량이 0.5%인 아공석강의 A1변태점 직상에서 초석 페라이트의 양은 약 몇 %인가? (단, α의 탄소 함량은 0.025%이며, 공석점에서의 탄소 함량은 0.8%이다.)

12.9%

25.8%

38.7%

51.6%

내식성을 향상시키기 위한 실용 알루미늄 합금이 아닌 것은?

Al-Mn 계 합금

Al-Mg 계 합금

Al-Ni-Sn 계 합금

Al-Mg-Si 계 합금

Mg합금 중 엘렌트론(Elekton)합금에 대한 설명으로 옳은 것은?

가공용 마그네슘합금으로 Mg-Al 합금에 Ni과 As를 첨가한 합금이다.

가공용 마그네슘합금으로 Mg-Zr-Cu 합금에 B를 첨가한 합금이다.

주조용 마그네슘합금으로 Mg-Al 합금에 소량의 Zn과 Mn을 첨가한 합금이다.

주조용 마그네슘합금으로 Mg-Zr-Cu 합금에 소량의 Sn 첨가한 합금이다.

주성분이 Cu-Zn의 종류가 아닌 것은?

Cartridge brass

Muntz metal

Naval brass

Cupronickel

주철의 용탕에 Fe-Si 등을 접종(inoculation)시켜 얻을 수 있는 효과는?

재질의 강도 증가

chill의 깊이 증가

흑연의 분포 불균일

공정(共晶) cell수 감소

TTT 곡선은 무엇인가?

인장곡석

수성곡석

Fe-C 곡선

항온변태곡선

화폐용으로 사용되는 스터링 실버(sterling silver) 귀금속 합금의 조성으로 옳은 것은?

Ag-1.5% Pt합금

Ag-10% Pd합금

Ag-7.5% Cu합금

Ag-10% Zn합금

로크웰 경도 시험에서 시험하중이 가장 큰 스케일은?

A

B

C

D

아크 쏠림의 방지대책으로 틀린 것은?

직류용접을 피하고 교류용접을 한다.

용접부가 긴 경우는 후퇴법으로 용접한다.

용접봉 끝을 아크 쏠림의 반대편으로 향하게 한다.

접지점은 용접부 가까이에 접지하고 긴 아크로 용접한다.

용접부 변형 방지를 위한 냉각법에 속하지 않는 것은?

살수법

억제법

석면포 사용법

수냉 동판 사용법

접합법의 분류에서 기계적 접합법이 아닌 것은?

융접

볼트 이음

리벨 이음

접어 잇기

용접부의 시험 중 기계적 시험에 속하지 않는 것은?

인장 시험

굽힘 시험

충격 시험

침투 시험

다음 중 아크용접의 종류에 속하지 않는 것은?

TIG 용접

MIG 용접

스폿 용접

스터드 용접

자기탐상시험에서 자기장이 균열의 방향과 수평으로 형성될 때 어떤 결과가 나타나는가?

균열이 검출되지 않을 수 있다.

선명한 선형 지시가 나타난다.

지시가 퍼지는 현상이 발생한다.

작은 지시들이 나타난다.

직선 도체에 500[A]의 전류가 흐르고 있을 때 그 도체의 축에서 수직으로 20[cm] 떨어진 점의 자계의 세기는 약 몇 A/m 인가?

19.9

39.8

199

398

아래 그림과 같이 막대자석을 가로로 자른 경우 자극의 변화로 맞는 것은?

방사선에 의한 피폭이 없고, 높은 조질 콘트라스트를 얻을 수 있으며 횡단면뿐만 아니라 원하는 방향의 어떤 단층 화상도 얻을 수 있는 검사방법은?

Magenetograph

자기공명영상법

Hall Effecr 법

접촉전위차법

외경이 5인치인 부품을 직류를 사용하여 원형 자화 시키려고 한다. 전류 값은?

500~800A

800~1000A

3500~4500A

50.00~6000A

표면이 열린 균열은 검출할 때 깊이가 깊을수록 나타나는 자분지시가 강하게 나타나는 이유는?

자장의 일그러짐이 깊이에 비례하여 심화되기 때문

자화전류의 세기가 균열에서 자동으로 높아지기 때문

균열의 깊이가 깊으면 자화가 약하기 때문

자장의 일그러짐이 깊이에 반비례하여 약해지기 때문

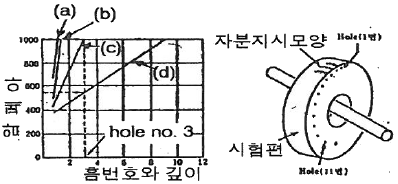

다음은 사용전류의 표면하 불연속부 검출능에 대한 자화 방법과 감도에 대한 그림이다. 그림에 (a)~(d)에 해당하는 내용이 옳게 연결된 것은?

a-교류ㆍ건식, b-직류ㆍ건식, c-교류,ㆍ습식, d-직류ㆍ습식

a-교류ㆍ건식, b-직류ㆍ습식, c-교류,ㆍ건식, d-교류ㆍ습식

a-교류ㆍ습식, b-직류ㆍ습식, c-교류,ㆍ건식, d-직류ㆍ건식

a-교류ㆍ습식, b-교류ㆍ건식, c-직류,ㆍ습식, d-직류ㆍ건식

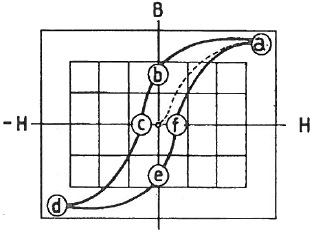

자기이력곡선에서 ⓐ점이 의미하는 것은?

자기포화

항자력

잔류자기

보자력

습식용 자분을 사용하는 경우 검사액의 농도에 대한 설명으로 잘못된 것은?

검사액 농도는 검사액의 단위 체적 속에 포함된 자분의 질량으로 나타낸다.

검사액 농도의 적정값은 형광과 비형광 자분에 따라 다르나 형광 자분이 더 낮다

검사액 농도는 자분의 입도가 작을수록 엷게 해야 한다.

검사액 농도는 침전관을 사용하여 측정해야 하주 정확하다.

습식자분에서 자분함량이 많을 경우에 나타나는 현상은?

건전 부위에 자분모양이 나타나서 결함부화의 구분이 어렵게 된다.

결함부에 너무 많은 자분이 흡착되어 원형지시가 선형 지시로 오판될 수 있다.

누설자속의 양이 자분의 농도로 인하여 약화된다

나사 부위 등 움푹한 부분에 자분이 고이게 되어 후처리를 어렵게 한다.

표면하 결함을 가장 깊은 곳까지 찾을 수 있는 자화방법의 조합은?

교류, 건식법

교류, 습식법

직류, 습식법

직류, 건식법

외부의 자화력이 제거된 후에도 부품에는 자극의 배열이 질서정연하게 나타나는 경우가 있다. 이때 이들 자극의 배열을 원상태 즉 임의대로 퍼져있는 자극배열로 환원시켜 주는데 소요되는 자력을 무엇이라 하는가?

공급되는 DC전류

항자력

잔류자기

투자율

알루미늄 등의 비철금속은 자분탐상시험을 적용하는데 적합하지 않은 재질이다. 그 이유로 가장 옳은 것은?

전도체가 아니기 때문이다.

자화되는 정도가 매우 낮기 때문이다.

자화가 전혀 되지 않기 때문이다.

보자력이 낮기 때문이다.

시험체 외부의 도체에 통전함에 따라 시험체에 자속을 발생시키는 방식이 아닌 것은?

전류관통법

근접도체법

자속관통법

코일법

자성체의 보자력이란?

자속밀도가 “0”을 나타내는 자계의 값이다.

전기가 잘 통하는 정도이다.

전자기파가 잘 통하는 정도이다.

자계의 세기에 대한 자속밀도의 비율이다.

표면 불연속이 있는 시험면을 축방향으로 자계를 작용시키고 자화했을 때, 시험체 내의 자속밀도가 발생하는지에 대한 설명으로 옳은 것은?

투자율이 공기의 수 백배 이상이어서 강자성체 속으로는 자속이 아주 흐르기 쉽기 때문에 강자성체의 표면에 불연속이 있어도 자속은 공간으로 거의 누설되지 않고 불연속의 옆이나 불연속 아래로 우회하여 흐른다.

자속밀도가 포화상태에 가깝게 되면 공간으로 누설하는 자속도가 급격히 증가하여 불연속이 없는 정상부분으로 누설하는 자속이 많아진다.

투자율은 낮아지지만 강자성체의 속은 자속이 아주 흐르기 쉽기 때문에 자기저항이 점차로 커져서 공간으로 누설하는 자속도가 많아진다.

자속밀도가 포화상태에 가깝게 되면 투자율도 커지고 강자성체 우회로의 자기저항이 점점 커져서 공간 및 표면의 불연속부에 누설하는 자속이 아주 많아진다.

습식 검사액을 만들기 위한 분산매에 관한 사항으로 틀린 것은?

점도가 낮고 적심성이 좋을 것

휘발성이 적을 것

투자율이 높을 것

인화점이 높을 것

습식자분에 사용되는 형광자분의 침전용량은 100mℓ당 얼마가 적절한가?

0.1~0.4 mℓ

0.5~0.8 mℓ

0.9~1.2 mℓ

1.3~1.6 mℓ

시험체의 불연속에서는 자력분포의 균일성이 깨어지는데 이는 무엇의 변화에 기인한 것인가?

자기 유도

리프트 옵

콘덴서 저항

투자율

다음 중 강재인 경우 보자력이 크게 될 수 있는 조건이 아닌 것은?

고탄소강일수록

냉간가공도가 클수록

투자율이 클수록

담금질된 것일수록

강 용접부를 자분탐상검사할 때 올바른 적용은?

판두께가 얇은 용접 개선면의 검사는 극간법이 최적이다.

용접 개선면의 검사는 통상 건식자분을 적용한다.

고장력강의 용접 뒷면 따내기(Back Gouging)한 면에 대한 검사는 고온용 건식자분을 사용한다.

최종 용접표면의 검사는 프로드법이 최적이다.

직경 20mm, 길이 80mm의 단조품인 볼트나사 부위에 대한 원주방향 결함을 검출하는데 다음 중 가장 적합한 자분탐상시험의 조건은?

프로드법, 흑색자분, 연속법

코일법, 흑색자분, 건식법

코일법, 형광자분, 습식법

프로드법, 형광자분, 잔류법

다음 중 누설자속의 발생에 영향을 주는 요인으로 가장 거리가 먼 것은?

자계의 세기

자계의 방향

결함의 위치

자분의 종류

코일법으로 자화할 때 고탄소강과 저탄소강의 시험체에 적용하는 전류 크기를 비교한 것으로 옳은 것은?

고탄소강 시험체는 저탄소강 시험체보다 적은 전류를 적용한다.

고탄소강 시험체는 저탄소강 시험체보다 많은 전류를 적용한다.

고탄소강 시험체는 저탄소강 시험체와 같은 전류를 적용한다.

고탄소강 시험체는 저탄소강 시험체의 전류비교는 의미가 없다.

다음의 자화방법 중 자분탐상검사를 수행할 때 시험체에 전극을 직접 접촉시켜서 통전하는 방법이 아닌 것은?

축통전법

프로드법

전류관통법

직각통전법

그랭크 샤프트(Crank-shaft)의 자분탐상검사에 대한 설명 줄 틀린 것은?

축통전법과 코일자화법의 두방향으로 자화한다.

크랭크 암(Crank-arm)주축 부착부에 결함이 발견되기 쉽다.

시험체의 형상이 복잡하며 매우 미세한 결함까지 검출해야 하므로 건식자분을 사용한다.

자분무늬의 관찰은 복잡한 형상을 고려하여 세심하게 할 필요가 있다.

연속법에서 일반적으로 권고되는 자속밀도로 가장 적합한 것은?

포화자속밀도(Bs)의 10%

포화자속밀도(Bs)의 40%

포화자속밀도(Bs)의 50%

포화자속밀도(Bs)의 120%

길이 30cm, 직경 8cm 되는 시험체를 자분탐상코일로 선형자화를 수행하고자 한다. 코일의 감긴 수가 6회일 때, 요구되는 전류값[A]은?

1000

2000

5000

10000

누설자속에 의한 결함을 검출하는 누설자속탐상법의 장점이 아닌 것은?

결함의 정량 측정이 가능하다.

복잡한 시험체의 형상에 적용이 용이하다.

객관적인 검사가 가능하여 시험 기록이 남는다.

고속주사가 가능하고 출력이 전기신호로 얻어지므로 자동화가 가능하다

프로드법으로 용접부 표면을 통전할 경우, 용접부 표면에 형성되는 자계에 가장 적게 영향을 미치는 인자는?

프로드에 흐르는 전류에 의한 자계

자화케이블에 흐르는 전류에 의한 자계

반파정류장치에 흐르는 전류에 의한 자계

시험체에 흐르는 전류 분포에 의한 자계

자분모양 중 잔류법을 적용한 시험품이 서로 접촉한 경우 나타나는 지시는?

자기펜 지시

단면 급변지시

자극지시

전극지시

습식연속법의 자분탐상검사에서 자화전류를 언제 정지해야 결함을 양호하게 검출할 수 있는가?

습식자분액 적용을 시작하기 전

습식자분액 적용을 끝난 즉시

습식자분액 적용 후 검사액의 흐름이 정지된 다음

습식자분액 적용 후 검사액의 흐름이 정지하기 전

자분탐상검사에서 표면 바로 밑에 존재하는 결함을 검출할 수 있는데, 교류 자화의 침투깊이에 영향을 주지 않는 인자는 무엇인가?

전압

주파수

투자율

전도율

판재에서 연화처리 없이 압연방법으로 두께를 감소시킬 때, 주로 표면에 평행 방향으로 나타나는 결함은 무엇인가?

균열

핫티어

기공

라미네이션

자기펜 자국에 관한 설명 중 적절한 것은?

자화된 시험체가 서로 접촉한 경우에 나타난다.

투자율의 경계부위에 나타난다.

높은 자장에 따라 나타난다.

높은 전류에 따라 나타난다.

자분탐상검사 시 시험면을 분할하여 검사할 경우의 설명으로 틀린 것은?

시험체가 크거나 너무 길어 1회의 자화로 검사할 수 없는 경우

시험체의 분할될 경계부에 유효자계가 충분할 경우

시험체의 모양이 복잡하기 때문에 1회 자화로 필요한 유효자계 강도를 시험체에 가할 수 없는 경우

시험체의 단면이 급변하여 1회 자화로 시험하면 시험면의 유효자계 강도가 너무 강하거나 약할 경우

누설자속 탐상장치의 누설자속 검출에 사용할 수 없는 것은?

Hall 소자

자기 Diode

PZT Sensor

자기 저항효과 소자

두께 30mm 인 고장력강 개형 압력용기의 용접부를 보수 검사하는데 자분탐상검사를 실시하고자 할 때 가장 적합한 방법은?

교류 극간법, 습식법, 연속법

교류 극간법, 건식법, 잔류법

직류 극간법, 습식법, 잔류법

Prod법, 건식법, 연속법

투자율이 다른 재질의 시험체를 대상으로 자분탐상검사를 수행하였을 때, 굵고 희미한 지시가 검출되었다. 예상되는 지시의 형태는 무엇인가?

재질 경계 지시

전극 지시

표면거칠기 지시

오염지시

환봉형 시험체를 축통전법으로 검사할 때 동일 크기의 자화전류로 직경이 2배인 시험체를 검사한다면 시험면에서의 자계의 세기는 어떻게 되는가?

1/2이 된다.

2배로 된다

4배로 된다

8배로 된다.

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 분류가 건식법, 습식법일 때 분류의 조건으로 옳은 것은?

자분의 적용시기

자분의 종류

자분의 분산매

자화전류의 종류

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 탐상을 실시할 때 시험체의 길이 9인치, 직경 3인치인 강봉을 5회 갑아 선형자화법으로 자화할 때 요구되는 자화전류는?

1000A

3000A

5000A

9000A

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 자분모양을 관찰할 때에 투자율이 다른 재질 또는 금속조직의 경계에 생기는 누설자속에 의해 형성되는 자분모양의 원인으로 틀린 것은?

용접부의 용접금속과 모재의 경계

열처리 경계

냉간 가공의 표면가공도가 다른 부분

단면적이 급변하는 곳의 용입부족

배관 용접부의 비파괴시험 방법(KS B 0888)에 의거 자분탐상시험을 실시할 경우 사용할 수 있는 표준시험편은?

A1-7/50(직선형)

A1-7/50(원형)

A2-7/50(직선형)

A2-7/50(원형)

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 따라 지름이 50MM이고 길이가 250MM인 환봉을 코일법으로 선형자화 할 때에 주어지는 자계의 강도(AT)는?

500

1000

5000

9000

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 시험결과 나타난 지시가 의사모양인지의 여부를 확인하는 방법으로 옳은 것은?

자기펜 자국은 탈자 후 재시험한다.

재질경계지시는 잔류법으로 재시험한다.

전류지시는 전류를 크게 하여 재시험한다.

표면거칠기지시는 백색페인트를 칠한 후 재시험한다.

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 시험장치의 보수 점검을 적어도 년 1회 이상하고, 1년 이상 사용하지 않을 경우에는 사용 시 점검하여 성능을 확인하도록 되어있는 것은?

전압계, 전류계, 자장계

전류계, 타이머, 자외선 조사장치

타이머, 자장계, 조도계

자외선 조사장치, 자장계, 조도계

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 탐상시험방법의 규정에 따라 케토스 링 시험편을 전파정류가 적용된 중심도체를 사용하여 원형자화할 때 중심도체의 길이는?

300mm 초과

400mm 초과

500mm 초과

600mm 초과

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 용접부 탐상검사를 할 때 전처리 범위는 얼마가 좋은가?

약 10mm 넓게

약 15mm 넓게

약 20mm 넓게

약 50mm 넓게

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 시험체 두께 1인치, 프로드 간격 6인치, 전류 650[A]를 사용하여 검사한 경우와 프로드 간격만 12인치로 변경하였을 때 탐상 결과를 옳게 설명한 것은?

두 가지 모두 선명도가 동일한 결과를 얻는다.

6인치의 경우 자분지시가 더 선명하다.

선명도에는 두 가지 모두 영향이 없다.

12인치의 경우 자분지시가 더 선명하다.

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 충격전류를 적용할 때 표면의 흠판을 대상으로 하는 가장 큰 이유는?

모서리효과가 있기 때문에

연속법으로 사용할 수 있기 때문에

통전시간이 짧으므로

시험면을 태울 수 있으므로

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 용접부의 열처리 후에 하는 시험의 자화방법은 원칙적으로 어느 방법에 따라야 하는가?

극간법

코일법

프로드법

다중자화법

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 연속법에서 유효자계의 방향 및 강도를 확인할 필요가 있는 경우 사용되는 것으로 잘못된 것은?

A형 원형 표준시험편

A형 직선형 표준시험편

B형 대비시험편

C형 표준시험편

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 규정된 용어 중 “시험품에 자속을 발생시키는데 사용하는 전류”를 의미하는 것은?

자화전류

정류

충격전류

교류

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에 의해 프로드법으로 탐상할 때 시험체 두께에 따라 권고되는 프로드 간격별 전류값(암페어/인치)으로 옳은 것은?

3/4인치 미만 : 100~25, 3/4인치 이상 : 90~110

3/4인치 미만 : 90~110, 3/4인치 이상 : 100~125

3인치 미만 : 100~125, 3인치 이상 : 90~110

3인치 미만 : 90~110, 3인치 이상 : 100~125

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)의 자화 전류에 관한 설명 중 옳은 것은?

교류 사용 시는 원칙적으로 연속법에 한한다.

충격전류를 사용할 때에는 연속법에 한한다.

직류를 사용할 때에는 연속법만 사용할 수 있다.

맥류는 그것에 포함되는 교류성분이 큰 만큼 내부 결함의 검출 성능이 높다.

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에서 잔류법에 대한 원칙적인 통전시간은?

1/4~1초

2~10초

3분 이내

5분 이상

보일러 및 압력용기에 대한 자분탐상검사(ASME Sec.V Art.7)에서 습식자분 용액의 점도는 작업온도에서 얼마를 초과하지 않아야 하는가?

1 mm2/s

2 mm2/s

5 mm2/s

7 mm2/s

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 의한 자화전류에 대한 설명으로 맞는 것은?

교류 및 충격전류는 표면근방의 내부결함 검출에 사용된다.

교류를 사용하여 자화하는 경우는 연속법 및 잔류법을 사용할 수 있다.

직류 및 맥류를 사용하여 자화하는 경우는 연속법에 한한다.

직류 및 맥류를 사용하여 자화하는 경우는 표면결함 및 표면근방의 내부결함을 검출할 수 있다.

철강 재료의 자분탐상 시험방법 및 자분모양의 분류(KS D 0213)에 따라 자분탐상검사할 때 잔류법에서 시험체가 서로 접촉했을 때 생기는 지시는?

전극지시

전류지시

표면 거칠기 지시

자기펜 자국
