수배전 중간고사 2 해설 페이지
3개의 접지관 상호간의 저항을 측정한 값이 그림과 같다면 접지 저항값은 몇 옴이 되겠는가 ?
1/2(R1+R2-R3) R1>R2>R3
=1/2(50+40-30)
=30옴
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
접지시스템의 시설 종류 3가지는 ?
단독접지,공통접지,통합접지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
접지극은 동결깊이를 감안하여 지하 몇 cm 이상으로 묻어야 하는가 ?
75cm
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
특별한 경우를 제외하고는 접지공사의 보호도체는 원칙적으로 어떤 색으로 표시하여야 하는가 ?
녹색-노란색
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수도관 등을 접지극으로 사용하는 경우는 지중에 매설되어 있고 대지와의 전기저항 값이 ()이하의 값을 유지하고 있는 금속제 수도관료를 접지극으로 사용이 가능한가 ?
3옴 이하
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
접지도체에 큰 고장전류가 접지도체를 통하여 흐르지 않을 경우 접지도체의 단면적은 각각의 종류별로 얼마 이상을 사용하여야 하는가 ?
구리 : 6mm^
알루미늄 : 16mm^
철제 : 50mm^
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
부하설비의 역률이 90% 이하로 저하하는 경우(지상역률) 수용가가 볼 수 있는 손해는 무엇 무엇을 들 수 있는지 4가지 예로 들어 답하시오
1. 변압기와 배전선의 전력손실
2. 전압강하고 발생
3. 설비용량의 여유가 감소
4. 전기요금 과징
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
HID 램프는 어떠한 램프를 말하는가 ?
가장 많이 사용되는 램프의 종류 3가지는 ?
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

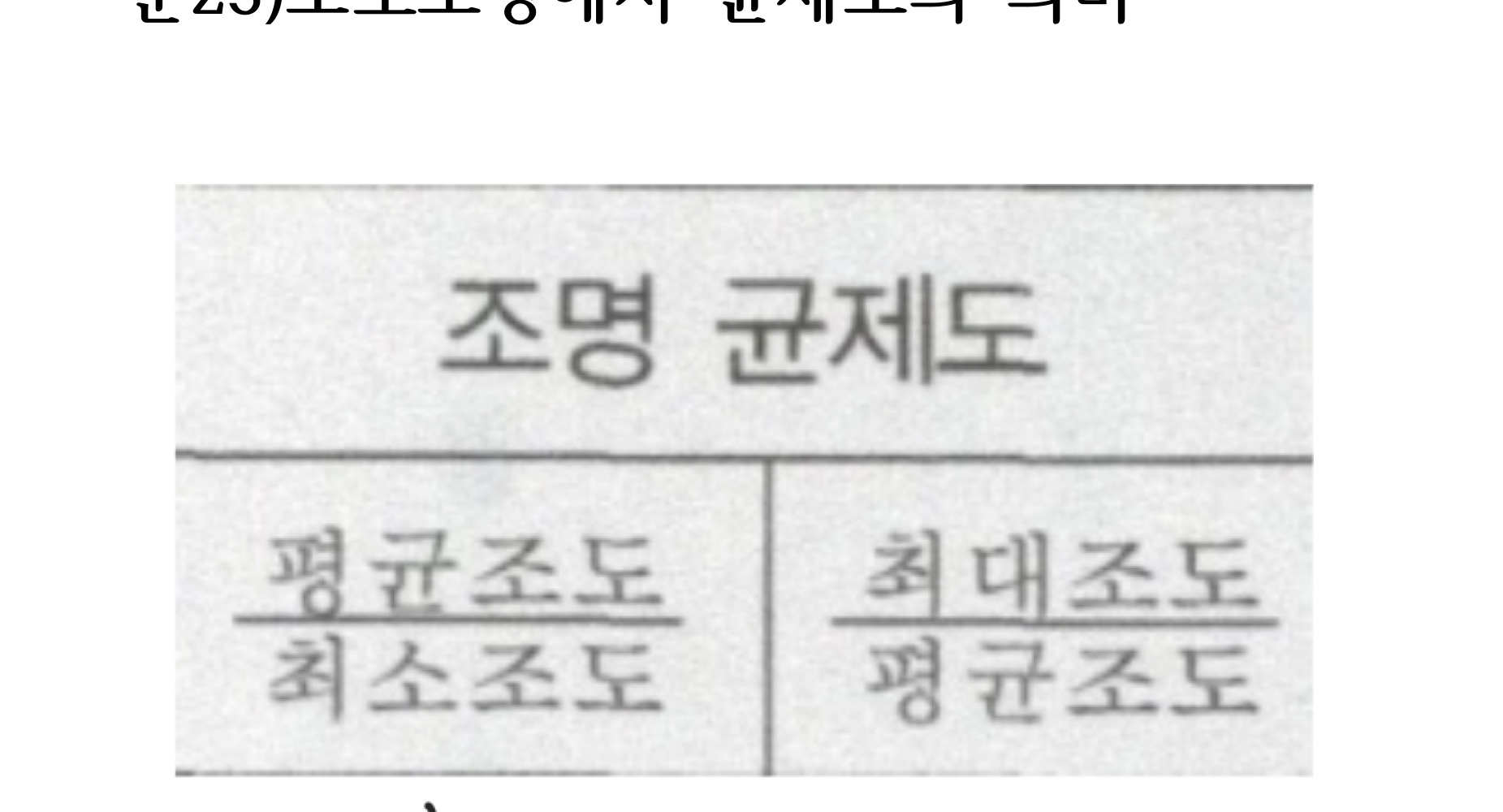

도로조명에서 균제도의 의미
3:1
균제도 : 밝고 어둠의 비
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
역률이란?
전원에서 공급된 전력이 부하에서 유효하게 이용되는 비율
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
역률개선 원리
R-L 부하에서 L부하 같은 경우는 지상분 무효전력인데 여기에 콘덴서를 통해 진상분 무효전력을 공급해 전류와 전압의 위상차를 줄여 역률을 개선한다
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
역률개선 효과
1. 배전선과 변압기의 전력손실 감소
2. 전기요금 감소
3. 전압강하 감소
4. 설비용량의 여유분 증가
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
과보상시 문제점
1. 모선의 전압상승
2. 선로 및 변압기의 손실증가
3. 고조파 왜곡의 증대
4.보호계전시의 오동작
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
역률 개선 기기의 종류
1. 동기조상기
2. 전력용 콘덴서
3. 분로리액터
4. SVC
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
DC 목적과 기준 (고압/저압) 내용
목적 : 감전보호
고압 : 50[V] 이하 5초 이내
저압 : 75[V] 이하 3분 이내
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
SR 목적과 이론적 용량/실제 설치용량
목적 : 제 5고조파 제거
이론적 용량 : 4%
실제용량 : 6%
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
계통에 사용한 리액터의 종류를 쓰고 목적을 약술하시오
직렬리액터 : 제5고조파 제거
한류리액터 : 단락전류의 제한
분로리액터 : 페란티 현상을 제거
소호리액터 : 지락전류를 제한
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
피뢰기의 정격과 설치장소
18kV,2.5kA
발전소,변전소 또는 이에 준하는 장소로 가공전선 인입구 및 인출구
고압 및 특고압 가공전선로부터 공급받는 수용장소의 인입구
가공전선로와 지중전선로가 접속된 곳
가공전선로의 접속하는 배전용 변압기 고압측 및 특고압측
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
ZCT에 관해서 쓰시오
영상 변류기
지락사고 시 영상전류 검출
200/1.5 mA
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
GPT 에 관해서 쓰시오
접지용 계기용 변압기
지락사고 시 영상전압 검출
190/3 지락사고 시 190[V]
