수배전 중간고사 해설 페이지
1번
- ()이하인 경우에는 간이 수전결선도에 의할 수 있다.
- 차단기의 트립전원은()또는 ()바람직하며()이상의 수전 설비에는()이어야 한다
-LA용 DS는 생략할 수 있으며 ()의()을 사용하여야 한다.
-인입선을 ()으로 시설하는 경우로서 공동주택 등 사고시 정전 피해가 큰 수전설비 ()으로 해야한다.
-지중인입선인 경우 22.9kV-Y게통은 ()또는 ()을 사용하여야 한다. 다만 전력구,공동구,덕트,건물 구내 등 화재의 우려가 있는 장소에서는 ()케이블을 사용하는 것이 바람직하다.
-()(7000kVA 초과시에는 Sectionalizer)를 사용할 수 있으며 () 이상의 경우에는 ()를 사용하여야 한다.
-()이하인 경우 전력 퓨즈 대신에 ()을 사용할 수 있따.
-특고압 간이수전설비는()의 용단 등의()에 대한 대책이 없으므로 변압기 2차측에 설치되는 주 차단기에는 () 등을 설치하여 결상사고에 대한 보호 능력이 있도록 함이 바람직하다.
- (22.9kV-y, 1000kVA)이하인 경우에는 간이 수전결선도에 의할 수 있다.
- 차단기의 트립전원은(직류 DC)또는 (커패시터 방식 CTD)바람직하며(66kV)이상의 수전 설비에는(직류 DC)이어야 한다
-LA용 DS는 생략할 수 있으며 (22.9kV - Y)의(LA는 Disconnector 붙임형)을 사용하여야 한다.
-인입선을 (지중선)으로 시설하는 경우로서 공동주택 등 사고시 정전 피해가 큰 수전설비 (인입선은 예비선 포함 2회선)으로 해야한다.
-지중인입선인 경우 22.9kV-Y게통은 (CNCV-W케이블 수밑형)또는 (TR CNCV - W 트리억제형)을 사용하여야 한다. 다만 전력구,공동구,덕트,건물 구내 등 화재의 우려가 있는 장소에서는 (FR CNCO-W 난연)케이블을 사용하는 것이 바람직하다.
-(DS 대신 자동고장 구분개폐기)(7000kVA 초과시에는 Sectionalizer)를 사용할 수 있으며 (66kV) 이상의 경우에는 (LS)를 사용하여야 한다.
-(300kVA)이하인 경우 전력 퓨즈 대신에 (COS 비대칭 차단 전류 10kA 이상의 것)을 사용할 수 있따.
-특고압 간이수전설비는(전력퓨즈)의 용단 등의(결상사고)에 대한 대책이 없으므로 변압기 2차측에 설치되는 주 차단기에는 (결상 계전기) 등을 설치하여 결상사고에 대한 보호 능력이 있도록 함이 바람직하다.
2번
ASS의 명칭, 설치목적, 설치대상
명칭 : 자동고장 구분개폐기
설치목적 : 사고를 즉시 분리하고 사고의 파극 확대를 방지하고 구내 설비의 피해를 최소화
설치대상 : 22.9k-Y 계통에 부하 용량 4000kVA 이하 선로에 설치

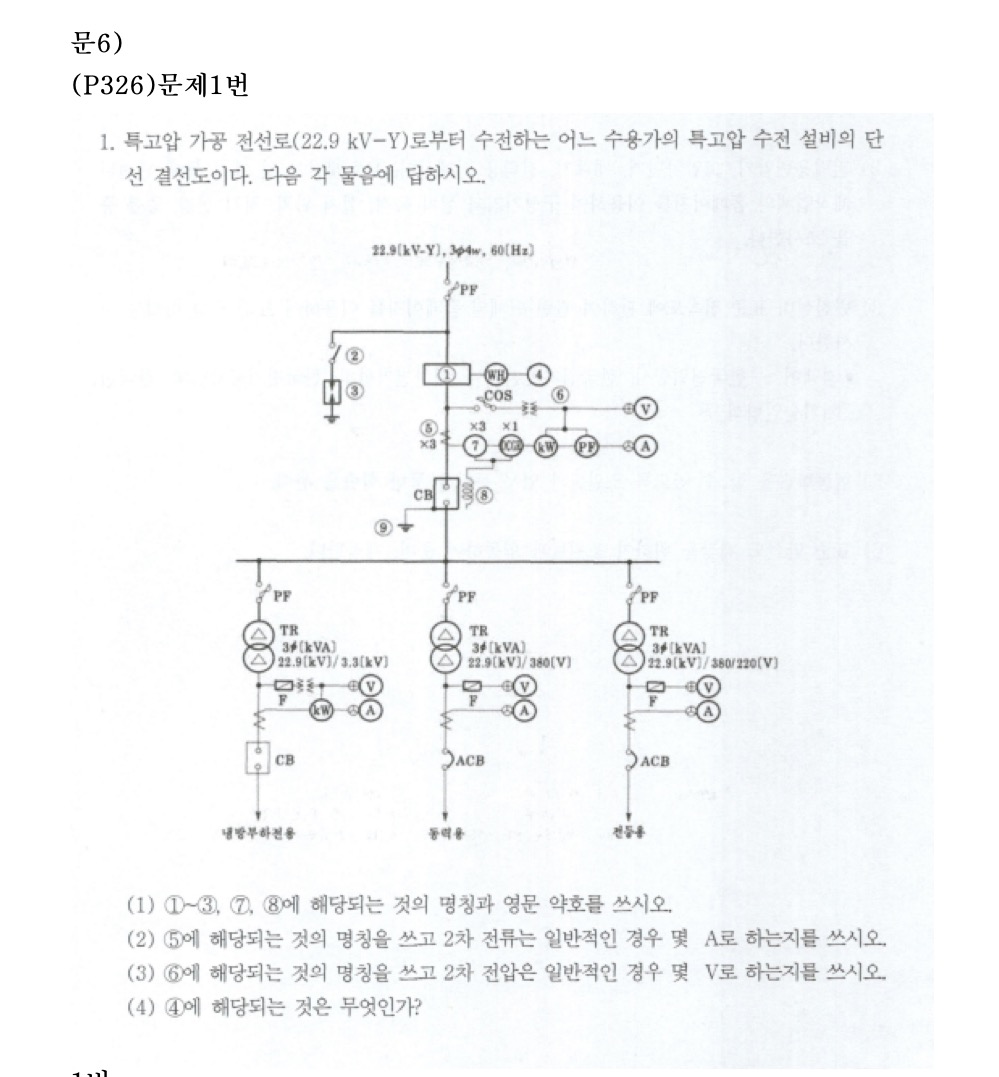

3번
1. 1 ~ 3,7,8 에 해당되는 것의 명칭과 영문 약호를 쓰시오
2. 5에 해당되는 것의 명칭을 쓰고 2차 전류는 일반적인 경우 몇 A로 하는지를 쓰시오
3. 6에 해당되는 것의 명칭을 쓰고 2차 전압은 일반적인 경우 몇 V로 하는지를 쓰시오
4. 4에 해당되는 것은 무엇인가 ?
1번
1 : MOF 계기용 변성기
2 : DS 단로기
3 : LA 피뢰기
7: OCR 과전류 계전기
8 : TC 트립 코일
2번 : 5[A], 3번 : 110[V]
4번 : 앞쪽에 WH(전력량계)가 있으므로 VAR(무효 전력계)
앞쪽에 전력량계가 없으면 DM(최대수요전력량계)

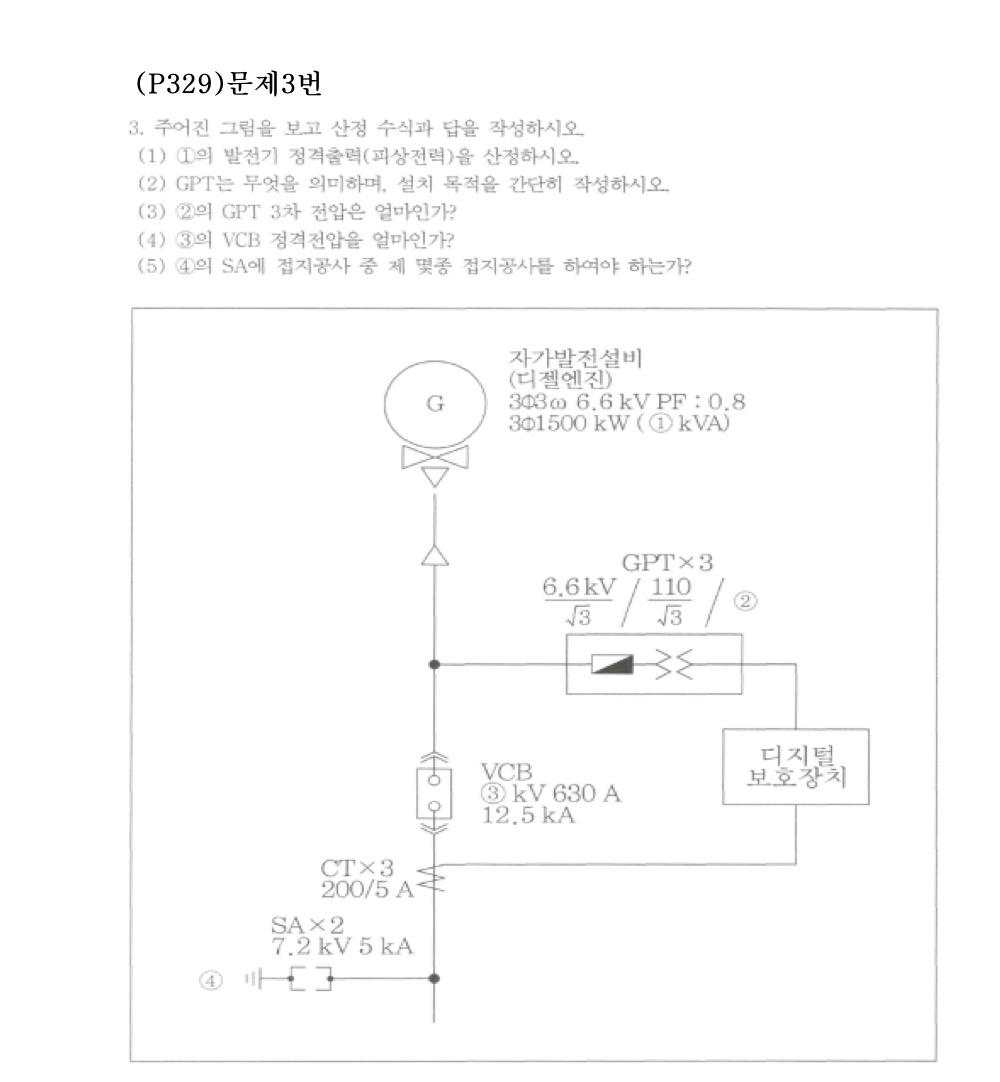

4번
1. 1의 발전기 정격출력(피상전력)을 산정하시오
2. GPT는 무엇을 의하며 설치목적을 설명하시오
3. 2의 GPT 3차 전압은 얼마인가 ?
4. 3의 VCB 정격전압은 얼마인가 ?
1번 : Pa = P/cos세터
= 1500/0.8 = 1875[kVA]
2번 : 접지용 계기용 변압기
설치목적 : 지락사고시 영상전압을 검출하기 위해 사용된다.
3번 : 190/3 [V]
4번 : 공칭전압 x 1.2/1.1 = 6.6[kV] x 1.2/1.1 = 7.2[kV]

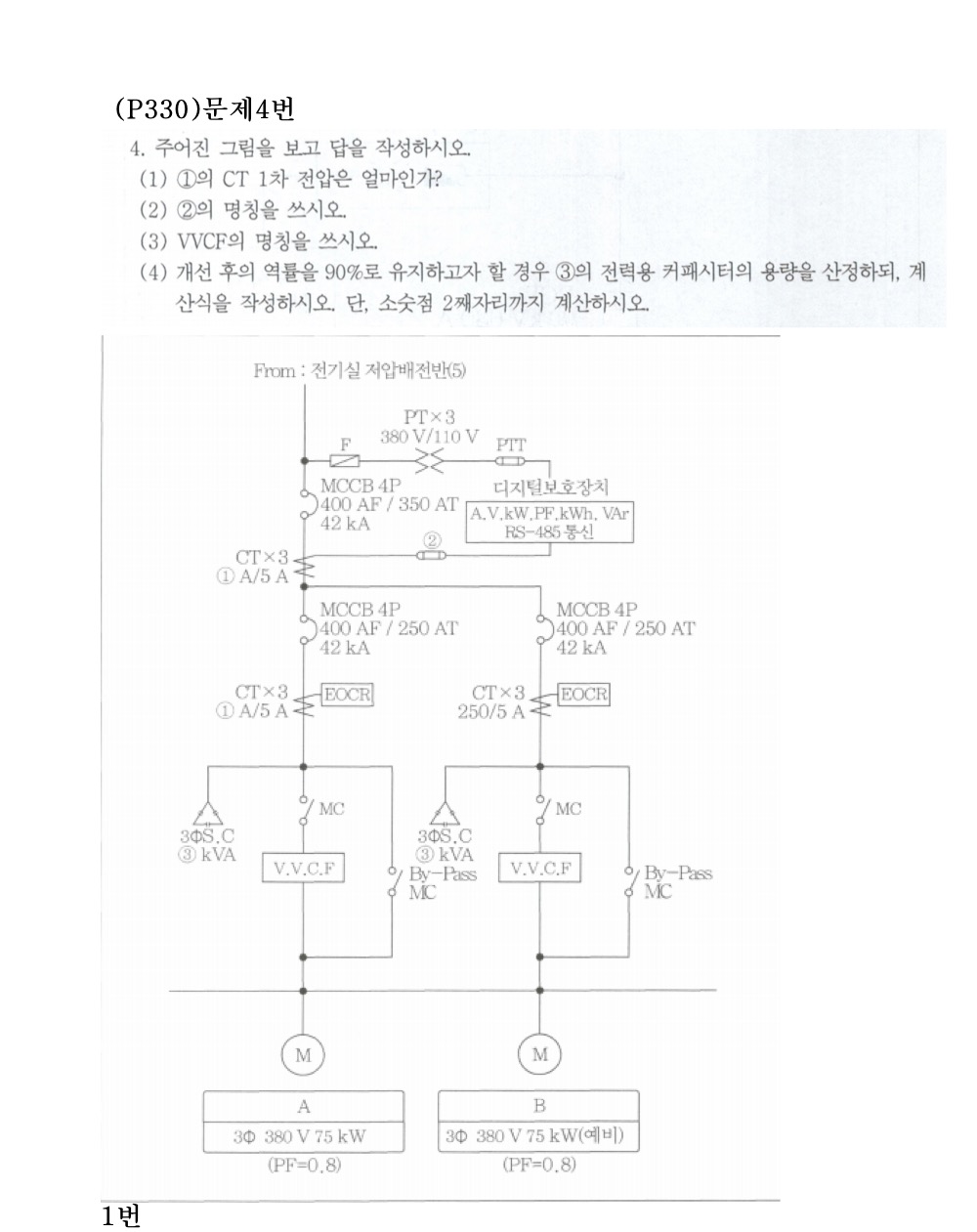

5번
1의 CT 1차 전압은 얼마인가 ?
2의 명칭을 쓰시오
VVCF의 명칭을 쓰시오
개선후의 역률은 90%로 유지하고자 할 경우 3의 전력용 커패시터의 용량을 산정하되 계산식을 작성 하시오(소숫점 2번째 자리까지 계산)
1번 : MCCB의 정격전류가 250A 이므로 250A
2번 : CTT 전류계용 전환개폐기
3번 : 가변전압 고정주파수
4번 : 19.93[kvar]

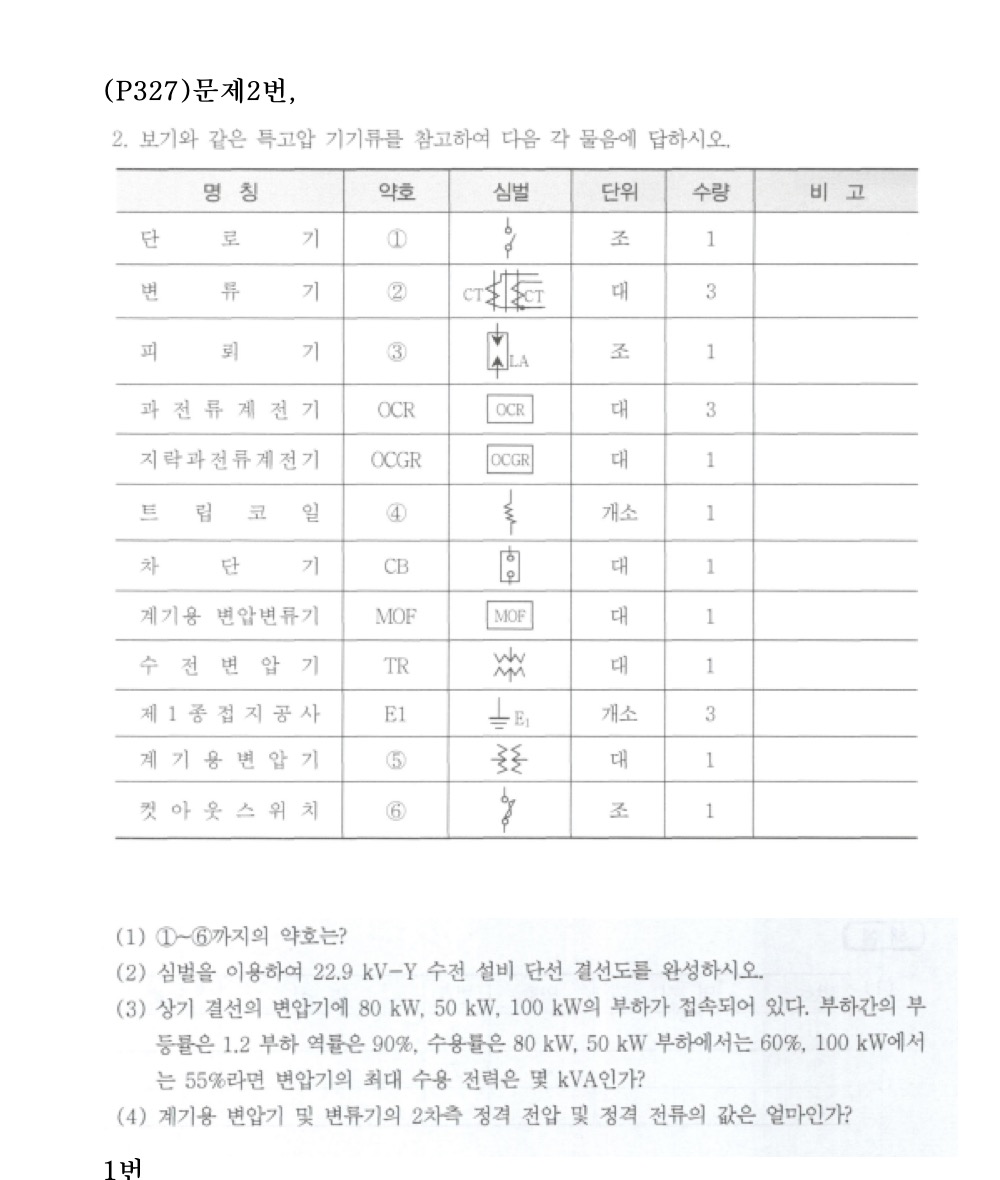

6번
1 ~ 6 까지의 약호는?
상기 결선의 변압기에 80kW,50kW, 100kW의 부하가 접속되어 있다. 부하간의 부등률은 1.2 부하 역률은 90%, 수용률은 80kW,50kW 부하에서는 60%, 100kw 에서는 55%라면 변압기에 최대 수용 전력은 면 kVA 인가?
계기용 변압기 및 변류기의 2차측 정격 전압 및 정격 전류의 값은 얼마인가 ?
1:
DS CT LA TC PT COS
2: 123.15
3: 계기용 변압기 110[V], 계기용 변류기 5[A]

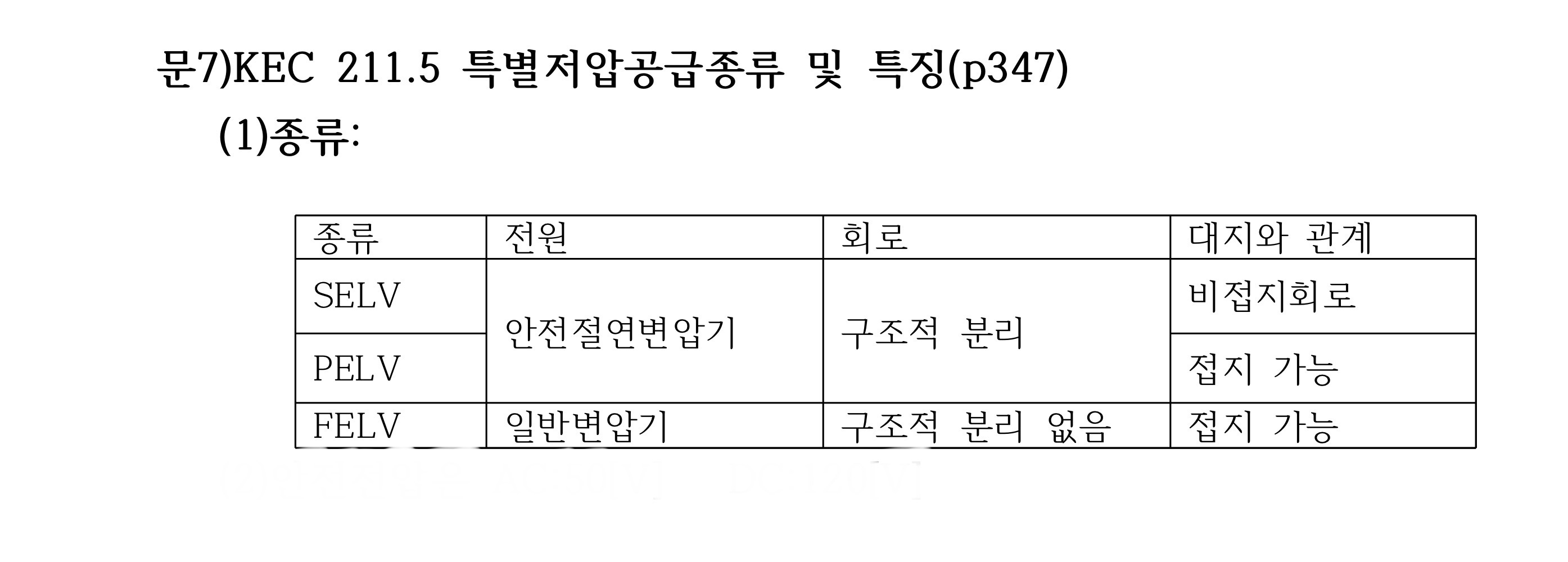

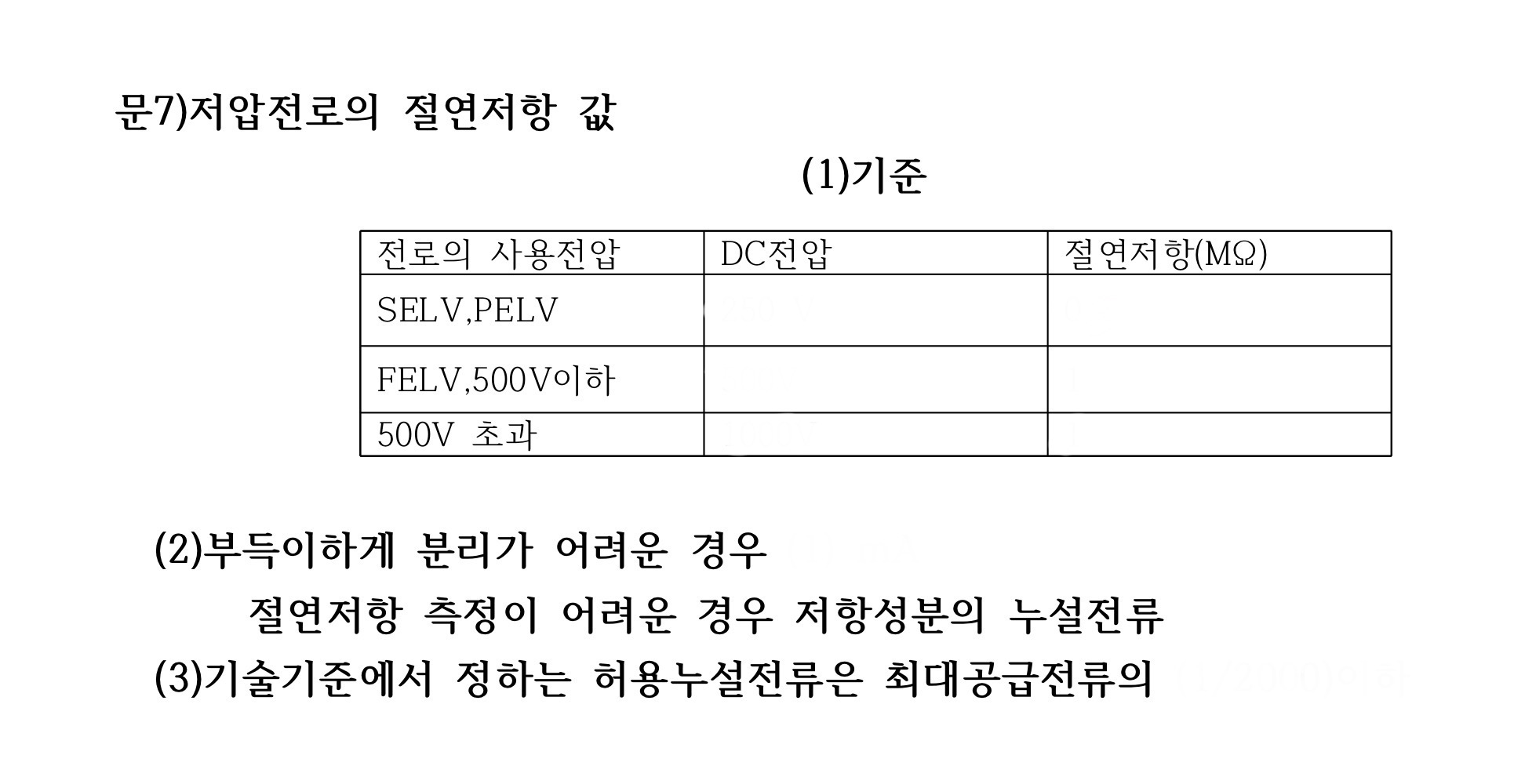

7번
빈칸 채우기
부득이하게 분리가 어려운 경우 ?
기술기준에서 정하는 허용 누설전류는 최대공급전류의 몇 이하인가 ?
250 0.5
500 1
1000 1
1mA
1/2000 이하
8번
안전전압은 ?
누전차단기의 인체감전보호용 정격감도전류와
동작시간은 ?
욕실 등 인체가 젖은상태에서의 인체감전보호용 정격감도전류와 동작시간은 ?
안전전압 : AC 50[V], DC : 120[V]
정격감도전류 : 30mA
동작시간 : 0.03초
정격감도전류 : 15mA
동작시간 : 0.03초
9번
접지의 목적 3가지
1. 지락이나 단락전류 등 이상전류로부터 기기나 설비의 사고로부터 보호
2. 감전등 사고로부터 인체보호
3.보호계전기의 동작을 확보하고 이상전압 억제
10번
TN, TT, IT의 의미는 ?
첫번째 문자 : 전원과 대지와의 관계를 나타내는 문자 T는 접지, I는 절연이라는 의미
두번째 문자 : 설비기기의 노출 도전성 부분과 대지와의 관계를 나타내는 문자로 T는 기기접지, N은 중성점을 의미
세번째 문자 : 중성점 및 보호도체 ㅗ설관계를 나타내는 문자로 S와C가 있다. S는 중성선과 보호도체가 분리한 상태이고 C는 조합된 상태라는 의미이다.

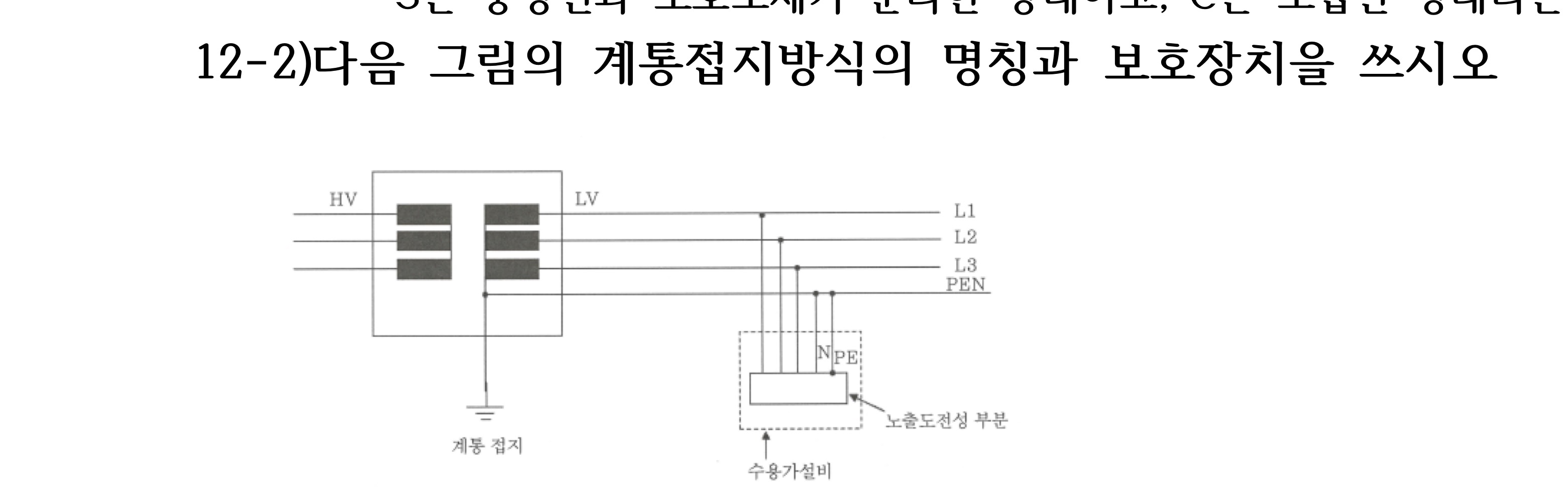

11번
접지방식과 보호장치를 쓰시오
접지방식 : 중성선과 보호도체가 하나로 되어 있어 TN-C 방식
보호장치 : MCCB

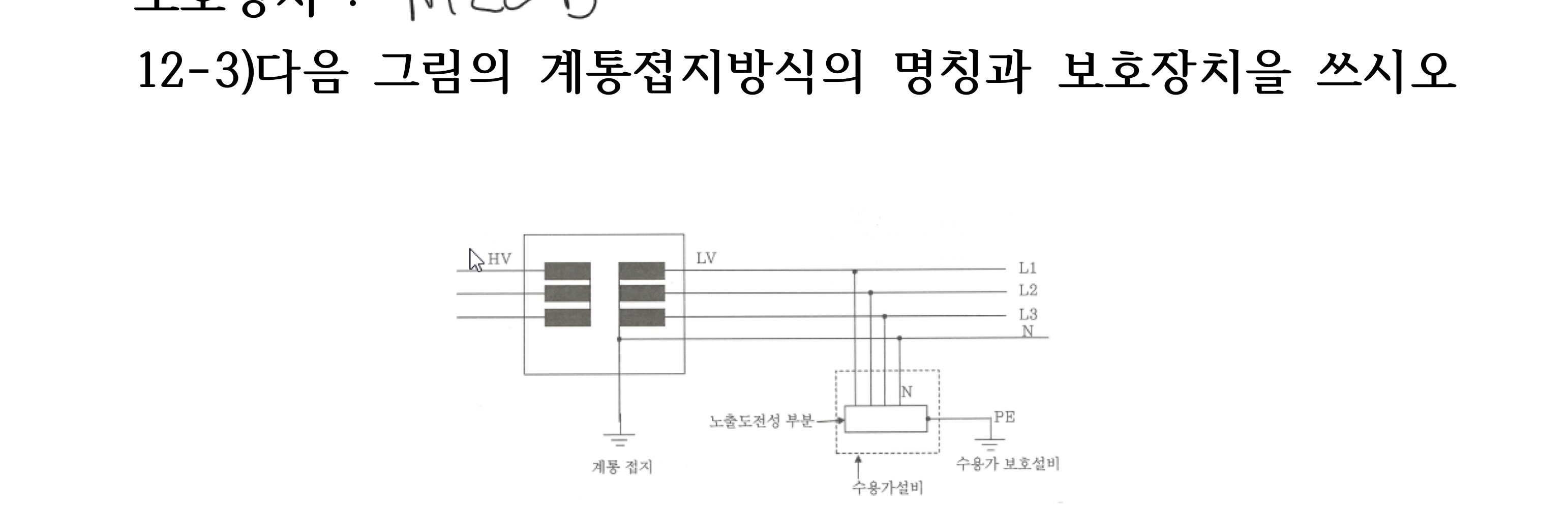

12번
접지방식과 보호장치를 쓰시오
접지방식 : 노출도전성부분에 접지되어 있어 TT방식
보호장치 : ELB
13번
접지극의 매설깊이를 쓰시오
수도관으로 접지극으로 겸용시 몇 옴이하 ?
0.75m
3옴이하

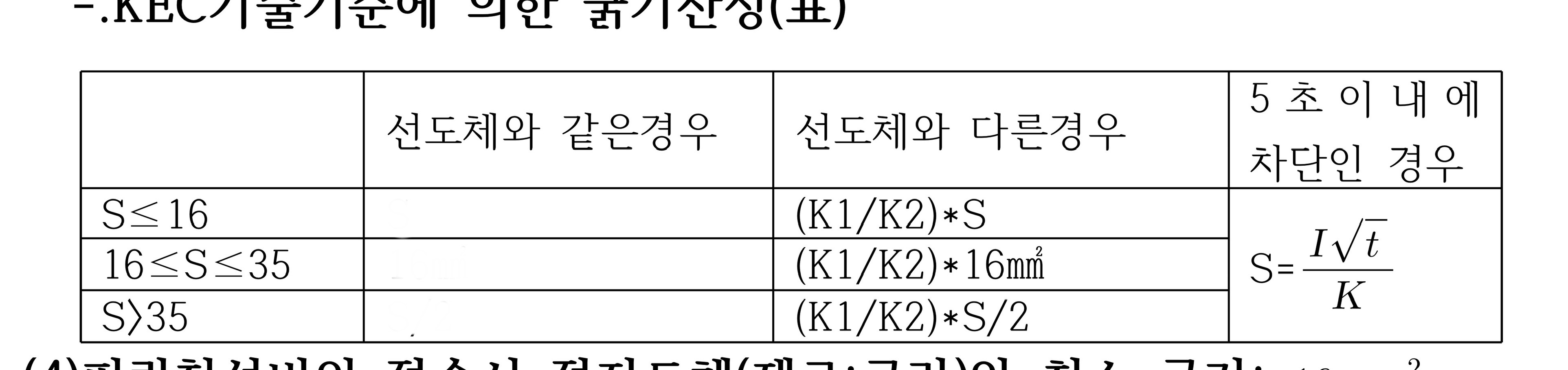

14번
빈칸 채우기
큰 고장전류가 흐르지 않을 경우 접지도체 단면적은 ?
피뢰침설비의 접속시 접지도체(구리) 최소굵기는 ?
주(보호) 등전의 본딩의 접지도체(구리)의 최소 굵기는 ?
보조(보조보호) 등전의 본딩의 접지도체(구리)의 최소굵기는 ?
1. 순서대로 S, 16mm^,S/2
2. 6mm^
3.16mm^
4.6mm^
5.4mm^
15번

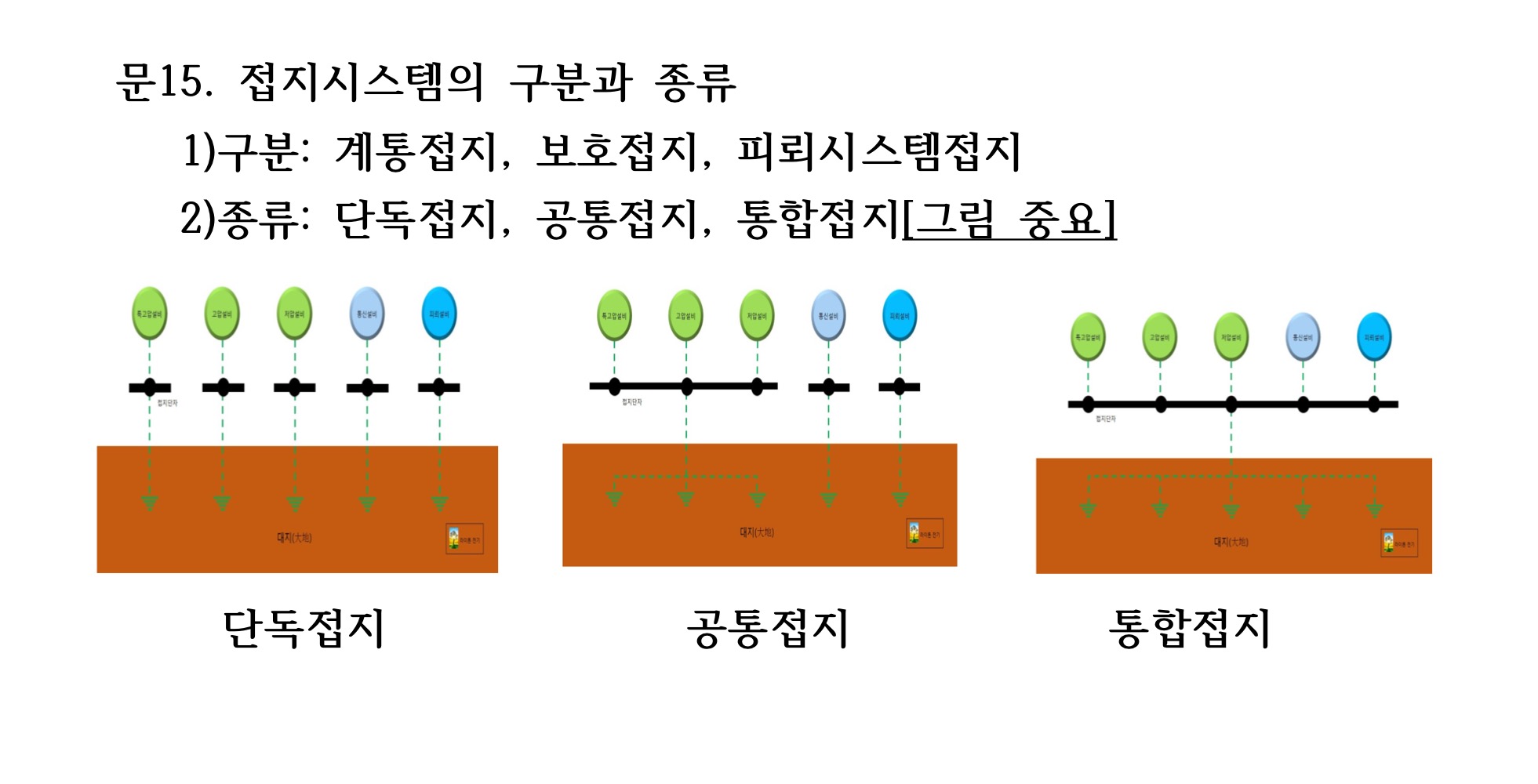

접지시스템의 구분과 종류 ?
구분 : 계통접지,보호접지,피뢰시스템접지
종류 : 단독접지, 공통접지, 통합접지
16번
빈칸 채우기
1. 보호도체 PE
2. 보호등전위본딩용 도체
3.접지도체
4. 보조 보호등전위본딩용 도체
B : 주 접지단자
M : 전기기의 노출도전부
C : 철골,금속덕트 등 계통의도전부
P : 수도관,가스관 등 계통의도전부
10 : 기타기기(정보통신,피뢰시스템)
T : 접지극
17번
접지도체의 최소굵기는 ? (구리,철)
고장시 흐르는 전류를 안전하게 통전 할 경우 접지 도체 중
특고,고압 접지도체 - 중성선 접지도체 - 이동시 접지도체의 굵기는 ?
보호(보조)등전위 본딩도체 최소굵기는 ?
1. 6mm^,50mm^
2. 특고 고압의 접지도체 : 6mm^
중성선 접지도체 : 16mm^
이동시 : 10mm^(특고/고압), 1.5mm^(저압)
3. 보호도체의 1/2이상의 단면적으로 할것
6mm^(CU), 16mm^(AL), 50mm^(Fe)
