[전자기능사 필기] 11년 2회차 기출문제 해설 페이지
다음 중 맥동률이 가장 큰 방식은?
단상 반파 정류기
단상 전파 정류기
3상 반파 정류기
3상 전파 정류기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 수정발진기의 발진주파수 변동원인과 대책으로 적합하지 않은 것은?
전원전압의 변동 - 정전압 회로의 사용
부하의 변동 - 완충증폭기 사용
습도에 의한 변동 - 방습을 위하여 타 회로와 차단
주위 온도의 변화 - 코일이나 콘덴서의 온도계수가 높은 재료의 사용
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
B급 푸시풀(push-pull) 증폭기의 최대 전력 효율은?
25.5[%]
50[%]
78.5[%]
100[%]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 사이리스터 중에서 단방향성 소자는?
TRIAC
DIAC
SSS
SCR
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
트랜지스터 증폭회로에 대한 설명으로 옳지 않은 것은?
베이스 접지회로의 입력은 이미터가 된다.
컬렉터 접지회로의 입력은 베이스가 된다.
베이스 접지회로의 입력은 컬렉터가 된다.
이미터 접지회로의 입력은 베이스가 된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
발진회로의 분류에서 사인파 발진회로의 종류가 아닌 것은?
LC 발진회로
RC 발진회로
수정 발진회로
블로킹 발진회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
V1 =100[V], V2 =50[V], R1 =R2 =1000[Ω], R3=200[Ω], R4 =800[Ω]일 때 단자 1-2 사이의 전위차는 몇 [V]인가?
10[V]
20[V]
40[V]
50[V]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 이상적인 연산증폭기의 특징에 대한 설명으로 옳지 않은 것은?
입력 오프셋 전류가 0이다.
주파수 대역폭이 무한대이다.
오픈 루프 전압이득이 무한대이다.
동상신호제거비(CMRR)가 0이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림과 같은 연산 증폭기 회로는?
가산기
감산기
적분기
미분기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정류회로에서 그림과 같은 출력 파형이 얻어지는 정류회로는?
반파 배전압 정류회로
반파 정류회로
정전압 정류회로
전파 정류회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
트랜지스터 증폭회로에서 베이스 - 컬렉터 접합부의 바이어스는?
항상 순방향 바이어스이다.
항상 역방향 바이어스이다.
NPN에서만 순방향 바이어스이다.
PNP에서만 역방향 바이어스이다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
부궤환 증폭회로의 일반적인 특징에 대한 설명으로 적합하지 않는 것은?
이득이 증가한다.
안정도가 증가한다.
왜율이 개선된다.
주파수 특성이 개선된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
반송파 fc와 신호파 fs인 두 신호를 링(ring)변조시켰을 때 출력 주파수 성분으로 가장 적합한 것은?
fc + fs
fc - fs
fc ± fs
2(fc ± fs)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
발진주파수 범위가 가장 넓은 것은?
LC발진기
RC발진기
수정발진기
음차발진기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
플립플롭이라고도 하며, 데이터 기억소자로 많이 사용되는 것은?
시미트 트리거
비안정 멀티바이브레이터
단안정 멀티바이브레이터
쌍안정 멀티바이브레이터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
반송파 전력이 20[kw]일 때 변조율 70[%]로 변조 하였을 경우 피변조파 전력(P) 및 상측파 전력(Pu)은 각 각 몇 [kw] 인가?
P=24.9, Pu=2.45
P=15.9, Pu=20.7
P=24.0, Pu=24.5
P=17.6, Pu=4.91
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
8진수 37.54를 16진수로 변환하면?
1F.A
1F.A4
1F.B4
1F.B
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
컴퓨터 회로에서 bus line을 사용하는 가장 큰 목적은?
정확한 전송
속도 향상
레지스터 수의 축소
결합선 수의 축소
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 순서 논리 회로에 해당되는 것은?
반가산기(half adder)
부호기(encoder)
플립플롭(flip-flop)
멀티플렉서(multiplexer)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
명령부의 오퍼랜드(Operand) 자체가 실제 그 데이터인 번지지정 방식은?
direct address
immediate address
indirect address
relative address
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 회로는 직렬가산기이다. 입력 A=10, B=11을 입력할 때 합 S의 값은?
100
101
110
111
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 C 언어 프로그램 형식과 관계가 없는 것은?
인터프리터 방식을 사용한다.
"/*" 와 "*/" 을 이용하여 주석을 나타낸다.
프로그램내의 명령은 ;(세미콜론)으로 구분된다.
모든 프로그램은 main 함수로부터 실행이 시작된다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 객체지향언어에 해당하지 않은 것은?
기계어
비주얼 C++
델파이(Delphi)
자바(JAVA)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
레지스터와 유사하게 동작하는 임시 저장장소로써 유사 기능을 하며 다음 실행할 명령어의 주소를 기억하는 기능을 하는 것은?
레지스터
프로그램 카운터
기억장치
플립플롭
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 디스크의 설명으로 옳은 것은?
sequential access만 가능하다.
random access만 가능하다.
주로 sequential access를 많이 한다.
주로 random access를 많이 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중에서 일반적으로 가장 적은 Bit로 표현 가능한 데이터는?
영상 데이터
문자 데이터
숫자 데이터
논리 데이터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자는?
ROM
RAM
SRAM
DRAM
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
컴퓨터를 구성하는 요소를 크게 2부분으로 분류하면?
중앙처리장치와 입출력장치
연산장치와 제어장치
중앙처리장치와 보조기억장치
주기억장치와 보조기억장치
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
어떤 전류의 기본파 진폭이 50[mA], 제2고조파 진폭이 4[mA], 제3고조파 진폭이 3[mA]라면 이 전류의 왜형률은?
5[%]
10[%]
15[%]
20[%]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 헤이 브리지로 측정할 수 있는 것은?
절연 저항
자기 인덕턴스
상호 인덕턴스
임피던스
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 가장 높은 주파수를 측정할 수 있는 계기는?
동축형 주파수계
흡수형 주파수계
헤테로다인 주파수계
전력계형 주파수계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
스위프 발진기의 발진 주파수 소인에 사용되는 전압 파형으로 옳은 것은?
사인파
톱니파
구형파
펄스파
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 흡수형 주파수계의 구성으로 필요하지 않는 것은?
발진기
검파기
직류 전류계
공진회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
Q-미터를 사용하여 측정하는 데 적당하지 않은 것은?
절연저항
코일의 실효저항
코일의 분포용량
콘덴서의 정전용량
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 휘스톤 브리지법에 해당하는 측정법은?
편위법
영위법
직편법
반경사법
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
동축케이블로 전달되는 초단파대의 전력측정에 사용되는 전력계로서 방향성 결합기를 내장하고 있는 것은?
의사부하법 전력계
볼로미터 전력계
C-C형 전력계
C-M형 전력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
디지털전압계에서 고주파 신호의 경우 변화가 너무 빨라서 정확한 변환이 불가능한 경우 A/D 변환기와 같이 사용되는 회로는?
파형 정형회로
샘플 홀드회로
게이트 제어회로
D/A 컨버터회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지시계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?
스프링 제어
중력 제어
전기적 제어
맴돌이 전류 제어
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

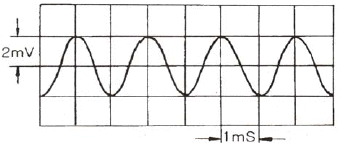

다음 그림은 오실로스코프 상에 나타난 정현파이다. 주파수는 몇 [Hz] 인가?
500[Hz]
1000[Hz]
5[Hz]
1[Hz]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자동평형 계기의 구성요소가 아닌 것은?
미끄럼줄 저항
DC-AC 변환회로
함수 발생기
서보 모터
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
오디오 시스템(Audio System)에서 잡음에 대하여 가장 영향을 많이 받는 부분은?
등화 증폭기
저주파 증폭기
전력 증폭기
주출력 증폭기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
초음파 가습기의 원리는 초음파의 어떤 것을 이용한 것인가?
소나
펠티어효과
회절작용
캐비테이션
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
센서의 명명법에서 X형 센서로 표시하지 않는 것은?
변위 센서
속도 센서
열 센서
반도체형 가스 센서
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
그림과 같은 수상관 회로에서 콘덴서 C가 단락되었을 때의 고장 증상은?
라스터는 나오나 화면이 나오지 않는다.
라스터가 나오지 않는다.
밝아진 채로 어두워지지 않는다.
수평, 수직 동기가 불안정하다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
제어요소의 동작 중 연속동작이 아닌 것은?
D동작
P+D동작
P+I동작
ON-OFF동작
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기녹음기에서 테이프를 일정한 속도로 구동시키기 위한 금속 롤러는?
핀치 롤러
캡스턴 롤러
릴축
아이들러
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 TV 수신 안테나가 아닌 것은?
반파장 다이폴 안테나
폴디드(foded) 안테나
야기(yagi) 안테나
비월 안테나
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 음압의 단위는?
[N/C]
[kcal]
[μ bar]
[Neper]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
재생 헤드의 특성 중 자기 테이프가 헤드에 밀착하지 않고 간격이 있기 때문에 생기는 손실은?
스페이싱 손실
경사에 의한 손실
두께 손실
각도 손실
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 유도가열법을 적용시킬 수 있는 것은?
목재
유리
고무
금속
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
자기 녹음기의 자기헤드에 대한 특성으로 옳지 않은 것은?
자기헤드의 임피던스는 유도성이다.
주파수에 비례하여 임피던스가 감소한다.
높은 주파수에서는 헤드에 흐르는 전류가 감소하여 특성이 나빠진다.
녹음할 때는 주파수가 변하더라도 전류가 일정하도록 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 전장 발광 장치의 설명으로 옳지 않은 것은?
형광체의 미소한 결정을 유전체와 혼합하여 여기에 높은 직류전압을 가하면 지속적으로 발광한다.
전극으로부터 전자나 정공이 직접 결정에 유입되지 않는다.
반도체의 성질을 가지고 있는 물질(형광체를 포함)에 전장을 가하면 발광현상이 생긴다.
발광은 결정 내부의 인가전압에 따라 높은 전장이 유기되어서 생기므로 고유형 EL이라 한다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
수신기에서 주파수 다이버시티(frequency diversity) 사용의 주된 목적은?
페이딩(fading) 방지
주파수 편이 방지
S/N저하 방지
이득저하 방지
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
주파수 변별기의 주된 사용 목적은?
다중 통신에서 누화를 방지하기 위하여
FM파에서 원래의 신호파를 꺼내기 위하여
자동적으로 발진주파수를 제어하기 위하여
외래잡음에 의해 생긴 진폭변조파를 제거하기 위하여
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 중 서보기구에 사용되지 않는 것은?
단상전동기
리졸버
차동변압기
싱크로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
흑백 방송은 정상이나 컬러 방송 수신시 색이 전혀 안나온다면 조사 할 요소는?
제2영상 증폭회로
X 복조 회로
컨버전스 회로
컬러 킬러 회로
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
라디오존데의 주된 측정으로 옳지 않은 것은?
온도 측정
습도 측정
기압 측정
주파수 측정
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
항공기나 선박이 전파를 이용하여 자기 위치를 탐지할 때 무지향성 비컨 방식이나 호밍 비컨 방식을 이용하는 방법은?
쌍곡선 항법
ρ-θ 항법
방사상 항법[1]
방사상 항법[2]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
포마드, 크림 등의 화장품이나 도료의 제조에 이용되는 초음파는 어떤 작용을 응용한 것인가?
소나 작용
응집 작용
확산 작용
분산 에멀션화 작용
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
다음 그림은 자동제어 검출부의 구성을 나타낸 것이다. ㉡에 해당하는 것은?
검출기
조절기
전송기
되먹임기
