전기설비 해설 페이지

전기설비

    1

    전기설비

    저압 네트워크 방식 특징

    - 무정전 공급이 가능하여 공급 신뢰도가 높다.

    - 플리커 현상이 적고, 전압변동률이 작다

    - 전력손실이 감소된다.

    - 기기의 이용률이 향상된다.

    2

    전기설비

    저압 뱅킹 방식 특징

    - 변압기의 공급 전력을 서로 융통시킴으로써 변압기 용량을 저감할 수 있다.

    - 전압 변동 및 전력 손실이 경감한다.

    - 부하의 증가에 대응할 수 있는 탄력성이 향상된다.

    - 고장 보호 방식이 적당할 때 공급 신뢰도는 향상된다.

    3

    전기설비

    케이블트렁킹시스템 공사방법

    - 합성수지몰드공사, 금속몰드공사, 금속트렁킹공사

    4

    전기설비

    계측장비의 권장 교정 주기

    모두 1년

    5

    전기설비

    합성수지관공사 시설 장소

    모두 가능

    6

    전기설비

    관로식 시설 깊이

    - 1.0[m] (중량물의 압력을 받을 우려가 없는 곳: 0.6[m]

    7

    전기설비

    직접 매설식 시설 깊이

    1.0[m]

    8

    전기설비

    절연저항 값

    - SELV 및 PELV:

    - FELV, 500[V] 이하:

    - 500[V] 초과:

    - SELV 및 PELV: 0.5[MΩ]

    - FELV, 500[V] 이하: 1.0[MΩ]

    - 500[V] 초과: 1.0[MΩ]

    9

    전기설비

    저압 케이블의 종류 3가지

    - 클로로프렌외장케이블, 비닐외장케이블, 폴리에틸렌외장케이블

    10

    전기설비

    1회선 수전방식 특징

    - 제일 간단하고 신뢰도는 낮지만 용도에 따라서는 경제적이다.

    11

    전기설비

    관등회로의 배선할 때 전선과 조영재의 이격거리

    - 6000[V] 이하:

    - 6000[V] 초과 9000[V] 이하:

    - 9000[V] 초과:

    - 6000[V] 이하: 2[cm]이상

    - 6000[V] 초과 9000[V] 이하: 3[cm]이상

    - 9000[V] 초과: 4[cm]

    12

    전기설비

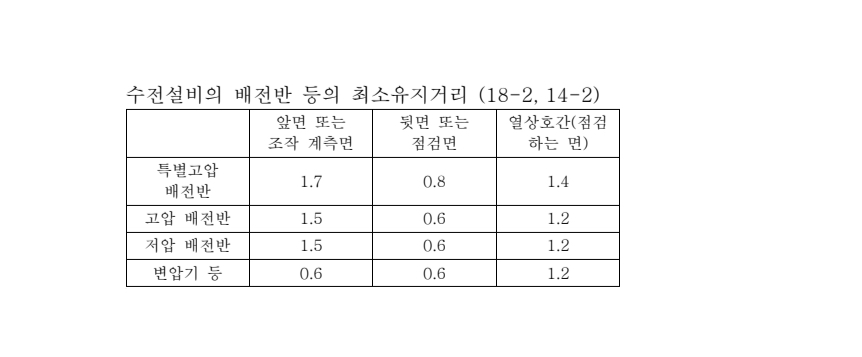

    수전설비의 배전반 등의 최소유지거리

    (단위: m)

    문제이미지
    Preview

    13

    전기설비

    - ACSR:

    - CNCV-W:

    - FR CNCO-W:

    - LPS:

    - VCT:


    - ACSR: 강심 알루미늄 연선

    - CNCV-W: 동심 중성선 수밀형 전력케이블

    - FR CNCO-W: 동심 중성선 수밀형 저독성 난연 전력케이블

    - LPS: 300/500[V] 연질 비닐시스 케이블

    - VCT: 0.6/1[kV] 비닐절연 비닐캡타이어 케이블

    14

    전기설비

    - NRI(70):

    - NFI(70):

    - NRI(70):

    - 300/500[V] 기기 배선용 단심 비닐절연전선(70[℃])

    - NFI(70):

    - 300/500[V] 기기 배선용 유연성 단심 비닐절연전선(70[℃])

    15

    전기설비

    450/750[V] HFIO:

    0.6/1[kV] PNCT



    450/750[V] HFIO:

    - 450/750[V] 저독성 난연 폴리올레핀 절연전선

    0.6/1[kV] PNCT

    - 0.6/1[kV] 고무절연 클로로프렌 캡타이어 케이블



    16

    전기설비

    VV:

    DV:

    CV:

    OW:

    NV:

    VV: 0.6/1[KV] 비닐절연 비닐시스케이블

    DV: 인입용 비닐절연전선

    CV1: 0.6/1[KV] 가교 폴리에틸렌 절연 비닐 시스 케이블

    OW: 옥외용 비닐 절연 전선

    NV: 비닐 절연 네온 전선

    17

    전기설비

    발전기실의 위치선정 시 고려해야 하는 사항 4가지

    - 엔진기초는 건물기초와 관계없는 장소로 할 것

    - 발전기의 보수 점검 등이 용이 하도록 충분한 면적 및 층고를 확보 할 것

    - 급 · 배기가 잘 되는 장소 일 것

    - 엔진 및 배기관의 소음, 진동이 주위에 영향을 미치지 않는 장소일 것

    18

    전기설비

    폐쇄형 수배전반의 특징과 장점 3가지

    - 특징:

    수전설비를 구성하는 기기를 단위 폐쇄 배전반이라는 금속제 외함에 설치하여 수전설비를 구성한것


    장점

    - 안전성이 높다.

    - 증설 및 보수가 쉽다.

    - 현지 공사시간 단축 가능

    19

    전기설비

    고압회로의 단락전류 억제 대책

    - 계통분할방식, 직류연계

    20

    전기설비

    저압회로의 단락전류 억제 대책

    - 고 임피던스 기기의 채용, 한류 리액터 채용, 계통연계기 채용

    21

    전기설비

    400V이하 배선방법

    금속관 공사, 합성 수지관 공사(CD관 제외), 비닐피복 2종 가요전선관 공사, 케이블 공사

    22

    전기설비

    인체감전보호용 누전차단기의 정격감도전류와 동작시간은?

    - 15[mA]이하, 0.03초 이내

    23

    전기설비

    소세력 회로의 정의와 최대 사용전압과 최대 사용전류를 구분하여 쓰시오.

    - 정의: 전자개폐기의 조작회로 또는 초인벨, 경보벨 등에 접속하는 전로로서 최대 사용전압이 60[V]이하인 것.

    - 최대 사용 전압                         최대사용전류

     15[V] 이하                   5[A]이하

    15[V] 초과 30[V] 이하 3[A]이하

    30[V] 초과 60[V]이하  1.5[A]이하

    24

    전기설비

    지중함의 시설기준 3가지

    지중함은 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것

    - 지중함은 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것

    - 지중함의 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것

    25

    전기설비

    금속관 배선의 교류 회로에서 1회로의 전선 전부를 동일 관내에 넣는 것을 원칙으로 하는 이유는?

    - 전자적 불평형을 방지하기 위하여

    26

    전기설비

    변전소의 주요기능 4가지

    - 전압의 변성과 조정

    - 전력의 집중과 배분

    - 전력 조류의 제어

    - 송배전선로 및 변전소의 보호

    27

    전기설비

    전기설비의 보수점검작업의 점검 후에 실시하여야 하는 유의사항 3가지를 쓰시오.

    - 접지도체의 제거

    - 최종확인

    - 점검의 기록

    28

    전기설비

    전선의 굵기를 선정하고자 할 때 고려하여야 할 사항을 3가지만 쓰시오.

    - 허용전류, 전압강하, 기계적 강도

    29

    전기설비

    이도가 너무 크거나 너무 작을 시 전선로에 미치는 영향 4가지

    - 이도의 대소는 지지물의 높이를 좌우한다

    - 이도가 너무 크면 전선은 그만큼 좌우로 크게 진동해서 다른 상의 전선에 접촉하거나 수목에 접촉해서 위험을 준다

    - 이도가 너무 크면 도로, 철도, 통신선 등의 횡단 장소에서는 이들과 접촉될 위험이 있다.

    - 이도가 너무 작으면 그와 반비례해서 전선의 장력이 증가하여 심할 경우에는 전선이 단선되기도 한다.

    30

    전기설비

    간선, 단락전류, 사용전압, 분기회로에 대해 정의를 쓰시오.

    - 간선: 인입구에서 분기과전류차단기에 이르는 배선으로서 분기회로의 분기점에서 전원측 부분을 말한다.

    - 단락전류: 전로의 선간이 임피던스가 적은 상태로 접촉되었을 경우에 그 부분을 통하여 흐는 큰 전류를 말한다.

    - 사용전압: 보통의 사용전압에서 그 회로에 가하여지는 선간전압을 말한다.

    - 분기회로: 간선에서 분기하여 분기과전류차단기를 거쳐서 부하에 이르는 사이의 배선을 말한다.

    31

    전기설비

    변전소 정의

    - 전송 받은 전기를 변압기, 발전기, 정류기, 변류기 그 밖의 기계기기로 변성하는 곳으로 변성한 전기를 다시 전송하는 곳

    32

    전기설비

    개폐소 정의

    - 전로를 개폐하는 곳으로 발전소, 변전소, 수용장소 이외의 곳

    33

    전기설비

    급전소 정의

    - 전력계통의 운용에 관한 지시 및 급전조작을 하는 곳

    34

    전기설비

    저압 가공인입선이 도로를 횡단하는 경우 노면상 높이는 몇 [m] 이상인가?

    - 5[m]

    35

    전기설비

    저압 가공인입선이 철도 또는 궤도를 횡단하는 경우에 노면상 높이는 몇 [m] 이상인가?

    6.5[m]

    36

    전기설비

    고압가공인입선의 높이

    (도로, 철도 또는 레일면, 횡단보도교, 상기 이외의 지표상, 해당전선의 아래쪽에 위험하다는 표시를 할 때)

    - 도로의 노면상: 6[m]

    - 철도 또는 레일면상: 6.5[m]

    - 횡단보도교의 노면상: 3.5[m]

    - 상기 이외의 지표상: 5[m]

    - 공장구내 등에서 해당전선의 아래쪽에 위험하다는 표시를 할 때의 지표상: 3.5[m]

    37

    전기설비

    우리나라 계통의 공칭전압에 따른 정격전압

    (22.9, 154, 345, 765)

    - 22.9[kV]: 25.8[kV]

    - 154[kV]: 170[kV]

    - 345[kV]: 362[kV]

    - 765[kV]: 800[kV]

    38

    전기설비

    전기방식용 전원장치는 (  ), (  ), (  ), (  )로 구성되며 전기방식회로의 최대 사용전압은 직류 (  )[V] 이하이다.

    - 절연변압기, 정류기, 개폐기, 과전류차단기

    - 60[V]

    39

    전기설비

    전력선과 통신선과의 상호 인덕턴스에 의해 발생하는 것

    전자유도장해

    40

    전기설비

    전력선과 통신선과의 상호 정전용량에 의해 발생하는 것

    - 정전유도장해

    41

    전기설비

    양자에 의한 영향도 있지만, 상용주파수보다 높은 고조파의 유도에 의한 잡음 장해

    - 고조파 유도장해

    42

    전기설비

    전선로를 대표하는 선간전압을 말하고, 그 계통의 송전전압을 나타낸다

    공칭전압

    43

    전기설비

    전선로에 통상 발생하는 최고의 선간전압으로써 염해 대책, 1선 지락 고장 시 등 내부이상전압, 코로나현상, 전자유도전압의 표준이 되는 전압이다.

    - 계통최고전압

    44

    전기설비

    표준전압 또는 표준주파수에 대한 허용오차

    (110V, 220V, 380V, 60Hz)

    110볼트: 110볼트의 상하로 6볼트 이내

    - 220볼트: 220볼트의 상하로 13볼트 이내

    - 380볼트: 380볼트의 상하로 38볼트 이내

    - 60헤르츠: 60헤르츠 상하로 0.2헤르츠 이내

    45

    전기설비

    계측기 측정방법

    - 변압기의 절연저항:

    - 검류계의 내부저항:

    - 전해액의 저항:

    - 배전선의 전류:

    - 접지극 접지저항:

    - 변압기의 절연저항: 절연저항계 또는 메거

    - 검류계의 내부저항: 휘스톤 브리지

    - 전해액의 저항: 콜라우시 브리지

    - 배전선의 전류: 후크온 메타

    - 접지극 접지저항: 접지저항계

    46

    전기설비

    전압강하 값

    저압 일때의 조명, 기타

    고압 이상 일 때의 조명, 기타

    - 저압 / 조명: 3%, 기타: 5%

    - 고압 이상 / 조명: 6%, 기타: 8%

    47

    전기설비

    연가의 효과 2가지

    -     통신선에 대한 유도장해 경감

    -     소호리액터 접지시 직렬공진에 의한 이상전압 상승방지

    48

    전기설비

    풍력발전 시스템의 특징 4가지

    -     무공해 청정에너지이다.

    -     운전 및 유지비용이 절감된다.

    -     풍력발전소 부지를 효율적으로 이용할 수 있다.

    -     화석연료를 대신하여 에너지원의 고갈에 대비할 수 있다.

    49

    전기설비

    승압(3kv -> 6kv)의 장단점

    장점

    -     전력손실이 75[%] 감소된다.

    -     전압 강하율 및 전압 변동률이 75[%] 경감된다.

    -     공급 전력이 4배 증대된다.

    단점

    -     변압기, 차단기 등의 절연 레벨이 높아지므로 기기가 비싸진다.

    -     전선로, 애자 등의 절연 레벨이 높아지므로 건설비가 많이 된다.

    50

    전기설비

    선 색

    L1상: 갈색

    L2상: 흑색

    L3상: 회색

    N상: 청색

    보호도체: 녹색-노란색

    51

    전기설비

    빈칸채우기

    6600[V] 전로에 사용하는 다심케이블은 최대사용전압의 ( 1 )배의 시험전압을 심선 상호 및 심선과 ( 2 ) 사이에 연속해서 ( 3 ) 분간 가 하여 절연내력을 시험했을 때 이에 견디어야 한다.


    비방향성의 고압지락 계전장치는 전류에 의하여 동작한다. 따라서 수용가 구내에 선로의 길이가 긴 고압케이블을 사용하고 대지와의 사이의 ( 4 )이 크면 ( 5 )측 지락사고에 의해 불필요한 동작을 하는 경우가 있다.

    -     1: 1.5배

    -     2: 대지

    -     3: 10

    -     4: 정전용량

    -     5: 저압

    52

    전기설비

    금속덕트에 넣는 저압 전선의 단면적은 금속 덕트 내부 단면적의 몇[%] 이하가 되도록 해야 하는가?

    -     20[%] 이하

    53

    전기설비

    버스덕트 종류 5가지

    -     피더 버스덕트

    -     익스팬션 버스덕트

    -     탭붙이 버스덕트

    -     트랜지포지션 버스덕트

    -     플러그인 버스덕트

    54

    전기설비

    동작 시에 아크가 생기는 것은 목재의 벽 또는 천장 기타의 가연성 물체로부터 얼마 이상 떼어놓아야 하는가?

    -     고압용의 것: 1[m]

    -     특고압용의 것: 2[m]

    55

    전기설비

    변압기, 선로애자, 개폐기 지지애자, 피뢰기 제한전압의 절연강도 비교

    -     선로애자 > 개폐기 지지애자 > 변압기 > 피뢰기 제한전압
