다음 설명의 ( ) 안에 들어갈 알맞은 내용을 쓰시오.

( )은(는) 베어링과 하우징이 일체형으로 조립된 제품으로, 설치가 간편하고

유지보수가 쉬워 다양한 분야에 널리 사용된다. 특히 자동조심 기능이 있어 설치

오차나 편심 하중을 흡수할 수 있는 장점이 있다.

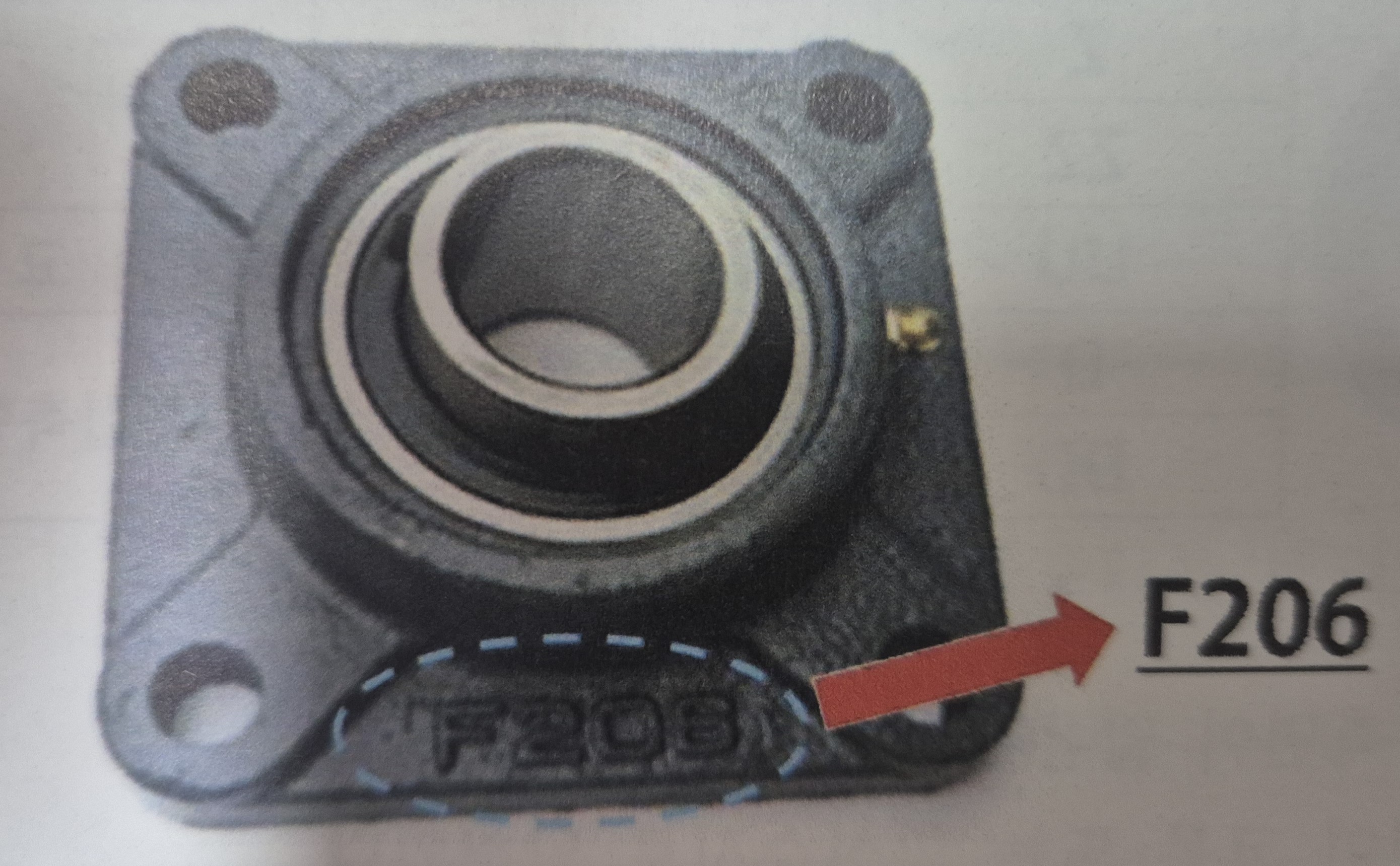

다음 부품에서 F206 표시 중 F가 나타내는 형식 명칭과 안지름을 쓰시오.

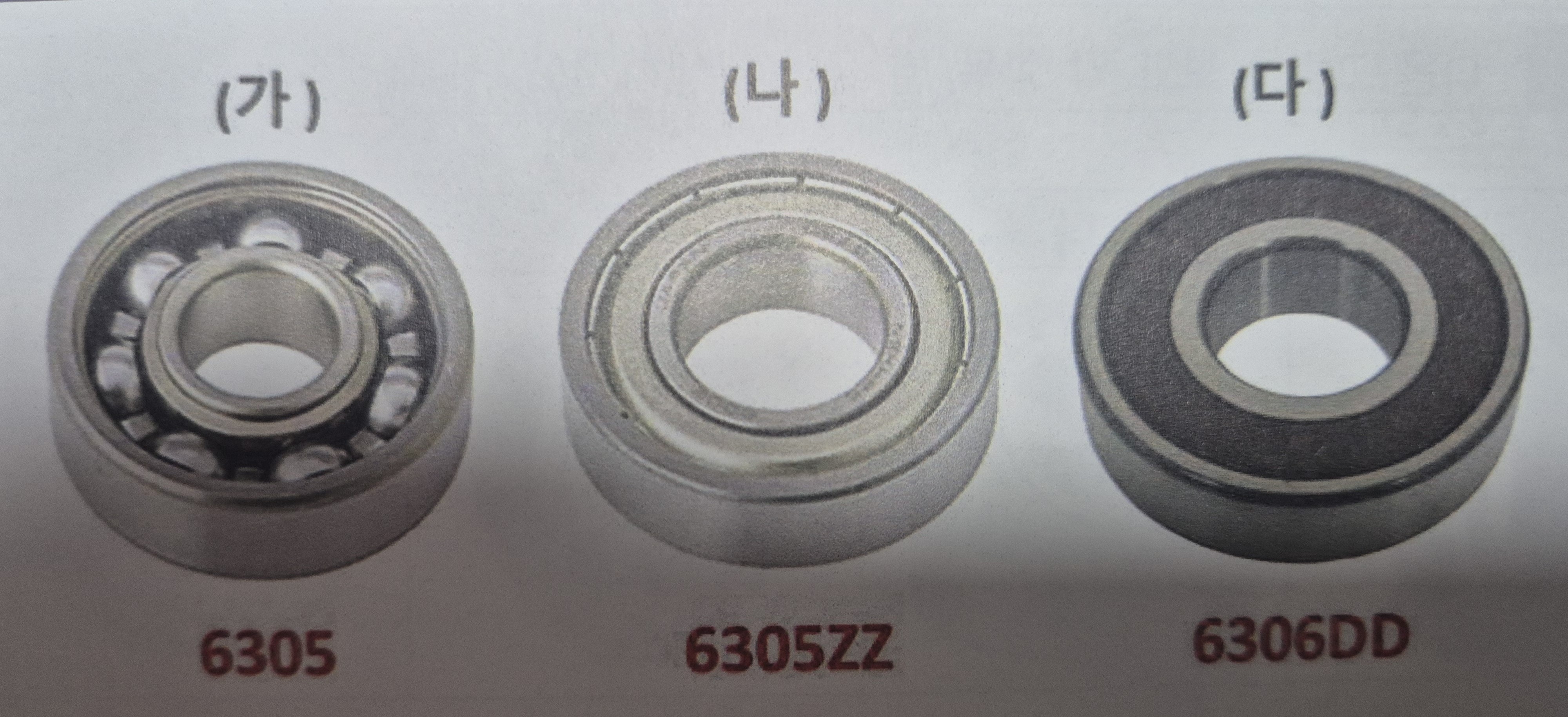

다음 베어링 (가), (나), (다)의 규격 표시에서 보조 기호의 의미를 쓰시오.

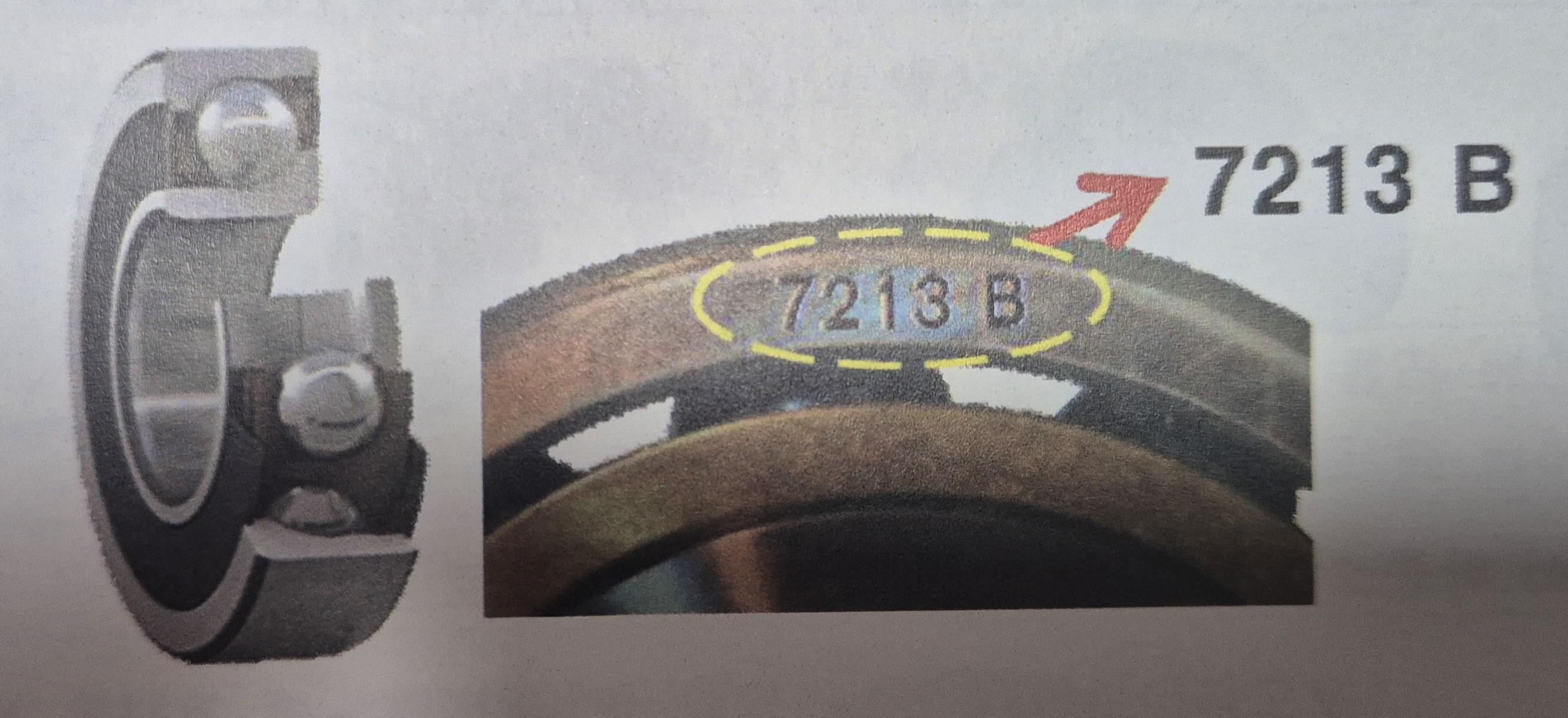

다음의 기계요소 명칭과 안지름은 얼마인지 쓰시오.

레이더얼 하중과 스러스트 하중에 동시에 받을 수 있으며, 주로 공장기계의 주축에 쓰이는 베어링의 명칭을 쓰시오.

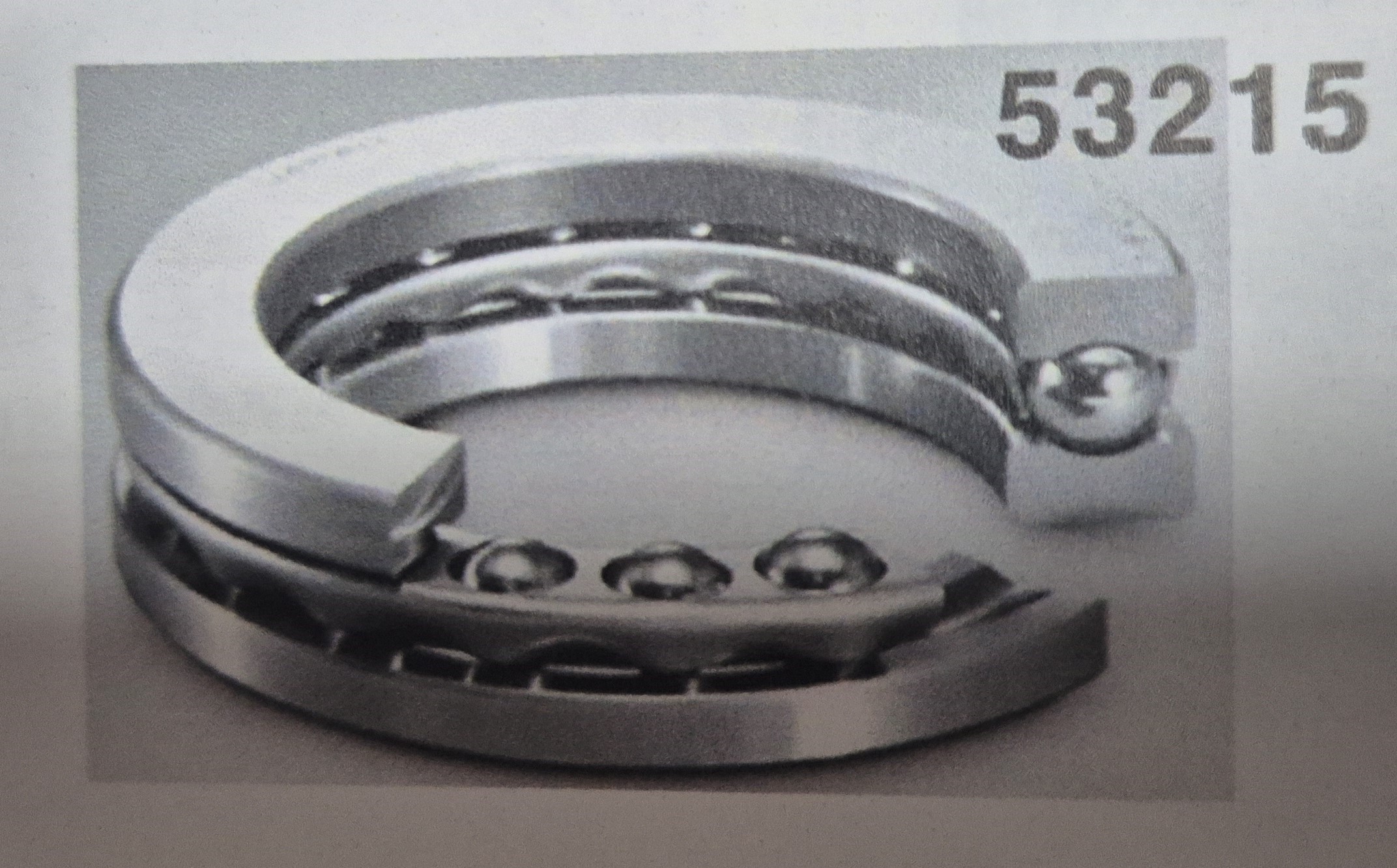

다음의 베어링 종류와 안지름은 얼마인지 쓰시오.

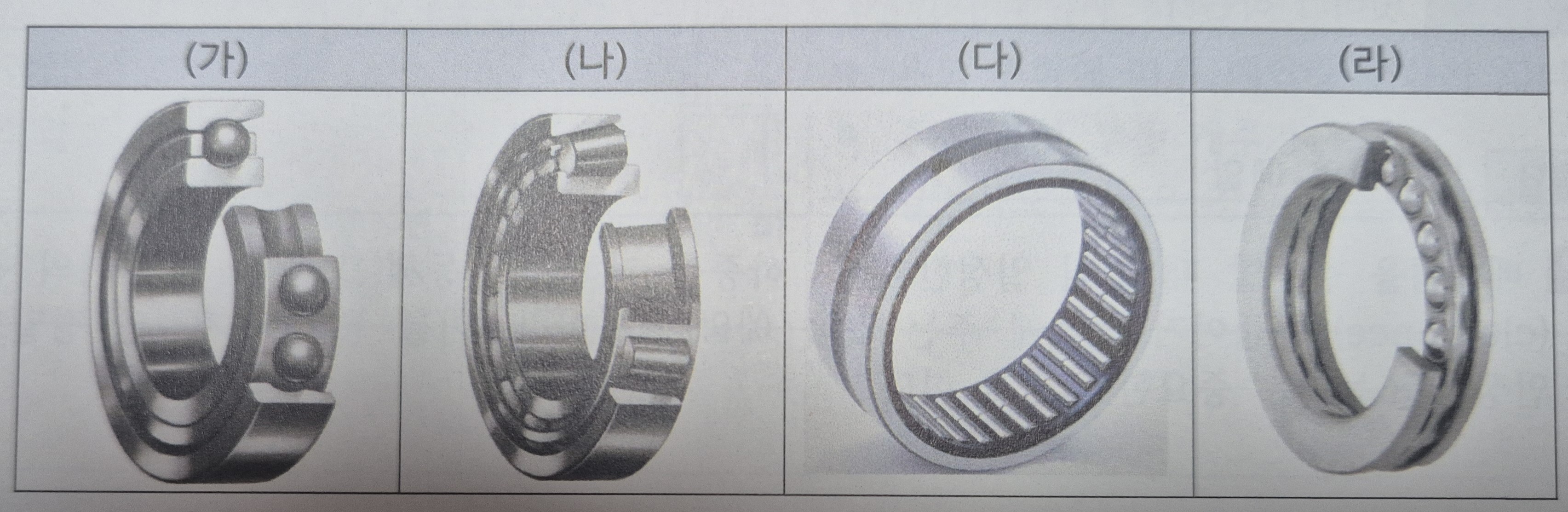

다음의 베어링 종류를 보고 물음에 답하시오.

7-1 베어링 (가), (나), (다), (라)의 명칭을 쓰시오.

7-2 위 베어링 종류 중 축 방향 하중을 받는 곳에 쓰일 수 있는 것을 모두 골라 그 기호를 쓰시오.

일반 볼 베어링에서 궤도륜과 전동체 사이에 음(-)의 클리어런스를 주는것을 무엇이라 하는가?

다음 <보기>에서 설명하는 작업의 명칭을 쓰시오.

<보기>

베어링을 설치할 때 두 개의 베어링 사이에 간격 조정용 심(shim)을 넣거나 일정치수의 스페어서를 사용하여 측 방향의 상대 위치를 조정하여 예압을 부하하는 방법

베어링에 과도한 예압을 가했을 때 발생할 수 있는 현상에 대하여 2가지를 쓰시오.

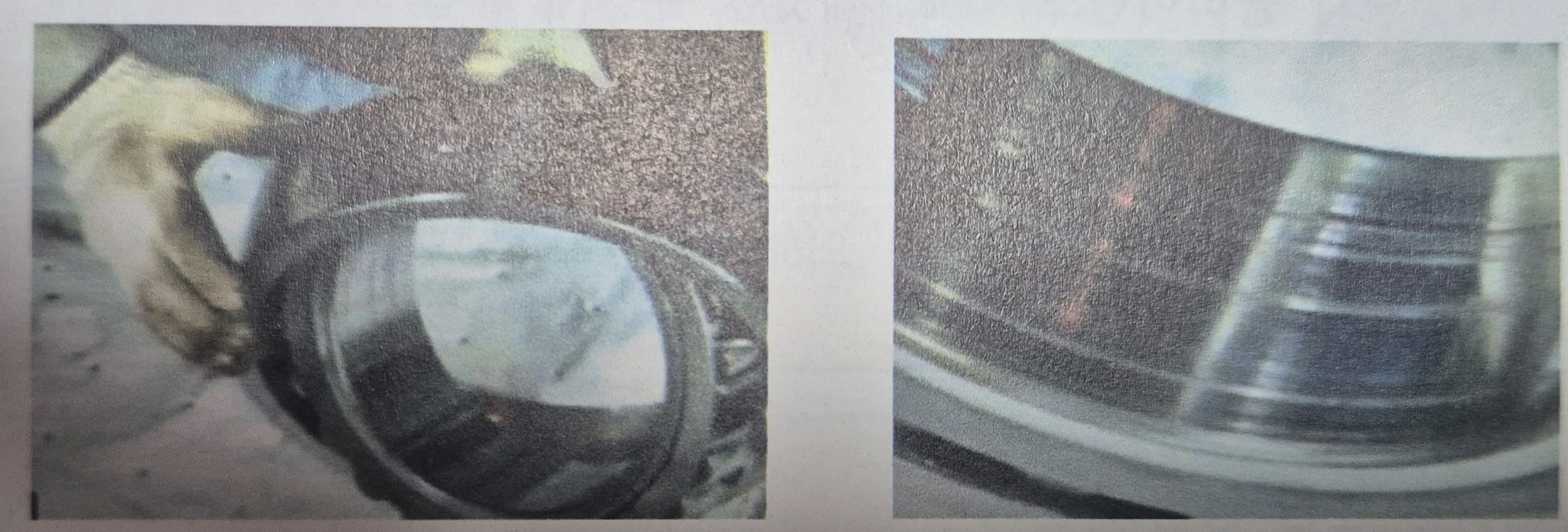

다음 그림과 같은 결함의 명칭과 발생 원인을 쓰시오.

다음 설명이 나타내는 베어링의 결함 현상을 쓰시오.

베어링의 내륜과 축, 또는 외륜과 하우징 사이의 끼워맞춤이 헐거울 경우,베어링 내륜과 축, 또는 베어링 외륜과 하우징 내면 사이 틈새에 미끄럼이

생겨 이로 인한 마모, 금속 간 직접 접촉 등이 발생하여 반짝이는 굵힌 흔적

을 나타낸다.

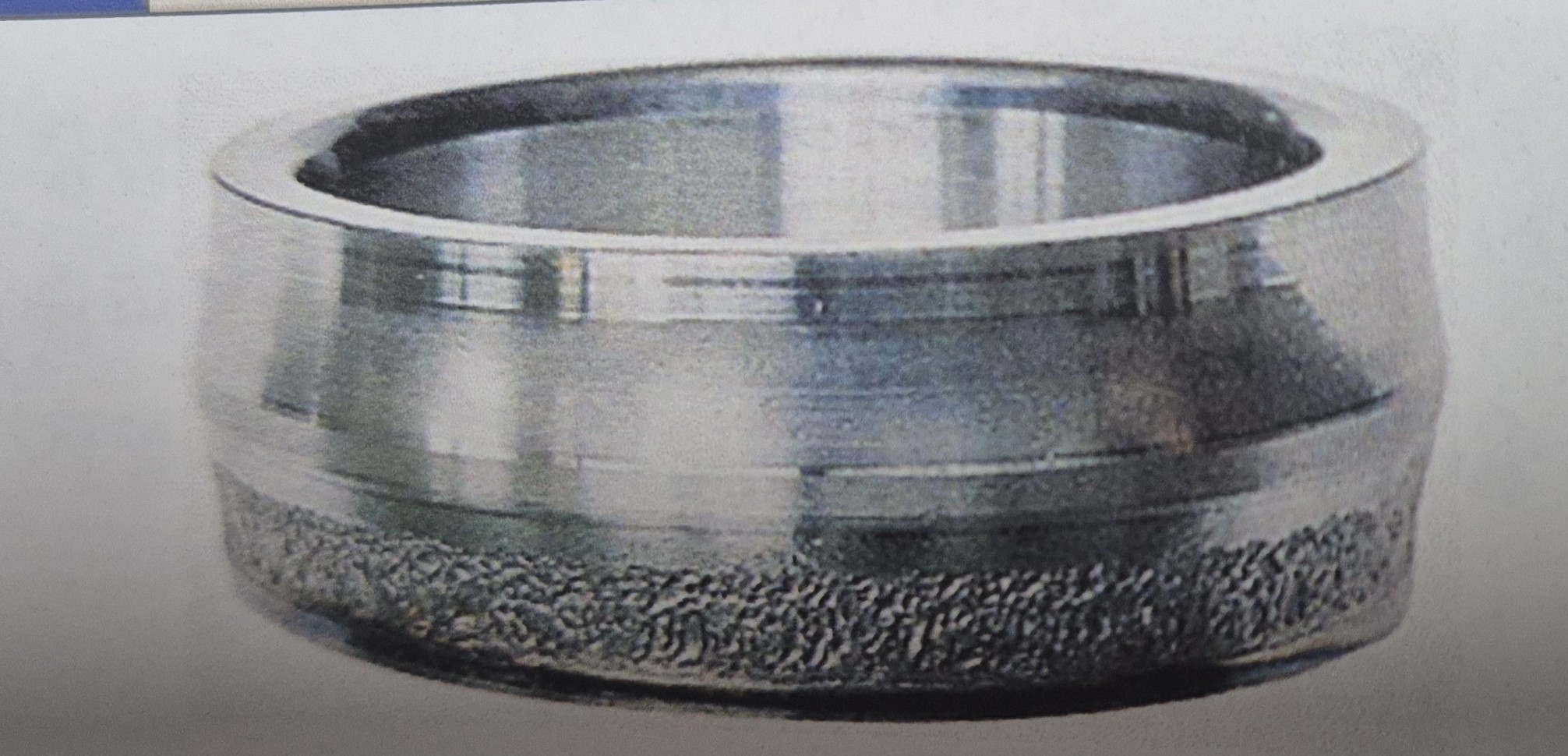

다음 그림과 같은 결함이 발생된 원인을 쓰시오.

자동조심 롤러 베어링의 내륜 궤도면의 한쪽 열에만 발생한 원주 전체 플레이킹

베어링의 클리어런스 과소, 윤활 불량, 설치 불량 등으로 궤도면, 전동체, 턱 면이 변색되고 연화되는 베어링의 손상을 무엇이라 하는가?

베어링에 전류가 흘러 스파크에 의해 용용되어 궤도면에 요철이 생기는 베어링 손상의 명칭과 대책을 쓰시오.

축을 받쳐줄 뿐만 아니라 축의 회전을 원활하게 하는 기계요소의 명칭을 쓰시오.

길이에 비해 지름이 매우 작은 롤러(지름 2~5mm)를 사용한 베어링으로 일반적인 베어링보다 작은공간에서 높은 하중을 지지하여 전동 하는 데 적합한 베어링의 명칭을 쓰시오.

회전 축에 베어링을 조립할 때 바람직한 베어링의 조립 방법 2가지를 쓰시오.

일반 볼 베어링에 음(-)의 클리어런스를 주는것을 무엇이라 하는가?

두 개의 베어링을 정면 조합이나 배면 조합으로 사용할 때 내륜과 외륜사이에 스프링을 삽입하여 운전 붕 하중의 변화에도 베어링에 일정한 클리어런스가 유지되도록 하는 것을 무엇이라 하는가?

베어링 조립 후 윤활유가 새어 나오는 것을 방지하고 먼지나 다른 오물이 들어가는 것을 방지해 주는 목적으로 조립하는 기계 요소의 명칭을 쓰시오.

구동 장치에서 베어링이 원인이 되어 진동이 발생하여 베어링을 교체하였다. 그 원인 중 1가지를 쓰시오.

베어링을 분해 검사를 하지 않고 운전 중 고장을 식별하는 방법 3가지를 쓰시오.

베어링 중에서 축 방향 하중만 받을 수 있는 볼 베어링의 명칭을 쓰시오.

롤링 베어링 호칭 번호가 '6026 P6'일 때 안지름의 값은 몇 mm인가?

베어링의 호칭 번호에서 구름 베어링의 안지름이 25mm일 때 실제 안지름 대신에 표시하는 안지름 번호를 쓰시오.

케이지 니들 베어링의 특징 4가지를 쓰시오.

베어링이 저널 부와 직접 적촉하며 회전하기 때문에 구름 베어링보다 마찰 저항이 크지만 하중을 지지하는 능력은 구름 베어링보다 큰 것은 무슨 베어링인가?

윤활유를 공급할 수 없는 조건 하의 슬라이딩에 사용하며, 베어링 자체 내에 윤활유를 보유하고 베어링 내부에서 표면으로 나오는 기름에 의해 유막을 형성하는 베어링의 명칭은 무엇인가?
