2023_시공_(4회(1~15), 2회(16~32), 1회(33~) 해설 페이지
지하연속벽(Slurry wall) 공법에 사용되는 안정액의 사용목적 2가지
1. 지하수위 유입 차단
2. 공벽의 붕괴 방지
<해설>
슬러리월(slurry wall) = 지하에 깊은 벽을 만들 때, 흙이 무너지지 않게 슬러리액을 채워가면서 만드는 지중 연속벽이야.
안정액이 안정하게 만드는 건 = 파놓은 구멍의 흙벽, 즉 굴착면
파낸 흙 안에 안정액을 채워두면 안정액이 옆 흙을 밀어줘서 흙벽이 버팀.
다음 유리를 설명하시오
1) 접합 유리
2) 로이 유리
1. 접합유리: 두 장의 판유리 사이에 합성수지를 붙인 것으로 파손 시 파편이 비산하지 않도록 만든 유리
2. 로이유리: 적외선 반사율이 높은 금속막으로 코팅된 유리로서 가시광선의 투과율이 높고 열선 투과율이 낮은 에너지 절약형 유리
다음이 설명하는 지급방식을 쓰시오.
건축주와 시공자가 공사실비를 확인 정산하고 정해진 보수율에 따라 시공자에게 지급하는 방식
실비정산 보수가산식
다음 용어를 설명하시오
1) 물시멘트비:
2) 물결합재비:
1. 모르타르 또는 콘트리트에 포험된 시멘트풀 중의 시멘트에 대한 물의 중량백분율
2. 모르타르 또는 콘트리트에 포험된 시멘트풀 중의 결합재에 대한 물의 중량백분율
페이퍼조인트 도급방식에 대하여 서술
서류상으로는 공동도급 형태이지만, 실제로는 한 회사가 공사를 주도적으로 진행하고 다른 회사는 하도급 형태 또는 단순한 이익배당에만 관여하는 공사도급 형태
목재면 바니시칠 공정의 작업순서 나열
(1) 색올림 (2) 바탕처리 (3) 왁스 문지름 (4) 눈먹임
2 -> 3 -> 1 -> 4
다음은 한중콘크리트에 대한 사항이다. 다음 ( )안의 사항을 완성하시오.
타설일의 일평균기온이 ( ① ) 이하의 동결 위험이 있는 기간에 타설하는 콘크리트를 말하며, 물시멘트비(W/C)는 ( ② ) 이하로 하고 동결 위험을 방지하기 위해 ( ③ )콘크리트를 사용해야 한다.
1. 4°C
2. 60%
3. AE
<해설>
AE제 = 공기연행제야.
콘크리트 안에 아주 작은 공기방울을 일부러 넣어주는 혼화제임.
철골 부재 용접시 이음 및 접합 부위의 용접선이 교차되어 재용접된 부위가 열영향을 받아 취약해지기 때문에 모재에 부채꼴 모양의 모따기를 한 것?
스캘럽
매스 콘크리트의 선행냉각(프리쿨링)방식을 설명하고 사용하는 재료 2가지
1) 선행냉각방식
2) 사용재료 2가지
1. 콘크리트의 재료의 일부 또는 전부를 냉각시켜 콘크리트의 온도를 낮추는 방법
2. 액체질소, 얼음
<해설>
매스 콘크리트는 부피가 커서 시멘트가 수화하면서 생기는 열이 밖으로 잘 빠져나가지 못함.그러면 내부와 표면 온도 차이가 커져서 균열이 생길 수 있음.그래서 처음부터 콘크리트 온도를 낮춰서 타설하는 게 선행냉각이야.
콘크리트의 크리프 현상에 대하여 간략히 설명
하중의 증가없이 일정한 하중이 장기간 작용해 변형이 점차 증가하는 현상
영구 배수공법의 일종으로 쇄석 대신 사용되고, 배수관 또는 양수관으로 물을 흘려 보내기 위해 롤 형태의 보드를 옹벽 뒤에 부착하여 시공하는 배수 자재
드레인보드
다음 용어에 대해 설명하시오
1) 솟음(캠버)
2) 토핑콘크리트
1. 보, 슬래브, 트러스 등에서 정상적 위치 또는 형상으로부터 처짐을 고려하여 들어 올리는 것
2. 콘크리트 바닥 포장 강화를 위한 경화 조성물
<해석>
* 말그대로 바닥을 토핑한다고 생
거푸집의 종류 중 벽체 전용 거푸집 3가지
갱폼/클라이밍폼/셔터링폼
숏콘크리트공법의 정의를 쓰고 그에 대한 장단점 각각 1가지
1) 정의
2) 장점
3) 단점
1. 정의: 모르타르를 압축공기로 분사하여 바르는 뿜칠 콘크리트 공법
2. 장점: 가설공사비 감소 및 시공성 우수
3. 단점: 수축 균열이 발생하기 쉬우며 숙련공 필요
<해설>
숏콘크리트는 거푸집을 거의 안 써도 됨 -> 가설공사비 감소 & 시공성 우수
숏콘크리트는 보통 얇게 뿜어 분사되면서 표면적이 커져서 수분이 빨리 증발하기 쉬움. -> 수축 균열이 발생 & 숙련공 필요

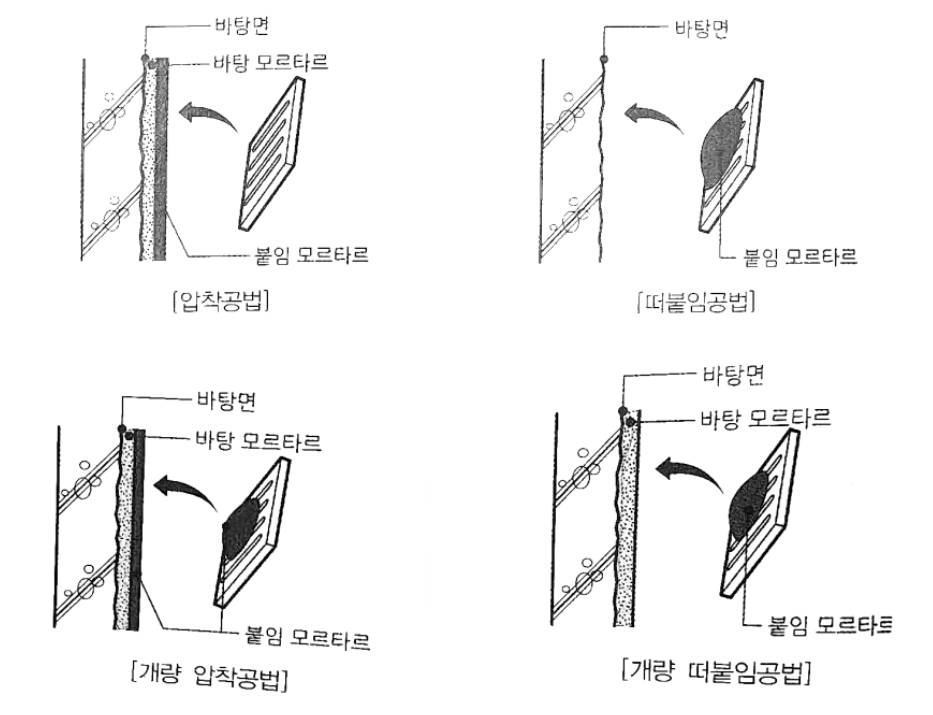

다음이 설명하는 용어를 쓰시오.
(1) 바탕 고르게 마감후 타일 뒷면에 붙임모르타르를 얹어 바탕면에 누르듯이 하여 1매씩 붙이는 방법
(2) 먼저 시공된 모르타르 바탕면에 붙임 모르타르를 도포하고, 몰탈이 부드러운 경우 타일 면에도 같은 몰탈 도포하고 타일을 붙이는 공법
(3) 온도변화, 수분변화, 외력 등에 의하여 건물에 발생되는 변형이 타일에 영향을 적게 미치기 하기위해 바탕면 및 바름층에 설치하는 줄눈
1. 개량떠붙임공법
2. 개량압착붙임
3. 신축줄눈
<해설>
늘어나고 줄어드는 신축(伸縮) 이야.
한자로 보면:
伸 = 펼 신, 늘어나다
縮 = 줄일 축, 줄어들다
연약지반 개량공법 3가지
치환법/다짐법/약액주입법
<해설>
치환공법은 연약지반을 굴착 제거 후 양질의 흙으로 치환하는 공법
콘크리트 헤드에 대하여 간략히 설명
타설된 콘크리트 윗면으로부터 최대 측압면까지의 거리
건물의 부동침하를 방지하기 위해 기초구조부에서 처리할 수 있는 방법 2가지
1. 지하실 설치
2. 복합기초 사용
<해설>
부동침하 = 건물이 균일하게 내려앉는 게 아니라, 부분마다 다르게 내려앉는 것
지하실 설치 -> 건물 하중이 넓은 지하 바닥판과 벽체를 통해 분산됨.
복합기초 사용 -> 여러 기둥의 기초를 하나로 묶어서 받치는 기초, 하중분산
보링 종류 3가지
회전식 보링/수세식 보링/충격식 보링
목공사 시, 방충 및 방부 처리된 목재를 사용해야 하는 경우 2가지
1. 급수시설 주변의 습기가 많은 부분으로 부식 우려가 있는 부분
2. 지반과 맞닿은 부분으로 납작 마루틀의 멍에와 장선 구조
다음이 설명하는 낙찰 제도의 명칭을 쓰시오.
(1) 입찰에서 제시한 가격과 기술능력, 공사경험, 경영상태 등 계약수행능력을 종합 평가하여 낙찰자를 결정하는 방식
(2) 입찰 참가하고자 하는 자에 대하여 수행능력, 입찰가격, 사회적 책임 등을 종합적으로 평가하여 최고득점자를 낙찰자로 결정하는 제도
1. 적격낙찰제도
2. 종합심사낙찰제도

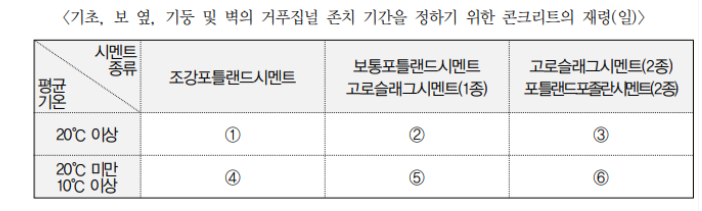

건축공사표준시방서에 따른 거푸집널 존치 기간 중의 평균기온이 10℃ 이상인 경우에 콘크리트의 압축강도 시험을 하지 않고 거푸집을 떼어 낼 수 있는 콘크리트의 재령(일)을 나타낸 표이다. 빈 칸에 알맞은 숫자를 표기하시오.
1. 2일
2. 4일
3. 5일
4. 3일
5. 6일
6. 8일
미장재료 중 기경성과 수경성 재료를 각각 2가지
1) 기경성 미장재료
2) 수경성 미장재료
1. 진흙, 회반죽
2. 시멘트 모르타르, 석고 플라스터

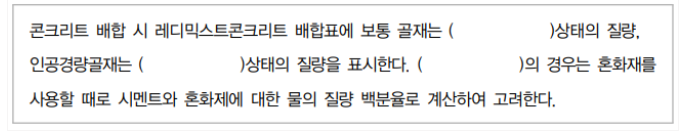

레디믹스트콘크리트 배합에 대한 내용 중 빈칸에 알맞은 용어를 쓰시오.
표면건조포화/절대건조/물-결합재비
<해설>
인공경량골재는 이름 그대로 가볍게 만들려고 내부에 공극, 구멍이 많음. 그럼 물을 많이 흡수 가능 -> 골재 자체의 순수한 질량을 기준으로 잡기 위해 절대건조상태 질량으로 표시
다세대주택의 필로티 구조에서 전이보(Transfer Girder)의 1층 구조와 2층 구조가 상이한 이유를 설명하시오.
상부층(2층)의 주거 부분의 내력벽과 보의 위치가 1층 필로티 구조의 주차계획으로 인하여 맞지 않아 큰 보에 지지시켜 하중을 전달함
<해설>
전이보: 상부 하중을 다른 하부 기둥이나 벽체에 전이시키는 춤이 큰 보
합성 데크플레이트 구조에서 사용되는 시어커넥터에 대해 기술하시오
철골과 콘크리트와의 일체성 확보와 전단력 보강을 위해 콘크리트 속에 매립된 연결 철물

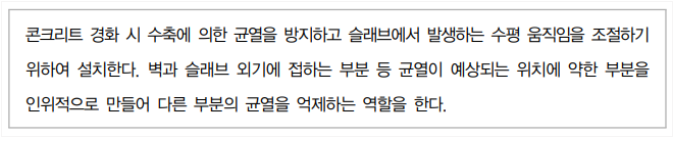

다음이 설명하는 콘크리트의 줄눈 명칭을 쓰시오.
조절줄눈
가설출입구 설치 시 고려 사항을 3가지
1. 도로폭에 의한 진입각도 확인
2. 철골공사인 경우 철골 반입 시 적재 화물의 최고 높이 확인
3. 철근콘크리트공사인 경우 레미콘 차량의 높이 확
철 주각부의 현장 시공 순서에 맞게 번호를 쓰시오.
4 -> 1 -> 5 -> 2 -> 3 -> 6
<해설>
철골 주각부 = 철골기둥 맨 아래, 기초 콘크리트랑 연결되는 부분
쉽게 말하면 철골기둥의 발 부분임.
앵커볼트설치 : 기둥이 흔들리거나 빠지지 않게 기초에 고정하는 역할.

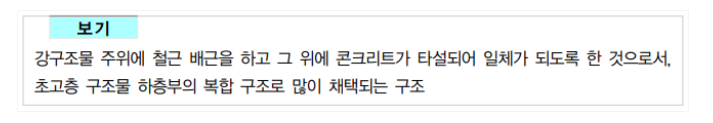

다음 [보기]에서 설명하는 구조의 명칭을 쓰시오.
매입형 합성기둥
다음 [보기]를 중요도가 높은 순서에서 낮은 순서로 나열하시오
2 -> 3 -> 4 -> 5 -> 1
부력에 의해 건축물이 부상하는 것을 방지하기 위한 대책 2가지
1. 배수공법 이용하여 지하수위 낮춘다
2. 부력에 저항하도록 구조물의 자중 증대
<해설>
부력 = 물이나 공기 같은 유체가 물체를 위로 밀어 올리는 힘
다짐과 압밀의 차이점에 대해 작성하시오
다짐: 사질지반에서 외력에 의해 공기가 빠지면서 압축
압밀: 점토지반에서 흙에 외력을 가하면 간극수가 빠져나가면서 압축
<해설>
다짐 = 흙 속 공기를 빼서 흙을 조밀하게 만드는 것
압밀 = 흙 속 물이 빠져나가면서 흙이 천천히 줄어드는 현상
자연상태 압축강도 시험결과 8MPa이었고, 그 시료를 이긴시료로 하여 압축강도를 시험한 결과는 5MPa이었다면 이 흙의 예민비를 구하시오
1.6
<해설>
이긴 시료에서 이긴은
물이나 재료를 넣고 반죽했다 / 비볐다 / 섞었다는 뜻이야.
예민비 = 자연시료강도/이긴시료강
패스트트랙 공법에 대하여 간단히 설명
공기단축이 주목적으로 설계도가 완성되어가면서 동시에 시공도 이루어지는 방법
지반조사 방법 중 보링(Boring)의 정의와 종류 3가지
1) 정의:
2) 종류:
1. 지반을 천공하고
2. 회전식 보링/수세식 보링/충격식 보링/오거보링
깨진 석재를 접착할 수 있는 대표적 접착제 종류 1가지
에폭시 수지
레디믹스드 콘크리트 규격 25-30-180에 대하여 3가지의 수치가 뜻하는 것 을 쓰시오 (단, 단위 표기도 할 것)
1) 25
2) 30
3) 180
1. 굵은골재 최대크기(25mm)
2. 콘크리트 호칭강도 (30Mpa)
3. 슬럼프 값 (180mm)
레미콘(Ready Mixed Concrete) 현장 반입 시, 수행해야 하는 품질 검사 항목 4가지
슬럼프 시험/공기량/압축강도/염화물 함유량
커튼월 공사에서 구조체의 층간변위, 커튼월의 열팽창, 변위 등을 해결하기 위한 긴결 방법 3가지
슬라이드방식/고정방식/회전방식
<해설>
커튼월은 구조체에 직접 힘을 받는 벽이 아니라 매달린 외벽이잖아.
근데 건물은 바람, 지진, 하중 때문에 층마다 조금씩 움직임.
그래서 커튼월과 구조체를 연결할 때 완전 딱딱하게만 고정하지 않고, 움직임을 흡수하는 긴결 방식을 씀.
다음이 설명하는 용어를 쓰시오.
못박기총(드라이비트 건)을 사용하여 콘크리트나 강재 등에 박는 특수 못으로 머리가 달린 것을 H형, 나사로 된 것을 T형이라고 한다.
드라이브 핀
지하연속벽(Slurry Wall) 공법에서 사용되는 안정액의 사용목적 2가지
1. 지하수 유입방지
2. 굴착된 지반 내부 붕괴방
고강도 콘크리트의 폭렬현상에 대해 설명하시오
화재 시 급격한 온도 변화와 열에 의해
내부의 수분이 외부로 빠져나가지 못하고 팽창한계점에 도달한 후 폭발
-> 부재 표면의 콘크리트가 탈락 혹은 박리되는 현
부력에 의해 건축물이 부상하는 것 방지대책 4가지
1.배수공법을 사용하여 지하수위 저하
2. 구조물의 자중 증대
3. 지반정착공법 중 Rock anchor 공법 사용
4. 인접건물에 긴결
경량기포콘크리트(ALC;Autoclaved Lightweight Concrete)를 제조하는데 필요한 재료 2가지, 기포제조방법을 쓰시오.
(1) 재료
①
②
(2) 기포 제조 방법:
1. 재료 : 생석회, 규사
2. 발포제인 알루미늄 분말과 기포안정제를 넣어 고온고압하에서 제조
철골공사에서 베이스플레이트(Base Plate) 시공 시 사용되는 충전재의 명칭을 쓰시오.
무수축 모르타르
<해설>
베이스플레이트 밑에는 기초 콘크리트와 철골 기둥 사이에 약간의 빈틈이 생기잖아.
왜 무수축이냐면, 일반 모르타르는 굳으면서 줄어들 수 있는데, 그러면 다시 틈이 생길 수 있음. 그래서 줄어들지 않는 무수축 모르타르를 쓰는 거야.
콘크리트 이어치기 시간간격 중 ( )에 알맞은 숫자를 써 넣으시오
외기온이 25°C 이상일 때는 ( ① )분 이내,
미만에서는 ( ② )분 이내로 한다.
① 120
② 250
