KSL 5201 규정에서 정한 포틀랜드 시멘트의 종류 5가지
1. 보통 포틀랜드 시멘트
2. 조강 포틀랜드 시멘트
3. 중용열 포틀랜드 시멘트
4. 저열 포틀랜드 시멘트
4. 내황산염 포틀랜드 시멘트
철골공사 내화피복공법 중 습식공법 4가지
1. 타설공법
2. 조적공법
3. 미장공법
4. 뿜칠공법
철골공사 용접 시 발생할 수 있는 라멜라 테어링에 대해 간단히 쓰시오
강재 용접시 열영향부의 국부 열변형으로 모재 내부의 구속응력으로 인해 미세한 균열이 발생하는 현상
조적조를 바탕으로 하는 지상부 건축물의 외부벽면 방수법을 3가지
1. 표면방수처리
2. 도막방수공법
3. 수밀재 붙임 방법
Remicon(보통-25-24-150)의 현장 반입 시 송장 표기 내용. 각각 의미하는 바를 간단히 적으시오
1. 보통
2. 25
3. 24
4. 150
1. 보통: 보통콘크리트
2. 25: 굵은 골재 최대치수 25mm
3. 24: 호칭강도 24Mpa
4. 150: 소요 슬럼프값 150mm
부력에 의해 건축물이 부상하는 것을 방지하기 위한 대책 4가지
1. 지반정착공법 중 Rock anchor 공법 사용
2. 배수공법 사용하여 지하수위 저하
3.구조물의 자중 증대
4. 인접건물에 긴결
용접에 관한 다음 용어 설명
1) 스캘럽
2) 뒷댐재(Back strip)
1. 용접선이 교차되면 재용접된 부위가 열영향을 받아 취약해지기 때문에 모재에 부채꼴 모양의 모따기를 한 것
2. 맞대기용접 시 용융금속의 용락을 방지하기 위해 루트 간격 하부에 대어 주는 받침쇠
<해설>
* 용융금속: 녹아 있는 액체 상태의 금속
* 용락: 녹은 금속이 아래로 흘러 떨어지는 현상
가치공학(Value engineering)의 추진절차 순서대로 나열
1 기능정의
2 실시
3 제안
4 기능정리
5 평가
6 정보수집
7 대상선정
8 아이디어 발상
9 기능평가
7 -> 6 -> 1 -> 4 -> 9 -> 8 -> 5 -> 3 -> 2
콘크리트 시공과정 중 휴식시간 등으로 응결하기 시작한 콘크리트에 새로운 콘크리트를 이어칠 때 일체화가 저하되어 생기는 줄눈의 명칭
콜드조인트
설명에 해당하는 보링방식 적으시오
1) 지층의 변화를 연속적으로 비교적 정확히 알고자 할 때 사용하는 방식
2) 경질층을 깊이 파는 데 이용하는 방식
3) 비교적 연약한 토지에 수압을 이용하여 탐사하는 방식
1. 회전식
2. 충격식
3. 수세식
<해설>
*경질층 = 단단한 성질을 가진 층
언더피닝공법을 시행하는 이유 3가지
1. 기존 건축물의 기초를 보강할 때
2. 기존 건축물의 새로운 기초를 설치할 떄
3. 경사진 건물을 바로 잡고자 할 때
<해설>
언더피닝 공법(Underpinning Method)은 기존 건물의 기초를 보강하거나 더 깊은 곳으로 옮기는 공법
용접부의 검사 항목을 용접 착수 전, 작업 중, 완료 후로 분류하시오
ㄱ. 부재의 밀착 ㄴ.아크전압 ㄷ.용접속도
ㄹ.필렛의 크기 ㅁ. 균열, 언더컷 유무 ㅂ.밑면파내기
ㅅ.홈의 각도, 간격 및 치수 ㅇ.청소상태
1. 용접 착수 전
2. 용접 작업 중
3. 용접 완료 후
1. 용접 착수 전: ㄱ,ㅅ,ㅇ
2. 용접 작업 중: ㄴ,ㄷ,ㅂ
3. 용접 완료 후: ㄹ,ㅁ
로이 삼중유리의 정의 & 특징 2가지
1) 정의
2) 특징
1. 정의: 적외선 반사율이 높은 금속막 코팅을 삼중유리 안쪽에 붙인 유리로 열복사를 감소시켜 열흐름을 억제
2. 특징:
1) 고단열 삼중유리로 기밀성이 좋고 에너지 절약 가능
2) 단열효과와 결로방지 성능 우수
다음 콘크리트의 균열보수법에 대하여 서술하시오
1) 표면처리법
2) 주입공법
1. 표면처리법: 균열이 정지된 0.2mm 이하의 경미한 균열에 모르타르나 폴리머 시멘트를 이용하여 보수하는 방법
2. 주입공법: 0.2mm 이상의 균열에 주입 구멍 천공 후 주입파이프를 20~30cm 간격으로 설치하고, 저점성의 에폭시 수지를 주입

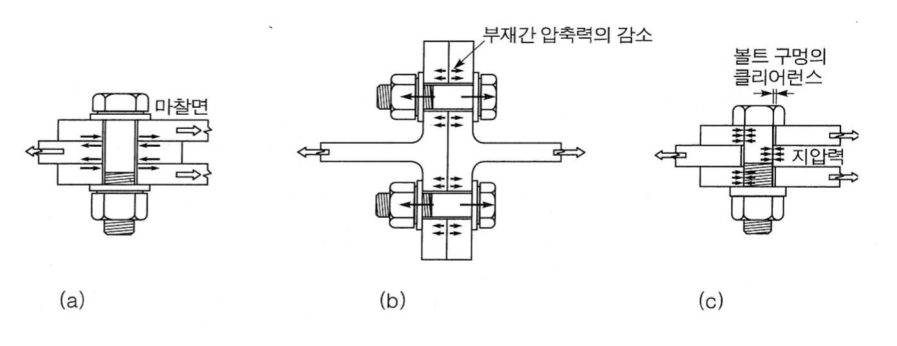

고장력볼트 접합은 3가지(인장접합, 지압접합, 마찰접합)로 구분됨.
그림에 해당하는 접합명은?
a) 마찰접합
b) 인장접합
c) 지압접합
다음 설명에 해당하는 거푸집을 [보기]에서 골라 번호를 적으시오
[보기]
ㄱ. 슬라이딩폼 ㄴ.데크플레이트 ㄷ.트래블링폼 ㄹ.와플폼
(1): 무량판 구조에서 2방향 장선 바닥판 구조가 가능하도록 된 특수상자 모양의 기성재 거푸집
(2): 대형 시스템 거푸집으로서 한 구간의 콘크리트 타설 후 다음 구간으로 수평 이동이 가능한 거푸집
(3): 유닛(Unit)거푸집을 설치하여 요크로 거푸집을 끌어올리면서 연속으로 콘크리트 타설이 가능한 수직 활동 거푸집
(4): 아연도금 철판을 절곡 제작하여 거푸집으로 사용하며, 콘크리트 타설 후 마감재로 사용하는 철판
1. ㄹ
2. ㄷ
3.
4. ㄴ
평지붕 외단열 시트방수공법의 순서를 나열하시오
가.누름콘크리트 나.PE필름 다.단열재
라.시트방수 마.슬라브바탕
마 → 라 → 다 → 나 → 가
<해설>
외단열 시트방수는 구조체 → 방수층 → 단열재 → 보호층 순으로 시공
PE필름은 단열재와 누름콘크리트 사이의 분리층(절연층) 역할
- 누름콘크리트의 수분이 단열재로 스며드는 것을 방지
- 누름콘크리트와 단열재가 서로 달라붙는 것을 방지
- 시공 중 단열재를 보호
배합 시 잔골재로 세척 해사를 사용하였고, 콘크리트의 염화물 함량을 측정한 결과 염소이온량이 0.3 ~ 0.6kg/m^2이었다. 이 때 철근부식방지 대책 3가지
1. 콘크리트에 방청제를 혼입
2. 에폭시 코팅 철근 사용
3. 물시멘트비를 작게 한다
<해설>
세척 해사는 바닷모래(해사)를 깨끗하게 씻은 것
예민비 공식을 적고 간단히 설명
1) 공식
2) 설명
1. 공식 : 예민비 = 자연시료강도/이긴시료강도
2. 설명: 점토에 있어서 함수율을 변화시키지 않고 이기면 약해지는데 그 정도를 나타내는 것
<해설>
흙을 충분히 주물러서 원래의 구조를 완전히 망가뜨린 시료
점토는 자연 상태에서는 입자들이 일정한 구조를 이루고 있어 강도가 큽니다. 하지만 흙을 이기면(교란하면) 입자 구조가 무너지고 강도가 감소
함수율 = 흙 속에 들어 있는 물의 양입니다.
콘크리트의 소성수축균열에 관하여 서술
굳지 않은 콘크리트에서 발생되는 초기균열.
콘크리트 타설 후 블리딩의 속도보다 표면의 증발속도가 빠른 경우 표면 수축에 의해 발생되는 불규칙 균열
<해설>
블리딩 : "콘크리트에서 물이 분리되어 표면으로 올라오는 현상"입니다.

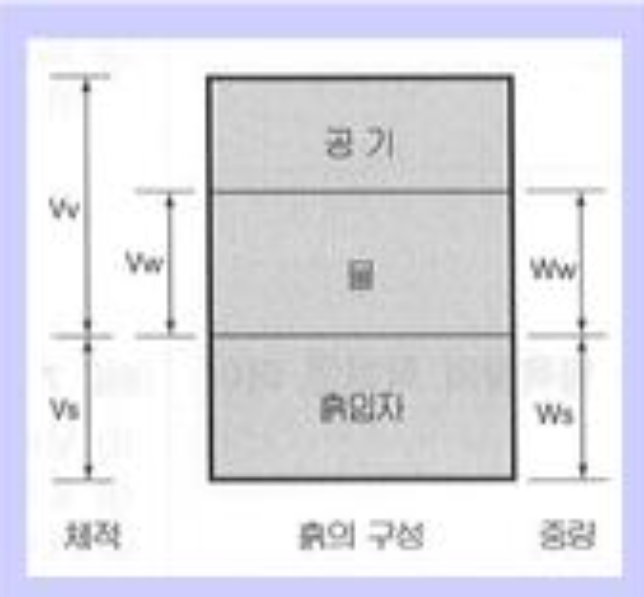

흙은 흙입자, 물, 공기로 구성되며 도식화하면 다음과 같다. 표시된 기호를 사용하여 다음 용어를 나타내시오
1) 간극비
2) 함수비
3) 포화도
1. 간극비 = Vv / Vs
2. 함수비 = (Ww / Ws) x 100%
3. 포화도 = (Vw / Vv) x 100%
<해설>
간극(물+공기)
철근콘크리트공사 시, 철근 간격을 일정하게 유지해야하는 이유 3가지
1.재료 분리 방지
2. 콘크리트 유동성 확보
3. 소요강도 확보
다음 거푸집 관련 용어를 간단히 설명
1) 슬라이딩폼
2) 와플폼
1. 슬라이딩폼: 거푸집을 연속적으로 끌어올릴 수 있는 방식으로 Silo, 굴뚝 등 단면 형상의 변화가 없는 구조물에 사용 가능
2. 와플폼: 무량판구조에서 2방향 장선바닥판 구조가 가능한 특수 상자모양의 기성재 거푸집
<해설>
*무량판구조: 보 x
*기성재 : 미리 만들어 놓은 재료
강재의 시험성적서(Mill Sheet)에서 확인 가능한 사항 1가지
1. 강재시험(항복강도, 인장강도)수치
기준점(Bench mark)의 정의를 설명, 설치 시 주의사항 2가지
1) 정의
2) 설치 시 주의사항
1. 정의 : 공사 중에 높낮이의 기준을 삼고자 정하는 원점으로 건축물 인근에 설치
2. 설치 시 주의사항
1) 이동에 염려가 없는 곳에 설치
2) 최소 2개소 이상 설치
역타설공법(Top-down method)의 장점 3가지
1. 1층 바닥의 선시공으로 협소한 장소에서 작업공간 유효하게 사용가능
2. 날씨와 무관하게 작업 가능
3. 지하와 지상을 동시에 작업가능하여 공기단축에 효과적
<해설>
탑다운 공법은 지상 구조물과 지하 구조물을 동시에 시공하는 공법
다음 설명에 적합한 볼트 명칭
철골부재의 접합에 사용되는 고장력볼트 중 볼트의 장력 관리를 손쉽게 하기 위한 목적으로 개발된 것으로 본조임 시 전용조임기를 사용하여 ~
조임토크가 일정한 값이 되었을 떄 브레이크 넥이 파단되는 볼트
TS(Torque sheer) 고력볼트

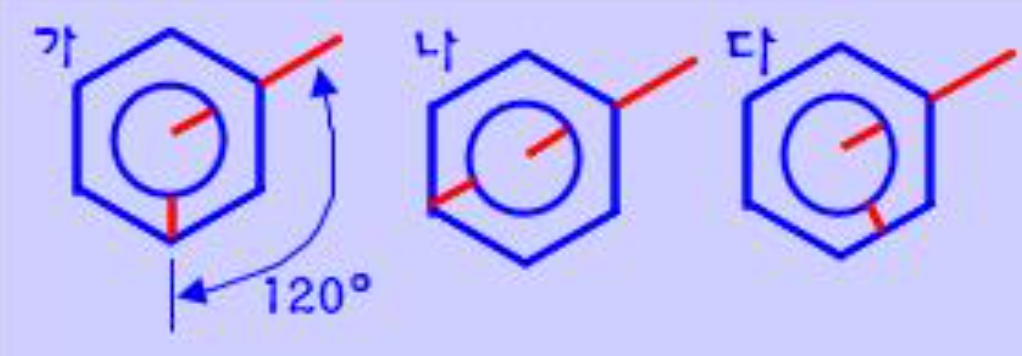

다음의 고장력볼트의 너트회전법에 대한 그림읊 보고 합격여부를 판단하고, 불합격일 경우 그 이유를 간단히 쓰시오
가. 합격
나.불합격(너트 회전 초과)
다. 불합격(너트 회전 부족)
<해설>
너트 회전량이 120+- 30 범위일 경우 합격
용접에 관한 다음 용어 설명
1) 엔드탭
2) 스캘럽
1. 블로홀, 크레이터 등의 용접결함이 생기기 쉬운 용접비드의 시작과 끝지점에 용접을 하기 위해 용접 접합하는 모재의 양단에 부착하는 보조강판
2.. 용접선이 교차되면 재용접된 부위가 열영향을 받아 취약해지기 때문에 모재에 부채꼴 모양의 모따기를 한 것
지반개량공법 중 약액주입공법 시공 후 주입효과를 판정하기 위한 시험 3가지
1. 굴착 후 육안 확인
2. 지반조사법
3. 물리탐사법
세로규준틀과 관련된 다음 질문에 답하시오
1) 세로규준틀 설치위치를 한 곳
2) 세로규준틀에 기입항목을 2가지
1. 건물의 모서리
2. 인방, 테두리보 위치 / 벽돌, 블록, 돌 등 켜수
목재 천연건조(자연건조) 시 장점 2가지
1. 작업 간단하고 경비 적게 든다
2. 목재 손상 적고 다량 목재 건조가능
용접결함 중 슬래그(Slag) 혼입의 원인과 방지대책 각각 2가지
1) 원인
2) 방지대책
1. 원인:
전 층 슬래그 제거가 불완전한 경우/ 전류 낮거나 운봉속도 너무 느린 경우
2. 방지대책
전 층 슬래그를 블러시 및 그라인더로 완전히 제거/전류 높게, 적절한 운봉속도로 작업
시멘트계 바닥 바탕의 내마모성, 내화학성, 분진방진성을 증진시켜주는 바닥강화재 중 침투식 액상 하드너 시공 시 유의사항 2가지
1. 균열 및 파손 부위 미리 보수
2. 1차 도포 후 24시간 지난 뒤, 2차 도포 진행
