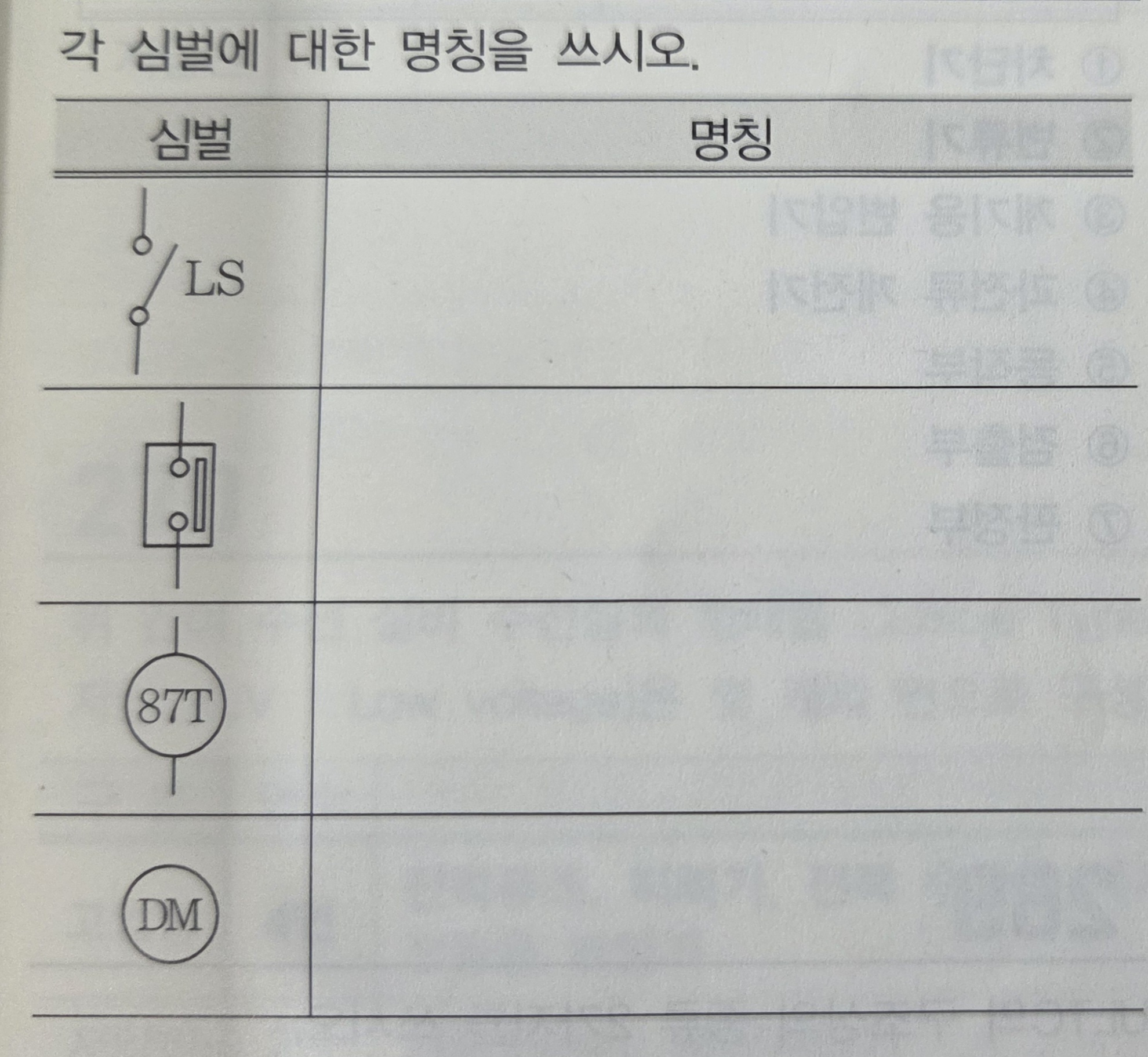

선로개폐기
차단기
주변압기 차동계전기
최대수요 전력계
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
PF-S형 큐비클은 큐비클의 주차단 장치로서 어떤 종류의
전력퓨즈와 무엇을 조합하는 것인가?
1. 전력퓨즈이 종류 :
2. 조합하여 설치하는 것 :
한류형 퓨즈
고압 개폐기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

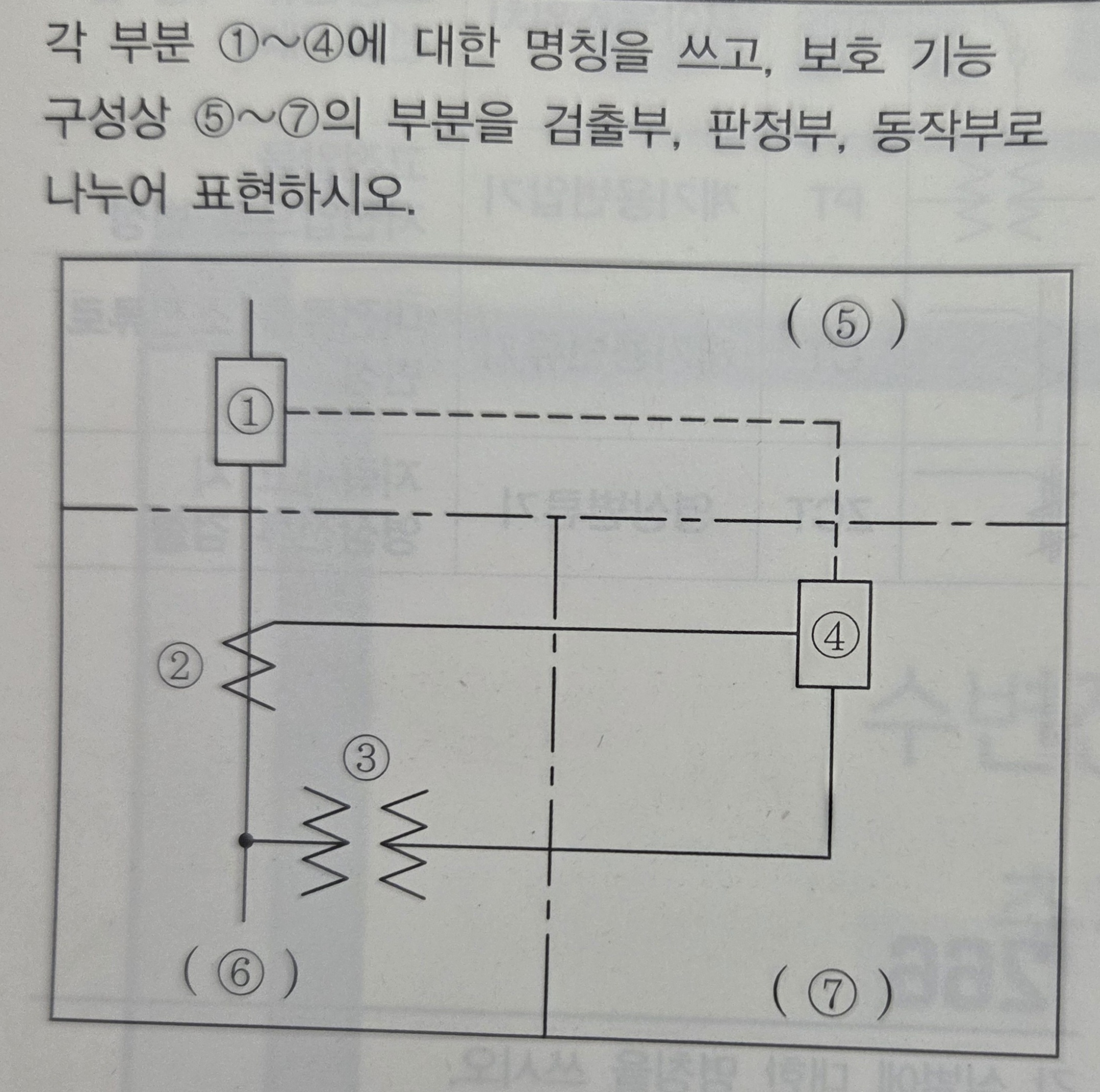

1.차단기
2.변류기
3.계기용 변압기
4.과전류 계전기
5.동작부
6.검출부
7.판정부
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
ULTC의 구조상 종류 2가지를 쓰시오.
병렬 구분식
단일 회로식
<병단>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

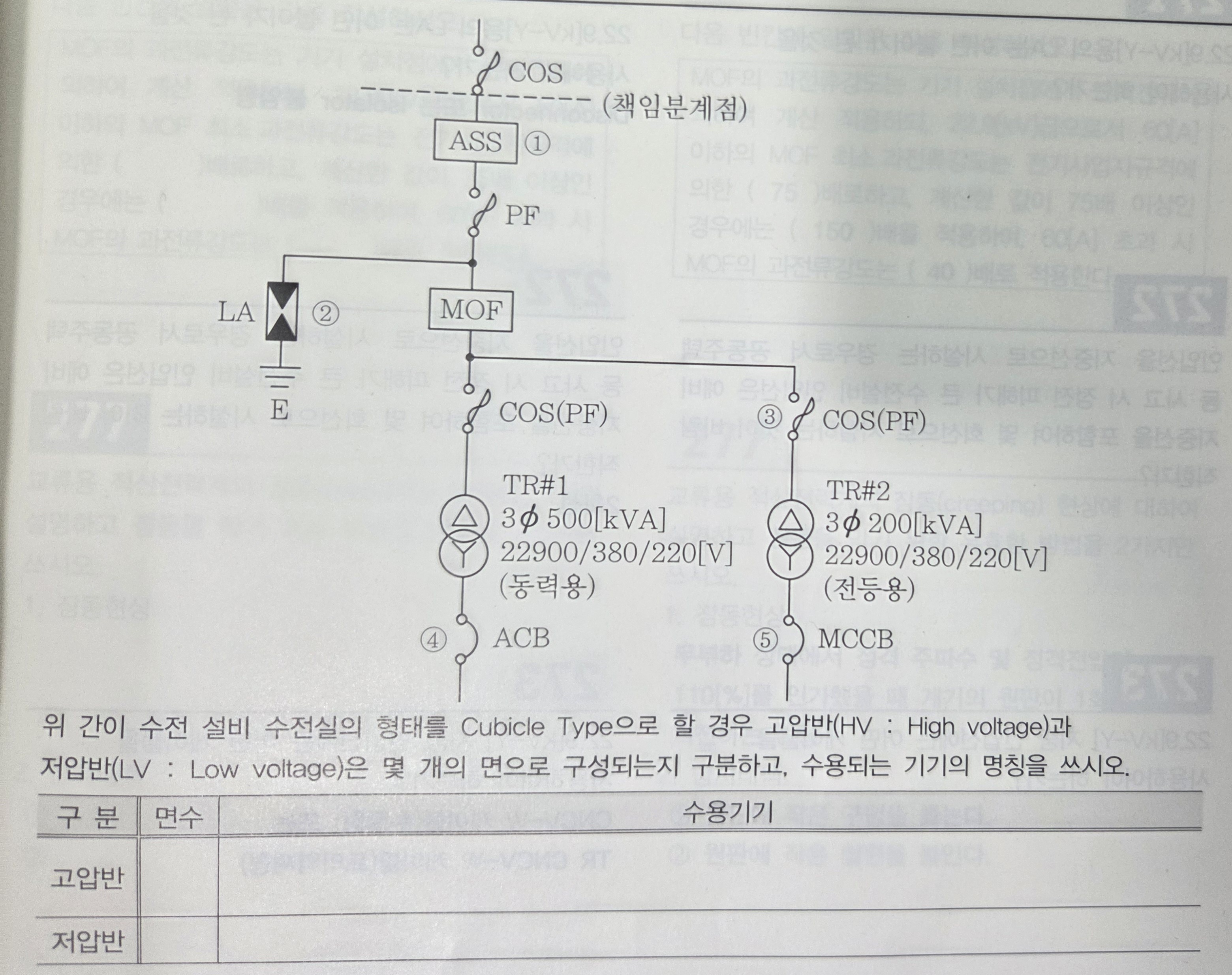

4면: 전력퓨즈, 피뢰기, 전력 수급용 계기용 변성기, 컷아웃 스위치 , 동력용 변압기, 전등용 변압기
2면: 기중차단기. 배선차단기
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
22.9[KV-Y]용의 LA는 어떤 붙이가 된 것을 사용해야 하는가?
Disconnector
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
인입선을 지중선으로 시설하는 경ㅇ로서 공동주택등 사고 시
정전 피해가 큰 수전설비 인입선은 예비 지중선을 포함하여
몇회선 으로 시설하는 것이 바람직한가?
2회선
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
22.9[KV-Y] 지중 인입선에는 어떤 케이블을 사용하여야 하는가?
CNCV-W 케이블(수밀형)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
지중인입선의 경우에 전력구 공동구 덕트 건물구내 등
화재 우려가 있을 시 어떤 케이블을 사용하는 것이 바람직한가?
FR CNCO-W케이블(난연)
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
300KVA 이하인 경우는 PF 대신 어떤 것을 사용할수 있는가?
또 이것의 비대칭 차단전류 용량은 몇 KA 이상의 것을 사용하여야 하는가?
COS
비대칭 차단전류 10KA 이상의 것
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

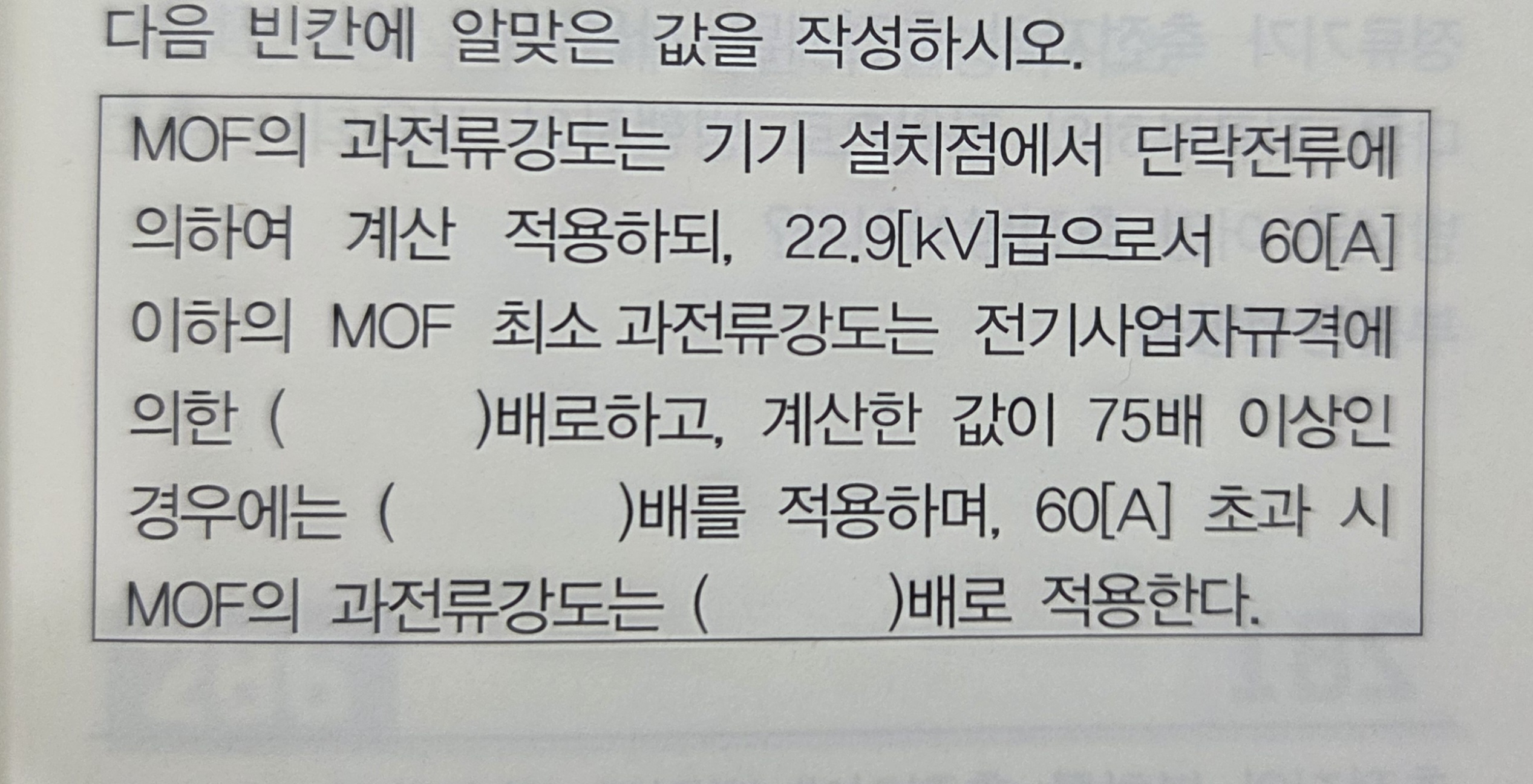

75배
150배
40배
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
교류용 적산전력계의 잠동 현상에 대하여 설명하고
잠동을 막기 위한 유효한 방법을 2가지만 쓰시오.
1. 잠동현상
2. 방지대책
1.
2.
1. 잠동현상
무부하 상태에서
정격 주파수,정격전압의 110%를 인가했을 때 계기의 원판이 1회전 이상 회전하는 현상
<무정>
2. 방지대책
1. 원판에 작은 구멍을 뚫는다.
2. 원판에 작은 철편을 붙인다.
<원구원철>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
축전지 설비의 구성요소를
4가지로 구분하시오.
제어장치
보안장치
충전장치
축전지
<제보충축>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
정류기가 축전지의 충전에만 사용되지 않고 평상시
다른 직류부하의 전원으로 병행하여 사용되는
충전방식은 어떤 충전방식인가?
부동충전방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
축전지와 부하를 충전기에 병렬로 접속하여
사용하는 충전방식은 어떤 충전방식인가?
부동충전방식
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

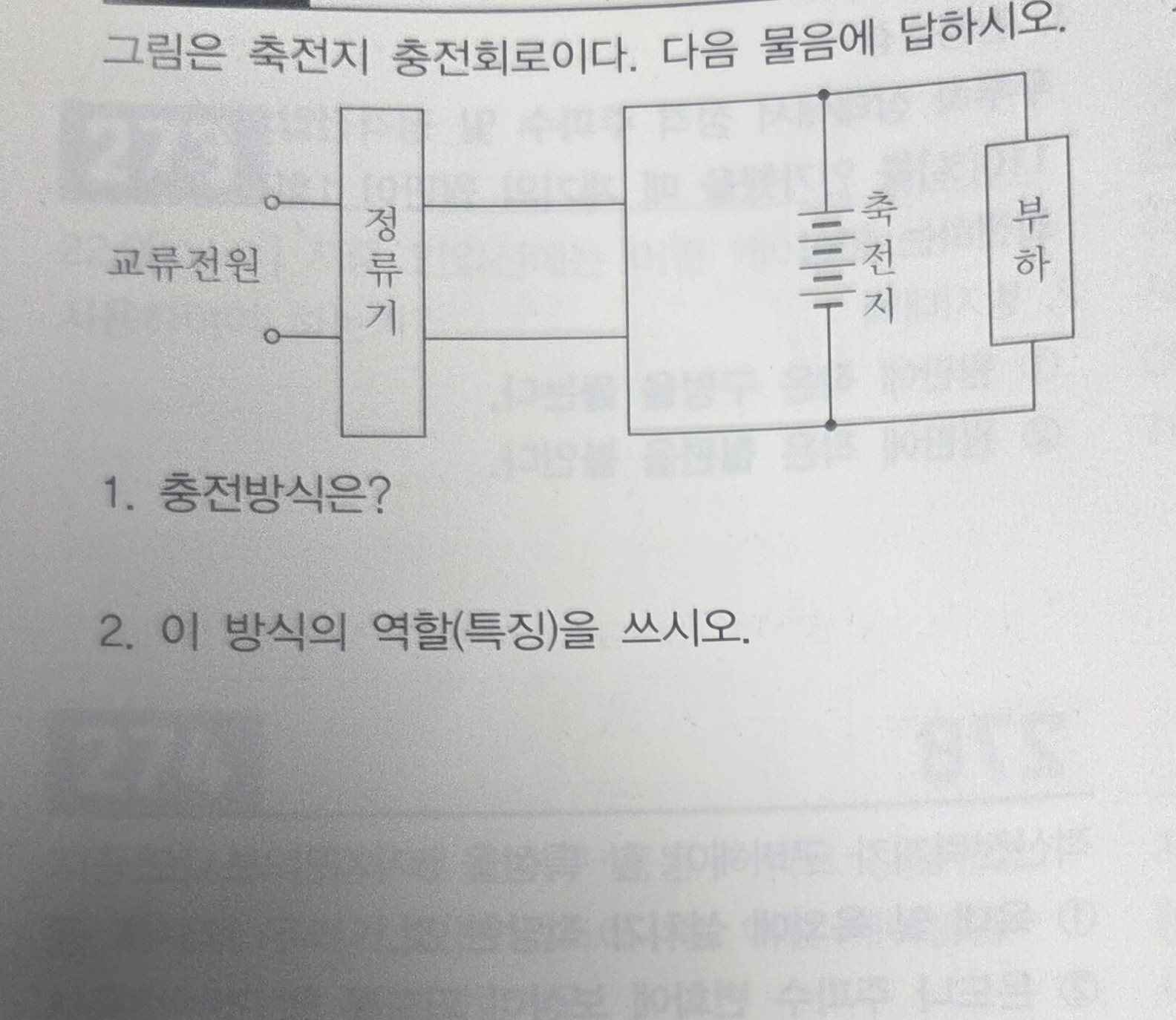

부동충전방식
상용 부하 전력공급과 축전지 자기방전 보충은 충전기가 부담하고
충전기가 부담하기 어려운 부하는 축전지가 부담하는 방식
<상충>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
균등충전방식에 대해 간단히 설명하시오
전위차를 보정하기 위해
1~3개월 마다 1회, 정전압 충전
전1~3
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
보통충전방식에 대해 간단히 설명하시오
필요할 때마다 표준 시간율로
소정의 충전방식
<필소>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
세류충전방식에 대해 간단히 설명하시오.
축전지의 자기방전을 보충을 위하여 부하를
OFF한 상태에서 미소전류로 충전
<축O>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
급속충전방식에 대해 간단히 설명하시오.
짧은 시간에 보통
충전전류의 2~3배 전류로 충전
<짧충>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
축전지의 과방전 및 방치상태, 가벼운 설폐이션 현상 등이 생겼을 때
기능 회복을 위해 실시하는 충전방식은?
회복충전
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
연축전지와 알칼리 축전지를 비교할 때,
알칼리 축전지의 장점 2가지와 단점 1가지 쓰시오.
장점
1.
2.
단점
1.
수명이 길다.
기계적 강도가 강하다.
공칭전압이 낮다.
<수기공>
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
알칼리 축전지의 공칭전압은 몇 [V/cell]인가?
1.2[V/cell]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

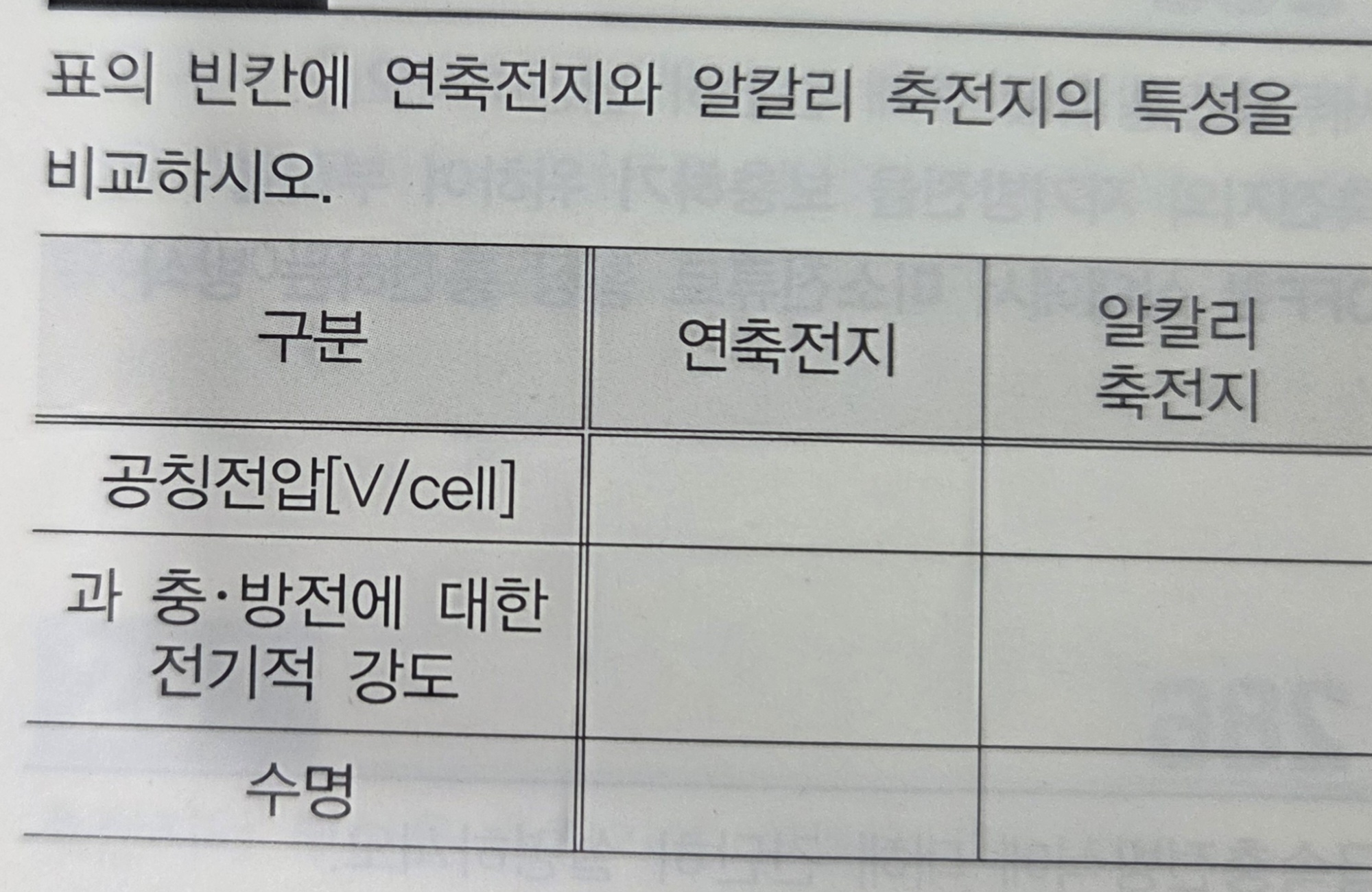

2.0 / 1.2
약 / 강
짧다 / 길다
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

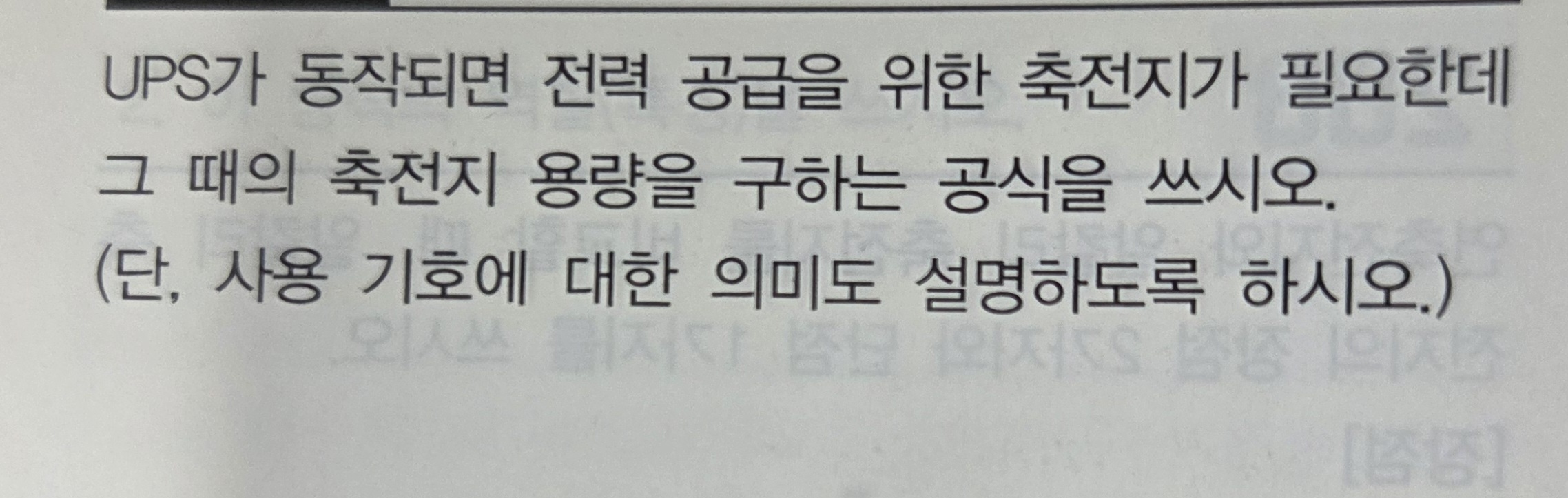

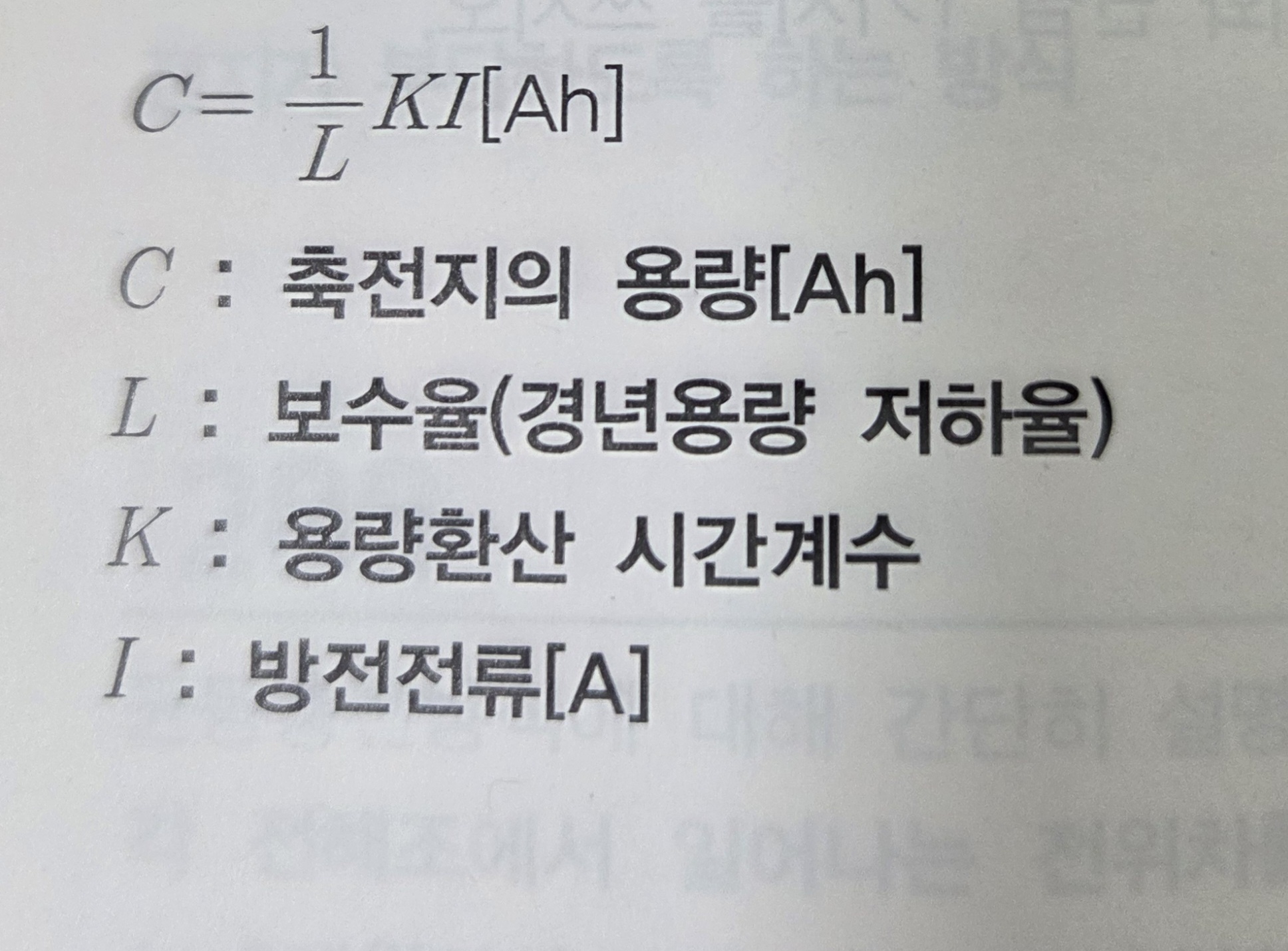

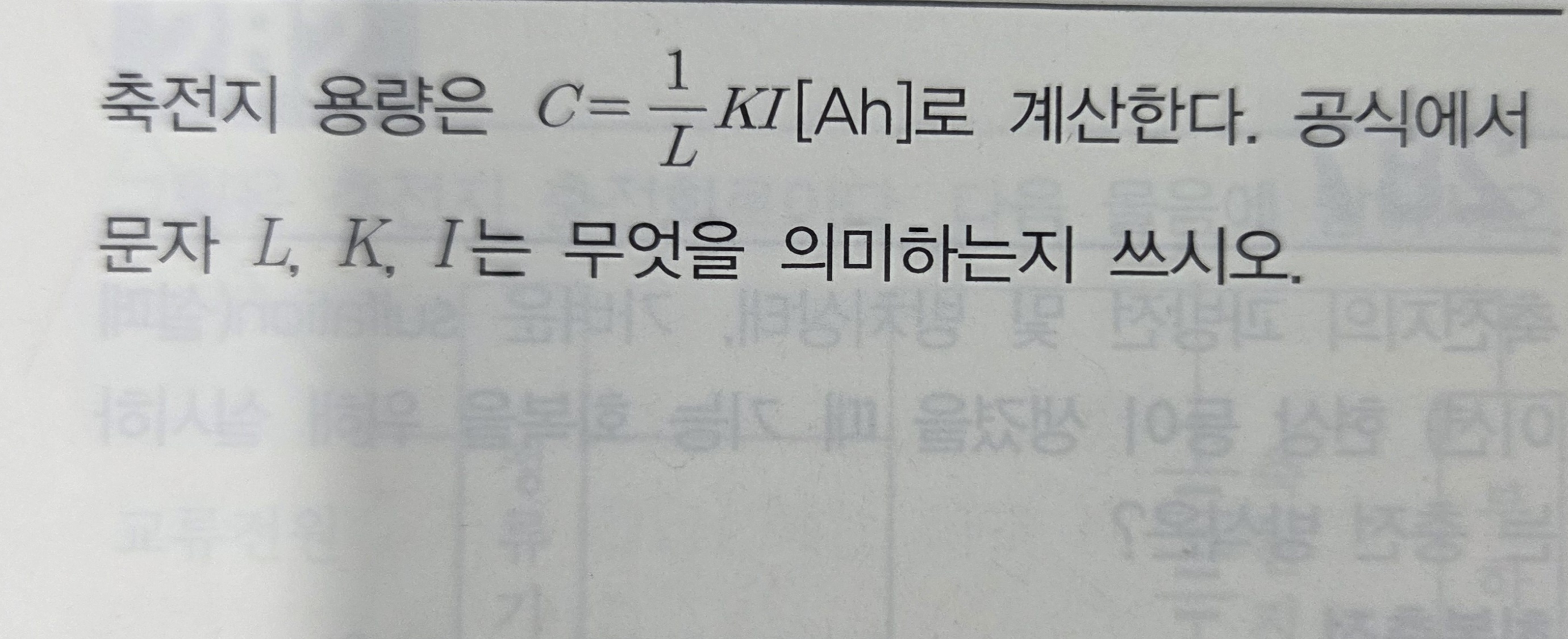

L:보수율
K: 용량환산 시간계수
I: 방전전류[A]
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

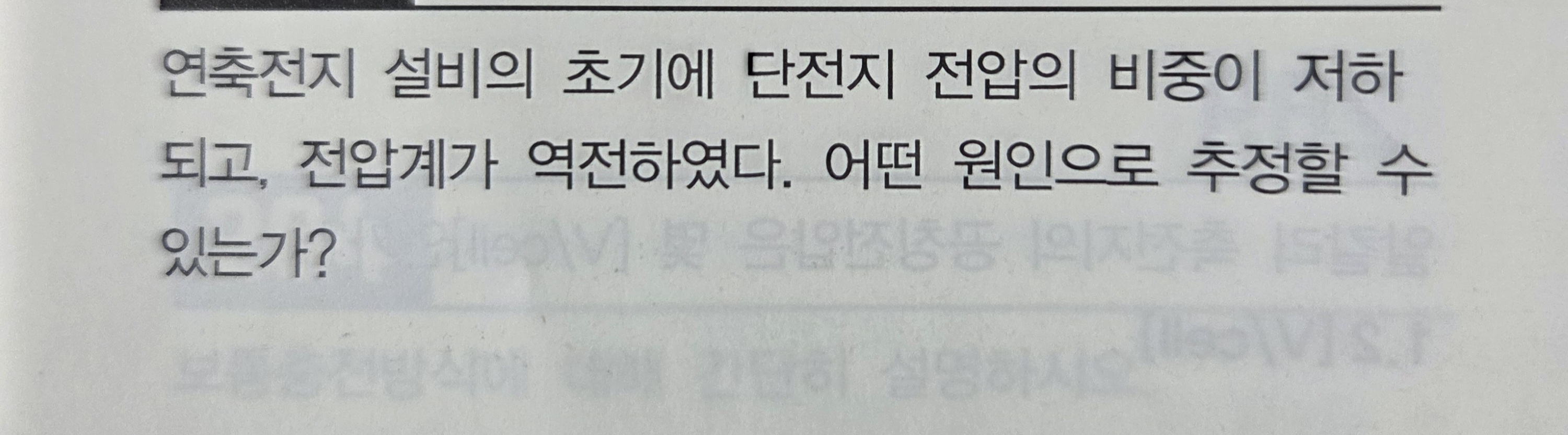

축전지의 역접속
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

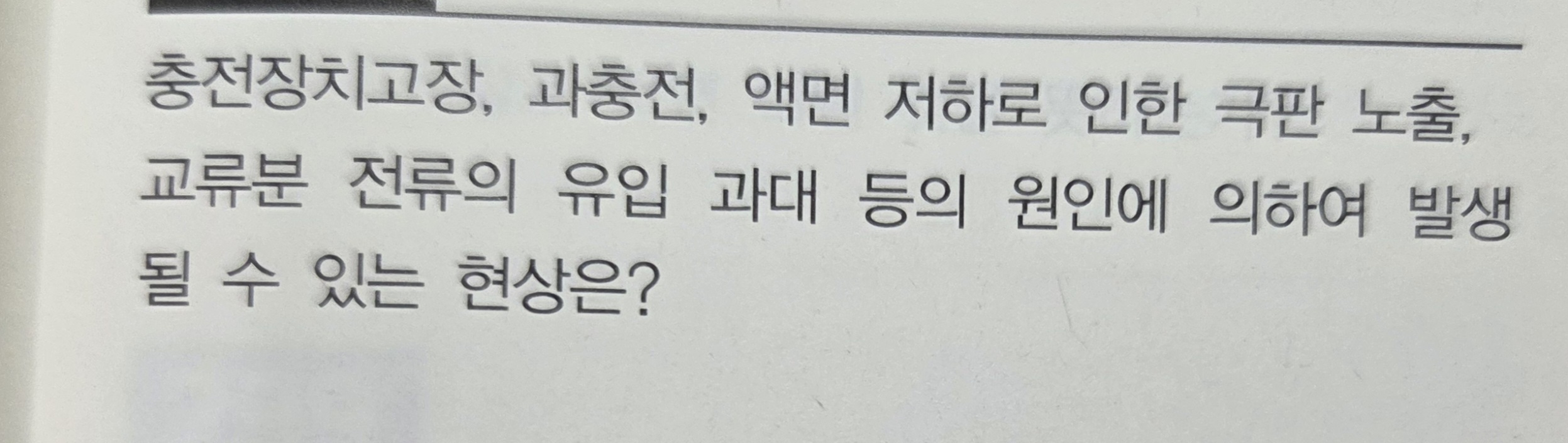

축전지 온도상승 또는 소손
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

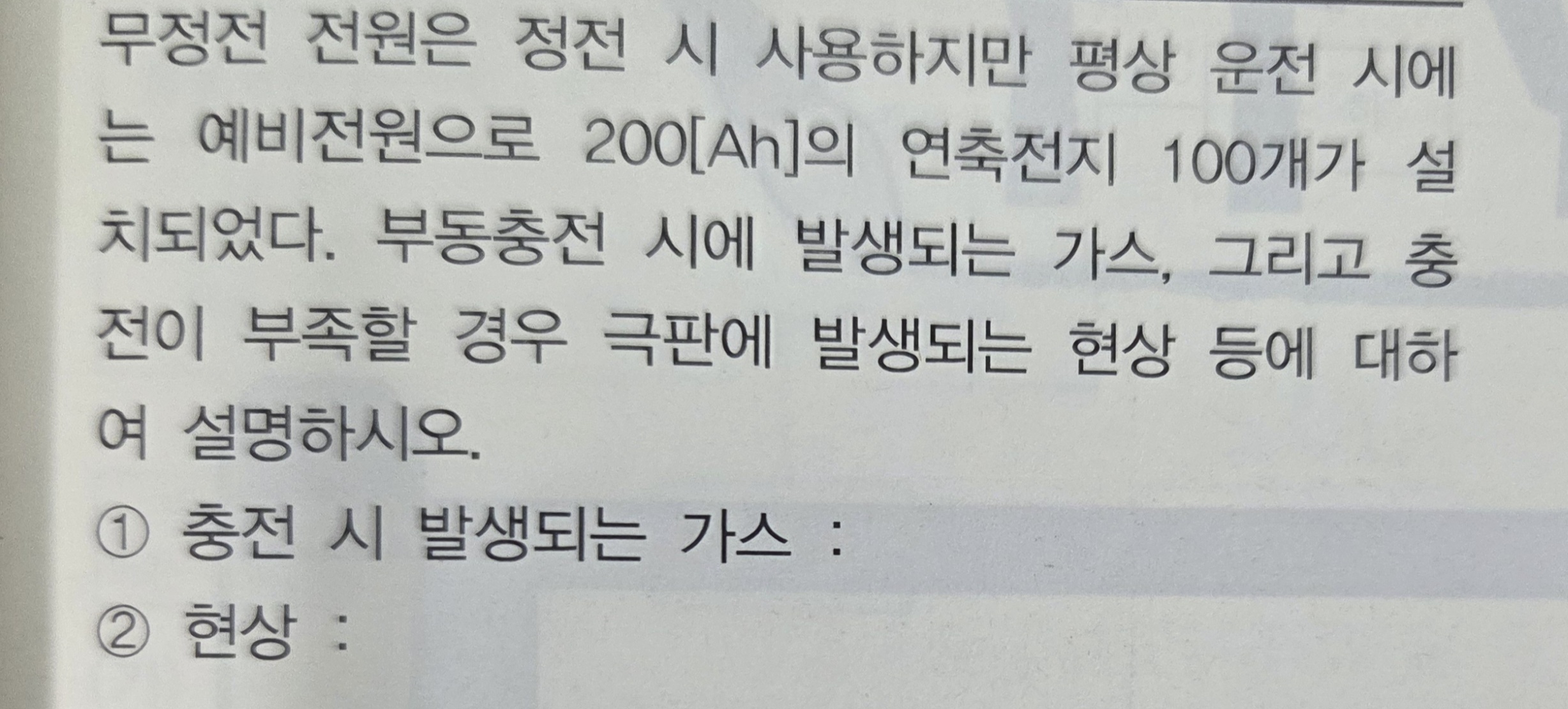

수소가스
설페이션 현상
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.

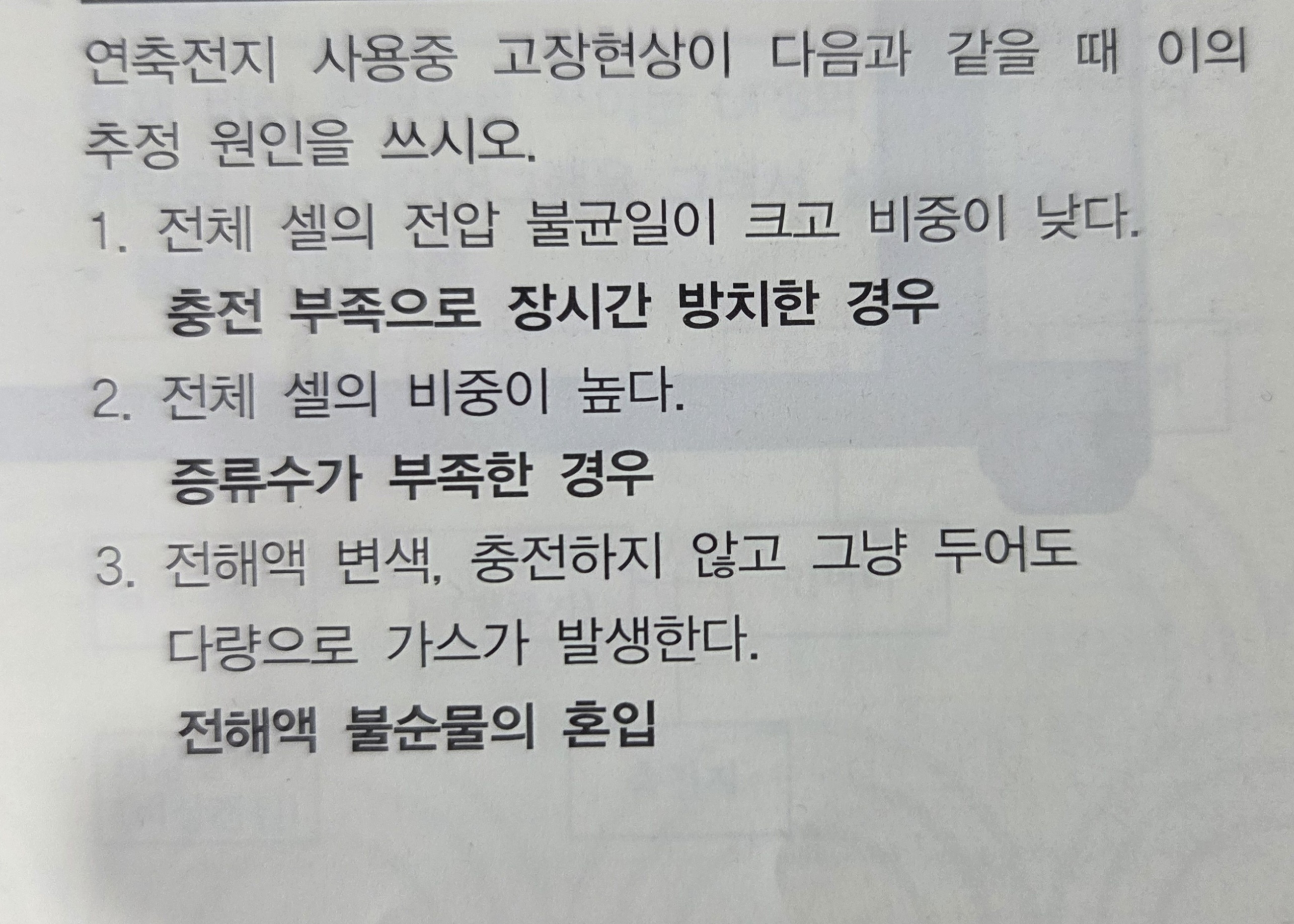

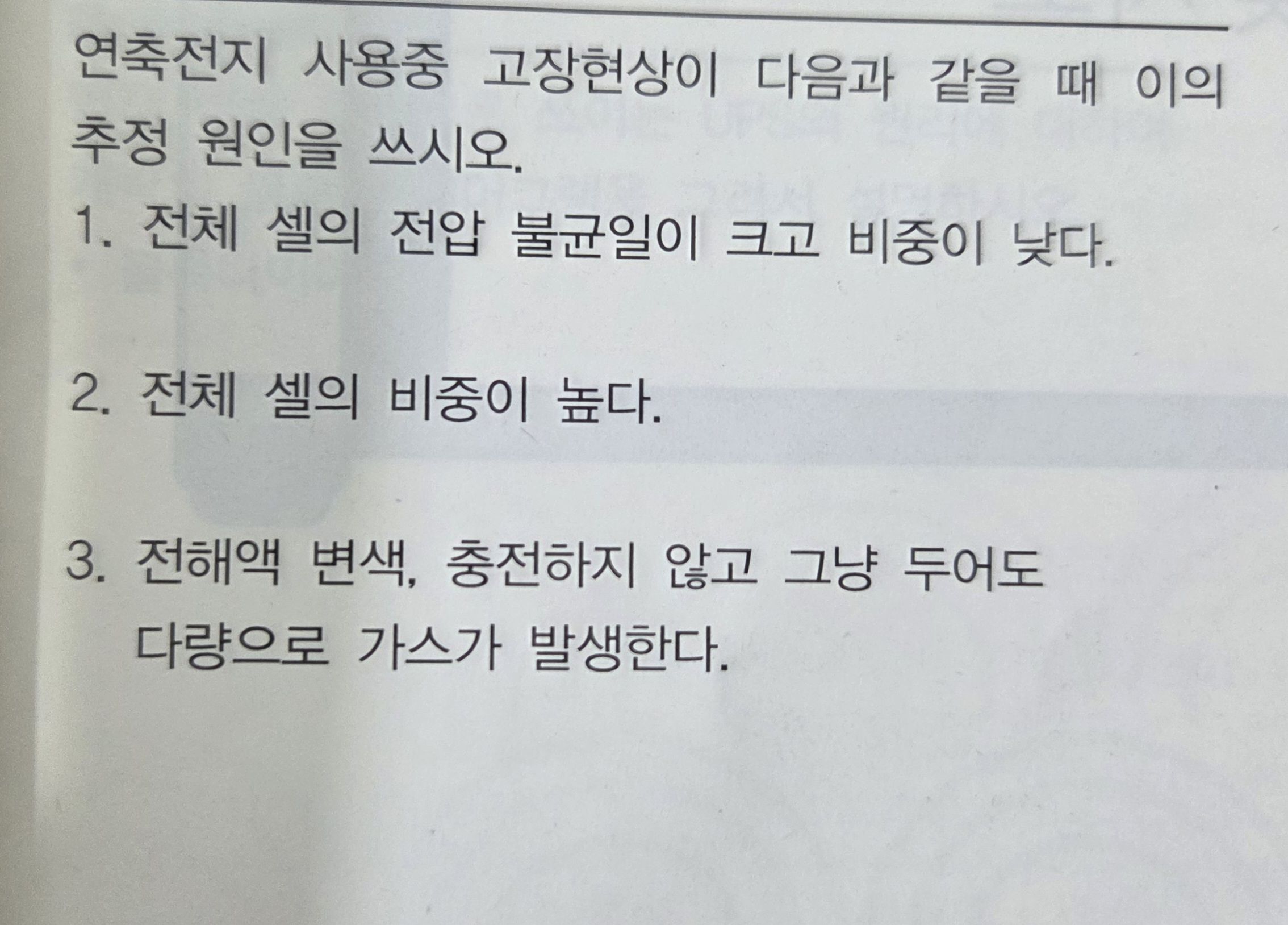

충전을 장시간 방치
증류수 부족
전해액 불순물 혼입
내용에 오류가 있거나 최신 법령·기준과 다른 부분이 보이면 알려주세요. 확인 후 반영하겠습니다.
묽은 황산의 농도는 표준이고, 액면이 저하하여 극판이 노출되어 있다. 어떤 조치를 하여야 하는가?
증류수 보충
