9. 부하특성 ,계전기,수변전설비1 < 6~9 2일차 복습 총 121문제> 해설 페이지
수용률의 의미를 쓰시오.
수용설비가
동시에 사용되는 정도
<수동>

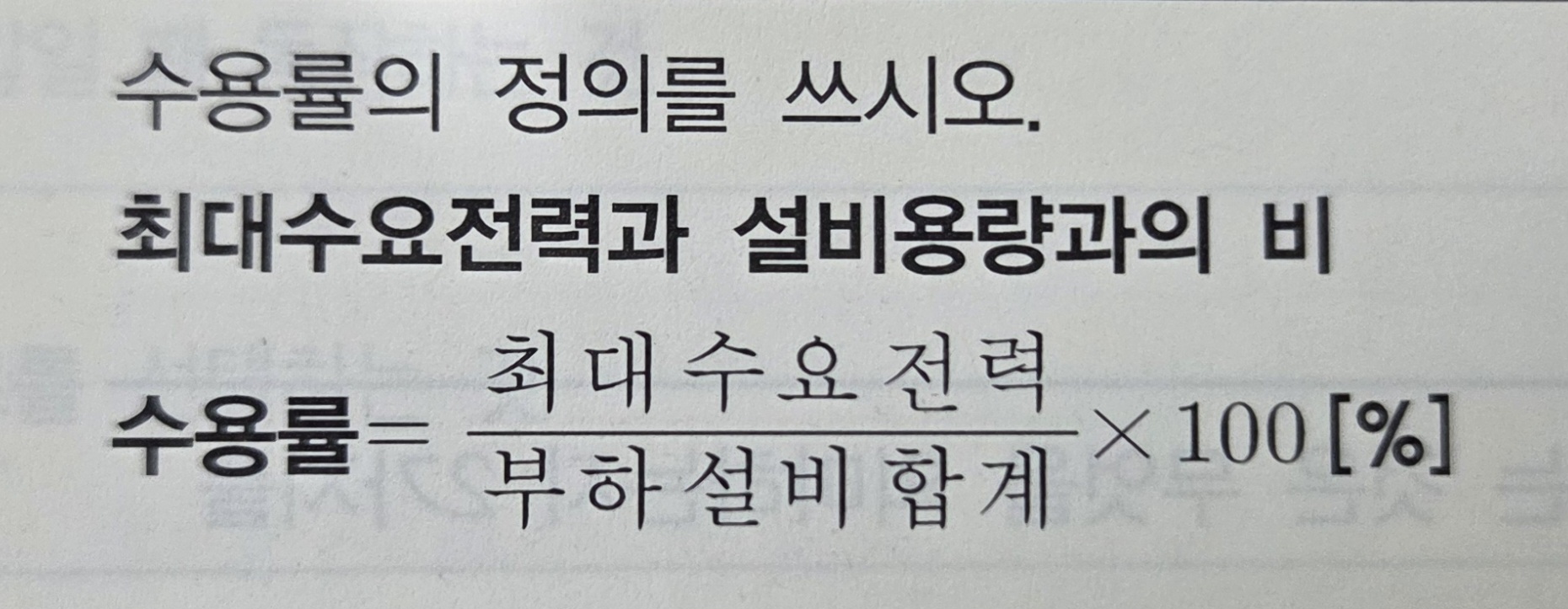

수용률의 정의를 쓰시오.
수용률=최대수요전력/부하설비합계 x100%
어떤 기간 중에 수용설비의 최대수요전력 과 설비용량의 합의 비를 나타나는 말은 무엇인가?
수용률
부등률의 의미를 쓰시오.
각 부하가 최대부하를 나타내는
시간대가 다른 정도
<각시>

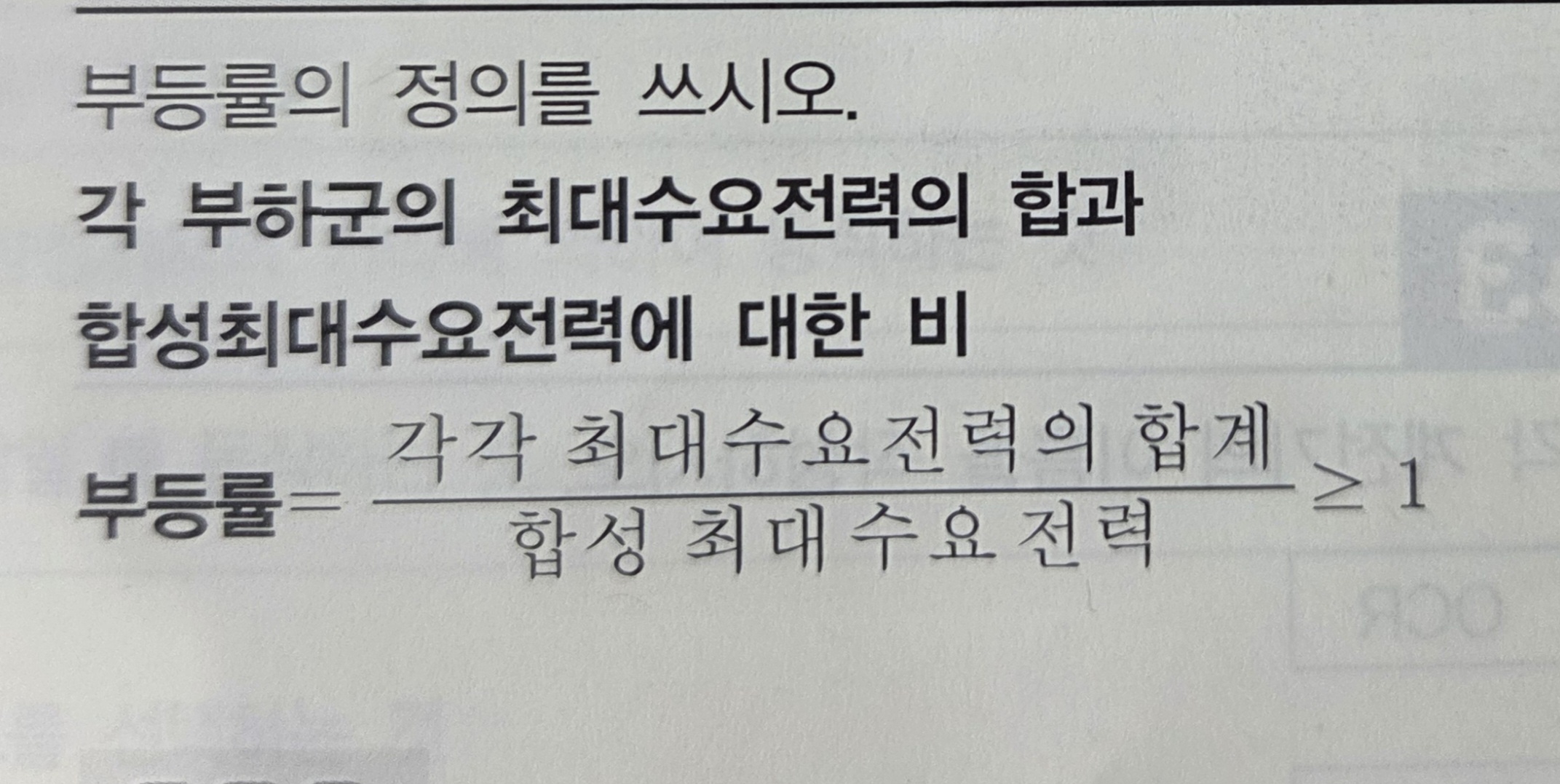

부등률의 정의를 쓰시오.
각각 최대수요전력의 합계
합성최대수요전력에 대한 비
<각합>
부등률이 크다는 것은 어떤것을 의미하는가?
최대전력을 소비하는 기기의
사용 시간대가 서로 다르다.
[최사]
부등률이 클 때 이용률과 경제성은 어떠한가?
부등률이 클수록 설비가 유효하며
경제성이 높다
<부경>
부하율의 의미를 쓰시오.
어떤 기간 중 부하의
변동 정도를 나타내는 것
<어변>

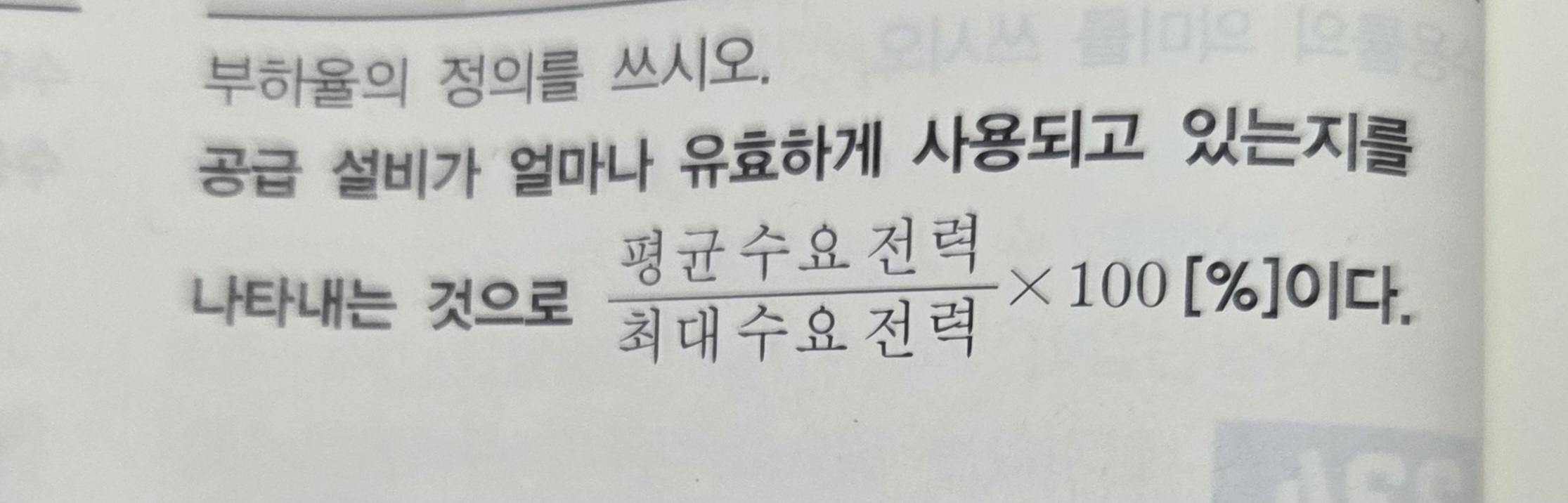

부하율의 정의를 쓰시오.
공급 설비가
유효하게 사용되는 정도를 나타내는 것으로 평균수요전력/최대수요전력x100%이다.
<공유>
부하율이 적다는 것은 무엇을 의미하는지 2가지 쓰씨오.
공급설비가 비효율적
평균수요전력과 최대수요전력과의 차가 커서 가동률 저하
<공평>
부하의 최대수요전력을 억제하는 방법 3가지를 쓰씨오.
부하 피크 컷 제어
부하 피크 시프트 제어
자가용 발전설비 가동 피크 제어
<부부자>

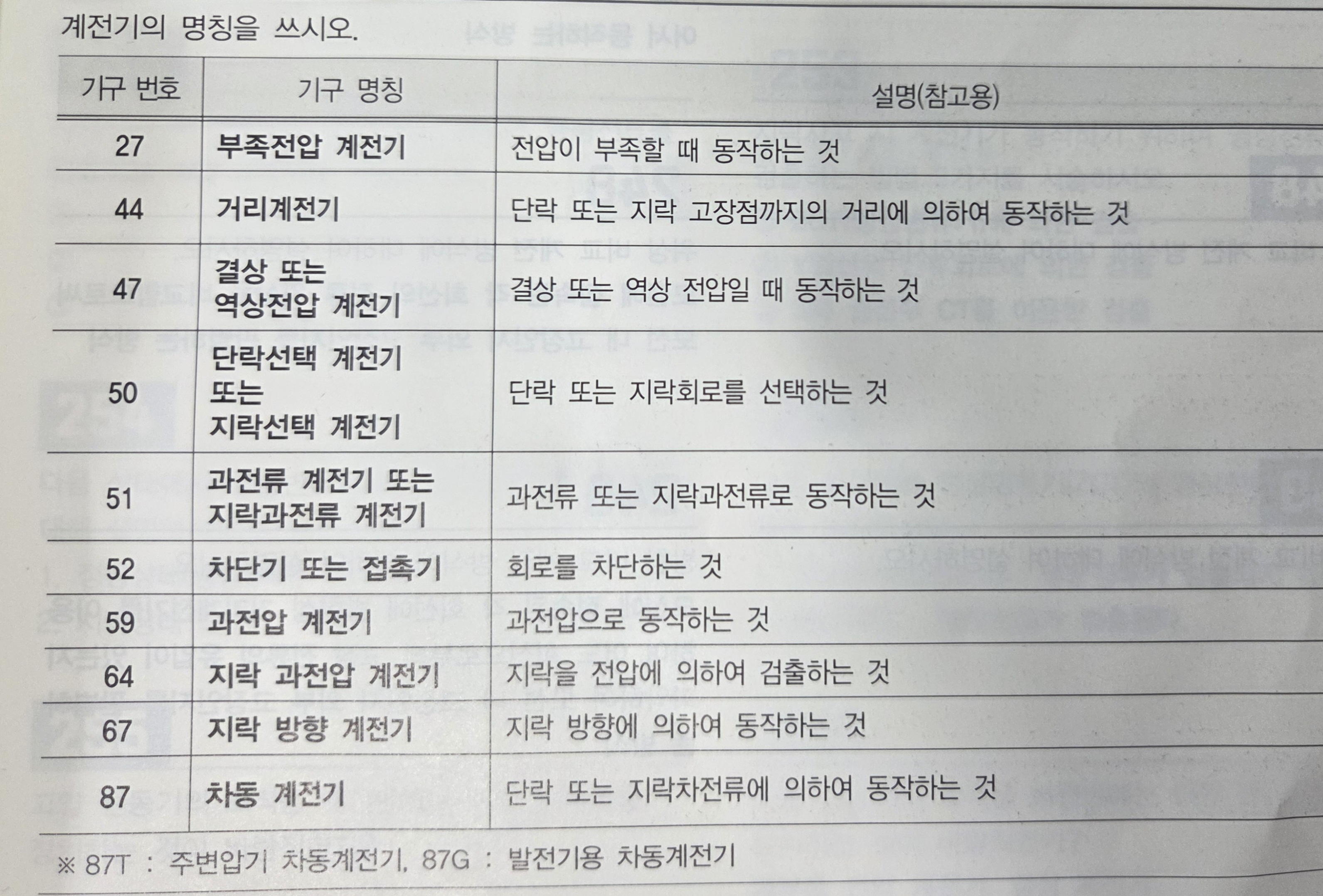

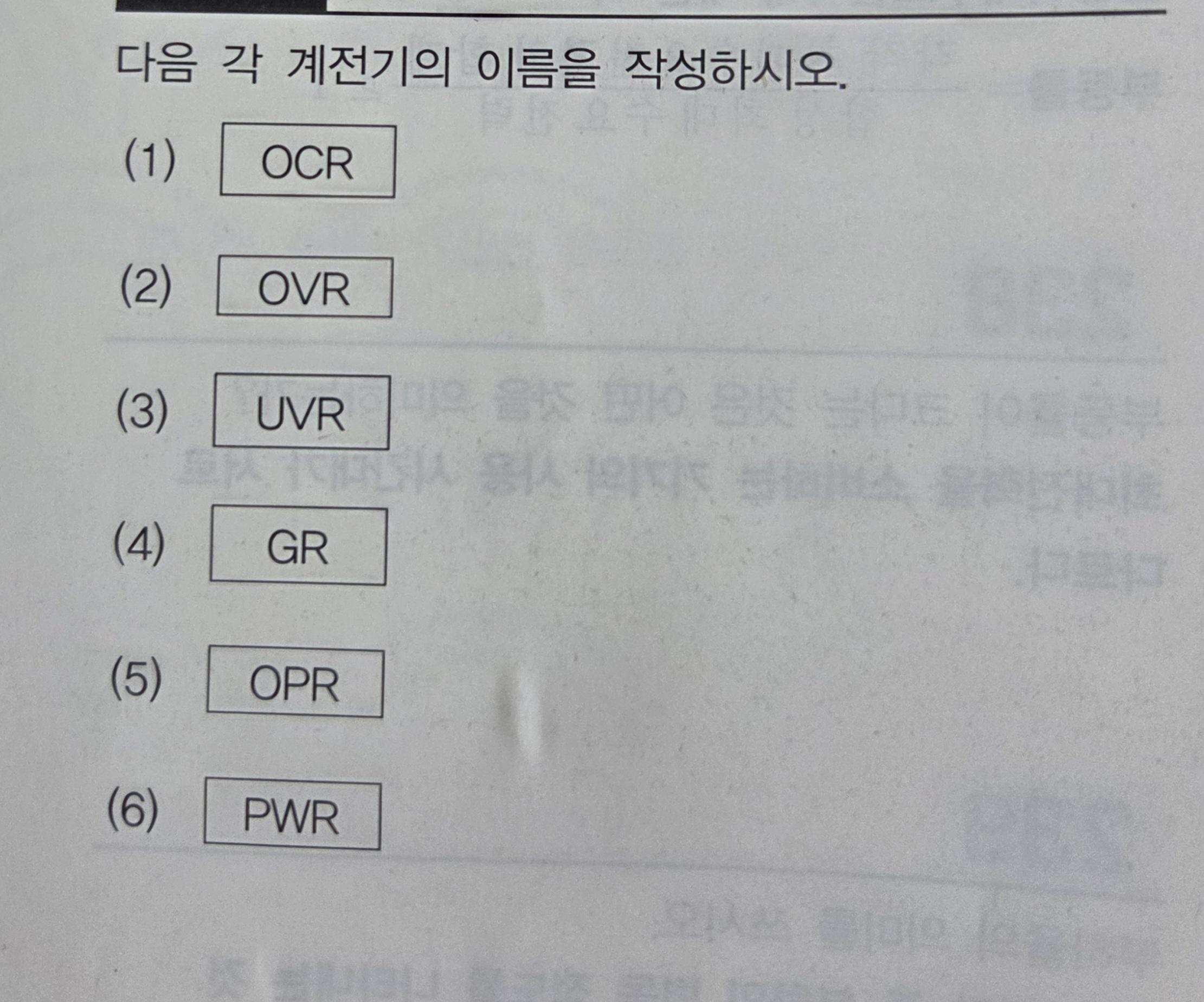

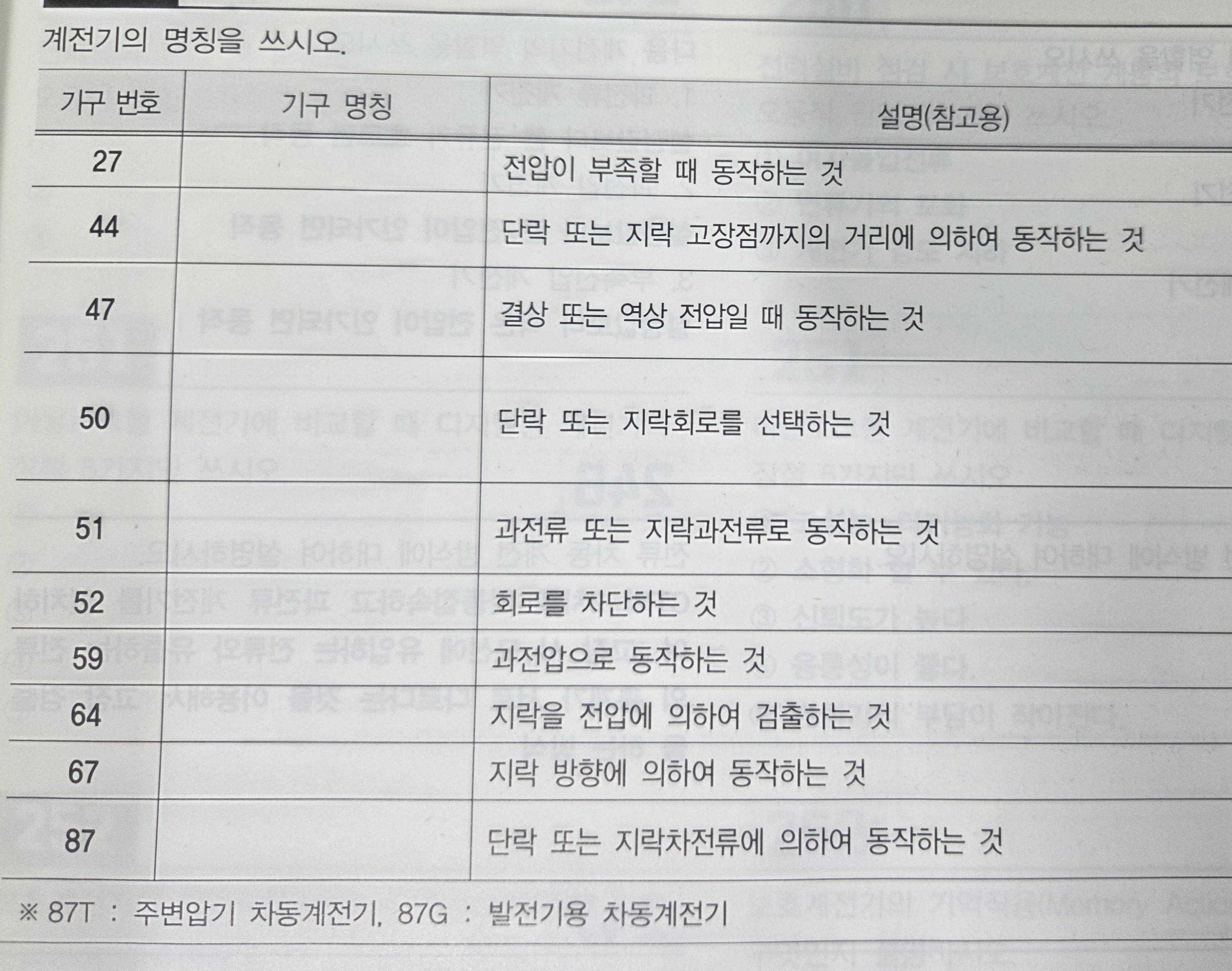

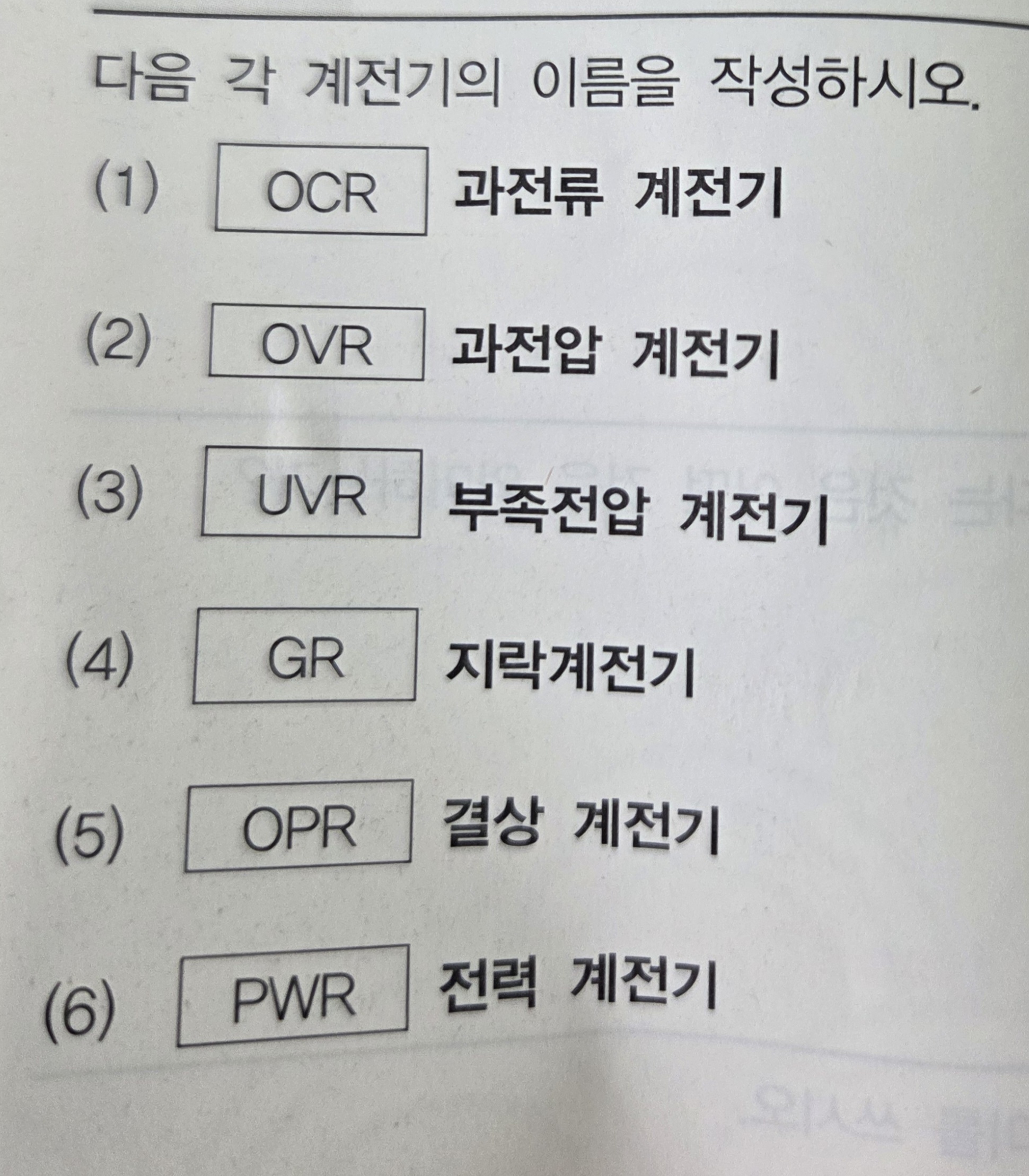

다음 계전기의 역할을 쓰시오.
1. 과전류 계전기
2. 과전압 계전기
3. 부족전압 계전기
1. 설정값 이상의 과전류가 흐르면 동작
2. 설정값 이상의 과전압이 인가되면 동작
3. 설정값 이하의 저전압이 인가되면 동작
전력설비 점검 시 보호계전 계통의 보호계전기
오동작 원인 3가지만 쓰시오.
여자돌입전류
계전기 감도 저하
변류기 포화
<여계변>
아날로그형 계전기에 비교할 때 디절털형 게전기의 장점
5가지만 쓰시오.
고성능
소형화 가능
신뢰도가 높다
융통성이 좋다
변성기에 부담이 작다
<고소신융변>
보호계전기의 기억작용 이란 무엇인지 설명하시오
계전기 입력이 급변했을 때 전기량이
계전기에 일시적 잔류
<계계>
지락사고 시 계전기가 동작하기 위하여 영상전류를 검출하는 방법 3가지
ZCT(영상변류기)에 의한 검출
Y결선 잔류회로에 의한 검출
3차 권선부 CT를 이용한 검출
<ZY3차>
다음 상태에서 영상변류기(ZCT)의 영상전류 검출에 대해 설명하시오
1. 정상상태:
2. 지락상태:
1. 영상전류가 검출되지 않는다.
2. 영상전류가 검출
고압 전동기의 조작용 배전반에는
어떤 계전기를 장치하는 것이 바람직한가?
과부족 전압 계전기
결상 계전기
<과결>

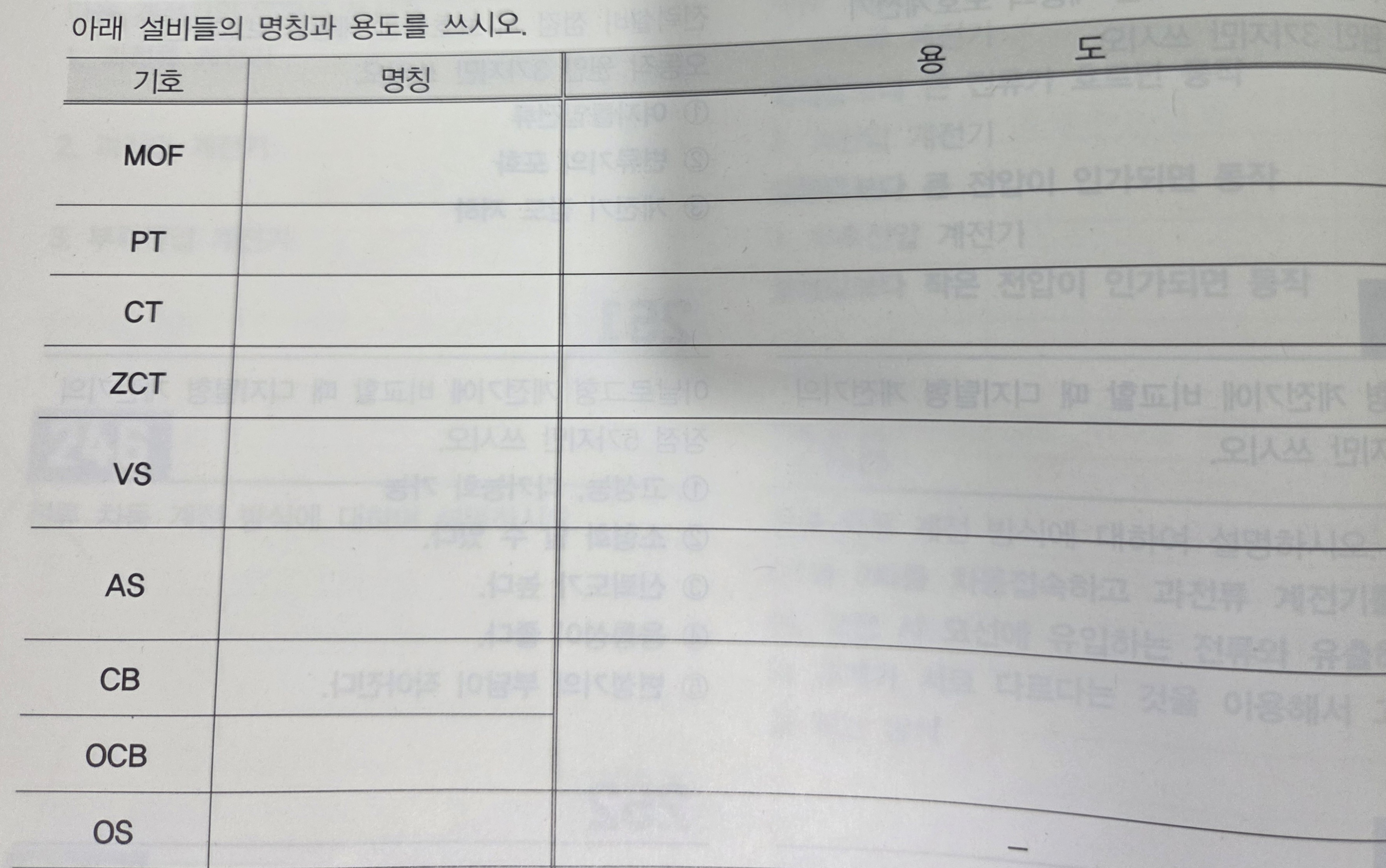

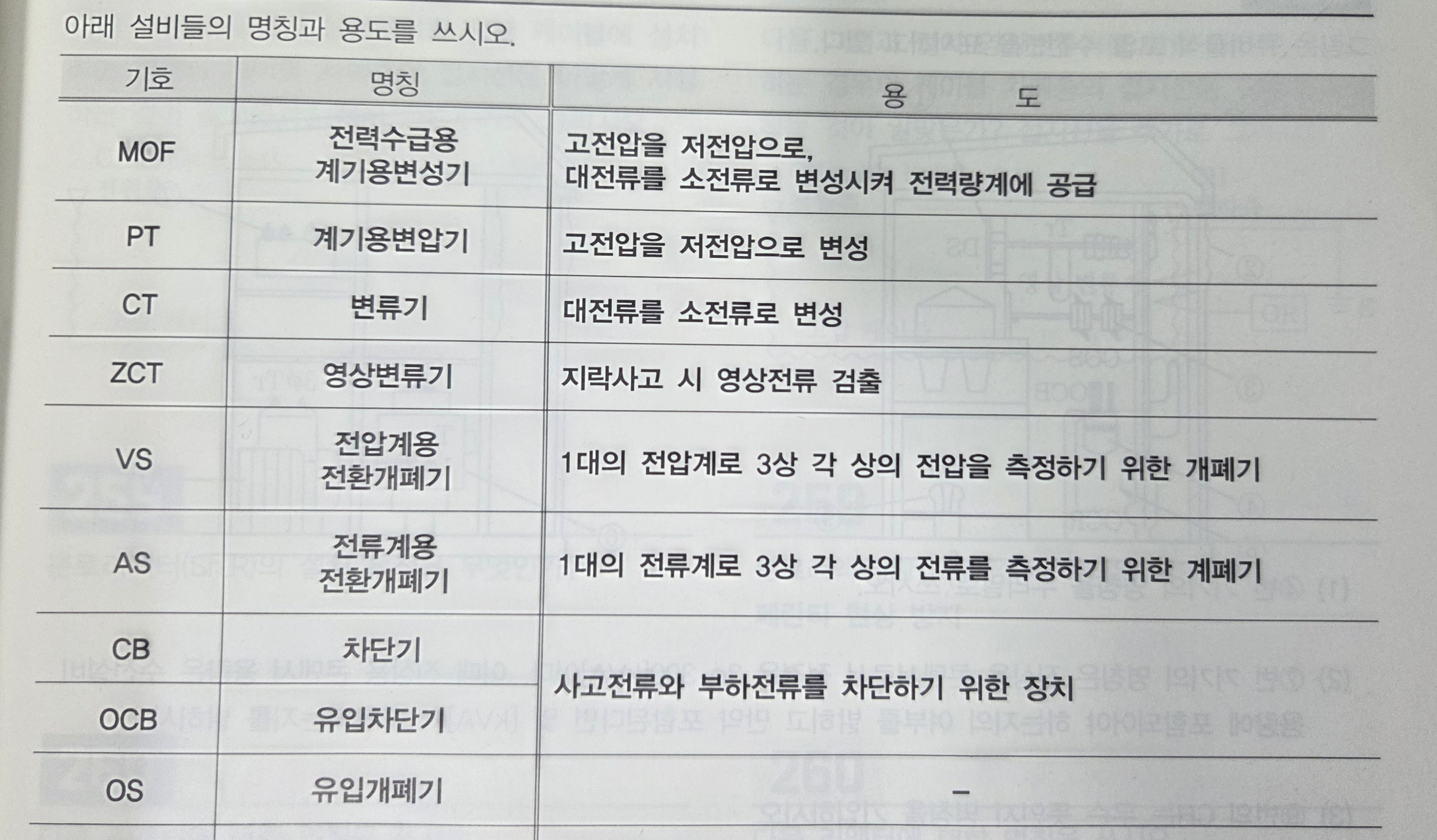

MOF > 전력수급용 계기용변성기 > 고전압을 저전압, 대전류를 소전류 변성시켜 전력량계에 공급
PT > 계기용 변압기 > 고전압을 저전압으로 변성
CT > 변류기 > 대전류를 소전류로 변성
ZCT > 영상변류기 > 지락 사고 시 영상전류 검출
VS > 전압계용 전환개폐기 > 1대 전압계로 3상 각 상의 전압을 측정
AS > 전류계용 전환개폐기 > 1대 전류계로 3상 각 상의 전류를 측정
CB > 차단기 > 사고전류 및 부하전류 차단
OCB>유입차단기 > 사고전류 및 부하전류 차단
OS> 유입개폐기

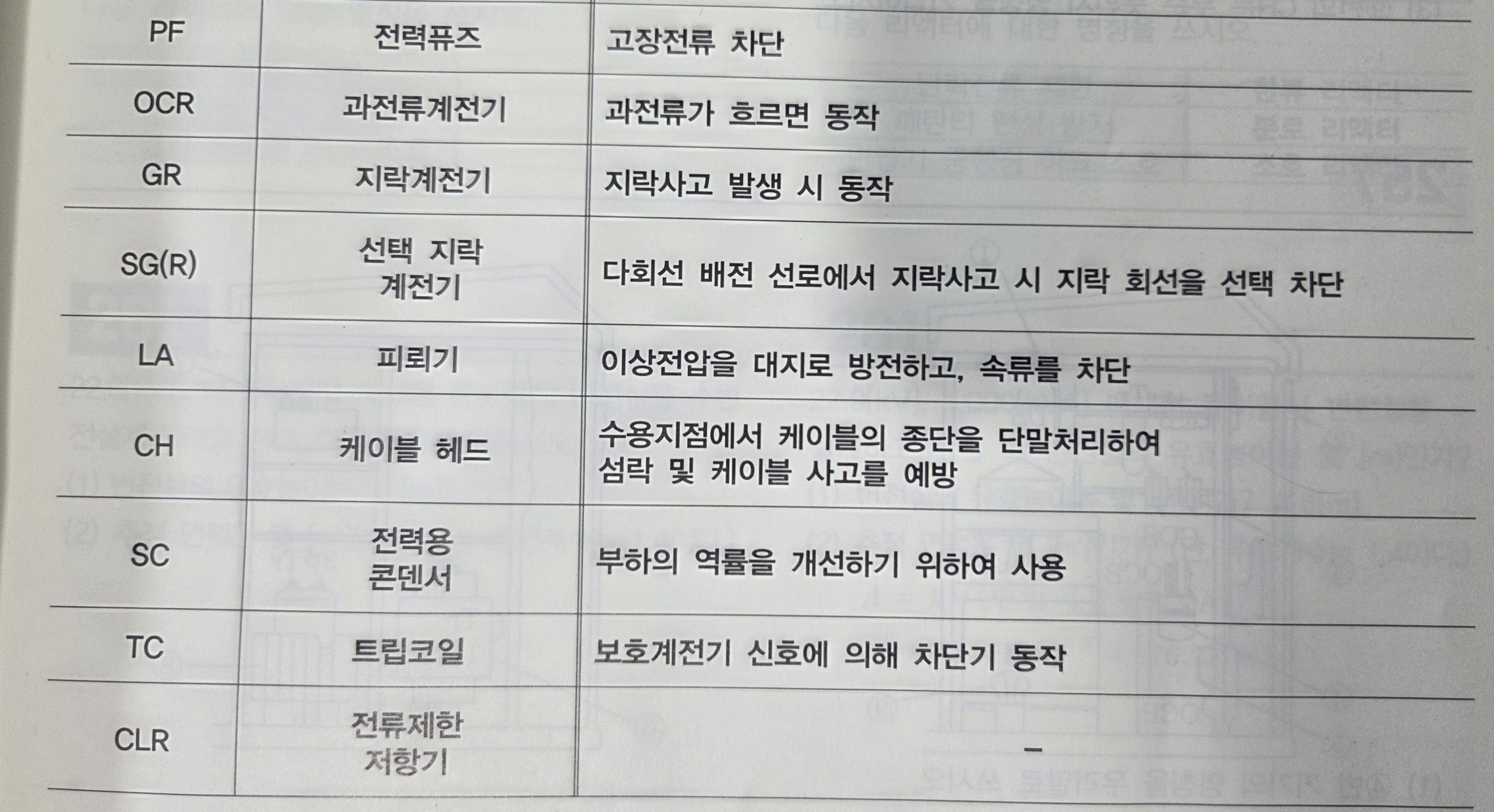

PF > 전력퓨즈 > 고장전류 차단
OCR > 과전류계전기 > 과전류가 흐르면 동작
GR > 지락계전기 > 지락사고 시 동작
SG(R) > 선택지락계전기 > 지락사고 시 선택 차단
LA > 피뢰기 > 이상전압을 대지로 방전하고 속류를 차단
CH > 케이블 헤드 > 케이블 사고 예방
SC > 전력용콘덴서 > 역률개선
TC > 트립코일 > 보호계전기 신호에 차단기 동작

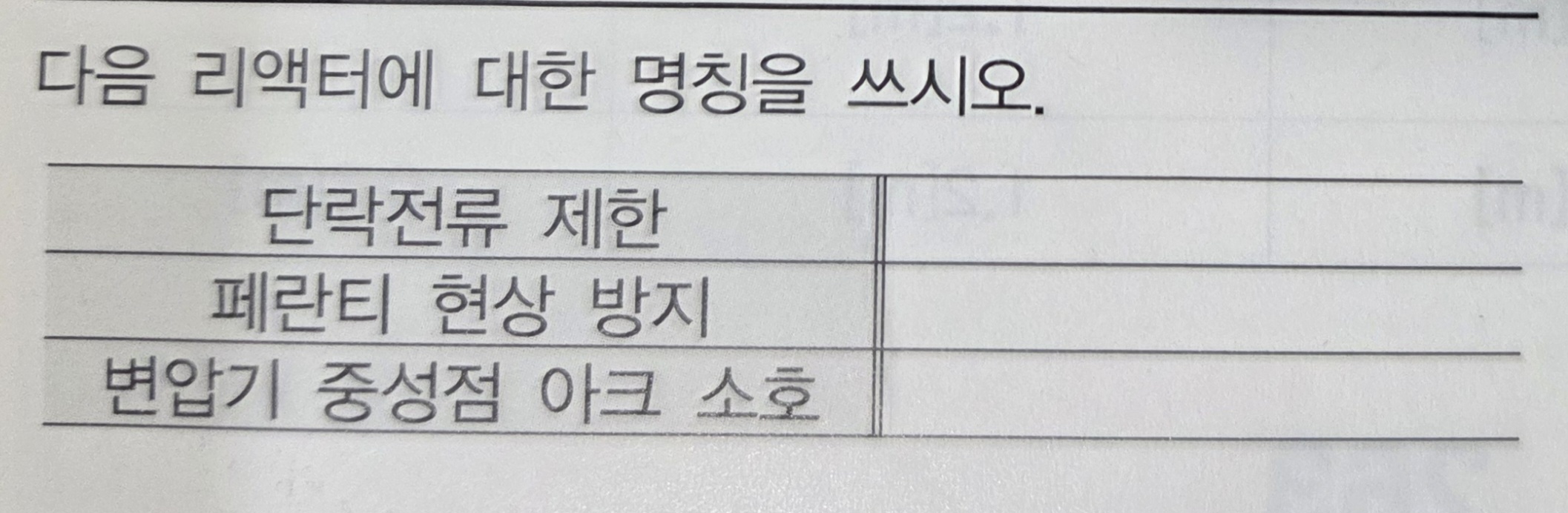

CLR > 전류제한저항기
한류 리액터
분로 리액터
소호 리액터
분로리액터의 설치 목적은 무엇인가?
페란티 현상 방지
