2025년 3회 기출 풀이 해설 페이지
07. 다름 그림의 시스템 방식은?
시퀀스 제어 = 개회로
피드백 제어 = 폐회로
09. 정성적 제어 방식으로 분류되는 것은?
정성적 : 순서, 상태 = 시퀀스 제어
정량적 : 크기, 양 (온도, 압력, 유량. . .) = 피드백 제어

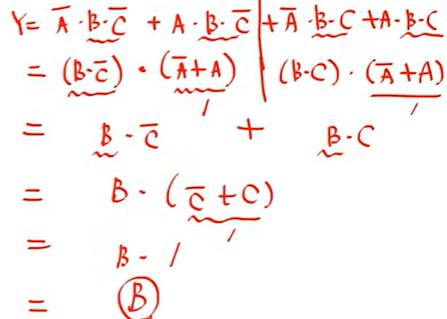

14. 다음 논리식을 간단히 한 것은?
16. 표준 압력계로서 다른 압력계의 교정용으로 사용되는 것은?
20. 연산증폭기의 특징이 아닌 것은?
연산증폭기 = 전원 2개 + 입력 2개 + 출력 1개 (비반전 +, 반전 - )
25. 송풍기를 흡입 방법에 의해 분류했을 때 속하지 않는 것은?
임펠러 흡입구에 의한 - 편, 양, 양쪽 흐름 다단형
흡입 방법에 의한 - 실내 대기, 흡입란 취부, 풍로
27. 보통 금속과 고무로 되어 있고 회전축의 동적실로 사용되는 것으로 바깥쪽 부분은 하우징에 고정시키고 안쪽 부분은 회전축에 부착하여 스프링으로 두 실 부분을 단단히 지지하는 기밀요소는?
회전링, 고정링, 스프링 = 메카니컬 씰(Mechanical Seal)
32. 가동 철심형 용접기를 설명한 것으로 틀린 것은?
가동 철심형 교류 아크 용접기
= 가동 철심을 움직여 그로 인하여 발생하는 누설 자속을 변동시켜 전류를 조절하는 용접기로 가장 많이 사용됨
- 가동 철심형 용접기는 전류를 연속적으로 세부 조정할 수 있음
- 가동 철심을 중간 정도까지 빼냈을 때 누설 자속의 경로에 영향을 받아 아크가 불안정하게 되기 쉽고, 또 가동부분의 마모에 의해 용접 작업 중 가동 철심의 진동으로 소음이 발생할 수 있음
[참고]
교류 아크 용접기 종류
- 가동 철심형
- 가동 코일형
- 탭전환형
- 가포화 리액터
35. AW300, 정격사용률이 40%인 교류아크 용접기를 사용하여 실제 150A의 전류 용접을 한다면 허용 사용률은?
허용 사용률 = ((정격 2차 전류)^2 / (실제 용접 전류)^2) * 정격사용률(%)
AW300 - 정격 2차 전류
(300^2 / 150A^2) * 40(%) = 90000/22500 * 40 = 160
36. 용접 용어와 그 설명이 잘못 연결된 것은?
용융지 : 용접할 때 아크열에 의하여 용융된 모재 부분이 오목하게 들어간곳
용입 : 모재가 녹은 깊이
용적 : 용접봉 끝에서 녹아서모재에 떨어지는 금속 방울
용착 : 용접봉이 녹아 용융지에 들어가는 것
용락 : 모재가 녹아 쇳물이 떨어져 흘러내려 구멍이 나는 것
슬래그 : 용접 때 용융 금속 표면에 뜨는 산화한 금속 가스나 비금속 물질의 총
42. 회전기계의 열화 시 발생되는 주파수 특성에서 언밸런스에 대한 설명으로 틀린 것은?
주파수(최대진폭)
언밸런스 : 질량분포 1f (수직.수평)
미스얼라이먼트 : 중심축-일직선 2f (축)
47. 초기 고장기간에 발생할 수 있는 고장의 원인과 가장 거리가 먼 것은?
배스터브 곡선(bathtub curve, 욕조곡선)
설비의 혹사
- 과부화
- 과용 및 오용
- 연속 고부하 운전
= 우발
52. 진동의 발생과 소멸에 필요한 3대 요소는?
고유 각진동수(Wn) = √k(강성) / m(질량) [rad/s]
고유 진동수(fn) = 1/2π√k/m [Hz]
강성, 질량, 감쇠
59. 진동의 크기를 바르게 표현한 것은?
양진폭 : 정측의 최대값에서 부측의 최대값까지의 합이다.
편진폭 : 정측이나 부측에서 진동량 절대값의 최대값이다.
실효값 : 진동량을 평균한값으로 정현파의 경우 피크값의 1/√2이다.
최대값 : 실효값*√2
평균값 : 최대값*2/π
60. 품질개선 활동 중 공정에서 취한 계량치 데이터가 여러 개 있을 때 데이터가 어떤 값을 중심으로 어떤 모습으로 산포(분포)하고 있는가를 조사하는 데 사용하는 그림은?
관리도 : 어떤 일련의 표본에서 얻은 특성치의 경시적인 변화를, 통계학적으로 설정된 관리한계(허용한계)선 및 중심선과 더불어 기입한 그래프
파레토도 : 파레토 차트는 자료들이 어떤 범주에 속하는가를 나타내는 계수형 자료일 때 각 범주에 대한 빈도를 막대의 높이로 나타낸 그림으로 기본적으로 파레토도는 계수형 자료에 대한 히스토그램이라고 할 수 있다.
특성요인도 : 품질 특성값이 어떤 요인에 의해 영향을 받고 있는가를 조사하여 이것을 하나의 도형으로 묶어 특성과 원인과의 관계를 나타낸 것
선점도 : 두 개의 대응하는 데이터가 있을 때, 이 두 데이터에 상관관계가 있는지 여부를 판단하는 수법
