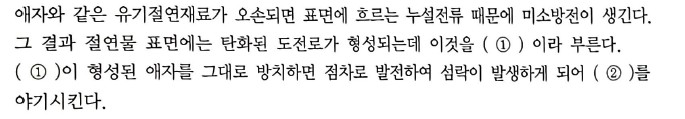

  (1) 트래킹(2) 절연파괴로 인한 지락사고 지선공사에 필요한 자재 5가지 지선애자지선로드지선밴드지선근가아연도 철선 가스 차단기 특징 5가지 소음이 적다감전사고 적다소형,경량화근거리 고장에 유리소호시 아크가 안정   13번 참고

16년 4회 오답노트

3과목(기계기구 및 설비안전관리) 101 ~200

대형 선반의 후면 칩 가드는 새들의 전체 길이를 방호할 수 있어야 한다.

척 가드의 폭은 공작물의 가공작업에 방해되지 않는 범위에서 척 전체 길이를 방호해야 한다.

수동 조작을 위한 제어장치는 정확한 제어를 위해 조작 스위치를 돌출형으로 제작해야 한다.

스핀들 부위를 통한 기어박스에 접촉될 위험이 있는 경우에는 해당부위에 잠금장 치가 구비된 가드를 설치하고 스핀들 회전과 연동회로를 구성해야 한다.

목재가공용 둥근톱기계에는 분할날 등 반발예방장치를 설치하여야 한다.

목재가공용 둥근톱기계에는 톱날접촉예방 장치를 설치하여야 한다.

모떼기기계에는 가공 중 목재의 회전을 방지하는 회전방지장치를 설치해야 한다.

작업대상물이 수동으로 공급되는 동력식 수동대패기계에 날접촉예방장치를 설치하여야 한다.

목재가공용 둥근톱기계–반발예방장치

동력시 수동대패기계–날접촉예방장치

목재가공용 띠톱기계–날접촉예방장치

모떼기 기계–반발예방장치

톱날 두께의 1.1배 이상이고, 톱날의 치진폭보다 커야 한다.

톱날 두께의 1.1배 이상이고, 톱날의 치진폭보다 작아야 한다.

톱날 두께의 1.1배 이내이고, 톱날의 치진폭보다 커야 한다.

톱날 두께의 1.1배 이내이고, 톱날의 치진폭보다 작아야 한다.

방호 조치의 기능상실에 대한 신고가 있을 시 사업주는 수리, 보수 및 작업중지 등 적절한 조치를 할 것

방호조치 해체 사유가 소멸된 경우 근로자는 즉시 원상회복 시킬 것

방호조치의 기능상실을 발견 시 사업주에게 신고할 것

방호조치 해체 시 해당 근로자가 판단하여 해체할 것

근로자의 신체의 일부가 말려드는 등 근로자에게 위험을 미칠 우려가 있을 때 및 비상시에는 즉시 컨베이어의 운전을 정지 시킬 수 있는 장치를 설치하여야 한다.

화물의 낙하로 인하여 근로자에게 위험을 미칠 우려가 있는 때에는 컨베이어에 덮개 또는 울을 설치하는 등 낙하방지를 위한 조치를 하여야 한다.

수평상태로만 사용하는 컨베이어의 경우 정전, 전압 강하 등에 의한 화물 또는 운반구의 이탈 및 역주행을 방지하는 장치를 갖추어야 한다.

운전 중인 컨베이어 위로 근로자를 넘어 가도록 하는 때에는 근로자의 위험을 방지하기 위하여 건널다리를 설치하는 등 필요한 조치를 하여야 한다.

프레스-광전자식 방호장치

아세틸렌 용접장치-안전기

압력용기-압력방출용 안전밸브

비상정지장치 작동 시 동력은 차단되고, 누름버튼의 복귀를 통해 비상정지 조작 직전의 작동이 자동으로 복귀될 것

권과방지장치는 권과를 방지하기 위하여 자동적으로 동력을 차단하고 작동을 제동하는 기능을 가질 것

기어ㆍ축ㆍ커플링 등의 회전부분에는 덮개나 울이 설치되어 있을 것

과부하 방지장치는 적재하중을 초과하여 적재시 주 와이어로프에 걸리는 과부하를 감지하여 경보와 함께 승강되지 않는 구조일 것

중량초과시 부져(Buzzer)가 울리는 장치이다.

와이어로프의 후크이탈 방지장치이다.

일정거리 이상을 권상하지 못하도록 제한 시키는 장치이다.

크레인 자체에 이상이 있을 때 운전자에게 알려주는 신호 장치이다.

공작물은 견고하게 고정하여야 한다.

바이트는 가급적 짧게 물리도록 한다.

가공 중 가공면의 상태는 손으로 점검한다.

작업 중에는 바이트의 운동방향에 서지 않도록 한다.

바이트는 가능한 짧게 물린다.

세이퍼 크기는 램의 행정으로 표시한다.

작업 중 바이트가 운동하는 방향에 서지 않는다.

각도 가공을 위해 헤드를 회전시킬 때는 최대행정으로 가동시킨다.

목재가공용 둥근톱기계-반발예방장치

산업용 로봇–광전자식 방호장치

연삭기 또는 평삭기의 테이블, 형삭기 램 등의 행정 끝

선반으로부터 돌출하여 회전하고 있는 가공물 부금

과열에 따른 과열이 예산되는 보일러의 버너 연소실

띠톱기계의 위험한 톱날(절단부분 제외) 부위

최고사용압력과 상용압력 사이에서 보일러의 버너연소를 차단

최고사용압력과 상용압력 사이에서 급수 펌프 작동을 제한

최고사용압력 도달 시 과열된 공기를 대기에 방출하여 압력 조절

위험압력 시 버너, 급수펌프 및 고저 수위조절 장치 등을 통제하여 일정압력 유지

방호장치의 표면은 벗겨짐 현상이 없어야 하며, 날카로운 모서리 등이 없어야 한다.

위험기계ㆍ기구 등에 장착이 용이하고 견고하게 고정될 수 있어야 한다.

외부충격으로부터 방호장치의 성능이 유지될 수 있도록 보호덮개가 설치되어야 한다.

각종 스위치, 표시램프는 돌출형으로 쉽게 근로자가 볼 수 있는 곳에 설치해야 한다.

양수조작식의 경우 기계적 고장에 의한 2차 낙하에는 효과가 없다.

광전자식의 경우 핀클러치방식에는 사용 할 수 없다.

손쳐내기식은 측면방호가 불가능하다.

가드식은 금형교환 빈도수가 많을 때 사용하기에 적합하다.

1행정 1정지 기구에 사용할 수 있어야 한다.

누름버튼을 양 손으로 동시에 조작하지 않으면 작동시킬 수 없는 구조여야 한다.

양쪽 버튼의 작동시간 차이는 최대 0.5초 이내일 때 프레스가 동작되게 해야 한다.

방호장치는 사용전원전압의 ±50%의 변동에 대하여 정상적으로 작동돼야 한다.

슬라이드 하행정거리의 1/4 위치에서 손을 완전히 밀어내야 한다.

방호판의 폭은 금형폭의 1/2 이상이어야 하고, 행정길이가 300mm 이상의 프레스 기계에는 방호판 폭을 300mm로 해야 한다.

부착볼트 등의 고정 금속부분은 예리하게 돌출되지 않아야 한다.

손쳐내기봉의 행정(Stroke) 길이를 금형의 높이에 따라 조정할 수 있고, 진동폭은 금형폭 이상이어야 한다.

2개의 누름버튼 간의 중심거리

2개의 누름버튼 간의 외측거리

2개의 누름버튼 간의 내측거리

2개의 누름버튼 간의 평균 이동거리

방호장치의 감지 기능은 규정한 검출영역 전체에 걸쳐 유효하여야 한다.

슬라이드 하강 중 정전 또는 방호장치의 이상 시에는 1회 동작 후 정지할 수 있는 구조이어야 한다.

정상동작 표시램프는 녹색, 위험표시 램프는 붉은색으로 하며, 쉽게 근로자가 볼 수 있는 곳에 설치해야 한다

방호장치의 정상작동 중에 감지가 이루어지거나 공급전원이 중단되는 경우 적어도 두 개 이상의 독립된 출력신호 개폐장치가 꺼진 상태로 돼야 한다.

연속 운전작업에는 사용할 수 없다.

확동클러치 방식에는 사용할 수 없다.

설치가 어렵고, 기계적 고장에 의한 2차 낙하에는 효과가 없다

작업 중 진동에 의해 투ㆍ수광기가 어긋 나 작동이 되지 않을 수 있다.

미동(Inching)행정에서는 작업자 안전을 위해 가드를 개방할 수 없는 구조로 한다.

1행정, 1정지 기구를 갖춘 프레스에 사용 한다.

가드 폭이 400mm 이하일 때는 가드 측 면을 방호하는 가드를 부착하여 사용한다.

가드 높이는 프레스에 부착되는 금형 높이 이상 (최소 180mm)으로 한다.

fail-safe의 기능을 갖추도록 한다.

fool proof의 기능을 갖추도록 한다.

안전상 필요한 장치는 단일 구조로 한다.

안전 기능은 기계 장치에 내장되도록 한다.

부품고장시 기계는 경보를 울리나 짧은 시간내 운전은 가능하다.

부품고장시 기계는 정지방향으로 이동한다.

부품고장시 추후 보수까지는 안전기능을 유지한다.

부품고장시 병렬계통방식이 작동되어 안전기능이 유지된다.

근로자가 동작상 과오가 실수 또는 기계설비에 이상이 생겨도 안전성이 확보된 것

점검과 주유방법이 용이한 것

보전용 작업장이 확보된 것

인간공학적 안전장치가 있는 것

방호울이 부착된 프레스 사용

카메라의 이중 촬영 방지기구

주축에 물릴 수 있는 공작물의 최대 지름

주축과 심압축의 센터 사이의 최대거리

트랜스퍼 피더(transfer feeder)

냉각재가 기계에 잔류되지 않고 중력에 의해 수집탱크로 배유되도록 해야 한다.

냉각재 저장탱크에는 외부 이물질의 유입을 방지하기 위해 덮개를 설치해야 한다.

특별한 경우를 제외하고는 정상 운전 시 전체 냉각재가 계통 내에서 순환되고 냉각재 탱크에 체류하지 않아야 한다.

배출용 배관의 지름은 대형 이물질이 들어가지 않도록 작아야 하고, 지면과 수평이 되도록 제작해야 한다.

전동기 개폐기의 이상 유무

기계 외관에 안전 색채 사용

전압 강하 시 기계의 자동정지

기계 외형부분 및 돌출부분 덮개 설치

주변의 유해 가스나 분진에 대한 저항력을 갖추도록 기계 제작

작업자가 오인이 안되도록 기계류의 적절히 배치 및 표시

필요한 기계적 특성을 얻기 위하여 적절한 열처리를 수행함

기계 재료의 선정 시 재료 자체에 결함이 없는지 철저히 확인한다.

사용 중 재료의 강도가 열화될 것을 감안하여 설계 시 안전율을 고려한다.

기계작동 시 기계의 오동작을 방지하기 위하여 오동작 방지 회로를 적용한다.

가공 경화와 같은 가공결함이 생길 우려가 있는 경우는 열처리 등으로 결함을 방지한다.

회로를 개선하여 오동작을 방지한다.

연동 장치된 방호장치가 작동되게 한다

고장발생을 최소화하기 위해 정기점검을 실시하였다.

전압강하, 정전시의 오동작을 방지하기 위하여 제어장치를 설치하였다.

기계의 예리한 돌출부 등에 안전 덮개를 설치하였다.

강도를 고려하여 안전율을 최대로 고려하여 설비를 설계하였다.
