가스기사 작업 2020 4 해설 페이지
1번
도시가스시설에 설치하는 가스누출경보기의 검지부는 천장으로부터 검지부 하단까지의 거리가 ( )cm 이하가 되도록 설치한다. ( ) 안에 알맞은 내용을 넣으시오.
30
2번
교량 및 횡으로 설치된 다시가스 배관의 호칭지름별 고정장치 지지간격은 가각 얼마인가?
1. 100A
2. 200A
3. 500A
4. 600A
1. 8m
2. 12m
3. 22m
4. 25m
-
간단 암기법
100A: 8m 시작
~ / 50A당 2m씩
300A: 16m
~ / 100A당 3m씩
600A: 25m
3번
도시가스 매설배관에 대한 물음에 답하시오.
1. 도로 밑에 최고사용압력이 중압 이상인 배관을 매설하는 때에는 배관을 보호할 수 있는 조치 기준을 쓰시오.
2. 도로가 평탄한 경우에 배관의 기울기는 얼마로 하는가?
1. 배관 정상부에서 30cm 이상의 높이에 보호판을 설치한다.
2. 1/500 ~ 1/1000
4번
신규로 설치되는 최고사용압력이 고압이나 중압인 도시가스 배관의 기밀시험 방법에 대한 물음에 답하시오.
1. 용접으로 접합된 배관에 행하는 방사선 투과시험을 설명하시오
2. 비파괴검사에 합격한 배관은 통과하는 가스를 시험가스로 사용할 때 가스검지기는 몇 % 이하에서 작동하지 않는 것으로 판정하는가?
1. 용접부에 X선이나 γ선으로 투과한 후 필름에 의해 내부결함의 모양, 크기 등을 관찰하는 방법으로 검사 결과의 기록이 가능하다.
2. 0.2
5번
가스용 폴리에틸렌관(PE)에 대한 물음에 답하시오.
1. SDR을 구하는 계산식을 쓰시오.
2. 최고사용압력이 0.3MPa일 때 SDR 값은 얼마인가?
1. SDR = D(바깥지름) / t(최소두께)
2. SDR 11 이하
-
SDR 범위 / 압력 범위
11 이하 / 0.4MPA 이하
17 이하 / 0.25 MPA 이하
21 이하 / 0.2 MPA 이하
6번

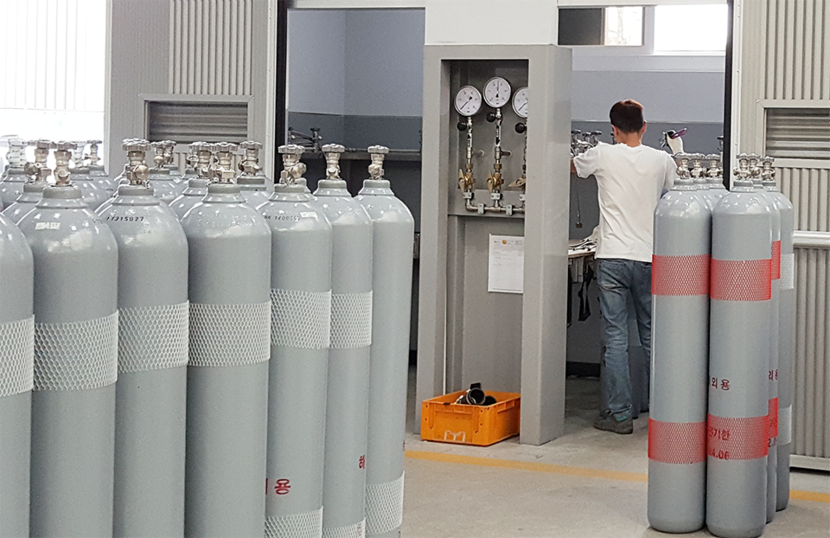

압축가스 및 액화가스를 충전하는 용기를 용접유무에 의하여 구분할 때 명칭을 쓰시오.
이음매 없는 용기
-
= 심리스 용기
= 무계목 용기
7번

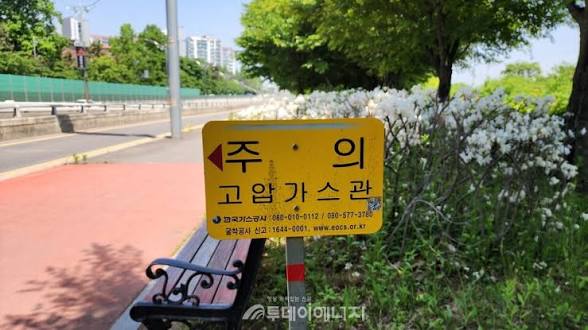

시가지 외의 지역에 설치되는 도시가스 표지판에 대한 물음에 답하시오.
[고압가스관의 표지판을 보여주는 내용의 동영상]
1. 설치간격은 얼마인가?
2. 표지판 크기의 치수는 얼마인가?
1. 500m 이내
2. 가로 200mm 이상, 세로 150mm 이상
-
도시가스 표지판 설치간격
- 가스도매사업 배관: 500m 이내
- 일반도시가스사업 배관: 200m 이내
-
동영상에서 보여주는 표지판은 고압가스관이므로 가스도매사업의 규정을 적용함.
8번
LNG 저장설비 외면으로부터 사업소 경계까지 유지하여야 할 계산식은 다음과 같다.
여기서 "W"의 의미를 단위가지 포함하여 쓰시오.
저장탱크는 저장능력(톤)의 제곱근
그 밖의 것은 그 시설 안의 액화천연가스의 질량(톤)
9번
방폭전기기기 명판에 표시된 'Ex d ib IIB T6"에서 방폭구조 2가지 명칭과 구조에 대하여 설명하시오.
1. d
: 내압 방폭구조로 방폭전기기기의 용기 내부에서 가연성가스의 폭발이 발생할 경우 그 용기가 폭발압력에 견디고 접합면, 개구부 등을 통하여 외부의 가연성가스에 인화되지 아니하도록 한 구조
2. ib
: 본질안전 방폭구조로 정상 시 및 사고(단락, 지락 등) 시에 발생하는 전기불꽃, 아크 또는 고온부에 의하여 가연성가스가 점화되지 아니하는 것이 점화시험, 기타 방법 등에 의하여 확인된 구조이다.
10번

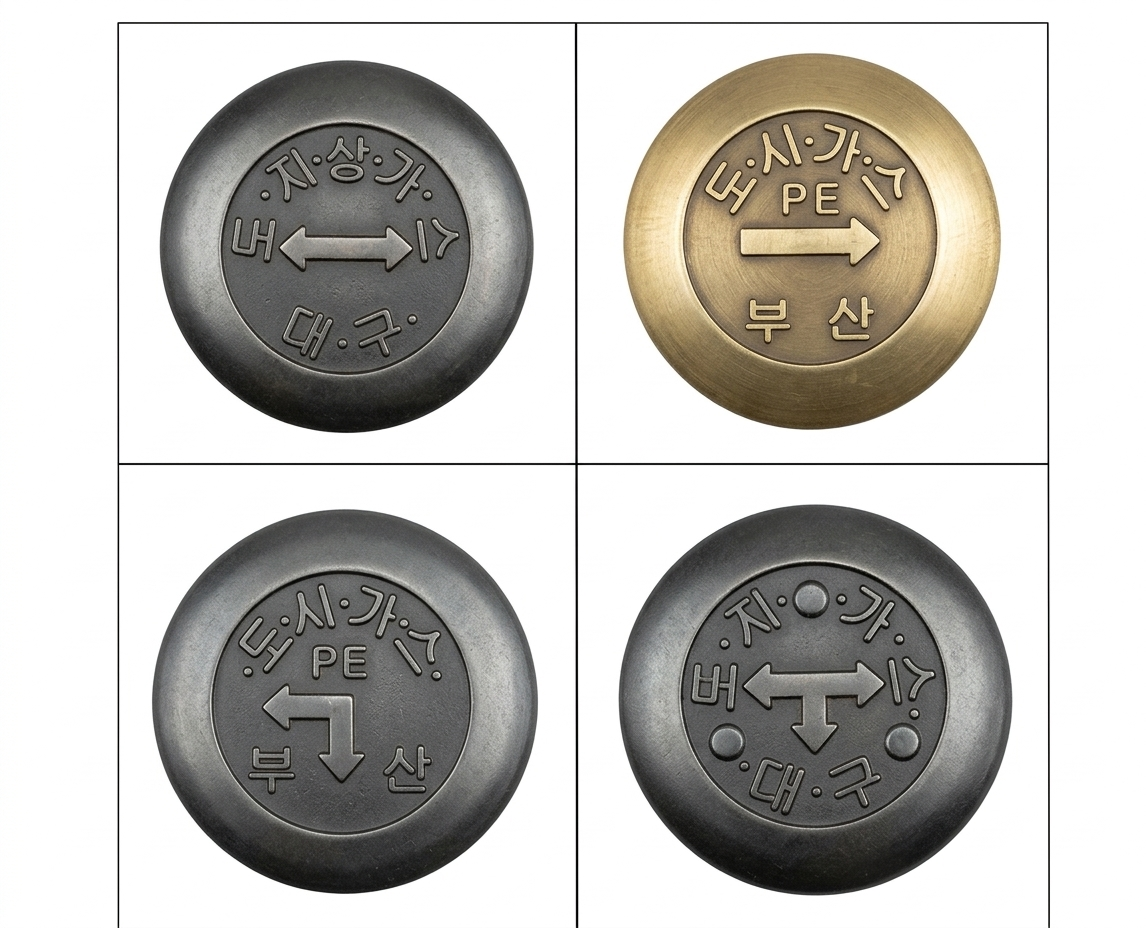

라인마크에 대한 물음에 답하시오.
1. 제시되는 라인마크 4가지 외에 2가지를 쓰시오.
2. 금속재 라인마크의 규격 중 지름 및 두께는 얼마인가?
1-1. 135도 방향
1-2. 관말지점
2-1. 라인마크 지름: 60mm
2-2. 라인마크 두께: 7mm
