가스기사 필답 2023 2 해설 페이지
1번
용접부에 대한 비파괴검사법 중 초음파탐상검사의 단점 4가지를 쓰시오.
1. 결함 형태 불명확하다
2. 접촉매질 필요
3. 검사자 검사절차에 대한 지식 필요
4. 검출능력은 결함에 따른 영향이 큼
-
5. 검사체의 내부 조직에 따른 영향을 받을 수 있다.
-
초음파탐상검사 장점
1. 내부결함 및 불균일 층의 검사 가능
2. 용입 부족 및 용입부의 결함을 검출할 수 있다
3. 검사 비용이 저렴하고, 검사 결과를 신속히 알 수 있다.
4. 이동성이 좋고, 검사자 및 주변인에 대한 장해가 없다
2번
프로판, 에틸렌, 메탄, 수소의 위험도를 구하고, 위험도가 큰 것부터 작은 순으로 쓰시오.
(# 각 성분의 폭발범위 미제시함)
1. 위험도
프로판: 3.32
에틸렌: 9.32
메탄: 2
수소: 17.75
2. 순서
수소 - 에틸렌 - 프로판 - 메탄
-
각 성분의 폭발범위
프로판: 2.2 ~ 9.5%
메탄: 5 ~ 15%
수소: 4 ~ 75%
에틸렌: 3.1 ~ 32%
3번
천연가스를 원료로 상뇽하여 수소를 제조하는 방법인 부분산화법 중 파우더법을 설명하고 반응식을 쓰시오.
1. 파우더법
: 메탄을 약 1.5MPa 정도로 가압하여 니켈 촉매상에서 산소 또는 공기와 800~1000'C로 반응시켜 제조한다.
2. 반응식
: 2CH4 + O2 -> 2CO + 4H2 + 17kcal
4번
고압가스 안전관리법령에 규정된 충전설비의 정의를 쓰시오.
충전설비란 용기 또는 차량에 고정된 탱크에 고압가스를 충전하기 위한 설비로서
충전기와 저장탱크에 따른 펌프۰압축기를 말한다.
5번
산화에틸렌 충전기준 중 ( ) 안에 알맞은 말을 쓰시오.
[보기]
1. 산화에틸렌 저장탱크는 그 내부의 질소가스۰탄산가스 및 산화에틸렌가스의 분위기가스를 질소가스나 탄산가스로 치환하고 ( )℃ 이하로 유지한다.
2. 산화에틸렌을 저장탱크나 용기에 충전하는 때에는 미리 그 내부가스를 질소가스나 탄산가스로 바꾼 후에 ( )를 함유하지 아니하는 상태로 충전한다.
3. 산화에틸렌의 저장탱크 및 충전용기에는 45℃에서 그 내부가스의 압력이 ( )MPa 이상이 되도록 질소가스나 탄산가스를 충전한다.
4. 산화에틸렌의 제독제는 ( )이다.
1. 5
2. 산이나 알칼리
3. 0.4
4. 물
6번

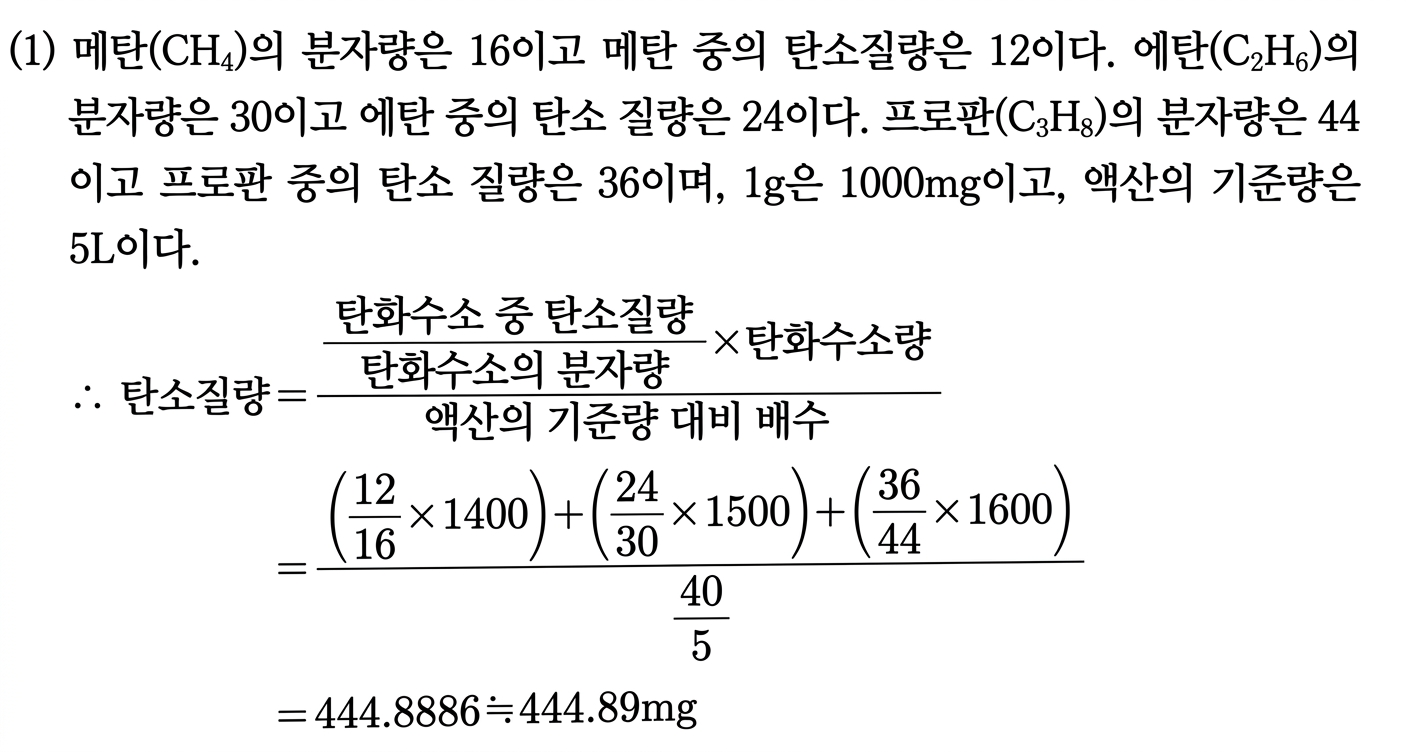

공기액화 분리장치에서 액화산소 40L 중 메탄 1.4g, 에탄 1.5g, 프로판 1.6g이 혼입되었을 때의 물음에 답하시오.
[보기]
1. 탄화수소의 탄소질량을 계산하시오
2. 공기액화 분리장치의 운전 가능 여부를 판단하시오.
1. 444.89mg
2. 탄화수소 중 탄소 질량이 500mg을 넘지 않으므로 운전이 가능하다.
-
7번
전기방식법 중 강제배류법의 장점 4가지를 쓰시오.
1. 효과범위가 넓다
2. 전압의 조정이 용이하다
3. 전식에 대해서 방식 가능하다
4. 전철 휴지기간에도 방식 가능하다
-
5. 외부전원법에 비해 경제적이다
6. 양극효과에 의한 간섭이 없다
8번
액화석유가스용 압력조정기 중 자동절체식 조정기에 대하여 설명하시오
자동절체식 조정기에 사용쪽 용기와 예비쪽 용기를 각각 접속시킨 후 사용쪽과 예비쪽 용기 밸브를 개방시켜 놓고 사용쪽 용기의 가스를 소비하다가 용기 압력이 0.1MPa 미만으로 내려가서 사용쪽 용기로부터 유출하는 가스만으로 소비량을 충족시키지 못하면 자동적으로 예비쪽 용기로부터 가스가 공급되어 소비량을 충족시키는 장치이다.
9번
도시가스에 첨가하는 냄새가 나는 물질의 주입농도가 적절한지를 확인하는 방법인 패널(PANEL)에 의한 가스냄새농도 측정 방법 2가지를 쓰시오.
1. 냄새주머니법
2. 냄새측정기법(= 오더미터법)
-
3. 주사기법
10번

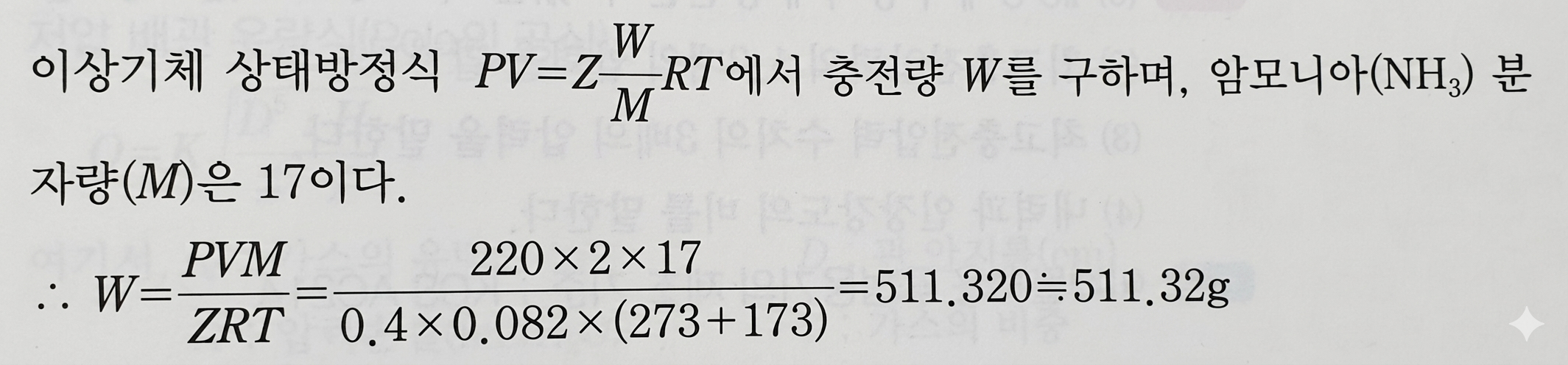

내용적 2L인 고압용기에 암모니아를 충전하여 온도를 173'C로 상승시켰더니 압력이 220atm을 나타내었다. 이 용기에 충전된 암모니아는 몇 g인가?
(단, 173'C, 220atm에서 암모니아의 압축계수는 0.4이다.)
511.32g
-
11번
카바이드(CaC2)를 이용하여 아세틸렌을 제조하는 가스발생기는 주수식, 침지식, 투입식으로 분류된다.
이때 공업적으로 가장 많이 사용하는 방식의 명칭과 그 이유를 설명하시오.
1. 명칭: 투입식
2. 이유
: 물에 카바이드를 넣는 방식으로 카바이드가 물 속에 있어 온도 상승이 크지 않고, 불순가스 발생이 적고, 카바이드 투입량에 따라 아세틸렌가스 발생량을 조절할 수 있기 때문에 공업적으로 가장 많이 사용되고 있다.
12번
아세틸렌용기에 적용하는 다음 용어의 정의를 쓰시오.
[보기]
1. 최고충전압력
2. 기밀시험압력
3. 내압시험압력
4. 내력비
1. 15'C에서 용기에 충전할 수 있는 가스의 압력 중 최고압력
2. 최고충전압력의 1.8배의 압력
3. 최고충전압력 수치의 3배의 압력
4. 내력과 인장강도의 비
13번

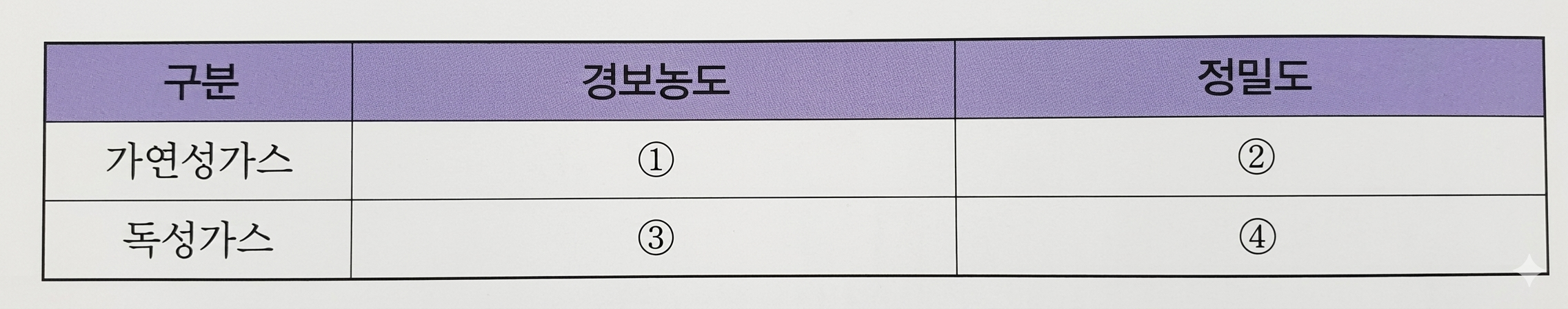

고압가스 제조시설에 설치하는 가스누출검지 경보장치의 경보농도와 정밀도에 대하여 가연성가스와 독성가스로 구분하여 다음 표의 빈칸에 각각 쓰시오.
1. 폭발하한계의 1/4 이하
2. ± 25% 이하
3. TLV-TWA 기준농도 이하
4. ± 30% 이하
14번
공기액화 분리장치에서 원료공기 중에 포함된 탄산가스(CO2)의 영향과 제거방법을 설명하시오.
1. 영향
: 탄산가스(CO2)는 공기액화 분리장치 저온의 장치에서 고형의 드라이아이스가 되어 밸브 및 배관을 폐쇄하여 장애를 발생시키므로 제거하여야 한다.
2. 제거방법
: 가성소다(NaOH) 수용액을 사용하여 CO2 흡수탑에서 제거 또는 흡수제인 몰레큘러 시브(Molecular sieves)를 이용하여 제거한다.
15번

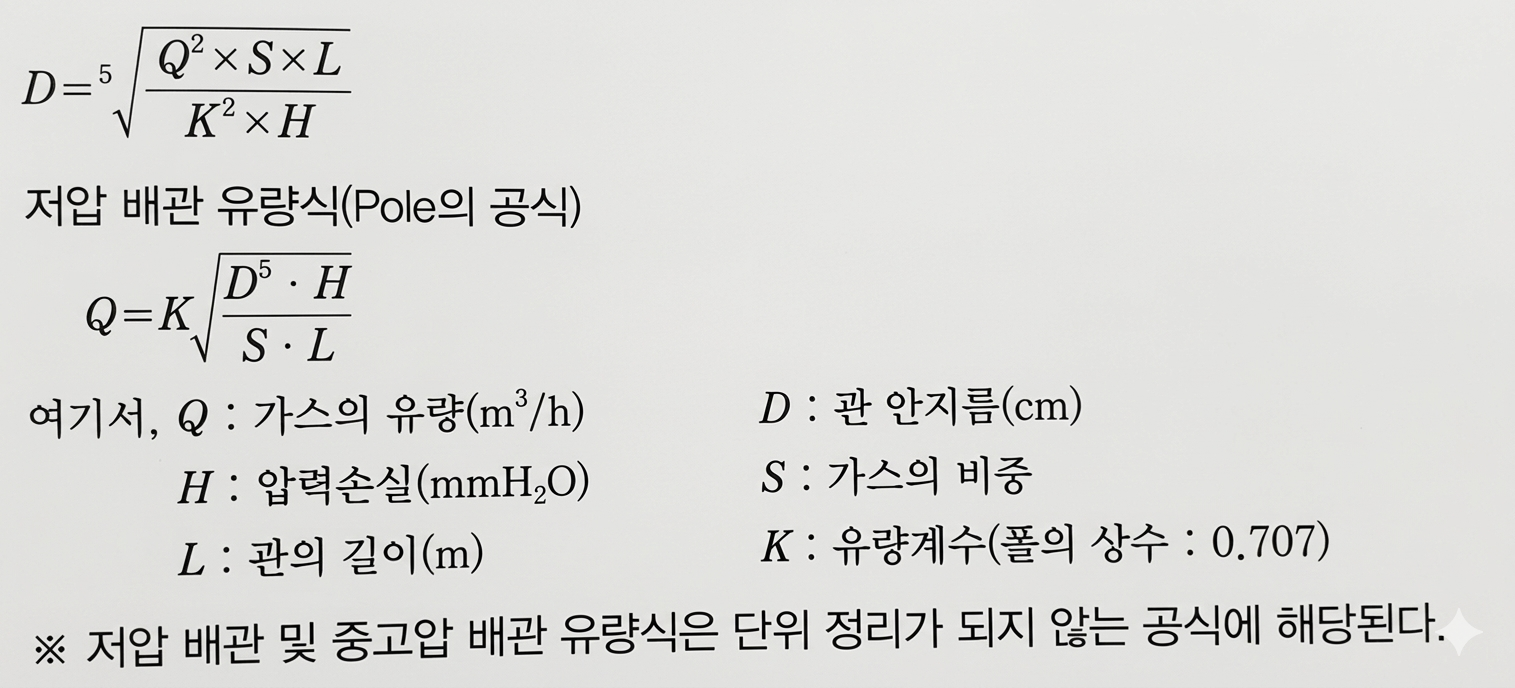

저압 배관 유량식(Pole)의 공식을 이용하여 배관 안지름을 구하는 식을 나타내시오.
첨부
